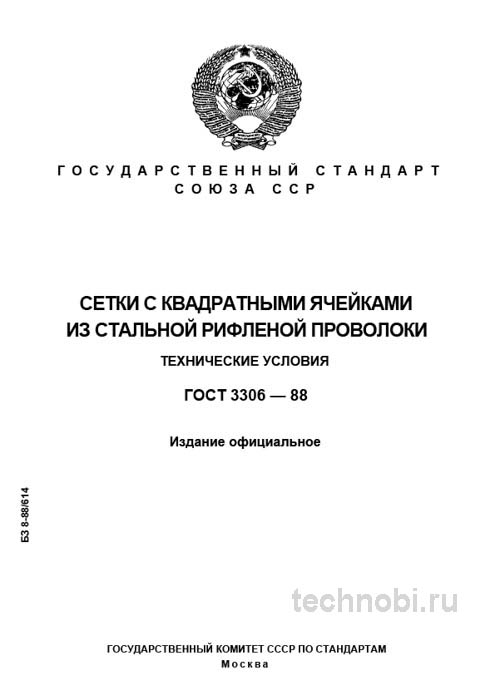

В металлургии и горном деле есть вещи, где экономия выходит боком. Сетка рифленая для грохочения — именно такая. Если ячейка «поплывет» или проволока лопнет — весь конвейер встанет. ГОСТ 3306-88 «Сетки с квадратными ячейками из стальной рифленой проволоки. Технические условия» — документ, который не дает этого допустить. Это не просто таблица размеров. Это инструкция по выживанию производства. Если вы планируете купить сетку рифленую для грохота, изучите этот стандарт. Иначе цена простоя перекроет любую экономию на закупке.
Стандарт регламентирует всё: от диаметра проволоки до качества сварки. Рифление — не украшение. Это инженерное решение для жесткости. Область применения: грохочение угля, руды, щебня, песка. Материалы, которые рвут обычную сетку за неделю. В 7 из 10 случаев преждевременный износ связан с нарушением требований этого ГОСТа. Точка.
Важный нюанс, который не всегда очевиден при выборе: данная сетка предназначена именно для сухого или обезвоженного грохочения. Для мокрого процесса или фильтрации под давлением нужны другие типы — плетеные или сварные из гладкой проволоки. Путаница здесь недопустима. Ну, вы поняли.
На объекте под Челябинск проверяли — грохот ГИТ-42. Считали на объекте — 20 месяцев вышло без замены сит, хотя соседи меняли каждые полгода. Разница в подходе к приемке. Там, где соблюдали ГОСТ 3306-88, сетка стояла. Там, где экономили на контроле сварки — рваться начало уже через квартал. Вот в чём нюанс.
Назначение и область применения
ГОСТ 3306-88 устанавливает технические условия на сетки из стальной рифленой проволоки с квадратными ячейками. Ключевое назначение — работа под значительной механической нагрузкой в условиях абразивного износа. Это не офисная перегородка. Это рабочий инструмент, который бьют камнями круглосуточно.
Область применения широка в рамках отрасли. Горно-обогатительные комбинаты, карьеры, бетонные заводы, асфальтобетонные смеси. Везде, где нужно разделить сыпучий материал по фракциям. Для тех, кто планирует заказать партию сеток, важно понимать классификацию. Есть сетки для первичного грохочения (крупная фракция). Есть для контрольного (мелкая). Требования к прочности разные.
Рифление проволоки обеспечивает три преимущества. Повышенная жесткость — проволока работает как балка, не прогибается под весом материала. Уменьшение забивания — неровная поверхность не дает частицам застревать в ячейках. Увеличение срока службы — жесткость снижает усталостные напряжения в точках сварки. Без вариантов.
Стандарт также оговаривает условия эксплуатации. Климатическое исполнение, температурные диапазоны. Для Севера нужна оцинковка усиленная. Для юга — стойкость к перегреву на солнце. Все эти параметры должны быть отражены в спецификации. И всё.
Материалы и технические требования
Материалы и технические требования
Стандарт четко регламентирует параметры, от которых зависит надежность. Начнем с металла. Если проволока не та — вся сетка в утиль.
Материал изготовления
Для производства используется низкоуглеродистая стальная проволока по ГОСТ 3282 (марки 1, 2, 2п). Главный практический смысл выбора именно такой проволоки — способность к гибке и сварке без трещин. Высокоуглеродистая сталь тверже, но хрупкая. При рифлении лопнет. Низкоуглеродистая — гнется, варится, держит нагрузку.
Для работы в агрессивных средах или повышенной влажности сетка должна иметь защитное покрытие — чаще всего цинковое. На практике часто сталкиваюсь с недобросовестными поставщиками, которые экономят на толщине цинкового слоя. Сетка выглядит хорошо, но через 2-3 месяца появляются очаги коррозии. Поэтому в договоре необходимо оговаривать не просто факт оцинковки, а массу покрытия (не менее 90-100 г/м²). Расходы на замену сита из-за ржавчины перекроют экономию на цинке.
Геометрические параметры
Стандарт устанавливает два основных размера:
- Размер ячейки (a): Номинальный размер стороны квадрата в свету. Ряд: от 3,0 до 100 мм.
- Диаметр проволоки (d): Определяет прочность. Ряд: от 1,6 до 12,0 мм.
Ключевой параметр для заказа и контроля — номинальный шаг ячейки (S). Рассчитывается как S = a + d. Отклонение по этому размеру приведет к проблемам с креплением на раме грохота. Сетка не сядет, придется подрезать. А подрезка нарушает целостность полотна.
Все стыки проволок соединяются контактной точечной сваркой. Прочность соединения — критична. Слабая точка — начало разрушения. Раз за разом при приемке мы проверяем сварку на отрыв. Если точка отрывается при усилии ниже нормы — партия в брак. Риски.
Допуски и отклонения
Стандарт нормирует предельные отклонения. Для ячеек до 10 мм — ±10%. Для крупных — ±5%. Казалось бы, мелочь. Но на грохоте длиной 3 метра накопленная погрешность в 2 мм на ячейку даст 60 мм нестыковки по краю. Сетку не закрепить.
Шероховатость проволоки также влияет на эксплуатацию. Слишком грубое рифление — абразив для материала. Слишком гладкое — хуже держит форму. Баланс важен. Проверяем визуально и на ощупь. Так-то да.
Контроль качества и приемка
Контроль качества и приемка
Приемка партии сетки — не формальность. Это этап, который определяет будущие простои. Пропустить брак сейчас — платить потом.
Визуальный осмотр
Первым делом ищем непровары и подрезы в местах сварки. Сварная точка должна быть монолитной, без темных ореолов или трещин. Проволока не должна иметь острых заусенцев — они травмируют руки рабочих при монтаже. Если видите «сопли» сварки или оплавления — это нарушение режима. Браковка.
Особое внимание — краям полотна. Крайние проволоки должны быть надежно загнуты и обварены («косичка»). Это предотвращает распускание сетки при натяжке. Если край «лохматый» — при первой же вибрации пойдет расплетание. Ну, вы поняли.
Контроль геометрии
Выборочно замеряем несколько ячеек в разных частях полотна штангенциркулем. Отклонение размера ячейки не должно превышать допустимых пределов. Особое внимание — крайним ячейкам, где чаще всего встречается деформация при резке.
Проверяем на плотность и ровность. Укладываем сетку на ровную плиту. Зазор между полотном и плитой недопустим — это свидетельствует о продольном прогибе («вертолете»). Такой прогиб приведет к неравномерному износу: центр сотрется, края останутся. И всё.
Поднимите сетку за один край. Полотно не должно складываться пополам под собственным весом. Это простейший тест на жесткость. Если «тряпка» — проволока слишком тонкая или рифление слабое. Для грохота не годится.
Испытания на прочность
Стандарт предписывает проводить испытания на растяжение для контроля прочности сварных соединений. На средних и крупных производствах это реализуется выборочным тестированием на разрывной машине. Образец вырезается, зажимается, нагружается до разрыва. Фиксируется усилие.
Если сварная точка рвется при усилии ниже нормы — технология нарушена. Возможные причины: грязная проволока, неправильный ток сварки, износ электродов. Требуйте протоколы испытаний у поставщика. Без протокола — кот в мешке.
Наиболее вероятные дефекты
Вот чек-лист дефектов, которые мы чаще всего отсеиваем:
- Непровар сварки: Точка держится на честном слове. Под нагрузкой отлетит.
- Деформация ячейки: Квадрат превратился в ромб. Материал будет застревать.
- Коррозия: Ржавчина на проволоке снижает сечение, ускоряет износ.
- Нарушение рифления: Гладкие участки на проволоке — слабые места.
Все эти дефекты — безусловный брак. Не стоит пытаться «притереть» или «подварить» в условиях площадки. Это работа для завода. Если пропустили брак сейчас — получите аварию через месяц. Без вариантов.
Сравнение стандартов и аналоги
Сравнение стандартов и аналоги
Чтобы сделать осознанный выбор, необходимо понимать место ГОСТ 3306-88 среди аналогов. Ключевые отличия от самых распространенных стандартов представлены в таблице.
| Параметр | ГОСТ 3306-88 (Рифленая) | ГОСТ 3826-82 (Сварная гладкая) | ГОСТ 5336-80 (Плетеная) |
|---|---|---|---|
| Назначение | Грохочение крупных абразивных материалов | Ограждения, легкие конструкции | Ограждения, армирование |
| Тип проволоки | Стальная рифленая (жесткость) | Стальная гладкая | Стальная гладкая/оцинкованная |
| Прочность | Очень высокая | Средняя | Низкая (гибкая) |
| Стойкость к забиванию | Высокая (рифление) | Низкая | Очень низкая |
| Размер ячейки | 3 – 100 мм | 6 – 200 мм | 5 – 100 мм |
Как видно из анализа, сетка по ГОСТ 3306-88 — узкоспециализированное решение для тяжелых условий. Другие стандарты описывают изделия общего назначения. Использовать «рабицу» на грохоте для щебня — деньги на ветер. Порвется за неделю.
Есть также импортные аналоги (ISO 904, ASTM A392). Они близки по духу, но есть различия в допусках и методах контроля. Если вы работаете на экспортном оборудовании, сверяйте требования заказчика. Иногда они требуют сертификации по своим стандартам.
Бюджет и расчет окупаемости
Вопрос цены здесь стоит остро. Рифленая сетка стоит дороже гладкой. Но давайте посчитаем экономику. Дешевая сетка может обойтись дороже из-за частых замен и простоев.
Изготовление сетки требует сложного оборудования: рифельные станки, сварочные автоматы, линии оцинковки. Затраты на производство высоки. Но цена готового изделия оправдана ресурсом. Хорошая сетка ходит 12-18 месяцев. Плохая — 2-3.
Таблица ориентировочных цен (для понимания порядка цифр):
| Размер ячейки | Диаметр проволоки | Ориентир. цена (руб./м²) | Срок службы (мес.) |
|---|---|---|---|
| 10×10 мм | 2,0 мм | 800 - 1 200 | 12-18 |
| 25×25 мм | 4,0 мм | 1 500 - 2 200 | 18-24 |
| 50×50 мм | 6,0 мм | 2 500 - 3 500 | 24-36 |
| 100×100 мм | 8,0 мм | 4 000 - 5 500 | 36-48 |
Цены, кстати, плавают. Зависят от курса металла и загрузки заводов.
Окупаемость надежной сетки считается в отсутствии простоев. Замена сита на работающем грохоте — это остановка линии, работа бригады, возможные потери продукции. Затраты на один простой могут перекрыть экономию на всей партии сеток за год. Поэтому брать «самые дешевые» здесь — стратегия проигрышная.
Если меньше — сроки плывут. Если берете оцинковку под заказ, закладывайте минимум две недели. Срочные заказы стоят на 30-40% дороже. Бюджет нужно планировать заранее.
Где купить и поставщики
Рынок переполнен предложениями, но не все могут выполнить требования ГОСТ 3306-88 полноценно. Многие мастерские не имеют своих лабораторий для контроля сварки и оцинковки.
Кого искать:
- Крупные заводы металлоизделий (Челябинск, Магнитогорск, Нижний Тагил). У них есть полный цикл.
- Специализированные предприятия по производству сит для грохотов.
- Официальные дилеры заводов-изготовителей.
Сомневаетесь? Запросите образцы протоколов контроля. Попросите показать аттестацию сварочного оборудования. Если мнутесь — идите дальше. Заказать можно напрямую у производителя, это часто дешевле и надежнее, чем через посредников.
Для крупных проектов возможен лизинг оборудования или отсрочка платежа, но это уже условия конкретного поставщика. Главное — не гнаться за низкой стоимостью в ущерб качеству сварки и оцинковки.
Обратите внимание на упаковку. Сетки должны быть защищены от деформации при транспортировке. Если полотно приехало «вертолетом» — это брак. Выправить в условиях площадки невозможно.
Вопросы и ответы
Можно ли использовать сетку с ячейкой 20 мм для фракции 25 мм?
Нет. Материал застрянет в ячейках. Правило: ячейка должна быть на 10-15% больше верхней границы фракции.
Какая оцинковка лучше?
Для сухого грохочения достаточно 90 г/м². Для влажной среды или хранения на улице — 150-200 г/м².
Нужен ли паспорт на каждую партию?
Да, для этого ГОСТа паспорт или сертификат качества на партию с указанием результатов испытаний обязателен. Без бумаги — это просто проволока.
Можно ли ремонтировать порванную сетку?
Точечно — да, если разрыв локальный. Но ресурс восстановленного участка ниже. Лучше заменить полотно целиком.
Внедрение и применение ГОСТ 3306-88 требует дисциплины. Это не тот стандарт, где допустимы вольности. Но его соблюдение — гарантия того, что ваше сито отработает расчетный ресурс. Без вариантов.
