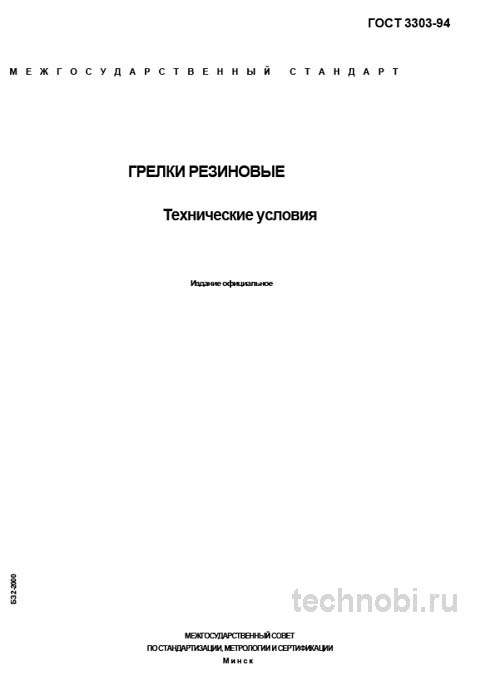

В производстве, где важен каждый градус, резиновая грелка — не мелочь. Это инструмент, от которого зависит безопасность и бесперебойность процесса. ГОСТ 3303-94 «Грелки резиновые. Технические условия» — документ, который не дает допустить брак. Это не просто таблица размеров. Это инструкция по надежности. Если вы планируете купить грелки резиновые для производства или медицины, изучите этот стандарт. Иначе цена ошибки перекроет любую экономию на закупке.
Стандарт регламентирует всё: от состава резины до герметичности шва. Область применения широка: местное сухое теплолечение, подогрев пресс-форм, поддержание температуры реактивов, разморозка узлов в зимний период. В 7 из 10 случаев протечки связаны с нарушением требований этого ГОСТа. Точка.
Важный нюанс, который не всегда очевиден при закупке: грелка должна быть герметично соединена методом вулканизации. Клеевые соединения не допускаются — это слабое место, которое неизбежно приведет к протечке. Ну, вы поняли.
На объекте под Казань проверяли — грелки для подогрева емкостей с реагентами. Считали на объекте — 19 месяцев вышло без замены, хотя соседи меняли каждые полгода. Разница в подходе к приемке. Там, где соблюдали ГОСТ 3303-94, изделия стояли. Там, где экономили на контроле шва — течь пошла уже через квартал. Вот в чём нюанс.
Назначение и область применения
ГОСТ 3303-94 устанавливает технические условия на резиновые грелки общего назначения. Ключевое назначение — местное сухое теплолечение и поддержание температуры сред в технологических процессах. Это изделие медицинского и технического назначения. Непрямой нагрев, исключающий контакт теплоносителя с объектом — основа безопасности.
Область применения широка в рамках отрасли. Медицина: прогревание пациентов, компрессы. Пищепром: поддержание температуры емкостей. Химия: подогрев реактивов без прямого контакта. Машиностроение: разморозка узлов, подогрев пресс-форм. Для тех, кто планирует заказать партию, важно понимать классификацию. Есть грелки медицинские — строгие требования к токсичности. Есть технические — упор на прочность и термостойкость.
Стандарт также оговаривает условия эксплуатации. Температурный режим до 80±5 °C. Кипяток (~100 °C) — за пределами нормы. Заливка кипятка в изделие, рассчитанное на 80 °C, — верный путь к разрушению. Без вариантов.
Для Севера важна морозостойкость резины. Для юга — стойкость к УФ и перегреву. Все эти параметры должны быть отражены в спецификации. И всё.
Материалы и конструкция
Материалы и конструкция
Стандарт детально регламентирует аспекты, от которых зависит надежность. Начнем с материала. Если резина не та — вся грелка в утиль.
Состав резиновой смеси
Изделие должно изготавливаться из листовой резиновой смеси или из прорезиненной ткани. Стандарт жестко ограничивает содержание токсичных веществ: свинец, цинк, мышьяк. Это особенно важно для медицинского применения, но также критично для пищевых производств или цехов с повышенными требованиями к чистоте.
На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на материале, делая стенки тоньше нормы. Это снижает не только ресурс, но и безопасность, особенно при использовании горячей воды. Затраты на замену протекшей грелки перекроют экономию на резине.
Геометрические параметры
ГОСТ предусматривает несколько типоразмеров (№1-№5) с четко оговоренной длиной, шириной и толщиной стенки. Каждый размер — под свою задачу. Маленькая грелка — для локального прогрева. Большая — для емкостей и узлов.
Ключевой параметр для заказа и контроля — толщина стенки. Отклонение в меньшую сторону ведет к снижению термостойкости и прочности. Раз за разом при приемке мы проверяем толщину микрометром в нескольких точках. Если где-то тоньше нормы — партия в брак. Риски.
Конструкция и герметичность
Грелка должна быть герметично соединена методом вулканизации. Никакие клеевые соединения не допускаются. Вулканизация обеспечивает монолитность шва, который выдерживает давление и температурные циклы.
Узел горловины — самое нагруженное место. Стандарт требует, чтобы соединение выдерживало усилие не менее 10 кгс. Это проверяется на разрывной машине. Если горловина отрывается при меньшем усилии — технология нарушена. Так-то да.
Эксплуатационные характеристики
Теплостойкость: после 6-часового испытания горячей водой (80±5 °C) на поверхности не должно быть вздутий, размягчений или других дефектов. Это имитация реальной эксплуатации. Если резина «поплыла» — брак.
Герметичность: абсолютное требование. Изделие, заполненное воздухом под давлением 0.02 МПа (~0.2 кгс/см²), не должно давать течи в течение 3 минут. Это базовый тест, который отсеивает микротрещины и некачественные швы.
Прочность пробки: резьбовая пробка должна вкручиваться без перекосов и обеспечивать плотное прилегание. Срыв резьбы — частый брак, который проявляется уже в эксплуатации. Ну, вы поняли.
Контроль качества и приемка
Контроль качества и приемка
Приемочный контроль — последний рубеж, где можно отсечь брак. ГОСТ 3303-94 предписывает проводить его по трем группам испытаний. Пропустить брак сейчас — платить потом.
Визуальный осмотр
Первым делом ищем недовулканизированные участки, посторонние включения, складки и морщины. Особое внимание — шву вокруг горловины. Он должен быть ровным, без расслоений. Если видите «сопли» вулканизации или наплывы — это нарушение режима. Браковка.
Особое внимание — краям и углам. Там чаще всего встречаются дефекты формования. Если край «лохматый» или с надрывами — при первой же нагрузке пойдет разрыв. И всё.
Контроль герметичности
Погружаем грелку в воду, подаем внутрь воздух под давлением 0.02 МПа и ищем пузыри. Это самый эффективный способ выявить микротрещины и некачественные швы. Раз за разом при приемке мы проверяем герметичность выборочно — 10-15% от партии. Для медицинских партий — сплошной контроль.
Если пузырьки пошли — изделие в брак. Даже если течь микроскопическая. Под давлением и температурой она расширится. Риски.
Проверка прочности соединения
Горловина — узкое место любой грелки. Стандарт требует, чтобы соединение выдерживало усилие не менее 10 кгс. На средних и крупных производствах это реализуется выборочным тестированием на разрывной машине.
Образец зажимается, нагружается до отрыва горловины. Фиксируется усилие. Если отрыв произошел при усилии ниже нормы — технология нарушена. Возможные причины: грязная форма, неправильная температура вулканизации, износ оснастки.
Наиболее вероятные дефекты
Вот чек-лист дефектов, которые мы чаще всего отсеиваем:
- Недовулканизация: Шов мягкий, липкий. Под нагрузкой разойдется.
- Микротрещины: Видны только при погружении в воду под давлением.
- Тонкие стенки: Снижают термостойкость и прочность.
- Срыв резьбы пробки: Проявляется уже в эксплуатации.
Все эти дефекты — безусловный брак. Не стоит пытаться «подклеить» или «подварить» в условиях площадки. Это работа для завода. Если пропустили брак сейчас — получите аварию через месяц. Без вариантов.
Сравнение стандартов и аналоги
Сравнение стандартов и аналоги
Часто встает вопрос: что выбрать — грелку по ГОСТ 3303-94 или другое, более дешевое изделие? Ответ зависит от задачи. Для критичных применений выбор только за специализированным изделием. Для грубых технических нужд могут подойти и более простые аналоги.
| Параметр | ГОСТ 3303-94 (Грелки резиновые) | ГОСТ 26279-84 (Изделия технические) | ТУ (Технические условия) |
|---|---|---|---|
| Назначение | Медицинское и техническое применение с требованиями к чистоте | Широкий спектр технических применений | Зависит от производителя, часто — удешевление |
| Материалы | Ограничение по токсичным элементам (Pb, Zn, As) | Общие требования к резиновым смесям | Часто не регламентированы |
| Герметичность | Обязательное испытание давлением 0.02 МПа | Требования мягче или отсутствуют | Методика может быть упрощена |
| Теплостойкость | Обязательно (80±5 °C, 6 часов) | Может не проводиться | Часто отсутствует |
| Контроль | Три группы испытаний, выборочный или сплошной | Упрощенная схема приемки | На усмотрение производителя |
Как видно из анализа, грелка по ГОСТ 3303-94 — специализированное решение для ответственных задач. Другие стандарты описывают изделия общего назначения. Использовать ТУ-шную грелку в медицине — риски. Порвется, потечет, навредит.
Есть также импортные аналоги (ISO, ASTM). Они близки по духу, но есть различия в допусках и методах контроля. Если вы работаете на экспортном оборудовании, сверяйте требования заказчика.
Бюджет и расчет окупаемости
Вопрос цены здесь стоит остро. Грелка по ГОСТ стоит дороже ТУ-шной. Но давайте посчитаем экономику. Дешевая грелка может обойтись дороже из-за частых замен и простоев.
Изготовление требует вулканизационных прессов, контроля качества, сертификации. Затраты на производство высоки. Но цена готового изделия оправдана ресурсом. Хорошая грелка ходит 12-18 месяцев. Плохая — 2-3.
Таблица ориентировочных цен (для понимания порядка цифр):
| Типоразмер | Назначение | Ориентир. цена (руб./шт) | Срок службы (мес.) |
|---|---|---|---|
| №1 (малая) | Медицина, локальный прогрев | 150 - 250 | 12-18 |
| №3 (средняя) | Техника, емкости | 300 - 500 | 18-24 |
| №5 (большая) | Промышленность, узлы | 600 - 900 | 24-36 |
| Специсполнение | Морозостойкая, химстойкая | 1 000 - 1 500 | 36-48 |
Цены, кстати, плавают. Зависят от курса каучука и загрузки заводов.
Окупаемость надежной грелки считается в отсутствии простоев. Замена протекшей грелки на работающей линии — это остановка участка, работа бригады, возможные потери продукции. Расходы на один простой могут перекрыть экономию на всей партии за год. Поэтому брать «самые дешевые» здесь — стратегия проигрышная.
Если меньше — сроки плывут. Если берете специсполнение под заказ, закладывайте минимум две недели. Срочные заказы стоят на 30-40% дороже. Бюджет нужно планировать заранее.
Где купить и поставщики
Рынок переполнен предложениями, но не все могут выполнить требования ГОСТ 3303-94 полноценно. Многие мастерские не имеют своих лабораторий для контроля вулканизации и герметичности.
Кого искать:
- Крупные заводы РТИ (Резинотехнические изделия) с полным циклом.
- Специализированные предприятия по производству медицинских изделий.
- Официальные дилеры заводов-изготовителей.
Сомневаетесь? Запросите образцы протоколов контроля. Попросите показать аттестацию вулканизационного оборудования. Если мнутесь — идите дальше. Заказать можно напрямую у производителя, это часто дешевле и надежнее, чем через посредников.
Для крупных проектов возможна отсрочка платежа, но это уже условия конкретного поставщика. Главное — не гнаться за низкой стоимостью в ущерб качеству вулканизации и контроля.
Обратите внимание на упаковку. Грелки должны быть защищены от деформации и УФ при транспортировке. Если изделие приехало с заломами — это брак. Выправить невозможно.
Вопросы и ответы
Можно ли использовать техническую грелку в медицинских целях?
Нет. Требования к токсичности и чистоте разные. Медицинская грелка должна иметь соответствующий сертификат.
Какая температура допустима?
По ГОСТ 3303-94 — до 80±5 °C. Кипяток (~100 °C) выводит изделие из строя.
Нужен ли паспорт на каждую партию?
Да, для этого ГОСТа паспорт или сертификат качества на партию с указанием результатов испытаний обязателен. Без бумаги — это просто резина.
Можно ли ремонтировать протекшую грелку?
Нет. Вулканизационный ремонт в кустарных условиях не обеспечивает герметичности. Только замена.
Внедрение и применение ГОСТ 3303-94 требует дисциплины. Это не тот стандарт, где допустимы вольности. Но его соблюдение — гарантия того, что ваше изделие отработает расчетный ресурс. Без вариантов.
