Описание
Назначение и область применения

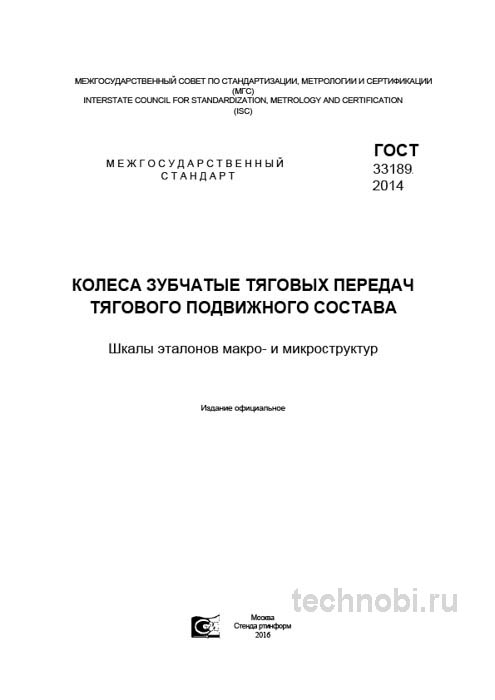

ГОСТ 33189-2014 устанавливает единые визуальные эталоны для оценки макро- и микроструктуры. Ключевая задача — унификация подхода на всех этапах. От приемки заготовок до контроля готовых изделий после термообработки. Это позволяет минимизировать человеческий фактор. Лаборант в Москве и лаборант в Челябинске должны видеть одно и то же.
Область применения стандарта строго очерчена. Он распространяется на колеса, работающие в тяжелонагруженных тяговых передачах. Это сразу отделяет его от общих стандартов. Здесь нельзя применить требования для станочных редукторов. Нагрузки другие. Скорости другие. Риски выше. Для тех, кто планирует заказать партию колес, важно понимать: этот ГОСТ обязателен для ж/д транспорта. Для других отраслей — по согласованию.
Стандарт регламентирует методику оценки структуры по атласу эталонных образцов. Это не просто описание словами. Это фотографии шлифов. Сравнил и понял: брак или нет. Такой подход исключает споры между заказчиком и поставщиком. Если шлиф не соответствует эталону №5 — партия бракуется. Без вариантов.
Документ также оговаривает требования к заготовкам. Поковки или катаные изделия должны иметь определенную макроструктуру. Волокно должно повторять контур зубчатого венца. Если волокно перерублено — усталостная прочность падает в разы. Контроль ведется на баках и осевых шлифах-темплетах. Вырезка темплетов — отдельная наука. Шлиф должен быть сделан строго в радиальном направлении. Иначе вы не увидите реальную картину.
Требования к макроструктуре
Требования к макроструктуре
Контролю подлежит макростроение на баках и осевых шлифах. Это первый рубеж обороны. Если здесь брак — дальше смотреть нет смысла. Стандарт нормирует несколько ключевых параметров. Игнорирование любого из них ведет к разрушению детали под нагрузкой.
Расположение волокна
Волокно должно повторять контур зубчатого венца без резких изломов и завихрений. Это критически важно для усталостной прочности. При ковке металл течет. Если технолог нарушил режим, волокно может перерезаться у основания зуба. Под нагрузкой именно там начнется трещина. Раз за разом при приемке мы проверяем это на макрошлифах. Травим 50%-ным раствором соляной кислоты. Рисунок волокон проявляется четко.
Если видите разрывы волокна — это брак. Восстановить нельзя. Переплавка. Риски.
Отсутствие дефектов
Эталоны наглядно демонстрируют недопустимые пороки. Флокены, рыхлость, остаточные усадочные раковины, сильная ликвация. Всё это снижает несущую способность металла.
Флокены — внутренние микротрещины, наполненные водородом. Они не видны глазу без травления. Но под нагрузкой они растут. И вдруг — хрупкое разрушение. Наличие флокенов — безусловный брак.
Ликвация — неоднородность химического состава. В одних местах углерода больше, в других меньше. При термообработке это приведет к разной твердости. Зуб будет работать неравномерно. Одни участки сотрутся, другие выкрошатся.
Усадочные раковины — полости, оставшиеся после кристаллизации слитка. Если они попали в тело поковки — это концентраторы напряжений. Стандарт требует, чтобы припуск на механическую обработку перекрывал возможные дефекты поверхностного слоя. Но если раковина внутри — это брак поковки.
Оценка по эталонам
Оценка проводится путем сравнения с атласом. Балльная система. Допустимый балл указывается в ТУ на конкретное изделие. Обычно для тяговых передач требования жесткие. 1-2 балла по дефектам. Если больше — отбраковка.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: эталоны макроструктуры часто показывают "идеальную" картинку. На практике же мы всегда смотрим на совокупность факторов. Допустим, небольшая ликвация может быть не так критична, если при этом волокно не перерублено, а механические свойства в норме. Стандарт дает базу для комплексной оценки. И всё.
Микроструктура и термообработка
Это ядро стандарта. Оценка проводится после окончательной термической обработки. Цементация, закалка, отпуск. Именно здесь формируется эксплуатационная стойкость зуба. Микроскоп не врет.
Структура поверхностного слоя
Поверхность зуба упрочняется цементацией. После закалки там должен быть мелкоигольчатый мартенсит отпуска. Это твердая структура, которая держит нагрузку. Стандарт содержит эталоны недопустимых структур.
Остаточный аустенит. Его количество нормируется (не более установленной нормы, обычно 20-25%). Если аустенита много — поверхность мягкая. Твердость не держит. Зуб быстро износится. Выявляется микроанализом и проверкой твердости. Индентор соскальзывает.
Карбиды. Крупные карбиды и их сетка — это хрупкость. При ударе зуб выкрошится. Четко видно под микроскопом при увеличениях 500x. Карбидная сетка по границам зерен — путь к разрушению.
Пережог. Крупное зерно, оплавление границ. Возникает при нарушении режимов нагрева. Не исправляется. Браковка. Такие колеса опасны в эксплуатации.
Структура сердцевины
На практике часто сталкиваюсь с тем, что поставщики пренебрегают контролем сердцевины. Это грубая ошибка. Именно несоответствие структуры сердцевины часто является причиной послойного разрушения зубца под ударной нагрузкой.
В сердцевине должен быть низкоуглеродистый мартенсит, сорбит или троостит. Это вязкая структура. Она гасит удары. Важное требование — отсутствие ферритной сетки по границам зерен. Феррит мягкий. Сетка феррита резко снижает ударную вязкость. Зуб ломается как стекло.
Глубина упрочненного слоя и плавность перехода от слоя к сердцевине тоже нормируются. Резкий переход — концентратор напряжений. Трещина пойдет именно по границе. Плавный переход обеспечивает постепенное изменение свойств.
Обезуглероживание
Проверяйте на наличие обезуглероживания на поверхностях до нанесения покрытия. Это частый скрытый дефект, возникающий при термообработке в печах с окислительной атмосферой. Слой феррита на поверхности не держит нагрузку. Выявляется микроанализом. Легко спутать с низким содержанием углерода в слое. Требует контроля химического состава.
Методы контроля и приемки
Методы контроля и приемки
Контроль по ГОСТ 33189-2014 — это разрушающий вид испытаний. Поэтому он проводится выборочно, на представительных образцах (темплетах). Вырезается контрольное колесо или темплет из поковки. Жертвуем одним, чтобы спасти партию.
Процесс контроля
Процесс выглядит так:
- Заготовка темплета. Вырезается из тела поковки или из контрольного зуба. Строго по чертежу.
- Подготовка макрошлифа. Шлифовка, полировка и травление 50%-ным раствором соляной кислоты. Сравнение с эталонами макроструктуры.
- Подготовка микрошлифа. Дальнейшая полировка и травление 4%-ным раствором азотной кислоты в спирте.
- Микроанализ. Анализ под металлографическим микроскопом при увеличениях 100x, 200x, 500x.
- Фиксация. Фотошлифов с указанием увеличения и места вырезки. Принятие решения о соответствии партии.
Раз за разом при приемке мы проверяем не только готовые темплеты, но и правильность их вырезки. Шлиф должен быть сделан строго в радиальном направлении. Чтобы раскрыть всю глубину цементованного слоя от вершины зуба до его основания. Если вырезали криво — картина искажена. Результат недостоверен.
Инструменты и оборудование
Для контроля нужен парк оборудования. Металлографические микроскопы с хорошей оптикой. Шлифовально-полировальные станки. Реактивы (кислоты, спирты). Фотокамеры для фиксации. Всё должно быть поверено и настроено.
Лаборанты должны иметь квалификацию. Металлография — искусство. Нужно уметь видеть структуру. Ошибиться легко. Перепутать троостит с сорбитом. Не заметить сетку карбидов. Поэтому аттестация персонала обязательна.
Документирование
Требуйте протоколы испытаний с приложением фотошлифов. Не только заключение о соответствии. Фото должно быть с указанием увеличения и места вырезки темплета. Без фото протокол — просто бумажка. Вы не сможете проверить, что они действительно смотрели под микроскопом.
Протокол хранится у производителя и передается заказчику. Для ответственных изделий (локомотивы) копии протоколов могут запрашиваться надзорными органами спустя годы. Архивировать нужно надежно.
Бюджет и экономика контроля
Внедрение ГОСТ 33189-2014 в систему контроля предприятия — это не бюрократия, а инвестиция. Надежность продукции и репутация производителя стоят дорого. Но давайте посчитаем экономику. Контроль требует расходов. Оборудование, реактивы, зарплата лаборантов, уничтожение контрольных образцов.
Однако стоимость отказа тяговой передачи в эксплуатации несравнимо выше. Замена колеса в депо — это простой локомотива. Штрафы за срыв графика. Работа ремонтной бригады. Затраты на один простой могут перекрыть бюджет на контроль за год.
Таблица ориентировочных затрат на организацию контроля (для небольшого цеха):
| Статья расходов | Оборудование/Услуга | Ориентир. цена (руб.) | Периодичность |
|---|---|---|---|
| Металлографический микроскоп | Оптика, камера | 500 000 - 1 000 000 | Единоразово |
| Шлифовальный станок | Автоматическая подготовка | 300 000 - 500 000 | Единоразово |
| Реактивы и расходники | Кислоты, бумага, пасты | 50 000 - 100 000 | Ежемесячно |
| Обучение персонала | Курсы металлографии | 30 000 - 50 000 | Раз в 3 года |
Цифры примерные. Зависят от масштаба производства. Но порядок понятен. Инвестиции в контроль — это страховка. Заказать услуги сторонней лаборатории можно, если свой цех контроля создавать дорого. Но тогда нужно проверять аккредитацию лаборатории.
Окупаемость надежного контроля считается в отсутствии рекламаций. Одна авария на перегоне может стоить дороже, чем весь отдел контроля за год. Поэтому брать «самые дешевые» услуги лаборатории — стратегия проигрышная. Риски.
Если меньше — сроки плывут. Если берете контроль под заказ, закладывайте время на вырезку темплетов. Срочные анализы стоят на 30-40% дороже. Бюджет нужно планировать заранее.
Где заказать и поставщики
Рынок поставщиков зубчатых колес ограничен. Это не тот товар, который можно купить на любом складе. Требуется лицензия, оборудование, аттестация.
Кого искать:
- Крупные заводы транспортного машиностроения (Коломна, Луганск, Новочеркасск). У них есть свои лаборатории.
- Специализированные кузнечно-механообрабатывающие предприятия с допуском.
- Официальные дилеры заводов-изготовителей.
Сомневаетесь? Запросите референс-лист. Посмотрите, кому они уже поставляли. Есть ли сертификаты соответствия ГОСТ 33189-2014. Если мнутесь — идите дальше. Надежность передачи зависит от качества металла. Точка.
Для крупных проектов можно заказать изготовление по индивидуальным чертежам, но в рамках стандарта. Это позволяет учесть специфику вашего подвижного состава. В договоре обязательно пропишите требования к контролю и упаковке.
Обратите внимание на консервацию. Колеса должны быть защищены от коррозии при хранении и транспортировке. Ржавчина на зубе — брак. Даже если структура в норме. Коррозия разрушает металл, и усталостная прочность падает.
Вопросы и ответы
Можно ли восстанавливать колеса наплавкой?
Нет. ГОСТ 33189-2014 не предусматривает ремонт колес заваркой. Трещины или износ сверх допуска — повод для утилизации.
Какой ресурс у колеса по стандарту?
Ресурс зависит от типа подвижного состава и нагрузок. Обычно от 500 тысяч до 1 миллиона километров пробега. Контролируется дефектоскопией.
Нужен ли паспорт на каждое колесо?
Да, каждое колесо должно иметь клеймо и паспорт с указанием номера плавки, результатов испытаний и контроля структуры.
Можно ли использовать колеса б/у?
Только после освидетельствования в депо и подтверждения остаточного ресурса. Без документов — нельзя.
Внедрение ГОСТ 33189-2014 в систему контроля предприятия — это инвестиция в надежность. Этот стандарт предоставляет четкий инструмент для отсева брака. Цена ошибки здесь слишком высока, чтобы игнорировать правила.
