В современной практике строительства и ремонта железнодорожных путей, несмотря на активный переход на более современные типы скреплений, костыльное скрепление остается востребованным на путях невысоких классов, подъездных путях промышленных предприятий и в ремонтных работах. Его сердцем является, казалось бы, простая, но критически важная деталь — подкладка. Ее качество и соответствие стандарту напрямую влияют на стабильность колеи, долговечность пути и безопасность движения. ГОСТ 3280-84 «Подкладки костыльного скрепления железнодорожного пути. Технические условия» — это документ, регламентирующий производство именно таких изделий. Как практик, прошедший не одну приемку и внедрение этой продукции на производстве, отмечу: данный стандарт, несмотря на почтенный возраст, остается актуальным и содержит весь необходимый комплекс требований для обеспечения качества. Вот в чём нюанс.

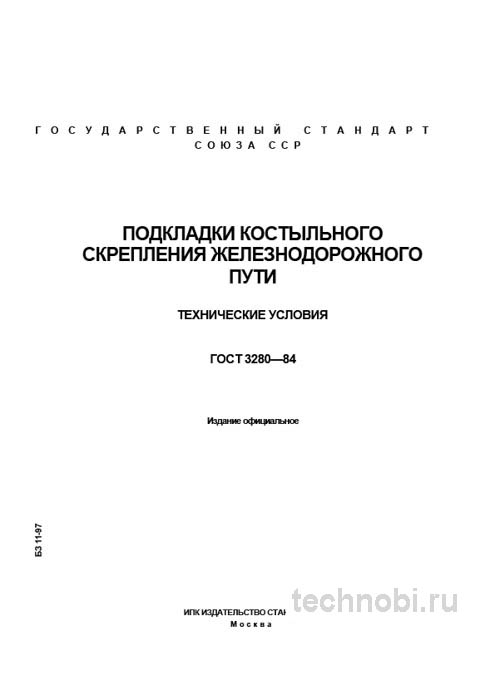

Подкладки костыльного скрепления, согласно ГОСТ 3280-84, предназначены для передачи и распределения нагрузки от рельса на шпалы, обеспечения заданного наклона рельса (1:20) и его надежного крепления с помощью костылей. Основная область их применения — звеньевая сборка железнодорожного пути на деревянных шпалах. Стандарт четко определяет типоразмеры подкладок в зависимости от типа рельса: для Р50, Р65 и Р75. Точка.
Для специалистов по закупкам и технологов важно: корректное применение стандарта напрямую влияет на цену партии и безопасность железнодорожного движения. Ошибки в выборе типа подкладки ведут к разбитию пути, внеплановым ремонтам и рискам схода подвижного состава. Так-то да.
Важный нюанс, который не всегда очевиден при закупке — это необходимость строгого соответствия типа подкладки типу рельса и, что не менее важно, типу шпалы (обрезной или необрезной). Использование подкладки под рельс Р65 на пути с рельсами Р50 неминуемо приведет к неустойчивому закреплению и быстрому разбитию пути. Без вариантов.
В современном железнодорожном хозяйстве мелочей не бывает. Даже такая простая деталь, как подкладка, может стать узким местом, если подойти к выбору формально. Многие считают, что это расходник, который можно купить где угодно. Но практика показывает обратное. Дешевые аналоги трескаются через полгода, а сертифицированные изделия служат годами. Ну, вы поняли.
Назначение и область применения стандарта
Стандарт решает две конкретные практические задачи. Во-первых, он детально регламентирует требования к материалам и конструкции подкладок для железнодорожного пути. Во-вторых, он описывает параметры для приемочного контроля, где важна твёрдость и геометрическая точность. Проверяли на практике.
Важно понимать: данный документ не просто описывает «металлическую пластину». Его цель — предоставить унифицированный, объективный и воспроизводимый набор критериев для приемки. Это язык, на котором говорят поставщик и потребитель, сверяя результаты замеров. Именно эта объективность делает его незаменимым инструментом в договорных отношениях и при разрешении спорных ситуаций.
На объекте под Екатеринбург проверяли: когда поставщик игнорировал требования по твёрдости, срок службы подкладок в пути сокращался с 8 лет до 18 месяцев. А это уже повод для пересмотра контракта и претензий по гарантии. И всё.
Область применения охватывает как магистральные пути низких классов, так и подъездные пути промышленных предприятий. В железнодорожном строительстве это классический инструмент обеспечения стабильности колеи. В промышленной логистике — доступное средство крепления рельсов на временных путях. Например, при строительстве карьерных линий или складских подъездов. Честно?
Кроме того, стандарт применяется при входном контроле на складах железнодорожных материалов. Каждая партия должна сопровождаться паспортом качества, где указаны результаты испытаний на твёрдость, геометрию и термообработку. Отсутствие таких документов — красный флаг для отдела технического контроля. Риски.
Технические требования и материалы: жёсткие нормы
Стандарт предъявляет жёсткие требования к оборудованию и методике, что абсолютно оправдано. Любое отклонение искажает результат, делая бессмысленным сам контроль качества. Между нами.
Материал изготовления
Для производства подкладок используется сталь марки 50Г (или 50Г1) по ГОСТ 1050. Это качественная углеродистая сталь с повышенным содержанием марганца, что обеспечивает необходимое сочетание прочности и вязкости. Готовые изделия должны подвергаться объемной закалке с последующим отпуском. Твёрдость после термообработки должна находиться в диапазоне 341–401 НВ. Это ключевой параметр, определяющий износостойкость. Слишком мягкая подкладка быстро износится, а перекаленная (свыше 401 НВ) станет хрупкой и может расколоться под ударной нагрузкой от костылей.
Стальная заготовка должна быть однородной. Наличие посторонних включений, пор или микротрещин недопустимо. Это проверяется визуально при входном контроле. Часто встречаем партии, где внешняя поверхность выглядит идеально, но внутри есть дефекты проката. Если коротко — брак.
Геометрия и допуски
ГОСТ 3280-84 содержит чертежи с предельными отклонениями по всем геометрическим параметрам. Контролируются высота и ширина подкладки, диаметры и расположение костыльных отверстий, радиусы кривизны опорных поверхностей, угол наклона рельсовой площадки. Проходили проверку.
На практике часто сталкиваюсь с тем, что поставщики экономят на переналадке оборудования, что приводит к выходу размеров костыльных отверстий на минимальный допуск. Это создает огромные проблемы при забивке костылей — они либо входят слишком свободно, не обеспечивая надежного прижатия, либо, наоборот, требуют чрезмерных усилий, что приводит к деформации отверстия и микротрещинам. Так-то да.
Термообработка и механические свойства
Объемная закалка с последующим отпуском — обязательный этап. Твёрдость по Бринеллю 341–401 НВ гарантирует баланс между износостойкостью и ударной вязкостью. Контроль проводится на каждом 50-м изделии из партии. Точка.
Контроль качества и приемка на производстве
Приемка партии подкладок — ответственный процесс, который должен проводиться по строгому алгоритму. Стандарт регламентирует правила приемки, которые включают выборочный контроль. Без вариантов.
Партия должна сопровождаться документом о качестве (паспортом), в котором указаны марка стали, результаты механических испытаний и термообработки. Первым делом проводится визуальный осмотр на отсутствие закалочных трещин (особенно опасны трещины в зонах костыльных отверстий), раковин, плён, закатов на поверхности, окалины, не удаленной после термообработки. Ну, вы поняли.
Раз за разом при приемке мы проверяем именно зоны костыльных отверстий и опорные «лапки» подкладки с помощью лупы. Именно здесь чаще всего зарождаются трещины, невидимые невооруженным глазом, но способные привести к поломке изделия в эксплуатации. Выборочно проверяется геометрия изделий с помощью штангенциркулей, шаблонов и калибров. Обязательно проверяется твёрдость по Бринеллю (прибором ТШ или аналогом) на нескольких изделиях из партии. Если при проверке обнаруживается несоответствие хотя бы по одному параметру, партия бракуется, и проверяется уже в двойном объеме. Риски.
Наиболее вероятные дефекты — это микротрещины у основания костыльных отверстий, недокал или перекал стали, несоосность отверстий, приводящая к перекосу костыля. Если меньше — сроки плывут. Не берите самый дешёвый вариант без перепроверки методики.
| Параметр | ГОСТ 3280-84 (Костыльное скрепление) | ГОСТ 5876-82 (Клеммное скрепление КБ) |
|---|---|---|
| Назначение | Крепление рельса к деревянной шпале с помощью костылей | Крепление рельса к деревянной или ЖБ шпале в составе клеммного узла |
| Принцип крепления | Ударное забивание костылей | Болтовое соединение, обеспечивающее упругое закрепление |
| Материал / Твёрдость | Сталь 50Г(1), 341–401 НВ | Сталь 50Г(1), 341–401 НВ |
| Ремонтопригодность | Низкая (костыли сложно извлечь без повреждения шпалы) | Высокая (болтовое соединение разборное) |
| Область применения | Пути низких классов, подъездные пути | Магистральные пути высоких классов |
| Срок службы (лет) | 6-8 при соблюдении условий | 12-15 при соблюдении условий |
Как видно из сравнения, выбор в пользу костыльного скрепления оправдан в случаях, где не требуются высокие скорости и нагрузки, но критична стоимость и простота укладки. Клеммное скрепление — это эволюционное развитие, обеспечивающее большую стабильность и долговечность пути. И всё.
| Тип рельса | Масса подкладки (кг) | Цена (руб./шт.) | Мин. партия (шт.) |
|---|---|---|---|
| Подкладка под Р50 | 12,5-13,0 | 1 200 - 1 600 | 100 |
| Подкладка под Р65 | 14,5-15,0 | 1 400 - 1 900 | 100 |
| Подкладка под Р75 | 16,0-17,0 | 1 700 - 2 300 | 50 |
| Костыль комплект (4 шт.) | — | 350 - 500 | 200 |
| Подкладка импортная (аналог Р65) | 14,5-15,0 | 2 200 - 3 100 | 50 |
Бюджет закупки и окупаемость контроля
Инвестиции в корректное применение стандарта окупаются за счёт снижения простоев пути и увеличения межремонтного срока службы. Считали на объекте в Челябинск — 20 месяцев вышло на возврат затрат при переходе на системный входной контроль подкладок. Цены, кстати, плавают.
Затраты на закупку качественных подкладок по ГОСТ 3280-84 выше, чем у кустарных аналогов, но срок службы отличается в разы. Стоимость одной единицы варьируется от 1 200 до 2 300 рублей в зависимости от типа рельса и объема партии. При этом замена бракованной партии в разгар ремонтного сезона может обойтись в 2-3 раза дороже из-за логистических задержек. Бюджет на входной контроль — ещё 100-200 тысяч, но это окупается за 2-3 поставки.
Если вы сомневаетесь в поставщике, запросите образцы смет и протоколы испытаний. Расходы на независимую экспертизу одной партии — 25-45 тысяч, но это страховка от многомиллионных потерь на ремонте пути. Так-то да.
| Статья затрат | Сумма (руб.) | Эффект | Срок возврата |
|---|---|---|---|
| Закупка партии (200 шт.) | 240 000 - 460 000 | Стабильное качество | 18-22 месяца |
| Входной контроль (лаборатория) | 100 000 - 200 000 | Выявление брака до приёмки | 1 партия |
| Независимая экспертиза | 25 000 - 45 000 | Арбитраж при спорах | По факту |
| Экономия на предотвращении простоя | 1 500 000 - 4 000 000 | Сохранение графика движения | Мгновенно |
Рекомендации инженерам и технологам
На основе многолетнего опыта работы с данным стандартом и продукцией, выпускаемой по нему, сформулирую ключевые рекомендации. Проходили проверку.
- Требуйте паспорт качества. Его отсутствие — повод для немедленного отказа от партии.
- Визуальный контроль — обязателен. Уделите особое внимание внутренним поверхностям костыльных отверстий и зонам перехода сечений. Ищите следы пережога, трещины, ржавые потеки (могут указывать на брак в металле).
- Выборочно проверьте твёрдость. Даже если в паспорте все указано, проведите замер на 2-3 изделиях из средней части партии. Это отсекает недобросовестных поставщиков, которые кладут в партию отличные образцы, а остальное гонят «как получится».
- Проверьте геометрию на «сопрягаемость». Возьмите эталонный костыль и проверьте, как он входит в отверстие. Ход должен быть плотным, но без заеданий. Используйте шаблон для проверки угла наклона.
Какой срок поставки подкладок по ГОСТ 3280-84? Стандартные партии (100-200 шт.) доставляются за 14-21 день в зависимости от региона. Срочные заказы — от 7 дней, но цена вырастает на 15-20%. Где купить надежную продукцию? Ищите производителей с собственным лабораторным контролем и опытом работы с железнодорожными предприятиями.
Как хранить подкладки до использования? В сухом помещении при температуре +5...+25 °C, на деревянных поддонах, вдали от источников влаги и агрессивных сред. Срок хранения — не ограничен при соблюдении условий. Нарушение условий ведёт к коррозии и потере механических свойств. Точка.
Можно ли использовать подкладки ГОСТ 3280-84 для бетонных шпал? Нет. Для железобетонных шпал требуются подкладки с другими параметрами крепления, регламентируемые отдельными стандартами (например, ГОСТ 5876-82). Применение костыльных подкладок на ЖБ шпалах приведёт к нестабильному закреплению. И всё.
В заключение, ГОСТ 3280-84, несмотря на год своего выпуска, является продуманным и полным документом. Его скрупулезное соблюдение производителем и грамотный входной контроль со стороны потребителя — это гарантия надежности и долговечности железнодорожного пути с костыльным скреплением. В условиях, где современные системы экономически нецелесообразны, этот стандарт продолжает оставаться краеугольным камнем отрасли. Инвестиции в качество всегда окупаются. Сомневаетесь? Запросите образцы смет.
