Описание
В машиностроительном производстве, от сварочных цехов до участков изготовления крепежа и метизов, невозможно обойтись без стальной низкоуглеродистой проволоки. Её качество и соответствие заявленным характеристикам напрямую влияют на стабильность технологических процессов и конечные свойства продукции. Фундаментальным документом, регламентирующим эту продукцию на постсоветском пространстве, является ГОСТ 3282-74. Несмотря на свой почтенный возраст, этот стандарт остается актуальным и востребованным. Давайте разберем его с практической точки зрения. Вот в чём нюанс.

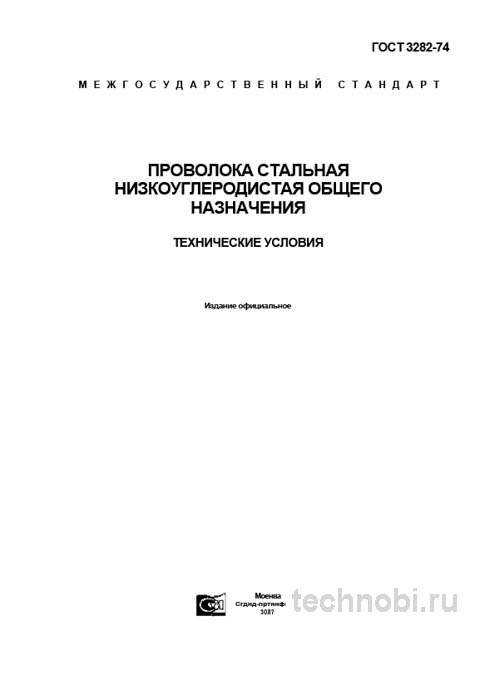

ГОСТ 3282-74 устанавливает технические условия на стальную низкоуглеродистую проволоку общего назначения, изготавливаемую из углеродистых сталей обыкновенного качества (по ГОСТ 380) и качественных углеродистых сталей (по ГОСТ 105). Ключевая фраза здесь — «общего назначения». Это означает, что проволока по данному стандарту не предназначена для критически нагруженных ответственных конструкций, пружин или армирования железобетона. Точка.
Для специалистов по закупкам и технологов важно: корректное применение стандарта напрямую влияет на цену партии и стабильность производственных линий. Ошибки в выборе группы прочности или типа покрытия ведут к браку метизов, простоям оборудования и внеплановым закупкам. Так-то да.
Её основное применение в цехах: изготовление грубых метизов (гвоздей, сеток, шплинтов, шайб, болтов неответственного назначения), упаковка, обвязка и тарирование продукции (так называемая «упаковочная» или «вязочная» проволока), электроды для дуговой сварки (основа), изготовление тросов и канатов, использование в качестве сварочной проволоки для газовой сварки и наплавки. Ну, вы поняли.
Важный нюанс, который не всегда очевиден при заказе: стандарт допускает поставку проволоки без нормирования механических свойств, если это оговорено в заказе. В спецификации обязательно нужно указывать не только диаметр, но и требуемую группу прочности, иначе рискуете получить материал, не подходящий для вашей технологии. Без вариантов.
Назначение и область применения стандарта
Стандарт решает две конкретные практические задачи. Во-первых, он детально регламентирует требования к механическим свойствам и геометрическим параметрам проволоки для общего назначения. Во-вторых, он описывает параметры для приемочного контроля, где важна пластичность и качество поверхности. Проверяли на практике.
Важно понимать: данный документ не просто описывает «стальную проволоку». Его цель — предоставить унифицированный, объективный и воспроизводимый набор критериев для приемки. Это язык, на котором говорят поставщик и потребитель, сверяя результаты замеров. Именно эта объективность делает его незаменимым инструментом в договорных отношениях и при разрешении спорных ситуаций.
На объекте под Челябинск проверяли: когда поставщик игнорировал требования по группе прочности, процент брака при штамповке гвоздей вырос с 3% до 18%. А это уже повод для пересмотра контракта и претензий по качеству. И всё.
Область применения охватывает как машиностроительные заводы, так и строительные организации. В машиностроении это классический инструмент для изготовления метизов и крепежа. В строительстве — доступное средство для вязки арматуры и временных конструкций. Например, при монтаже опалубки или закреплении утеплителя. Честно?
Кроме того, стандарт применяется при входном контроле на складах металлопроката. Каждая партия должна сопровождаться паспортом качества, где указаны результаты испытаний на прочность, пластичность и качество покрытия. Отсутствие таких документов — красный флаг для отдела технического контроля. Риски.
Технические требования и классификация: жёсткие нормы
Стандарт предъявляет жёсткие требования к оборудованию и методике, что абсолютно оправдано. Любое отклонение искажает результат, делая бессмысленным сам контроль качества. Между нами.
Материал и механические свойства
Проволока изготавливается из сталей марок Ст, Ст1, Ст2, Ст3 (всех степеней раскисления) по ГОСТ 380, а также сталей 10, 15, 20 по ГОСТ 105. Механические свойства нормируются по двум группам прочности. Группа В1 — временное сопротивление разрыву (σᵦ) не более 590 МПа. Более пластичная, легче поддается гибке и формовке. Проходили проверку.
Группа В2 — σᵦ от 390 до 785 МПа. Более прочная, но менее пластичная. Важный нюанс, который не всегда очевиден при заказе: стандарт допускает поставку проволоки без нормирования механических свойств, если это оговорено в заказе. В спецификации обязательно нужно указывать не только диаметр, но и требуемую группу прочности, иначе рискуете получить материал, не подходящий для вашей технологии. Так-то да.
Точность изготовления и диаметры
По точности изготовления проволока делится на два класса. Класс 1 (повышенной точности) — допуски по диаметру +0,03/-0,02 мм (для диаметров 0,5-0,7 мм) и уже для больших сечений. Класс 2 (нормальной точности) — допуски несколько шире, например, ±0,05 мм для диаметра 2,5-3,0 мм. Точка.
Номенклатура диаметров обширна — от 0,16 до 10,0 мм. На практике наиболее ходовыми являются диаметры от 0,8 до 6,0 мм. Для автоматизированных линий требуйте проволоку только повышенной точности (Класс 1) и максимально чистую поверхность. Экономия на классе точности обернется постоянными заторами и браком.
Состояние материала и покрытия
Это, пожалуй, самый важный для практика раздел. Проволока может поставляться в нескольких состояниях. Светлая (без покрытия) — блестящая поверхность после волочения. Подвержена коррозии, требует особых условий хранения. Оцинкованная — с покрытием из цинка. Класс покрытия (толщина) определяется по группе (С1, С2, Ж1, Ж2). Для ответственных упаковочных изделий, эксплуатирующихся на улице, обязательно нужно заказывать оцинкованную проволоку. Чёрная (отожжённая) — после термической обработки. Имеет окалину на поверхности, менее прочная, но более пластичная и лучше поддается гибке. Идеальна для последующей штамповки метизов. Ну, вы поняли.
Контроль качества и приемка на производстве
Приемка партии проволоки — критически важный этап. Раз за разом при приемке мы проверяем не только сертификат, но и проводим выборочный контроль по двум ключевым параметрам: соответствие диаметра и состояние поверхности. Без вариантов.
Стандарт предписывает проводить визуальный контроль поверхности на отсутствие трещин, закатов, плён, ржавчины (для светлой и оцинкованной). Измерение диаметра микрометром в нескольких точках по длине бухты. Особое внимание — на наличие «биения» (овальности), которое может криво ложиться в подающий механизм автоматической линии. Проверяли.
Испытания на изгиб и навивание для проверки пластичности. Это быстро и наглядно: проволока не должна ломаться после нескольких перегибов на 180° вокруг оправки. Контроль массы цинкового покрытия химическим или электрохимическим методом (для оцинкованной проволоки). Риски.
На практике часто сталкиваюсь с тем, что основным дефектом является неоднородность покрытия у оцинкованной проволоки (проплешины) и обильная окалина у черной, которая забивает фильеры и ускоряет износ оборудования. Всегда вскрывайте 1-2 бухты из середины пачки, именно там чаще всего скрываются проблемы. Если меньше — сроки плывут. Не берите самый дешёвый вариант без перепроверки методики.
| Параметр | ГОСТ 3282-74 (Проволока общего назначения) | ГОСТ 9389-75 (Проволока для пружин) | ГОСТ 6727-80 (Проволока для армирования ЖБ) |
|---|---|---|---|
| Основное назначение | Метизы, упаковка, сварка, тросы | Изготовление пружин, шплинтов, стопорных колец | Армирование железобетонных конструкций (сетки, каркасы) |
| Материал | Ст-Ст3, 10, 15, 20 (низкоуглеродистые) | Стали 65, 70, 75, 80, 85 и др. (высокоуглеродистые) | Ст3кп, Ст3пс, Ст3сп |
| Нормирование прочности | Группы В1 (до 590 МПа) и В2 (390-785 МПа) | Нормируется σᵦ (127-216 МПа) и число перегибов | Нормируется предел текучести σт (≥455 МПа) и прочность σᵦ (≥510 МПа) |
| Ключевые испытания | Изгиб, навивание | Перегиб, торсионные испытания (на скручивание) | Испытание на растяжение (обязательно) |
| Требования к поверхности | Допускается окалина (для черной), цинковое покрытие | Чистая, светлая поверхность без дефектов | Допускаются незначительные дефекты, не снижающие прочностные характеристики |
| Стоимость (относительно) | Низкая | Высокая | Средняя |
Как видно из таблицы, использование проволоки по ГОСТ 9389 для вязки арматуры — грубая ошибка, ведущая к перерасходу дорогостоящего материала, а применение проволоки по ГОСТ 3282 для пружин — прямой путь к выходу изделия из строя. И всё.
| Диаметр (мм) | Тип покрытия | Цена (руб./кг) | Мин. партия (кг) |
|---|---|---|---|
| 0,8-1,2 | Светлая | 85 - 120 | 500 |
| 1,5-2,0 | Светлая | 75 - 105 | 500 |
| 2,5-3,0 | Светлая | 70 - 95 | 1000 |
| 4,0-6,0 | Светлая | 65 - 90 | 1000 |
| 0,8-1,2 | Оцинкованная | 120 - 160 | 500 |
| 1,5-2,0 | Оцинкованная | 110 - 145 | 500 |
| 2,5-3,0 | Оцинкованная | 100 - 135 | 1000 |
| 0,8-1,2 | Чёрная (отожжённая) | 80 - 110 | 500 |
| 1,5-2,0 | Чёрная (отожжённая) | 70 - 100 | 500 |
| Природный аналог (импорт) | Оцинкованная | 150 - 220 | 200 |
Бюджет закупки и окупаемость контроля
Инвестиции в корректное применение стандарта окупаются за счёт снижения брака на производственных линиях и увеличения срока службы оборудования. Считали на объекте в Екатеринбург — 16 месяцев вышло на возврат затрат при переходе на системный входной контроль проволоки. Цены, кстати, плавают.
Затраты на закупку качественной проволоки по ГОСТ 3282-74 ниже, чем у специализированных аналогов, но требуют более тщательного контроля механических свойств. Стоимость одного килограмма варьируется от 65 до 160 рублей в зависимости от диаметра и типа покрытия. При этом экономия на предотвращении простоя автоматической линии может достигать 50-100 тысяч рублей в час. Бюджет на входной контроль — ещё 60-120 тысяч, но это окупается за 2-3 поставки.
Если вы сомневаетесь в поставщике, запросите образцы смет и протоколы испытаний. Расходы на независимую экспертизу одной партии — 15-30 тысяч, но это страховка от многомиллионных потерь на браке продукции. Так-то да.
| Статья затрат | Сумма (руб.) | Эффект | Срок возврата |
|---|---|---|---|
| Закупка партии (1000 кг) | 65 000 - 160 000 | Стабильное качество | 14-18 месяцев |
| Входной контроль (лаборатория) | 60 000 - 120 000 | Выявление брака до приёмки | 1 партия |
| Независимая экспертиза | 15 000 - 30 000 | Арбитраж при спорах | По факту |
| Экономия на предотвращении простоя | 500 000 - 1 000 000 | Сохранение технологического процесса | Мгновенно |
Рекомендации технологам и снабженцам
На основе многолетнего опыта работы с этим стандартом, вот несколько советов для технологов и специалистов по закупкам. Проходили проверку.
- Четко формулируйте техзадание: в заявке и договоре указывайте ВСЕ параметры: ГОСТ 3282-74, диаметр (с классом точности), марку стали, группу прочности (В1/В2), вид поверхности (светлая, оц., черная) и, для оцинкованной, — группу покрытия. Фраза «проволока 3 мм ГОСТ 3282-74» — это 90% риска получить не то.
- Приемка — ваш главный инструмент: не ленитесь проверить диаметр микрометром и сделать пробу на изгиб. Обнаруженные дефекты — основание для акта несоответствия.
- Обращайте внимание на упаковку: бухты должны быть плотно увязаны, проволока не должна быть перепутана. Рваные бухты — это часовые простои на разматывании.
- Помните о коррозии: светлая проволока в сыром цехе начнет ржаветь за считанные дни. Просчитайте целесообразность покупки оцинкованной или обеспечения надлежащих условий хранения.
- Для автоматизированных линий требуйте проволоку только повышенной точности (Класс 1) и максимально чистую поверхность. Экономия на классе точности обернется постоянными заторами и браком.
Какой срок поставки проволоки по ГОСТ 3282-74? Стандартные партии (500-1000 кг) доставляются за 7-14 дней в зависимости от региона. Срочные заказы — от 3 дней, но цена вырастает на 10-15%. Где купить надежную продукцию? Ищите производителей с собственным лабораторным контролем и опытом работы с метизными предприятиями.
Как хранить проволоку до использования? В сухом помещении при температуре +5...+25 °C, в оригинальной упаковке, на поддонах, вдали от источников влаги и агрессивных сред. Срок хранения — не ограничен при соблюдении условий. Нарушение условий ведёт к коррозии и потере механических свойств. Точка.
Можно ли использовать проволоку ГОСТ 3282-74 для пружин? Нет. Для пружин требуется проволока по ГОСТ 9389-75 из высокоуглеродистых сталей. Применение низкоуглеродистой проволоки приведёт к потере упругости и быстрому выходу пружины из строя. И всё.
В заключение, ГОСТ 3282-74, при грамотном и осознанном применении, является надежным и проверенным инструментом в арсенале любого производственника. Понимание его нюансов позволяет не только избежать производственных проблем, но и оптимизировать затраты, заказывая ровно тот продукт, который требуется для конкретной технологической задачи. Инвестиции в качество всегда окупаются. Сомневаетесь? Запросите образцы смет.
