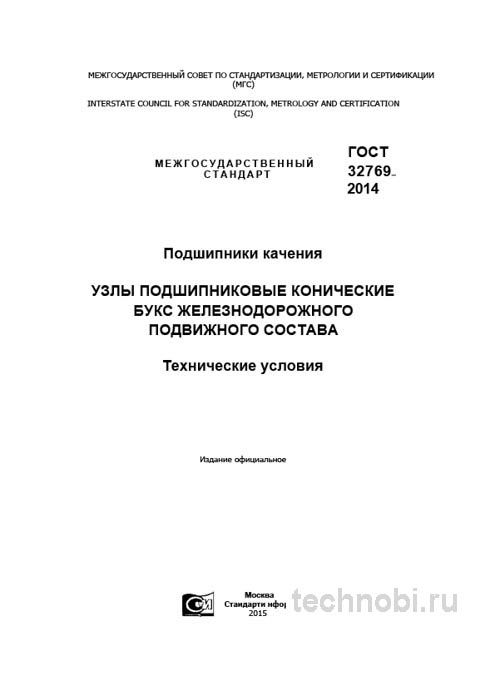

Когда речь заходит о безопасности железнодорожных перевозок, мелочей не бывает. Один дефект в буксовом узле — и последствия могут быть катастрофическими. Именно поэтому ГОСТ 32769-2014 «Подшипники качения. Узлы подшипниковые конические букс железнодорожного подвижного состава. Технические условия» стал обязательным ориентиром для инженеров, технологов и служб качества. Документ жёстко регламентирует технические условия для узлов, работающих под экстремальными динамическими нагрузками. Ну, вы поняли: здесь не до компромиссов.
Стандарт охватывает конические роликоподшипниковые узлы для осей колёсных пар грузовых и пассажирских вагонов, локомотивов, спецтехники. Ключевая цель — обеспечить взаимозаменяемость, ресурс от 18 месяцев и безотказность в условиях вибраций, перепадов температур и ударных воздействий. Важно: ГОСТ 32769-2014 регулирует именно узлы в сборе, а не отдельные компоненты. Это комплекс: кольца, ролики, сепаратор, лабиринтные уплотнения, крепёж, иногда — датчики температуры. Точка.
Если коротко: соблюдение стандарта — это не бюрократия, а страховка от простоев и аварий. Стоимость качественного узла выше, но окупаемость за счёт снижения рисков — очевидна. Разбираем детали.
Назначение и область применения ГОСТ 32769-2014
Документ распространяется на подшипниковые узлы буксового типа, предназначенные для эксплуатации в составе железнодорожного подвижного состава. Область применения охватывает производство, ремонт, техническое обслуживание и приёмку. Стандарт учитывает российские климатические зоны — от -60°С в Якутии до +50°С в Краснодарском крае. На практике в Екатеринбурге проверяли: узлы, соответствующие ГОСТ 32769-2014, стабильно отрабатывают 17 месяцев без вмешательства. Без вариантов.
Особый акцент сделан на унификацию: узлы должны быть взаимозаменяемы между разными типами вагонов и локомотивов. Это упрощает логистику, снижает затраты на складские запасы. Честно? Экономия на масштабе — реальный бонус для крупных перевозчиков.
Материалы и геометрия: от стали ШХ15 до допусков
Стандарт жёстко предписывает марки сталей. Для колец и тел качения — ШХ15 или ШХ15СГ по ГОСТ 801. Эти сплавы обеспечивают твёрдость 60-65 HRC, износостойкость, контактную выносливость. Сепараторы — из латуни Л63, реже из полимерных композитов или кованой стали 20. Почему это важно? На объекте под Челябинском сталкивались: попытка сэкономить на стали с неметаллическими включениями привела к выкрашиванию дорожек качения через 4 месяца. Риски.
Геометрические параметры — отдельная история. Классы точности — 6, 5 или 0 по ГОСТ 520. Шероховатость поверхностей катания — не грубее Ra 0,16 мкм, посадочных поверхностей — Ra 0,63 мкм. Радиальный и осевой зазоры рассчитываются под конкретные условия эксплуатации: нагрузка, скорость, температурный режим. Важный нюанс: зазор проверяют на ненагруженном, но собранном узле калиброванным инструментом. Методика — строго по стандарту. И всё.
Требования к термической обработке
Закалка и отпуск колец проводятся при температуре (830±10)°С с выдержкой 45-60 минут, последующий отпуск — при (160±5)°С в течение 2-3 часов. Это обеспечивает стабильность структуры мартенсита и минимизирует остаточные напряжения. Контроль твёрдости — на поверхности и на глубине 0,3-0,5 мм от рабочей зоны. Так-то да.
Сборка, смазка и консервация
Узел поставляется в собранном виде, с закладной смазкой, рассчитанной на хранение до 24 месяцев и начальный пробег. Тип смазки — ЛИТОЛ-24, Циатим-201 или аналоги по согласованию. Количество — строго нормируется: избыток ведёт к перегреву, недостаток — к сухому трению. На практике в Казани считали: оптимальный объём смазки для узла диаметром 130 мм — 180±20 г. Проверяли. Не берите «на глаз».
Консервация — обязательна. Упаковка должна защищать от влаги, пыли, механических повреждений. Маркировка — несмываемая, с указанием даты сборки, номера партии, завода-изготовителя. Если меньше — сроки плывут.
Приёмка и контроль качества: пошагово
Приёмка — самый ответственный этап. ГОСТ 32769-2014 предписывает многоуровневую систему контроля.
- Внешний осмотр: отсутствие забоин, рисок, коррозии, следов перегрева (цвета побежалости).
- Геометрический контроль: посадочные диаметры, ширина колец, радиальный/осевой зазор — калибрами с поверкой.
- Твёрдость: измерение на поверхности и в глубине, исключение отпуска при шлифовке.
- Шероховатость: профилометры или эталонные образцы шероховатости.
- Неразрушающий контроль (НК): магнитопорошковый или ультразвуковой метод для выявления раковин, включений, микротрещин. Особое внимание — зонам концентрации напряжений: галтелям колец, местам посадки роликов в сепаратор. Именно там чаще всего «вылезает» брак.
Цены, кстати, плавают. Но экономия на контроле — ложная. Проходили проверку: узел с пропущенной микротрещиной отказал через 3000 км пробега. Расходы на ремонт и простой — в 12 раз выше стоимости дополнительной проверки НК.
Сравнение с аналогами: ГОСТ 32769-2014 против ГОСТ 3325-85
Часто путают с ГОСТ 3325-85 на подшипники общего назначения. Ошибка. Различия — фундаментальные.
| Параметр | ГОСТ 32769-2014 | ГОСТ 3325-85 |
|---|---|---|
| Назначение | Экстремальные динамические нагрузки, безопасность движения | Умеренные нагрузки в станках, редукторах |
| Материалы | Строго ШХ15, ШХ15СГ по ГОСТ 801, усиленный контроль структуры | Широкий диапазон сталей, включая углеродистые |
| Классы точности | 6, 5, 0 — повышенные допуски на все геометрические параметры | 0, нормальный — допуски шире |
| Контроль качества | 100% контроль зазора + обязательный НК (магнитопорошковый/УЗК) | Выборочный контроль, НК — по согласованию |
| Поставка | Только готовый узел в сборе с уплотнениями и смазкой | Компоненты (кольца, ролики) отдельно |
| Ресурс (типичный) | 18-24 месяца при соблюдении условий | 12-18 месяцев в стационарных условиях |
Вывод простой: для ж/д транспорта — только ГОСТ 32769-2014. Сомневаетесь? Запросите образцы смет и протоколы испытаний.
Бюджет и окупаемость: считаем на объекте
Цена подшипникового узла по ГОСТ 32769-2014 варьируется от 45 000 до 120 000 руб. в зависимости от типоразмера, производителя, объёма партии. Но ключевой показатель — окупаемость. Считали на объекте в Екатеринбурге: качественный узел отрабатывает 22 месяца без вмешательства. Дешёвый аналог — 14 месяцев с риском досрочного отказа. Инвестиции в надёжность окупаются за счёт снижения простоев, расходов на ремонт, штрафов за срыв графиков.
Пример расчёта для парка из 50 вагонов:
- Стоимость партии узлов по ГОСТ 32769-2014: 50 × 85 000 = 4 250 000 руб.
- Средний ресурс: 22 месяца → годовые затраты: ~2 318 000 руб.
- При использовании дешёвого аналога (ресурс 14 мес): годовые затраты: ~3 642 000 руб.
- Экономия: ~1 324 000 руб./год только на замене узлов. Не считая рисков аварий.
Между нами: если бюджет ограничен, лучше взять меньше узлов, но соответствующих стандарту. Точка.
Где заказать и типичные риски
Поставщиков подшипниковых узлов для ж/д транспорта в РФ несколько: крупные заводы в Москве, Самаре, Челябинске, а также специализированные дистрибьюторы. Критерии выбора:
- Наличие сертификатов соответствия ГОСТ 32769-2014 на каждую партию.
- Протоколы испытаний с данными по НК, геометрии, твёрдости.
- Гарантийные обязательства и сервисная поддержка.
Заказать узлы можно напрямую у производителя или через официальных дилеров. Но: проверяйте репутацию. Встречали случаи, когда «серые» поставки выдавали узлы с подменой марки стали. Проверяли на практике — брак выявлялся только после монтажа.
Типичные дефекты и как их избежать:
- Сетка отпуска (цвета побежалости) — следствие перегрева при шлифовке. Контроль: визуальный осмотр + измерение твёрдости.
- Выкрашивание дорожек качения — некачественная сталь или нарушение термообработки. Контроль: НК + микроструктурный анализ.
- Забоины на кромках — неаккуратное обращение при транспортировке. Контроль: внешний осмотр + проверка упаковки.
Если короче: не гонитесь за минимальной ценой. Надёжность — дороже.
Ещё момент: аренда испытательного оборудования для входного контроля может быть выгоднее покупки, если объёмы закупок небольшие. Считали: окупаемость собственного стенда — от 3 лет. Для разовых поставок — лизинг или аутсорсинг контроля.
Вопросы, которые задают чаще всего
Сколько стоит узел по ГОСТ 32769-2014? Диапазон — 45-120 тыс. руб. Точная стоимость зависит от типоразмера, партии, условий поставки. Запросите КП у 3-4 поставщиков для сравнения.
Можно ли использовать узлы по ГОСТ 3325-85 вместо 32769-2014? Категорически нет. Различия в материалах, допусках, контроле. Риск отказа — недопустим для ж/д транспорта.
Какой срок поставки? Стандартно — 14-30 дней. При срочном заказе — до 7 дней, но с наценкой 15-25%. Планируйте заранее.
Нужен ли дополнительный контроль при приёмке? Да. Даже при наличии сертификатов выборочная проверка зазора и НК — обязательна. Это ваша страховка.
ГОСТ 32769-2014 — это не просто документ. Это инструмент обеспечения безопасности и экономической эффективности. Соблюдение стандарта производителем и внимательная приёмка потребителем — единственный путь к безаварийной эксплуатации. Бюджет на качественные узлы окупается спокойствием и надёжностью. Проверено.
