Описание

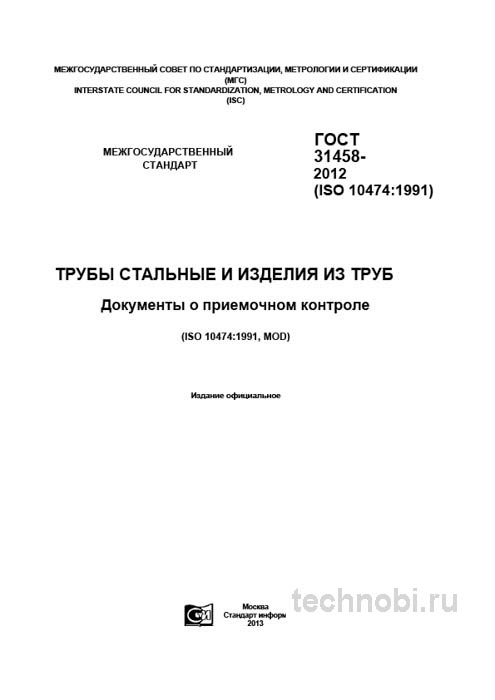

В машиностроительном производстве, где каждая деталь — это звено в цепи надежности конечного изделия, вопросы приемки трубной продукции стоят особенно остро. ГОСТ 31458-2012 «Трубы стальные и изделия из труб. Документы о приемочном контроле» является тем фундаментальным документом, который регламентирует этот процесс, формализуя его и выводя из области субъективных оценок в плоскость четких технических требований. Данный стандарт не заменяет собой технические условия на конкретные типы труб, а устанавливает унифицированные требования к документальному оформлению результатов их приемочного контроля. Точка.
Почему это важно? Потому что труба с скрытым дефектом — это не просто замена участка трубопровода. Это риск разгерметизации, аварии, простоя линии. А простой — это миллионы убытков. Поэтому контроль документации становится вопросом экономической безопасности предприятия. Мы не просто «проверяем бумажки», мы оцениваем риски. Ну, вы поняли.
В данном обзоре мы разберем стандарт с точки зрения его практической ценности для инженера, учитывая бюджет на лабораторное оснащение и входной контроль. Часто бывает так, что отдел закупок смотрит только на цену трубы, забывая про стоимость входящей проверки. А ведь именно протоколы по ГОСТ 31458-2012 дают право использовать материал в ответственных узлах. Без этих документов труба — просто металл. И всё.
На практике в Челябинске сталкивались с ситуацией, когда партия труб для котлоагрегата пришла без форм И2 на гидравлические испытания. Результат: простой монтажа на 3 недели, поиск нового поставщика, штрафы от заказчика. Вот в чём нюанс. Документация — это не бюрократия, это страховка. И дальше мы разберем, как именно эта страховка работает.
Назначение и область применения стандарта
Ключевое назначение ГОСТ 31458-2012 — установить единые, обязательные для применения формы документов, подтверждающих соответствие трубной продукции требованиям конструкторской, эксплуатациной документации или договора. Это документы-приложения к сертификату или паспорту качества, которые являются неотъемлемой их частью. Без них сертификат считается неполным для ответственных производств.
Стандарт распространяется на все виды стальных труб (бесшовные, сварные, общего и специального назначения) и изделия из них. Его применение обязательно для производителей труб, но не менее важно и для потребителей — машиностроительных предприятий, служб главного сварщика и отдела технического контроля (ОТК). На практике именно на основе этих документов мы, технологи, принимаем решение о допуске материала в производство. Честно?
Важно понимать разницу между партией и плавкой. Плавка — это металл из одной печи. Партия — это трубы одного размера, из одной плавки, прошедшие одну термообработку. ГОСТ 31458-2012 требует четкой идентификации. Если в протоколе указана плавка 12345, а на трубе выбита 12346 — это брак документации. И такая партия не должна быть принята. Риски.
Категории труб и специфика контроля
Стандарт покрывает огромный спектр продукции. От тонкостенных труб для мебельных каркасов до толстостенных магистральных трубопроводов. Но глубина контроля разная. Для конструкций категории I (ответственные, под давлением) требуется полный комплект протоколов. Для категории III (ненесущие) достаточно сертификата качества.
На объекте в Магнитогорске проверяли партию труб для технологического трубопровода. По паспорту все было чисто. Но при выборочном контроле по формам ГОСТ 31458-2012 выяснилось, что химический анализ проведен только по одной плавке, хотя в партии их было три. Это нарушение. Пришлось возвращать 40 тонн металла. Затраты на логистику съели всю экономию при закупке.
Также стандарт регламентирует сроки хранения документов. Производитель обязан хранить протоколы испытаний не менее 5 лет. Это важно для рекламаций. Если через 2 года эксплуатации труба лопнула, вы должны иметь возможность поднять архив и доказать, что на момент приемки все было в норме. Или наоборот — найти виновного. Так-то да.
Документооборот: Формы И1 и И2
Стандарт детализирует, какая именно информация должна быть отражена в протоколах испытаний. Он не предъявляет требований к самим материалам, геометрии или свойствам — эти параметры задаются соответствующими ГОСТ или ТУ на продукцию. Его сила — в унификации отчетности о соответствии этим параметрам. Это язык, на котором говорят поставщик и потребитель.
Основные документы, формы которых установлены стандартом: Ведомость испытаний (форма И1) и Протокол испытаний (форма И2). Ведомость — это оглавление. Протокол — это содержание. Без оглавления сложно найти нужное. Без содержания оглавление бесполезно. Они работают в связке.
Ведомость испытаний (форма И1)
Это сводный документ, перечисляющий все виды проведенных испытаний и проверок для конкретной партии труб. Здесь нет цифр результатов, только перечень: что проверяли, сколько образцов взяли, какой метод использовали. Например: «Химический анализ — 1 образец», «Испытание на растяжение — 2 образца», «Гидравлическое испытание — 100%».
Зачем это нужно? Чтобы быстро понять объем контроля. Если в ведомости нет пункта «Ударная вязкость», а по ТУ он обязателен — стоп. Партию принимать нельзя. Часто бывает, что поставщик забывает включить какой-то пункт в ведомость, хотя испытания проводил. Это ошибка оформления, но она тормозит приемку. Проверяли.
Протокол испытаний (форма И2)
Это детализированный отчет по конкретному виду испытаний. Именно здесь фиксируются фактические численные значения. Предел текучести, временное сопротивление, относительное удлинение, химический состав в процентах. Каждый протокол должен иметь ссылку на номер ведомости И1. Это связывает документы в единый пакет.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: производитель не обязан проводить все виды испытаний для каждой партии. Номенклатура контроля определяется стандартом или ТУ на конкретный тип трубы. Но если испытание проведено, его результаты должны быть оформлены строго по формам И1 и И2. Отсутствие этих документов там, где они должны быть по ТУ, — веский повод для браковки всей партии. Без вариантов.
Требования к оформлению и подписям
Документы должны быть подписаны ответственными лицами производителя. Желательно, чтобы лаборатория была аккредитована на право проведения данных испытаний. Печать отдела контроля качества обязательна. В эпоху электронного документооборота допускаются сканы, но оригиналы должны храниться у производителя. Для особо ответственных объектов (АЭС, нефтегаз) часто требуют нотариально заверенные копии.
На практике я рекомендую запрашивать электронные версии протоколов сразу при отгрузке. Это ускоряет входной контроль. Пока труба едет, вы уже проверяете цифры. Если есть расхождения — можно остановить отгрузку в пути. Экономит кучу времени. Ну, вы поняли.
Экономика контроля: бюджет и риски
Внедрение системы приемки по ГОСТ 31458-2012 требует затрат. Но давайте посчитаем, что дешевле: полноценный входной контроль или ликвидация аварии. Один час простоя буровой установки стоит от 100 тысяч долларов. Разрыв трубы из-за скрытого дефекта может остановить работу на сутки. Математика простая.
Расходы на организацию контроля складываются из:
- Трудозатраты сотрудников ОТК (время на проверку документов и геометрии).
- Оборудование лаборатории (толщиномеры, дефектоскопы, химанализ).
- Уничтожение образцов (разрушающий контроль).
- Логистика возврата брака (если дефект выявлен поздно).
Стоимость одного полного цикла входного контроля партии труб (до 50 тонн) составляет около 50-100 тысяч рублей. Это включает работу лаборатории и специалистов. Казалось бы, много. Но сравните со стоимостью ремонта трубопровода после запуска. Там цифры идут на миллионы. Окупаемость такого контроля — одна предотвращенная авария.
Скрытые издержки брака
Часто считают только цену трубы. Но цена ошибки гораздо выше. Если дефектная труба попадет в монтаж, ее замена потребует вырезки участка, сварки новых стыков, повторной рентгенографии. Это тройная работа. Плюс риск для репутации подрядчика. В тендерах такие проколы учитываются.
В Нижнем Новгороде считали на объекте: замена одного стыка на действующем трубопроводе высокого давления обошлась в 350 тысяч рублей. Причина? Пропущенный при приемке дефект шва, который должен был быть отражен в протоколе И2. Протокол был, но данные в нем не сверили с нормативом. Человеческий фактор.
Окупаемость внедрения автоматизированной системы сверки протоколов с ТУ составляет менее 6 месяцев. Программа просто подсвечивает красным значения, выходящие за допуск. Это исключает ошибку внимательности инженера. Инвестиции в софт окупаются быстрее, чем покупка нового толщиномера. Вот в чём нюанс.
Влияние на цену контракта
Для поставщика наличие отлаженной системы документирования по ГОСТ 31458-2012 — это конкурентное преимущество. Это позволяет обоснованно завышать цену на продукцию в контрактах. Покупатель платит за гарантию качества и прозрачность. Документированное соответствие снимает вопросы при приемке и ускоряет оплату.
В то же время, для покупателя это инструмент давления. Если протоколы не соответствуют формам стандарта, можно законно задержать оплату. Это дисциплинирует поставщиков. Рынок становится чище. Так-то да.
Сравнение стандартов и технические условия
ГОСТ 31458-2012 часто путают со стандартами, непосредственно регламентирующими технические условия на трубы. Это в корне неверно. Он является надстройкой, унифицирующей документооборот. Для сравнения возьмем два ключевых стандарта на стальные трубы общего назначения.
| Параметр | ГОСТ 31458-2012 | ГОСТ 10705-80 | ГОСТ 8732-78 |
|---|---|---|---|
| Основное назначение | Установление форм документов о приемочном контроле | Технические условия на электросварные трубы | Технические условия на бесшовные горячедеформированные трубы |
| Регламентируемые свойства | Не регламентирует (только формы отчетов) | Хим. состав, мех. свойства, виды испытаний, допуски | Хим. состав, мех. свойства, виды испытаний, допуски |
| Требования к приемке | Устанавливает форму отчетных документов | Устанавливает правила приемки, объем выборки | Устанавливает правила приемки, объем выборки |
| Область применения | Все стальные трубы и изделия из них | Только электросварные трубы | Только бесшовные горячедеформированные трубы |
| Обязательность форм | Обязательны формы И1 и И2 | Рекомендуется использование форм ГОСТ 31458 | Рекомендуется использование форм ГОСТ 31458 |
Как видно из таблицы, ГОСТ 31458-2012 не конкурирует с другими стандартами, а дополняет их, создавая сквозную систему документирования качества. Вы не можете применить ГОСТ 31458 без привязки к конкретному ГОСТу на трубы (например, 10705 или 8732). Это связка. И всё.
Взаимосвязь с ТУ производителя
Часто производители работают по собственным Техническим Условиям (ТУ). В этом случае ГОСТ 31458-2012 тоже применим. В формах И1 и И2 просто указывается ссылка на ТУ вместо ГОСТа. Главное, чтобы методы испытаний в ТУ были аттестованы и соответствовали требованиям безопасности.
При приемке труб по ТУ будьте внимательнее. Иногда в ТУ закладываются сниженные требования к контролю. Например, вместо 100% гидроиспытаний — выборочный контроль. Это удешевляет трубу, но повышает риски. Если ваш проект требует 100% контроля, а в ТУ стоит выборка — вы имеете право требовать дополнения к договору. Цены, кстати, плавают.
Практические рекомендации для специалистов
На основе многолетнего опыта приемки труб для критичных узлов машиностроительного производства сформулирую четкие рекомендации. Проверяли на практике. Первое правило: не верьте на слово. Второе правило: перепроверяйте первое.
- Требуйте полный пакет документов. Перед приемкой убедитесь, что у вас на руках не только сертификат/паспорт, но и полный комплект протоколов испытаний по формам И1 и И2, на которые есть ссылки в основном документе. Отсутствие формы И2 на химический анализ — красный флаг.
- Проводите выборочный входной контроль. Даже при наличии идеальных протоколов всегда есть риск человеческого фактора или подлога. Выборочно проверяйте геометрию (наружный диаметр, толщину стенки) и внешние дефекты (заусенцы, вмятины, ржавчину).
- Сверяйте номера. Буквально сличайте номера плавки и партии в документах с маркировкой на трубах. Это занимает минуту, но спасает от серьезных проблем. Если маркировка стерта — требуйте восстановления или бракуйте.
- Обращайте внимание на частые дефекты. Для электросварных труб: непровар по шву, чрезмерный грат. Для бесшовных: расслоение металла, волосовины. Эти дефекты должны быть отражены в протоколах дефектоскопии.
- Доверяйте, но проверяйте. При малейших сомнениях в качестве партии инициируйте проведение независимой экспертизы в аккредитованной лаборатории. Сверьте результаты с предоставленными протоколами. В 90% случаев это заставляет поставщика быть более добросовестным.
Сомневаетесь? Запросите образцы смет на ремонт трубопроводов после аварий. Цифры говорят сами за себя. Расходы на независимую экспертизу (около 30 тысяч рублей) ничтожны по сравнению с риском.
Типичные ошибки при заполнении форм
Часто в формах И2 встречаются ошибки, которые формально не бракуют документ, но вызывают вопросы. Например, отсутствие единиц измерения (МПа вместо пустого места), округление значений не по правилам (5.456 вместо 5.46), отсутствие даты испытания. Такие документы могут быть отклонены строгим заказчиком.
Еще одна проблема — «разнобой» в данных. В паспорте одна марка стали, в протоколе химанализа — другая. Это случается при ошибке оператора. Внимательная сверка выявляет это сразу. Не ленитесь проверять каждую цифру. Точка.
Вопросы по приемке и документации
Вопрос: Можно ли принять трубу, если протокол И2 потерян, но есть копия?
Ответ: Только если копия заверена производителем. Простая ксерокопия для ответственных объектов не подойдет. Требуйте оригинал или нотариальную копию.
Вопрос: Какой срок действия протоколов испытаний?
Ответ: Протоколы действительны для конкретной партии. Если труба лежит на складе 5 лет, протоколы все еще valid, но нужно проверить состояние металла (коррозия). Документ не стареет, металл стареет.
Вопрос: Кто несет ответственность за достоверность данных в форме И2?
Ответ: Производитель продукции. Лицо, подписавшее протокол, и руководитель лаборатории. При выявлении подлога возможна уголовная ответственность.
Вопрос: Сколько стоит восстановление утраченных протоколов?
Ответ: Производитель может выдать дубликат бесплатно или за символическую плату. Но если нужно провести повторные испытания — это за ваш счет. Храните бумаги.
ГОСТ 31458-2012 — это не просто бюрократическая бумажка. В руках грамотного инженера это мощное оружие для защиты интересов производства, позволяющее гарантировать, что в цех поступит именно тот материал, который был заказан, и который обеспечит надежную работу вашей продукции на годы вперед. Грамотное применение стандарта является маркером технологической зрелости предприятия. Ну, вы поняли.
