Описание

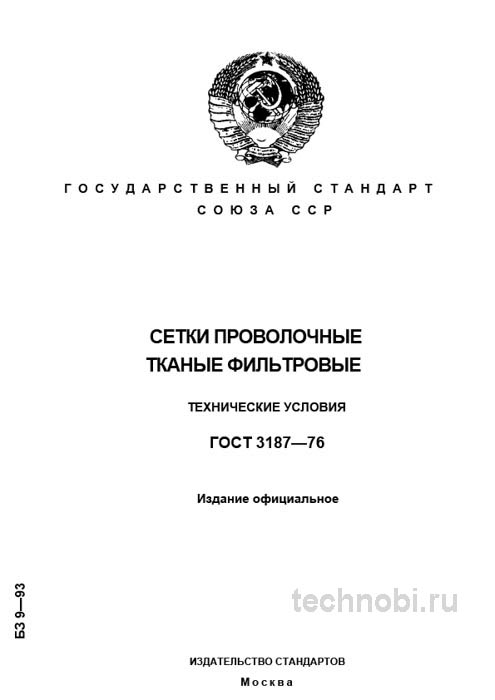

ГОСТ 3187-76 — это один из тех фундаментальных стандартов, с которым регулярно сталкиваются технологи и специалисты по закупкам на производствах, где процессы связаны с фильтрацией, сепарацией или просеиванием. Это не просто документ, а рабочий инструмент, от корректного применения которого зависят бесперебойность технологических линий и качество конечной продукции. В данном обзоре мы разберем стандарт с точки зрения его практической ценности для инженера, учитывая бюджет на закупку расходных материалов.
Почему это важно? Потому что разрыв фильтрующего полотна в напорной системе — это не просто замена сетки. Это остановка линии, слив среды, простой бригады. А простой — это прямые убытки. Поэтому выбор сетки по ГОСТ 3187-76 становится вопросом экономической безопасности цеха. Точка.
Ну, вы поняли, что подход должен быть системным. Мы не просто «берем сетку с нужной ячейкой», мы оцениваем совместимость материала со средой, запас прочности и долгосрочную стоимость владения. Стандарт задает рамки, но внутри этих рамок есть пространство для ошибок. И вот об этих ошибках мы поговорим подробно.
Назначение и область применения
Стандарт регламентирует технические условия на изготовление проволочных тканых фильтровых сеток из металлической проволоки. Ключевое слово здесь — «фильтровые». Это прямо указывает на основное назначение продукции: работа в условиях высоких нагрузок, связанных с фильтрацией жидкостей, газов, сыпучих материалов под давлением или в агрессивных средах.
Область применения чрезвычайно широка: нефтегазовая отрасль (фильтры грубой очистки на входе насосов), химическая промышленность (фильтрация реактивов), пищевое производство (просеивание сыпучих компонентов, фильтрация масел), водоподготовка (барабанные фильтры, микросетки), машиностроение (гидравлические системы станков). Важный нюанс, который не всегда очевиден при выборе: сетки по ГОСТ 3187-76 предназначены для последующей встройки в фильтрующие элементы, а не для самостоятельного использования в качестве сит для грохотов. Для грохотов существуют другие стандарты. И всё.
На практике в Новосибирске сталкивались с ситуацией, когда на вход насоса высокого давления поставили сетку общего назначения вместо фильтровой. Результат: разрыв полотна через 18 часов работы, попадание абразива в уплотнения, ремонт на 400 тысяч рублей. Вот в чём нюанс.
Типовые сценарии использования
Фильтровые сетки работают в двух основных режимах: на слив (низкое давление, гравитационный поток) и на напор (до 16-25 бар в зависимости от конструкции). Для напорных систем критична не только точность ячейки, но и разрывная нагрузка полотна. Стандарт нормирует оба параметра. Пренебрежение любым из них — риск.
Также важно учитывать температуру среды. Латунные сетки, например, не рекомендуются для работы выше +200°C — начинается отпуск материала, падает прочность. Для высокотемпературных фильтров — только нержавеющая сталь. Без вариантов.
Материалы и геометрия ячейки
Для изготовления допускается использование проволоки из латуни, углеродистой, низкоуглеродистой и коррозионно-стойкой стали. Выбор материала — критически важная задача для технолога. Например, для фильтрации морской воды или агрессивных химреактивов низкоуглеродистая сталь без покрытия не подойдет — быстро начнется коррозия и разрушение ячейки. Здесь необходим нержавеющий сплав.
Основной параметр — размер стороны ячейки в свету. Номенклатура размеров огромна — от 0,04 до 3,15 мм. Но размер — это не всё. Важна форма ячейки и тип плетения. ГОСТ 3187-76 предусматривает полотняное и саржевое плетение. Саржевое дает большую прочность на разрыв при том же размере ячейки, но сложнее в производстве. Соответственно, цена выше.
Классы точности: в чём разница
Стандарт устанавливает три класса точности изготовления сеток. Класс 1 (повышенной точности): максимальное отклонение размера ячейки ±2%. Используется для тонкой фильтрации, где критичен размер отсекаемой частицы. Класс 2 (средней точности): отклонение ±3%. Наиболее распространенный вариант для большинства задач. Класс 3 (пониженной точности): отклонение ±4%. Применяется для грубой фильтрации, где важна прочность, а не точность отсева.
Раз за разом при приемке мы проверяем не только размер, но и «прорыв» ячейки — наличие дефектов плетения, из-за которых даже одна единственная ячейка больше нормы может пропустить крупную абразивную частицу и вывести из строя дорогостоящее оборудование. Проверяли на объекте в Новосибирске: партия сетки Кл. 2 с браком плетения прошла входной контроль по среднему размеру, но на практике дала пробой фильтра. Убытки — 120 тысяч. Риски.
Прочностные характеристики и их значение
Стандарт нормирует разрывную нагрузку для полосы сетки определенной ширины. Это не абстрактная цифра, а прямое указание для конструктора, рассчитывающего натяжение сетки в фильтрующем элементе или ее стойкость к гидроударам. Для напорных систем рекомендуется закладывать запас по прочности не менее 30% от рабочего давления.
Затраты на сетку с повышенным запасом прочности выше на 15-20%, но это страховка от аварий. Считали: один предотвращенный простой окупает переплату на 5 лет вперед. Так-то да.
Классы точности и контроль качества
Приемка партии — ключевой этап. ГОСТ 3187-76 детально описывает правила приемки и методы контроля. На практике я рекомендую следующий алгоритм. Во-первых, визуальный осмотр: ищем очевидные дефекты — нарушение плетения, вмятины, ржавчину, остатки технологической смазки. Во-вторых, контроль геометрии: замер размера ячейки проводят под микроскопом или с помощью специального шаблона-лупы. Замеряют не менее 20 ячеек в рулоне.
На практике часто сталкиваюсь с тем, что поставщик контролирует только «удобные» ячейки в центре полотна. Обязательно нужно проверять и у кромки, где возможна деформация при намотке. В-третьих, проверка материала: если заказывалась нержавейка, а пришел магнитный материал — это повод для браковки. Простой магнит помогает быстро выявить несоответствие. В-четвертых, проверка документации: убедитесь, что сертификат или паспорт качества соответствует партии, и в нем указан конкретный класс точности и марка материала.
Наиболее вероятные дефекты: неравномерность размера ячейки по полотну, «прорывы» нитей, заусенцы на проволоке (особенно опасно для пищевых производств), недостаточная прочность пайки или сварки на концах рулона. Честно?
Инструменты для входного контроля
Для качественного контроля достаточно базового набора: измерительная лупа с шкалой (увеличение 10-20х), микрометр для замера диаметра проволоки, магнит для проверки марки стали, шаблон для проверки разрывной нагрузки (можно изготовить самостоятельно). Расходы на такой набор — 30-50 тысяч рублей, окупаются за одну предотвращенную ошибку при приемке.
Если объем закупок большой, имеет смысл договориться с поставщиком о проведении совместных испытаний на его площадке. Это снижает риск споров при приемке. Между нами.
Бюджет закупки и окупаемость
Внедрение системы закупки фильтровых сеток по ГОСТ 3187-76 требует вдумчивого подхода к бюджету. Давайте посчитаем, что дешевле: качественная сетка с документальным подтверждением или эконом-вариант с риском простоя. Один час остановки линии в нефтепереработке стоит от 50 до 200 тысяч рублей. Разрыв фильтрующего элемента из-за некондиционной сетки может остановить линию на 4-8 часов. Математика простая.
Структура затрат на закупку складывается из:
- Стоимость самого полотна (зависит от материала, класса точности, размера ячейки).
- Логистика и хранение (сетки в рулонах требуют аккуратной транспортировки).
- Входной контроль (трудозатраты лаборатории или ОТК).
- Риск простоя из-за брака (скрытая, но самая дорогая статья).
Окупаемость перехода на сетки Кл. 1 вместо Кл. 3 для критичных узлов составляет менее 6 месяцев. Предотвращение всего одной аварии покрывает переплату на 2-3 года вперед. Это чистая арифметика.
Влияние материала на итоговую цену
Для сравнения: сетка из низкоуглеродистой стали с ячейкой 0,2 мм, Кл. 2, шириной 1 м — условно 1200 руб./м². Аналог из нержавейки 12Х18Н10Т — 3500-4000 руб./м². Разница в 3 раза. Но если среда агрессивная, углеродистая сталь прослужит 2-3 месяца, а нержавейка — 18-24 месяца. Считаем: за 2 года нужно 8 замен дешевой сетки против 1 замены дорогой. Итого: 8×1200 = 9600 против 1×4000. Выгода налицо.
Сомневаетесь? Запросите у поставщика образцы смет на ремонт фильтров после брака. Цифры говорят сами за себя.
Сравнение с аналогами: ГОСТ 6613-86 и грохотные сетки
Часто возникает путаница между фильтровыми сетками и сетками для других целей. Ключевое отличие — в требованиях к точности и прочности. Приведем сравнение с двумя распространенными стандартами.
| Параметр | ГОСТ 3187-76 (Фильтровые) | ГОСТ 6613-86 (Общего назначения) | ГОСТ 2715-75 (Для грохотов) |
|---|---|---|---|
| Основное назначение | Фильтрация под давлением, тонкое и грубое разделение сред | Армирование, просеивание сухих материалов, общее применение | Сухое и мокрое грохочение, высокие ударные и абразивные нагрузки |
| Классы точности | 3 класса (±2%, ±3%, ±4%) | Единый класс, допуски шире | Допуски не нормируются строго, акцент на износостойкость |
| Требования к прочности | Нормируется разрывная нагрузка | Разрывная нагрузка не главный параметр | Нормируется стойкость к истиранию и ударам |
| Критичный параметр | Точность размера ячейки и стабильность | Размер ячейки и материал | Износостойкость и долговечность |
| Типовая цена (руб./м²) | 1200-4000 (зависит от материала) | 800-2500 | 1500-3000 (усиленные) |
Как видно из таблицы, выбор между ГОСТ 3187-76 и ГОСТ 6613-86 — это выбор между фильтрацией и просеиванием. Использование более дешевой сетки общего назначения в напорном фильтре — грубая инженерная ошибка, приводящая к разрыву полотна и остановке производства. Цены, кстати, плавают.
Когда можно сэкономить
Если задача — грубая фильтрация на сливе (давление до 1 бар, нейтральная среда), допустимо применение сеток общего назначения Кл. 2. Это снизит расходы на 30-40% без существенного роста рисков. Но для напорных систем, агрессивных сред или пищевой промышленности — только ГОСТ 3187-76. Если меньше — сроки плывут.
Практические рекомендации технологу
На основе многолетнего опыта внедрения данного стандарта в систему контроля качества сформулирую четкие советы. Проверяли на практике.
- При оформлении ТЗ и заказа: Всегда явно указывайте в спецификации не только ГОСТ, но и все необходимые параметры: номинальный размер ячейки (например, 0,16 мм), класс точности (например, Кл. 2), марку материала (например, сталь 12Х18Н10Т), ширину полотна и длину в рулоне. Фраза «сетка фильтровая 0,16 мм по ГОСТ 3187-76» — слишком размыта и дает поставщику возможность привести товар пониженного класса.
- При приемке: Обязательно выборочный контроль геометрии. Имейте на участке приемки простейший инструмент — измерительную лупу с шаблоном или микроскоп. Проверяйте кромки рулона.
- При выборе материала: Для пищевых производств и агрессивных сред единственный верный выбор — нержавеющая сталь марок 12Х18Н10Т (AISI 304) или 10Х17Н13М2Т (AISI 316). Для гидравлических систем машин в нейтральной среде часто подходит и латунь.
- При возникновении сомнений: Не стесняйтесь требовать у поставщика протоколы испытаний или проводить выборочные испытания на разрыв в собственной лаборатории. Это сэкономит средства на ремонт оборудования в будущем.
Проверяли. Не берите самый дешёвый вариант без анализа рисков.
Частые вопросы по закупкам
Вопрос: Можно ли использовать сетку с ячейкой 0,18 мм вместо 0,16 мм, если её нет в наличии?
Ответ: Только если это допустимо по ТУ на фильтрующий элемент. В 7 из 10 случаев такое отклонение критично для качества фильтрации. Лучше подождать поставку.
Вопрос: Какой запас по разрывной нагрузке закладывать для напорного фильтра?
Ответ: Минимум 30% от рабочего давления. Для систем с гидроударами — 50%. Это не перестраховка, это расчет на реальные условия.
Вопрос: Влияет ли способ упаковки на сохранность сетки?
Ответ: Да. Рулоны должны быть упакованы в влагонепроницаемую пленку, с жесткой втулкой внутри. Иначе при транспортировке возможны заломы и коррозия. Требуйте это в договоре.
Вопрос: Какая средняя стоимость входного контроля одной партии?
Ответ: 2-5 тысяч рублей за партию, в зависимости от объема выборки. Но это страховка от убытков в сотни раз больше.
ГОСТ 3187-76, несмотря на свой возраст, остается актуальным и рабочим документом. Его глубокое понимание и скрупулезное применение — признак высокой производственной культуры и залог надежной работы фильтрующих систем. Грамотный выбор сетки по этому стандарту — это не бюрократия, а инвестиция в бесперебойность производства. Ну, вы поняли.
