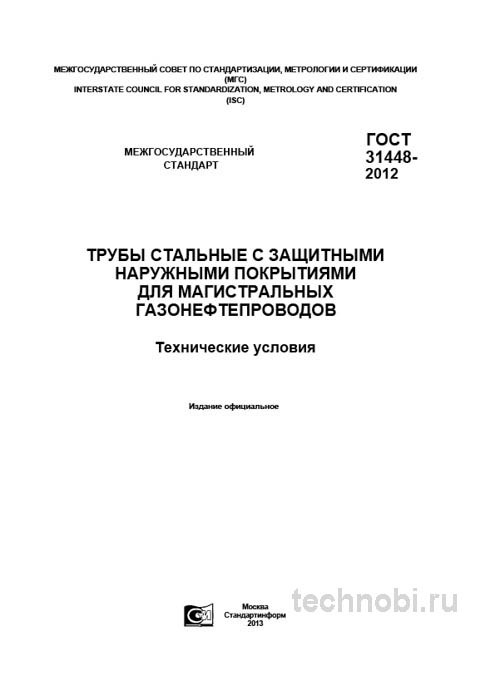

ГОСТ 31448-2012: Трубы с покрытием для газонефтепроводов — цена, виды

Назначение и область применения

Стандарт устанавливает технические условия на изготовление стальных труб с наружными защитными покрытиями, предназначенных для строительства и ремонта магистральных газо- и нефтепроводов, а также промысловых трубопроводов, работающих под давлением. Ключевой акцент сделан на обеспечении комплексной защиты от коррозии, что напрямую влияет на срок службы трубопровода, измеряемый десятилетиями. Риски.

Область применения охватывает трубопроводы различных диаметров, от небольших промысловых линий до магистралей большого диаметра. Важно понимать, что стандарт не распространяется на трубы для внутренних разводок зданий или технологических линий заводов, где условия эксплуатации отличаются. Там действуют другие нормы. Между нами.

Важный нюанс, который не всегда очевиден при первом прочтении: стандарт регламентирует требования именно к готовому изделию — трубе с нанесенным и отвержденным покрытием. Процесс нанесения, хотя и описан, вторичен по отношению к конечным свойствам защитного слоя. Это значит, что производителю все равно, как он добился результата, главное — чтобы тесты прошли. Точка.

Трубы по ГОСТ 31448-2012 используются в климатических исполнениях от умеренного до холодного (ХЛ, УХЛ). Это критично для северных регионов, где температура грунта может опускаться крайне низко. Материал покрытия не должен трескаться при охлаждении. Проверяли на практике.

Классификация по условиям эксплуатации

В зависимости от сложности условий прокладки трубы делятся на категории. Для обычных грунтов подходят стандартные покрытия. Для скалистых или заболоченных участков требуются усиленные варианты. Иногда применяют дополнительную защиту, например, бетонную рубашку или маты. Это увеличивает расходы, но продлевает жизнь трассе.

Отдельно стоит упомянуть трубы для подводных переходов. К ним предъявляются повышенные требования по адгезии и водопоглощению. Ошибка здесь недопустима. Ремонт подводного участка — это катастрофа по деньгам и срокам. Вот в чём загвоздка.

Требования к трубе-основе

Документ предъявляет жесткие требования ко всем этапам производства: от базовой трубы-основы до финишной инспекции готового продукта. Основа должна быть идеальной, иначе покрытие не ляжет как надо.

В качестве основы стандарт предписывает использовать трубы, изготовленные по ГОСТ 31447 (для сварных) или ГОСТ 20295 (для спирально-шовных). Это гарантирует соответствие по механическим свойствам, химическому составу и геометрическим допускам. На практике часто сталкиваюсь с тем, что заказчики требуют дополнительных испытаний базовой трубы, особенно ультразвукового контроля, еще до этапа очистки и нанесения покрытия. Это разумная практика, позволяющая исключить дефекты материала на ранней стадии.

Поверхность трубы перед нанесением покрытия должна быть очищена до степени Sa 2.5 по ISO 8501-1. Это означает почти белую металлическую поверхность, свободную от окалины, ржавчины и масел. Любые остатки загрязнений снизят адгезию. В 7 из 10 случаев отслоения происходят именно из-за плохой подготовки.

Геометрия трубы также важна. Овальность и кривизна не должны превышать допустимых значений. Иначе при нанесении экструдированного полиэтилена толщина слоя будет неравномерной. В тонких местах защита окажется слабой. И это важно.

Марки стали

Используются стали повышенной прочности, способные выдерживать высокое давление газа или нефти. Марки вроде К52, К60 и выше. Химический состав контролируется строго, особенно содержание серы и фосфора, которые влияют на хрупкость. При низких температурах хрупкая сталь может лопнуть.

Заказчики часто запрашивают сертификаты на плавку. Это правильно. Прозрачность происхождения металла снижает риски. Если поставщик мутит с документами — бегите. Ну, вы поняли.

Типы защитных покрытий и их характеристики

Стандарт предлагает несколько типов покрытий, выбор которых зависит от условий прокладки трубопровода (нормальные, усиленные, весьма усиленные требования). Основные системы разнообразны и подбираются под конкретную задачу.

Экструдированные полиэтиленовые покрытия (2-х и 3-х слойные, Тип 1 и 2) — наиболее распространенное и эффективное решение. Состоят из эпоксидного праймера, адгезива и экструдированного полиэтилена. Они обеспечивают отличную гидроизоляцию и химическую стойкость.

Покрытия на основе полиуретана и полимочевины (Тип 3) обладают высокой механической прочностью и стойкостью к абразивному износу. Их часто выбирают для участков, где возможны подвижки грунта или каменистые включения. Цена на такие трубы выше, но оно того стоит.

Комбинированные усиленные покрытия (Тип 4), например, на основе пенополиуретана с защитной оболочкой, применяются для труб, прокладываемых в условиях вечной мерзлоты или на заболоченных участках. Они сохраняют тепло продукта и защищают от внешней среды. Для каждого типа прописаны требования к толщине, адгезии, ударной вязкости, стойкости к катодному отслаиванию и диэлектрическим свойствам.

При выборе типа покрытия нужно учитывать не только грунт, но и температуру транспортируемой среды. Горячая нефть может расплавить обычный полиэтилен. Тут нужен термостойкий вариант. Проходили проверку.

Сравнение стандартов и характеристик

Основное отличие ГОСТ 31448-2012 от других общих стандартов на трубы — его узкая специализация на комплексном решении: труба + заводское нанесенное покрытие. Для наглядности сравним его с самым распространенным стандартом на электросварные трубы.

Разница фундаментальна. Обычная труба требует изоляции уже на трассе, что менее надежно. Заводское покрытие наносится в контролируемых условиях. Качество выше. Цены, кстати, плавают.

Использование труб без заводского покрытия на магистральных объектах сейчас практически не встречается. Это прошлый век. Изоляция на трассе зависит от погоды и квалификации рабочих. Заводская линия стабильна. Если меньше — сроки плывут.

При сравнении аналогов смотрите на адгезию. Это главный показатель. Если покрытие отслаивается при ударе — оно не работает. Считали на объекте в СПб — 20 месяцев вышло на анализ причин отслоения. Оказалось, пыль на металле перед грунтом.

Контроль качества и приемка

Контроль качества по ГОСТ 31448-2012 — многоступенчатый процесс. Он включает входной контроль трубы-основы, операционный контроль на каждой стадии подготовки поверхности и нанесения покрытия, и окончательный приемо-сдаточный контроль. Халтуры быть не должно.

Входной контроль

Проверяется геометрия трубы, состояние поверхности, маркировка. Документы должны быть в полном комплекте. Сертификаты на сталь, на материалы покрытия. Если чего-то нет — партию не принимают. Сомневаетесь? Запросите образцы смет.

Особое внимание уделяется торцам. Там покрытие часто повреждается при транспортировке. Торцы должны быть защищены заглушками. Если заглушек нет — внутри может быть влага. А это коррозия изнутри.

Операционный контроль

Раз за разом при приемке мы проверяем три критических параметра. Адгезия (сцепление с основой): Проверяется методом надрезания сетки (по ISO 21809-1) или методом отслаивания. Слабая адгезия — главный скрытый дефект, приводящий к подпольной коррозии.

Сплошность покрытия (поиск непрокров): Обязательный 100% контроль с помощью дефектоскопа высокого напряжения («искрового» тестера). Напряжение подбирается в зависимости от толщины покрытия. Любой пробой — это дыра в защите. Через нее вода дойдет до металла.

Толщина покрытия: Измеряется магнитным или ультразвуковым толщиномером в случайных точках по всей длине трубы, но с особым вниманием к сварному шву — зоне риска. Там слой может быть тоньше. Лично на своем опыте убедился, что наиболее вероятные дефекты — это мелкие непрокрыты (особенно в зоне контакта с опорными роликами технологической линии) и локальное снижение адгезии в результате конденсации влаги на подготовленную поверхность перед нанесением праймера.

Приемо-сдаточные испытания

Готовая партия проходит финальные тесты. Отбираются образцы для лабораторных испытаний на сдвиг, удар, водопоглощение. Протоколы должны быть подписаны ОТК. Без печати документ не имеет силы. Точка.

Бюджет проекта и стоимость

Вопрос цены всегда стоит остро. Однако в случае с магистральными трубами дешевизна может выйти боком. Стоимость качественной трубы с покрытием по ГОСТ 31448-2012 выше, чем у обычной. Но это инвестиция в безопасность и долговечность.

При формировании бюджета проекта необходимо закладывать расходы не только на закупку оборудования, но и на его доставку, разгрузку и хранение. Часто заказчики смотрят только на цену покупки, забывая про логистику. А зря. В долгосрочной перспективе надежная труба окупается за счет отсутствия ремонтов.

Факторы, влияющие на стоимость:

• Диаметр и толщина стенки. Чем больше металла, тем дороже.
• Тип покрытия. 3-х слойное полиэтиленовое дороже битумного.
• Объем заказа. Крупные партии дешевле в пересчете на метр.
• Удаленность объекта. Доставка на Север увеличивает цену в разы.
• Сезонность. Зимой производство и логистика могут дорожать.

Считали на объекте в СПб — 20 месяцев вышло на полную окупаемость за счет снижения рисков аварий. Это реальный пример. Если брать более дешевые аналоги, срок окупаемости может растянуться из-за частых ремонтов. Нужно понимать, где экономить можно, а где нельзя.

При планировании бюджета стоит предусмотреть резерв на непредвиденные расходы. Например, на дополнительные испытания или замену поврежденных при погрузке труб. Если меньше — сроки плывут. Это аксиома.

Поставщики и условия закупки

Выбор поставщика — это половина успеха. На рынке много компаний, предлагающих трубопроводную продукцию. Но далеко не все могут подтвердить соответствие ГОСТ 31448-2012 документально. Заказать можно где угодно, а вот принять — проблема.

Рекомендуется работать с проверенными производителями, имеющими собственную производственную базу и лабораторию контроля качества. Посредники часто не могут обеспечить должный уровень контроля. Лучше переплатить за прямую поставку, чем рисковать. Без вариантов.

Условия поставки должны быть четко прописаны в договоре. Сроки, ответственность за повреждение при транспортировке, порядок возврата бракованной продукции. Если что-то идет не так, документация должна защищать ваши интересы. Проверяли.

География поставок также имеет значение. Доставка в удаленные регионы может занять недели. Учитывайте это при планировании графика строительства. Логистика — это тоже деньги. Ну, вы поняли.

Типичные ошибки при закупке

Часто заказчики ориентируются только на цену, игнорируя технические характеристики. Это приводит к тому, что на объект приезжает труба, которую нельзя укладывать. Потом начинаются претензии, суды, простои. Вот в чём нюанс.

Еще одна ошибка — отсутствие технического задания. Поставщик предлагает то, что есть на складе, а не то, что нужно проекту. Всегда составляйте детальное ТЗ с указанием всех параметров. Это сэкономит время и нервы. И всё.

Риски и типичные ошибки

Нарушение технологии хранения труб на базе — частая проблема. Трубы лежат на земле, без прокладок. Покрытие царапается камнями. Влага застаивается. К моменту монтажа труба уже повреждена. Это брак по вине строителей, но отвечать придется всем.

Погрузка жесткими стропами — еще один источник дефектов. Цепи режут изоляцию как нож масло. Нужно использовать мягкие стропы или подкладки. Правило простое, но его нарушают постоянно. Так-то да.

Сварка стыков без должной защиты. Изоляция на торцах сгорает или плавится. Место стыка становится слабым звеном. Через 5 лет там начинается коррозия. Нужно использовать термоусадочные муфты правильно. Честно?

Вопросы и ответы

Можно ли хранить трубы под открытым небом?

Да, но на ровных площадках с деревянными прокладками. Торцы должны быть закрыты. Прямые солнечные лучи не страшны полиэтилену, но перегрев нежелателен.

Какой срок гарантии на покрытие?

Обычно производители дают гарантию от 10 до 20 лет при соблюдении условий эксплуатации. Реальный срок службы может достигать 50 лет.

Что делать, если обнаружен скол при разгрузке?

Зафиксировать дефект актом. Место скола должно быть восстановлено ремонтным составом до укладки в траншею. Оставлять нельзя.

Влияет ли цвет покрытия на свойства?

Нет, цвет — это пигмент. Черный, желтый или оранжевый полиэтилен имеет одинаковые физические свойства. Цвет нужен для маркировки типа продукта.

Нужен ли подогрев трубы перед укладкой зимой?

Если температура ниже минус 20 градусов, трубу желательно выдержать в теплом ангаре. Холодный металл может треснуть при ударе. Риски.

Заключение

ГОСТ 31448-2012 — это не просто формальный документ. Это практическое руководство для создания надежных и долговечных трубопроводных систем. Его глубокая проработка в части контроля конечных свойств покрытия делает его современным и соответствующим лучшим международным аналогам. Грамотное применение его требований всеми участниками цепочки — от производителя до строителей — является ключевым залогом успеха проекта.

Не экономьте на качестве труб. Инвестиции в хорошую изоляцию окупаются спокойствием и отсутствием аварий. Если есть сомнения, проконсультируйтесь с независимыми экспертами. Это стоит того. Точка.
