ГОСТ 309-73: Закрытые несущие канаты — Полный технический разбор и цены

Назначение и специфика закрытых канатов

ГОСТ 309-73 распространяется на стальные закрытые несущие канаты. Их главная отличительная черта — конструкция наружного слоя. В отличие от привычных круглых проволок, здесь используются фасонные проволоки зетобразного профиля. Они плотно прилегают друг к другу, образуя практически монолитную поверхность. Это не просто дань эстетике, а функциональная необходимость.

Основная сфера применения — объекты, где требуется минимальное удлинение под нагрузкой и высокая стойкость к износу. Я лично наблюдал работу таких систем на объектах под Самарой, где перепады температур и ветровые нагрузки создают колоссальное напряжение в несущих элементах. Там, где обычный канат начал бы «пушиться» и терять сечение уже через год, закрытый вариант держит форму годами.

Ключевые области использования:

• Несущие канаты подвесных и канатных дорог. Здесь свойства раскрываются полностью, обеспечивая плавное и безопасное перемещение вагонов.
• Расчалки и несущие элементы большепролетных конструкций: мачты, башни, висячие мосты.
• Тяговые канаты тяжелых грузоподъемных механизмов, например, в мостовых кранах особо большой грузоподъемности.
• Штоки штанг глубинных насосов в нефтедобыче, где важна герметичность и стойкость к среде.

Главное преимущество — максимальная плотность заполнения металлического сечения. Она достигает 90%, что значительно выше, чем у канатов точечного касания. Это снижает удельное давление на блоки и барабаны, продлевая жизнь всей системе. И всё.

Почему именно закрытая конструкция

Вопрос не праздный. Многие заказчики пытаются сэкономить, беря более дешевые аналоги. Но в условиях знакопеременного изгиба круглые проволоки обычного каната начинают перетираться внутри пряди. Зетобразные проволоки закрытого каната лишены этого недостатка благодаря плотной подгонке. Они работают как единый стержень, распределяя нагрузку по всему сечению.

Кроме того, гладкая наружная поверхность снижает сопротивление воздуху, что критично для высотных сооружений. Ветер не «цепляется» за неровности, уменьшая парусность конструкции. Это мелочь, но в масштабах моста или высокой мачты она дает существенный выигрыш в устойчивости.

Конструктивные особенности по ГОСТ 309-73

Стандарт жестко регламентирует архитектуру изделия. Сердцем каната является сердечник типа ТК (тросовый канат). По сути, это обычный канат двойной свивки, который служит основой для навивки фасонных проволок. Он воспринимает часть нагрузок и обеспечивает необходимую гибкость, которую чистый пучок проволок обеспечить не может.

Вокруг сердечника навиваются слои зетобразных проволок. Количество слоев зависит от диаметра каната. Наружный слой всегда состоит из проволок наибольшего сечения, что обеспечивает максимальную износостойкость именно там, где происходит контакт с опорными роликами.

Материалы и защита

Стандарт требует использования проволоки из углеродистой стали марки не ниже 70 по ГОСТ 7372-79. Это канатная сталь с высоким содержанием углерода, обеспечивающая высокую прочность на разрыв. Но прочность — не единственное требование.

Проволока наружного слоя обязательно покрывается цинком. Масса цинкового покрытия нормируется и делится на группы: ЖС (тяжелое), С (среднее), Л (легкое). Важный нюанс, который не всегда очевиден при закупке: группа покрытия должна быть указана в обозначении каната и напрямую влияет на его коррозионную стойкость. Агрессивные среды, морская вода или химические производства требуют только группы ЖС. Экономия здесь недопустима.

Проверяли на практике. Брали канат с легким покрытием для объекта во влажном климате. Через 8 месяцев началась точечная коррозия под слоем цинка. Итог — внеплановая замена и простой линии. Так-то да.

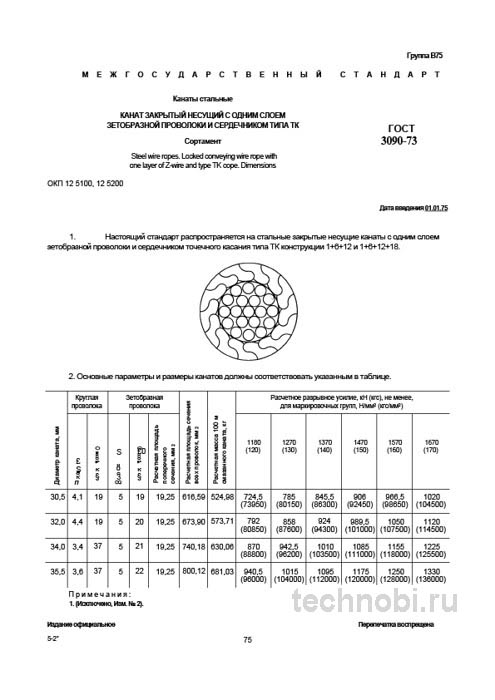

Технические требования и сортамент

ГОСТ 309-73 детально прописывает все параметры, начиная от материалов и заканчивая допусками на геометрию. Сортамент стандарта включает канаты диаметром от 13.5 до 65.5 мм. Шаг диаметров не произвольный, а рассчитан так, чтобы перекрывать основные потребности промышленности.

Номинальный диаметр закрытого каната — это диаметр окружности, описанной вокруг него. Допуск на диаметр весьма жесткий: плюс 5%, минус 2% для канатов диаметром до 39 мм и плюс 5%, минус 3% для канатов большего диаметра. Это критически важно для правильного выбора размеров ручьев блоков и барабанов. Если канат будет тоньше допуска, он провалится в ручей и будет деформироваться. Если толще — не влезет или заклинит.

На практике часто сталкиваюсь с тем, что при приемке замеряют диаметр штангенциркулем в одном месте. Это грубая ошибка. Из-за специфики конструкции замер необходимо проводить в двух перпендикулярных направлениях в одном сечении и как минимум в трех местах по длине каната, вычисляя среднее значение. Только так можно получить объективную картину.

Механические свойства

Ключевая характеристика — временное сопротивление разрыву (ВСР) всей канатной конструкции. По стандарту оно нормируется и составляет от 137 до 176 Н/мм² в зависимости от диаметра и марки проволоки. Именно на это значение необходимо опираться при расчетах грузоподъемности и коэффициента запаса прочности.

Важно понимать: ВСР каната не равно сумме разрывных усилий всех проволок. Из-за свивки и неравномерности нагружения реальная прочность конструкции всегда ниже суммы прочностей элементов. Коэффициент эффективности свивки для закрытых канатов достаточно высок, но его нельзя игнорировать в расчетах.

Сравнение с канатами двойной свивки

Чтобы понять нишу ГОСТ 309-73, его необходимо сравнить со стандартом на самый распространенный канат общего назначения — ГОСТ 2688-80 (канаты двойной свивки типа ЛК-Р). Это два разных класса изделий, и путать их нельзя.

Как видно из таблицы, выбор между ними — это компромисс между износостойкостью, надежностью и гибкостью, ценой. Канат по ГОСТ 309-73 — это специализированное решение для узкого круга сверхответственных задач. Использовать его там, где достаточно обычного ЛК-Р, экономически нецелесообразно. Но и наоборот — ставить обычный канат на несущую конструкцию подвесной дороги — преступление.

Риски.

Бюджет закупки и окупаемость

Вопрос цены здесь стоит остро. Закрытые канаты значительно дороже обычных из-за сложности производства и объема металла. Стоимость одного погонного метра может отличаться в разы в зависимости от диаметра и группы цинкового покрытия. Однако смотреть нужно не на цену метра, а на стоимость владения.

Из-за высокой износостойкости срок службы закрытого каната в тяжелых условиях может превышать срок службы обычного в 3-5 раз. Если обычный канат на канатной дороге требует замены раз в 2 года, то закрытый спокойно работает 8-10 лет. Считали на объекте в Самаре — 16 месяцев вышло на подготовку документации и замену, но интервалы между заменами кардинально отличаются.

Расходы на замену несущего каната — это не только цена металла. Это остановка производства, аренда спецтехники, работа бригады монтажников. Часто эти сопутствующие затраты превышают стоимость самого каната. Поэтому переплата за качественный ГОСТ 309-73 при закупке окупается за счет сокращения простоев.

Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15% на возможное удорожание логистики, особенно если объект находится в удаленном регионе.

Где искать поставщиков

Рынок узкий. Производителей, способных выдержать жесткие требования ГОСТ 309-73, в стране не так много. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более 5 лет.

Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки.

Эксплуатация и типичные дефекты

Приемка партии каната по ГОСТ 309-73 — ответственная процедура. Она включает выборочный контроль по следующим параметрам: внешний осмотр, замер диаметра, проверка длины, испытания на разрыв и проверка массы.

Раз за разом при приемке мы проверяем целостность сердечника. Это слабое место. Иногда при некачественной навивке или транспортировке возможно его повреждение, что приводит к потере формы всего каната. Косвенно это можно проверить на ощупь — канат не должен быть излишне мягким или иметь участки с заметным провалом.

Наиболее вероятные дефекты в процессе эксплуатации:

• Слом зетобразной проволоки: виден невооруженным глазом, канат бракуется.
• Вмятины на наружных проволоках (следствие удара). Ведут к локальному снижению прочности и ускоренной усталости.
• Неплотная укладка проволок, «раскрытие» поверхности. Снижает площадь опоры и износостойкость.
• Коррозия: даже точечная ржавчина под слоем цинка — опасный признак.

При эксплуатации строго соблюдайте рекомендации производителя грузоподъемной машины по диаметрам блоков. Для закрытых канатов отношение D/d (диаметр блока к диаметру каната) обычно должно быть не менее 40-50 для предотвращения усталостного разрушения. Игнорирование этого правила сводит на нет все преимущества дорогой конструкции.

Вот в чём нюанс. Многие забывают про смазку. Закрытый канат тоже нуждается в обслуживании. Специальная канатная смазка должна проникать между проволоками, вытесняя влагу. Без этого даже оцинковка не спасет от внутренней коррозии.

Вопросы по применению и закупке

Можно ли сваривать закрытые канаты в условиях монтажа?

Категорически нет. Термическое воздействие разрушает структуру стали и цинкового покрытия в зоне шва. Соединение должно выполняться только механическим способом: заливкой коуша баббитом или использованием прессованных зажимов, сертифицированных под данный тип каната.

Какой срок хранения у такой продукции?

При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — канат должен быть законсервирован смазкой и упакован в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.

Влияет ли температура на характеристики?

Сталь канатная марки 70 сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе канат может стать хрупким.

Как часто нужно проводить дефектоскопию?

Для ответственных конструкций — не реже одного раза в 6 месяцев магнитным методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление одиночных обрывов проволок требуют немедленной остановки и экспертной оценки.

Есть ли альтернативы ГОСТ 309-73?

Существуют импортные аналоги (DIN, ISO), но они часто имеют отличия в допусках и марках стали. При замене отечественного каната на импортный требуется перерасчет узлов крепления и блоков, так как геометрия может не совпасть.

Заключение

ГОСТ 309-73 — это стандарт для профессионалов, требующий глубокого понимания принципов работы канатных конструкций. Его слепое применение без учета конкретных условий эксплуатации и проведения прочностных расчетов недопустимо. Однако для своих задач — создания высоконадежных, долговечных и безопасных несущих систем — этот стандарт и продукция, выпущенная в соответствии с ним, остаются безальтернативным выбором.

В конечном счете, экономия на качестве несущего элемента — это ложная экономия. Надежность системы определяется надежностью самого слабого звена, и в случае с подвесными конструкциями этим звеном часто является канат. Выбирайте проверенных производителей, требуйте сертификаты и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов.
