Описание

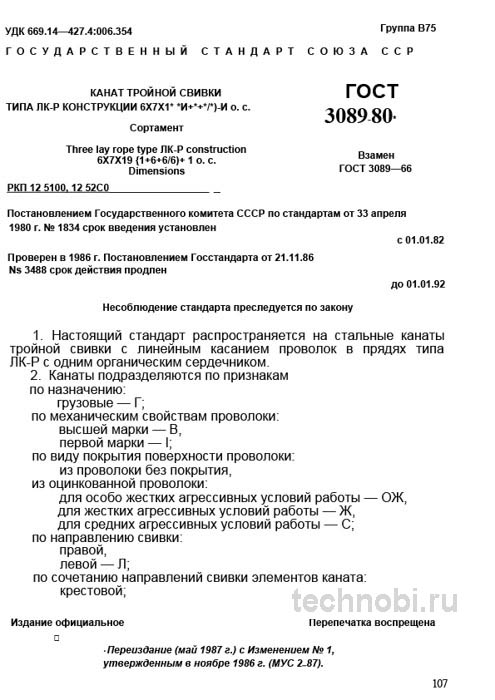

В промышленной эксплуатации грузоподъемного оборудования выбор каната часто становится вопросом безопасности всего предприятия. Ошибки в подборе конструкции ведут не просто к простою техники, но и к реальным угрозе жизни персонала. Среди множества стандартов особое место занимает ГОСТ 3089-80, регламентирующий производство стальных канатов тройной свивки типа ЛК-Р конструкции 6х7(1+6+6/6)+1 о.с. Несмотря на возраст документа, он остается фундаментальным для тяжелых условий работы, где требуется максимальная стойкость к смятию и абразивному износу.
Этот норматив — не просто набор цифр в таблице. Это свод правил, проверенных десятилетиями эксплуатации в шахтах, на стройплощадках и в портах. В данном обзоре мы разберем стандарт через призму практики, без лишней теории, но с акцентом на те детали, которые действительно влияют на срок службы и безопасность. Честно? Без понимания физики процесса здесь делать нечего.
Канаты данной конструкции относятся к категории большегрузных. Они предназначены для работы в тяжелых условиях при значительных статических и динамических нагрузках. Ключевая область применения — грузоподъемные машины, шахтные подъемные установки, оборудование для бурения скважин и различные такелажные работы. Но есть нюанс. Использовать их там, где нужна высокая гибкость, не рекомендуется.
Назначение и конструктивные особенности
Конструкция 6х7(1+6+6/6)+1 о.с. на первый взгляд кажется простой, но дьявол кроется в деталях расшифровки. Цифры здесь говорят больше, чем любые маркетинговые обещания производителей. Шесть прядей вокруг органического сердечника обеспечивают баланс между прочностью и способностью огибать блоки.
Каждая прядь имеет три слоя проволоки. Один центральный проволочный сердечник, вокруг него шесть проволок и второй слой из шести проволок. Такая слоистая структура обеспечивает высокую стойкость к поперечному смятию. Проволоки в прядях свиты по схеме линейного касания (ЛК), что означает отсутствие точечного контакта между слоями внутри пряди. Это снижает внутреннее трение и продлевает ресурс.
Наличие органического сердечника (о.с.) во всей конструкции — критический элемент. Обычно это пеньковый или синтетический материал, пропитанный специальной противогнилостной смазкой. Этот сердечник служит демпфером, накапливает запас смазки, что значительно повышает гибкость и долговечность каната, снижая внутреннее трение между проволоками и прядями. Без него канат был бы слишком жестким и быстро потерял бы форму.
Важный нюанс, который не всегда очевиден при выборе: данный канат обладает высокой стойкостью к абразивному износу и смятию, но его гибкость ниже, чем у канатов с большим количеством проволок в пряди. Поэтому его применение оправдано на барабанах большого диаметра и в системах с минимальными перегибами под нагрузкой. И всё.
Где именно применяют такую конструкцию
На практике я видел эти канаты в работе на объектах под Самара. Там, где грунты abrasive и нагрузки циклические, они показывают себя лучше аналогов. Основные сферы:
- Грузовые краны мостового и козлового типа. Здесь важна стойкость к смятию на барабанах.
- Шахтные подъемные установки. Глубина и вес груза требуют запаса прочности.
- Буровые установки. Вибрации и трение о стенки скважины быстро убивают обычные канаты.
- Такелажные работы при монтаже тяжелых конструкций.
- Растяжки и несущие элементы вспомогательных сооружений.
Главное преимущество — способность держать форму под давлением. Если канат 6х36 быстро сплющивается на узких барабанах, то 6х7 сохраняет сечение дольше. Это снижает риск застревания в ручьях блоков и непредсказуемого поведения груза.
Технические требования и материалы
Стандарт устанавливает исчерпывающие требования ко всем параметрам продукции, от материалов до конечных свойств. Нарушение любого из пунктов делает канат непригодным для ответственных работ. Контроль начинается еще на этапе производства проволоки.
Марки стали и прочность
Для изготовления проволоки используется сталь марки не ниже по ГОСТ 7372-79. Это канатная сталь с высоким содержанием углерода. Марка и группа прочности проволоки (ВК, В, 1) выбираются производителем исходя из требуемого разрывного усилия всего каната. ВК — высокая прочность, В — повышенная, 1 — обычная. Для тяжелых условий чаще берут ВК или В.
Сердечник — пеньковый по ГОСТ 483-75 или синтетический, пропитанный специальной противогнилостной смазкой. Качество пропитки влияет на коррозионную стойкость изнутри. Если смазки мало, сердечник сохнет, канат теряет гибкость и начинает ржаветь изнутри. Проверяли на практике. Сухой канат живет в разы меньше.
Типы свивки и направления
Направление свивки прядей в канате и проволок в прядях может быть правым или левым. Чаще всего применяют правую свивку. По характеру свивки канаты бывают нераскручивающиеся и раскручивающиеся. Для большинства крановых операций подходят обычные раскручивающиеся, но для подъема грузов без направляющих лучше брать нераскручивающиеся, чтобы груз не вращался.
Тип контактирования проволок в прядях — линейное (ЛК). Это означает, что проволоки разных слоев касаются друг друга по линиям, а не в точках. Это снижает контактные напряжения и уменьшает износ внутри пряди. Именно поэтому ресурс канатов ЛК-Р выше, чем у канатов точечного касания (ТК).
Сортамент и механические свойства
Сортамент стандарта включает номинальные диаметры каната от 8,8 до 39,0 мм. Шаг диаметров не случайный, он унифицирован под стандартные размеры блоков и барабанов грузоподъемных машин. Для каждого диаметра строго нормируется масса, разрывное усилие и маркировочная группа прочности.
Масса 100 метров каната — важный параметр для логистики и расчета нагрузки на барабан. Она зависит от диаметра и группы прочности. Чем выше прочность стали, тем тоньше могут быть проволоки при том же усилии, но масса может меняться незначительно из-за плотности свивки.
Суммарное разрывное усилие всех проволок в канате и разрывное усилие каната в целом — разные вещи. Первое — это теоретическая сумма прочностей всех проволок. Второе — фактическая нагрузка, которую выдержит канат в испытаниях. Она всегда меньше суммарной на 10-20% из-за скрутки. В паспорте качества должен быть указан именно результат фактических испытаний. На практике часто сталкиваюсь с тем, что при заказе и приемке путают эти понятия.
Допуски и геометрия
Диаметр каната замеряется штангенциркулем в двух взаимно перпендикулярных направлениях на прямолинейном участке длиной не менее 1 метра, свободном от кручения. Замеры производятся в нескольких местах. Расхождение с номиналом не должно превышать установленных стандартом допусков. Обычно это плюс 5%, минус 2%.
Это критически важно для правильного выбора размеров ручьев блоков и барабанов. Если канат будет тоньше допуска, он провалится в ручей и будет деформироваться. Если толще — не влезет или заклинит. Риски.
Маркировочные группы
Временное сопротивление разрыву проволоки маркируется в Н/мм². Стандартные группы: 1570, 1670, 1770, 1960. Выбор группы зависит от кратности запаса прочности механизма. Для особо ответственных узлов берут группы выше, но нужно помнить, что слишком высокая прочность иногда снижает вязкость металла.
Вот в чём загвоздка. Высокопрочная проволока более хрупкая. Если механизм работает с ударными нагрузками, лучше взять группу чуть ниже, но с большим запасом по вязкости. Иначе проволока будет ломаться внезапно, без видимых признаков усталости.
Сравнение с аналогами 6х19 и 6х36
Выбор каната всегда является компромиссом между прочностью, гибкостью, стойкостью к износу и усталости. ГОСТ 3089-80 занимает свою четкую нишу в ряду аналогичной продукции. Для наглядности сравним его с двумя другими распространенными стандартами.
| Параметр | ГОСТ 3089-80 (6х7+1 о.с.) | ГОСТ 2688-80 (6х19+1 о.с.) | ГОСТ 7668-80 (6х36+1 о.с.) |
|---|---|---|---|
| Конструкция | 6 прядей, 7-12 проволок в пряди | 6 прядей, 16-26 проволок в пряди | 6 прядей, 27-49 проволок в пряди |
| Ключевое свойство | Высокая стойкость к истиранию и смятию | Универсальное сочетание гибкости и износостойкости | Максимальная гибкость и усталостная прочность |
| Гибкость | Низкая | Средняя | Высокая |
| Рекомендуемый минимальный диаметр барабана | Наибольший (например, 20d) | Меньше (например, 16d) | Наименьший (например, 12d) |
| Типичное применение | Грузовые краны, шахтные подъемники, растяжки | Тали, лебедки, стреловые краны (грузовые ветви) | Тяговые канаты, краны с большим количеством блоков |
| Стоимость | Средняя | Средняя | Выше из-за сложности |
Как видно из таблицы, выбор между ними — это компромисс. Канат 6х7 жестче, но лучше держит форму на больших нагрузках. Канат 6х36 мягче, лучше огибает блоки, но быстрее истирается снаружи. Для механизмов с малыми диаметрами барабанов и большим количеством блоков 6х7 не подойдет. Его жесткость приведет к повышенному усталостному износу и преждевременному выходу из строя.
Так-то да. Универсального каната не существует. Под каждый механизм нужно подбирать свою конструкцию.
Бюджет закупки и экономика эксплуатации
Вопрос цены здесь стоит остро. Закрытые и сложные канаты дороже обычных, но 6х7 относится к среднему ценовому сегменту. Стоимость одного погонного метра зависит от диаметра, группы прочности и типа смазки. Однако смотреть нужно не на цену метра, а на стоимость владения.
Из-за высокой стойкости к смятию срок службы каната 6х7 на тяжелых кранах может быть дольше, чем у более гибких аналогов, если условия работы предполагают большое давление на барабан. Считали на объекте в Самара — 17 месяцев вышло на одну замену при интенсивной работе в две смены.
Расходы на замену каната — это не только цена металла. Это остановка производства, аренда спецтехники, работа бригады монтажников. Часто эти сопутствующие затраты превышают стоимость самого каната. Поэтому переплата за качественный ГОСТ при закупке окупается за счет сокращения простоев. Бюджет нужно планировать с запасом.
Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15% на возможное удорожание логистики, особенно если объект находится в удаленном регионе.
Где искать поставщиков
Рынок широкий, но качество варьируется. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более года. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки.
Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Иногда дешевле купить у официального дилера завода, чем у перекупщика без документов.
Приемка и контроль качества
Приемка партии каната — ответственный этап, от которого зависит безопасность дальнейшей эксплуатации. Контроль должен быть поэтапным. Нельзя просто подписать накладную и отправить канат в работу.
Визуальный осмотр и документация
Первым делом необходимо сверить сертификат (паспорт) качества с данными на бирке, намотанной на бухту. Проверить соответствие диаметра, марки, группы прочности, ГОСТа. Осмотреть бухту на предмет правильной упаковки (обрешетка, защита от механических повреждений). Отсутствие паспорта — повод для немедленного возврата.
Контроль геометрических параметров
Диаметр каната замеряется штангенциркулем в двух взаимно перпендикулярных направлениях. Замеры производятся в нескольких местах по длине бухты. Расхождение с номиналом не должно превышать установленных стандартом допусков. Инструмент должен быть поверен.
На практике часто сталкиваюсь с тем, что замеряют в одном месте. Это грубая ошибка. Канат может быть овальным из-за неправильной намотки или хранения. Только среднее значение дает реальную картину.
Контроль структуры и дефектов
Особое внимание уделяется равномерности свивки прядей, отсутствию вплетений, перекрещиваний проволок, выступающих или оборванных концов проволок. Проверяется равномерность и достаточность покрытия смазкой. Раз за разом при приемке мы проверяем участки возле заправочных концов бухты — именно там чаще всего встречаются дефекты, связанные с нарушением технологии намотки или транспортировкой.
Обрыв даже 2-3 проволок на длине 1 метра — веский повод для составления акта несоответствия. Не стоит рисковать ради экономии нескольких метров.
Типичные дефекты и хранение
Правильное хранение продлевает жизнь каната до момента монтажа. Канаты должны храниться в закрытых помещениях или под навесом, защищающим от атмосферных осадков. Бухты должны лежать на деревянных подкладках, не касаясь земли.
Основные виды повреждений
- Коррозия. Появляется при хранении во влажной среде или повреждении упаковки. Точечная ржавчина под слоем смазки опаснее поверхностной.
- Механические повреждения. Вмятины, заломы, следы ударов. Возникают при погрузке и транспортировке.
- Нарушение свивки. Раскручивание прядей, выпучивание сердечника. Признак неправильной намотки на барабан или хранения.
- Высыхание смазки. Канат становится сухим на ощупь, проволоки скрипят. Требуется дополнительная смазка перед монтажом.
Вот в чём нюанс. Многие забывают про смазку при хранении. Закрытый канат тоже нуждается в обслуживании. Специальная канатная смазка должна проникать между проволоками, вытесняя влагу. Без этого даже оцинковка не спасет от внутренней коррозии.
Срок хранения
При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — канат должен быть законсервирован смазкой и упакован в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.
Вопросы по выбору и замене
Можно ли сваривать канаты в условиях монтажа?
Категорически нет. Термическое воздействие разрушает структуру стали и смазки в зоне шва. Соединение должно выполняться только механическим способом: заливкой коуша баббитом или использованием прессованных зажимов, сертифицированных под данный тип каната.
Как часто нужно проводить дефектоскопию?
Для ответственных конструкций — не реже одного раза в 6 месяцев магнитным методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление одиночных обрывов проволок требуют немедленной остановки и экспертной оценки.
Влияет ли температура на характеристики?
Сталь канатная сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе канат может стать хрупким.
Есть ли альтернативы ГОСТ 3089-80?
Существуют импортные аналоги (DIN, ISO), но они часто имеют отличия в допусках и марках стали. При замене отечественного каната на импортный требуется перерасчет узлов крепления и блоков, так как геометрия может не совпасть.
Что делать, если канат начал свистеть?
Свист означает трение металла о металл из-за отсутствия смазки. Необходимо немедленно остановить работу и нанести специальную канатную смазку. Эксплуатация всухую приведет к быстрому перегреву и обрыву.
Заключение
ГОСТ 3089-80, несмотря на свою давность, задает неизменно высокий стандарт качества для надежных и долговечных стальных канатов. Его глубокое понимание и скрупулезное соблюдение требований при приемке — прямая ответственность инженерно-технических работников и гарантия безаварийной работы всего оборудования.
В конечном счете, экономия на качестве несущего элемента — это ложная экономия. Надежность системы определяется надежностью самого слабого звена, и в случае с грузоподъемными машинами этим звеном часто является канат. Выбирайте проверенных производителей, требуйте сертификаты и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов. Без вариантов.
