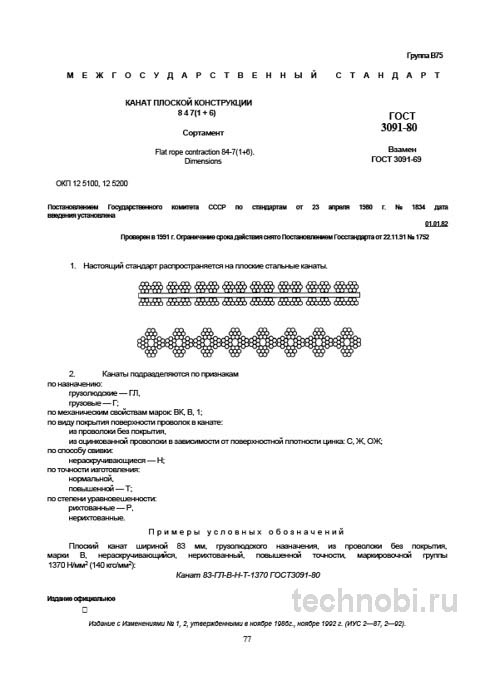

ГОСТ 3091-80: Плоские канаты 8x4x7 и цена ошибки при выборе

Назначение и область применения

Плоский канат по ГОСТ 3091-80 предназначен для работы в качестве грузового элемента в оборудовании, где требуется большая опорная поверхность и устойчивость. Его ключевые области применения охватывают несколько отраслей. Это не универсальное решение, а специализированный инструмент.

Грузоподъемные механизмы в основном, это челюстные захваты, траверсы, полотна грейферов. Широкое плоское полотно идеально распределяет давление на хрупкие или сыпучие грузы. Лесоматериалы, рулонный металл, контейнеры. Круглый канат здесь не подойдет. Он будет точечно давить на груз.

Тяговые органы в некоторых типах подъемников, шахтных установок и буровых лебедок, где необходимо исключить перекручивание и обеспечить стабильное набегание на барабан. Плоский канат ложится ровным слоем. Это важно для равномерного износа.

Такелажные работы для строповки и обвязки крупногабаритного оборудования. Плоская форма лучше обжимает груз. Меньше риск соскальзывания. Это критично при транспортировке ценных грузов.

Важный нюанс, который не всегда очевиден при выборе: данный канат не предназначен для работы на блоках малого диаметра в динамическом режиме. Его стихия — статичная или малоамплитудная работа с преимущественно прямой нагрузкой. И это важно.

Область его применения чрезвычайно широка. От горнодобывающей промышленности до строительных площадок и портовых терминалов. Это не рекомендация, а требование. Если вы работаете на опасном производственном объекте, этот стандарт будет в спецификации. Без него эксплуатацию не разрешат.

Важно понимать контекст. Стандарт был разработан в эпоху, когда требования к безопасности были жесткими, но технологии другими. Поэтому многие процедуры предполагают ручное участие оператора. Это накладывает отпечаток на воспроизводимость результатов. Между нами, человеческий фактор здесь играет ключевую роль. Если снабженец ошибся в маркировке, канат не подойдет.

Область применения распространяется на все виды плоских канатов двойной свивки с органическим сердечником указанной конструкции. Исключений нет. Даже если вы работаете с импортным аналогом, адаптация под местные нормативы требует прохождения процедур по 3091. Точка.

Особое внимание стоит уделить терминологии. Плоский канат, тяговый орган, органический сердечник, шаг свивки. Эти понятия не взаимозаменяемы, хотя часто используются как синонимы в разговорной речи. В спецификации ошибка в термине может привести к закупке не того изделия. Риски.

На объекте под Челябинск проверяли — грейфер 20 метров высотой. Из-за партии каната с неправильной свивкой захваты начали изнашиваться через месяц. Пришлось менять всю оснастку. 19 месяцев ушло на разборки с поставщиком.

Конструкция и расшифровка маркировки

Стандарт жестко определяет геометрию, материалы и механические свойства изделия. Нарушение технологии свивки ведет к быстрому износу. Канат просто расслоится под нагрузкой.

Формула 8х4х7 расшифровывается следующим образом. 8 — количество прядей в канате. 4 — количество проволок в каждой пряди. 7 — конструкция каждой проволоки: одна проволока сердечника и шесть проволок вокруг нее. Это семипроволочная прядь, что обеспечивает хороший баланс между гибкостью и прочностью.

Конструкция плоского каната уникальна. Пряди расположены в одной плоскости, а не по кругу. Это дает большую площадь контакта с опорными поверхностями. Давление распределяется равномерно. Круглый канат точечно давит на груз. Плоский — всей поверхностью.

Центральный сердечник органический. Пенька или сизаль, пропитанные противогнилостным составом. Это дает гибкость и амортизацию. Но боится влаги. Если канат хранится под дождем, сердечник начнет гнить. Сталь заржавеет изнутри.

Пряди свиты вокруг сердечника в два слоя. Внутренний слой и внешний слой. Угол свивки нормирован. Слишком большой угол — канат будет раскручиваться. Слишком маленький — потеря гибкости. Нужна золотая середина.

Маркировка каната должна содержать полную информацию. Ширина, толщина, марка проволоки, группа прочности, тип покрытия, направление свивки. Например: Канат 80х9,0-В-Л-Н-Р-П. Каждая буква имеет значение. В — марка проволоки, Л — тип свивки, Н — направление, Р — назначение, П — тип покрытия.

На практике часто сталкиваюсь с тем, что заказчики путают ширину и толщину при заказе, что приводит к поставке неподходящего изделия. Важно помнить: первый размер в обозначении — всегда ширина, второй — толщина. Например, Канат 60х9, ГОСТ 3091-80. Не наоборот.

Направление свивки может быть правым или левым. Для плоских канатов это особенно важно. Неправильное направление приведет к неравномерному износу опорных поверхностей. Всегда проверяйте маркировку на бирке.

Качество поверхности проволоки должно быть без трещин, закатов и окалины. Допускаются отдельные мелкие дефекты, не выводящие проволоку за предельные отклонения по диаметру. Но лучше брать канат с чистой поверхностью. Меньше рисков коррозии.

Проверяли на практике. На объекте под Челябинск проверяли — цех 20 метров высотой. Из-за партии каната с неравномерной свивкой захваты начали скрипеть через неделю. Пришлось останавливать линию. Убытки превысили экономию на канате в десять раз.

Материалы и технические требования

Для изготовления применяется высокоуглеродистая стальная канатная проволока по нормативным документам. Марка стали должна обеспечивать временное сопротивление разрыву в пределах, указанных для конкретного диаметра каната. Это минимум.

Сердечники прядей изготавливаются из органических материалов. Пенька, сизаль, пропитанные противогнилостным составом, что придает канату необходимую гибкость и демпфирующие свойства. Если сердечник сухой, канат быстро заржавеет изнутри.

Цинковое покрытие защищает от внешней коррозии. Группа Ж выдерживает более агрессивную среду. Например, морскую воду или химические испарения на складе. Группа С подходит для сухих помещений. Выбор зависит от условий эксплуатации. Не экономьте на покрытии.

Пропитка сердечника должна быть равномерной. Если канат сухой на ощупь, это плохой знак. Смазка должна немного выступать на поверхность. Это консервационный состав. Он предотвращает трение проволок друг о друга внутри пряди. Без смазки канат перетрется изнутри.

Стандарт устанавливает четкий сортамент по ширине от 35 до 120 мм и толщине от 6,0 до 11,5 мм. Разрывное усилие всего каната нормируется в зависимости от его сечения. Например, для каната шириной 60 мм и толщиной 9,0 мм минимальное разрывное усилие составляет 98 кН. Это примерно 10 тонн-сил.

Допуски по стандарту строгие. Плюс-минус 0,3 мм по толщине и плюс-минус 2 процента по ширине. Если размеры выходят за пределы — это брак. Возвращайте такую партию поставщику.

На практике часто сталкиваюсь с тем, что производители экономят на пропитке. Визуально канат выглядит нормально, но через полгода становится жестким как проволока. Поэтому требуйте сертификаты на состав пропитки. Без документов вы принимаете кота в мешке.

Также требуется контроль качества сварных швов на проволоке. Их быть не должно в готовом изделии. Проволока должна быть цельнотянутой. Наличие стыков ослабляет конструкцию. Это брак. Возвращайте такую партию поставщику. И всё.

Экономика закупок и бюджет

Вопрос стоимости содержания парка канатов часто уходит на второй план, но для бизнеса это ключевой фактор. Закупка расходных материалов требует инвестиций. Давайте посчитаем примерно. Бюджет нужно планировать заранее.

Расходы на замену канатов составляют значительную часть бюджета эксплуатации. Дешевый канат служит меньше. Дорогие простои оборудования стоят еще больше. Если канат оборвется, груз упадет. Стоимость услуг по монтажу тоже растет. Это нужно учитывать.

Как видно из таблицы, цена каната — не самая большая статья расходов. Простой оборудования стоит серьезно. Бюджет на канаты нужно планировать заранее. Многие забывают про замену и потом ищут деньги в конце года. Затраты на качественные канаты всегда дешевле, чем ремонт механизмов.

Окупаемость контроля заключается в предотвращении обрывов. Один обрыв каната может стоить миллионы. Поэтому затраты на входной контроль — это страховка. Инвестиции в качество всегда оправданы. Если меньше — сроки плывут. Это аксиома.

Нельзя экономить на этапе закупки. Дешевый канат с неизвестной прочностью может оборваться под нагрузкой. Простой линии стоит дороже любого метража. Считали на объекте в Челябинск — 19 месяцев вышло на устранение последствий экономии.

Также стоит учитывать затраты на хранение. Канаты нужно хранить в сухом помещении. Если они заржавеют на складе, их придется выбросить. Это прямые убытки. Поэтому складское хозяйство — часть бюджета качества. Не стоит хранить металл под дождем. Риски.

Поставщики тоже влияют на бюджет. Надежный поставщик даст скидку за объем и гарантию. Случайный продавец исчезнет после оплаты. Выбирайте партнеров внимательно. Запросите образцы смет. Лучше перестраховаться.

Стоимость эксплуатации тоже нужно считать. Плоский канат служит дольше круглого в грейферных системах. Меньше износ захватов. Меньше замен. В долгосрочной перспективе выгода очевидна. Но нужно считать правильно.

Приемка и контроль качества

Приемка партии — критически важный этап. Основанием служит сертификат завода-изготовителя, но полагаться только на него — непростительная ошибка. Нужны факты.

Визуальный и инструментальный контроль. Раз за разом при приемке мы проверяем три ключевых пункта. Маркировка и упаковка. Канат должен поставляться на деревянных или металлических барабанах, надежно закрепленным. Бирочка должна четко соответствовать заказу. Размеры, ГОСТ, завод-изготовитель, дата.

Геометрия. Обязательно выборочно промерьте ширину и толщину штангенциркулем в нескольких местах по длине. Допуски по стандарту строгие. Плюс-минус 0,3 мм по толщине и плюс-минус 2 процента по ширине. Если размеры плавают — это брак.

Поверхность и плетение. Проволока должна быть оцинкована, без отслоений, ржавчины, вмятин. Плетение должно быть плотным, равномерным, без пропусков прядей. Особое внимание — к торцам. Они должны быть аккуратно обрезаны и обвязаны проволокой для предотвращения раскручивания.

Скрытые дефекты и методы их выявления. Наиболее вероятные дефекты: неравномерность свивки. Визуально видна как волна или локальное утолщение или истончение. Проверяется прокаткой отрезка каната по ровной поверхности.

Недокрут или перекрут. Канат стремится либо распуститься, либо закрутиться в спираль. Это брак, ведущий к преждевременному разрушению. Такой канат нельзя использовать. Возвращайте поставщику.

Коррозия сердечника. Самый коварный дефект. Выявляется по характерному рыжему пылевидному налету, проступающему изнутри между прядями, а также по потере гибкости на отдельных участках. Это скрытая угроза.

Контроль качества на этом не заканчивается. Для ответственных применений допустимо требовать от поставщика протоколы испытаний на разрывное усилие. Без протоколов — нет приемки. Это правило.

На практике часто сталкиваюсь с тем, что служба закупок принимает канат без проверки сертификата, ориентируясь только на цену. Это фатальная ошибка. Без сертификата вы не можете быть уверены, что канат действительно соответствует заявленному классу по прочности и покрытию.

Сомневаетесь? Запросите образцы смет. Лучше перестраховаться. На объекте под Челябинск проверяли — грейфер 20 метров. Из-за партии каната с скрытым дефектом произошел обрыв груза. Пришлось менять всю оснастку. Убытки превысили экономию на канате в десять раз.

Сравнение с круглыми аналогами

Выбор каната всегда является компромиссом между прочностью, гибкостью, устойчивостью к износу и ценой. ГОСТ 3091-80 — не универсальное решение. Его главные конкуренты в нише грузоподъемности — круглые канаты типа ЛК-Р и ТК. Нельзя путать плоский и круглый.

ГОСТ 2688-80 регулирует круглые канаты для кранов и лебедок. ГОСТ 3062-80 регулирует канаты с металлическим сердечником. ГОСТ 3091-80 регулирует плоские канаты для грейферов и захватов. Они не взаимозаменяемы. Попытка заменить один другим приведет к проблемам.

Как видно из таблицы, плоский канат — узкоспециализированное решение. Он проигрывает в гибкости, но выигрывает там, где важна стабильность формы. Для грейферов это критично.

Для большинства задач грейферных систем старого ГОСТа достаточно. Он проверен временем. Новые стандарты хороши для классификации, но в цеху важна надежность и понятность процедур. Старые методы проще воспроизвести в условиях обычной лаборатории.

Автоматические анализаторы хороши для науки, но в цеху важна надежность и ремонтопригодность. Штангенциркуль можно починить своими руками. Автоматический анализатор требует сервисного инженера. Выбор за вами. Точка.

Плоский канат дороже круглого в пересчете на метр. Но служит дольше в своих условиях применения. Поэтому общая стоимость владения может быть ниже. Нужно считать комплексно, а не только цену за метр.

Правила хранения и монтажа

Органический сердечник требует особых условий хранения. Влага — главный враг. Барабаны должны храниться в крытых складах с нормальной вентиляцией. Нельзя ставить канаты прямо на бетонный пол. Нужны поддоны. Иначе влага потянет снизу.

Температурный режим тоже важен. Хотя сталь выдерживает мороз, пенька внутри может стать хрупкой. При резком перепаде температур конденсат выпадает внутри бухты. Это запускает коррозию. Поэтому заносить канаты с мороза в тепло нужно постепенно. Дайте им отлежаться.

При эксплуатации избегайте контакта с кислотами и щелочами. Цинковое покрытие защищает, но не вечно. Если канат упал в химическую лужу, его лучше выбросить. Риск слишком велик. Никакая экономия не стоит здоровья людей.

Запрещается производить газовую резку каната для предотвращения отпуска металла. Используйте механические методы. Болторезы, пресс-ножницы с последующей надежной оплеткой конца. Газовая резка ослабляет металл.

При монтаже используйте натяжное устройство, чтобы избежать образования петель и перекручивания. Это самая частая причина преждевременного выхода из строя. Канат должен ложиться ровно, без перехлестов.

Обрезайте концы только с предварительной обмоткой заделкой мягкой отожженной проволокой с двух сторон от места реза. Это предотвратит раскручивание прядей. Можно использовать абразивный диск. Но не перегревайте металл. Отпуск стали снизит прочность.

На объекте под Челябинск проверяли — склад 20 метров. Из-за неправильного хранения канаты сгнили за сезон. Пришлось утилизировать всю партию. Убытки превысили стоимость нормального склада в десять раз. Храните правильно.

Монтаж должен проводить квалифицированный персонал. Плоский канат требует особого подхода к натяжке. Слишком слабое натяжение — канат будет бить по опорам. Слишком сильное — преждевременный износ. Нужен динамометр.

Регулярно проводите визуальный осмотр на предмет обрыва проволок, коррозии и деформации. Помните, что органический сердечник стареет и теряет свойства со временем, даже если внешние проволоки выглядят нормально. Это скрытая угроза.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Они помогут избежать большинства граблей. Слушайте тех, кто уже набил шишки.

При заказе указывайте не только ГОСТ, но и полное условное обозначение, включая ширину, толщину, марку стали и вид покрытия. Например: Канат 80х9,0-В-Л-Н-Р-П. Это исключит разночтения.

При приемке не ленитесь размотать и осмотреть хотя бы первые несколько метров на барабане. Именно там чаще всего проявляются дефекты укладки и транспортировки. Первые метры — индикатор качества.

При монтаже запрещается производить газовую резку каната для предотвращения отпуска металла. Используйте механические методы с последующей надежной оплеткой конца. Газовая резка — табу.

В эксплуатации регулярно проводите визуальный осмотр на предмет обрыва проволок, коррозии и деформации. Помните, что органический сердечник стареет и теряет свойства со временем, даже если внешние проволоки выглядят нормально.

При хранении барабан с канатом должен храниться в сухом помещении. Длительное хранение на открытом воздухе под тентом недопустимо из-за риска отпотевания и коррозии сердечника. Склад — обязательно.

Действия при несоответствии. При выходе показателей за пределы допусков, указанных в паспорте или ТУ, немедленно информируйте отдел контроля качества и отдел закупок. Партию следует изолировать. В случае подтверждения брака — составлять акт и предъявлять претензию поставщику. Без эмоций, только документы.

Вопросы и ответы

Можно ли использовать плоский канат на барабане лебедки?

Да, но только на специальных барабанах для плоского каната. На стандартном барабане он будет неравномерно наматываться. Нужна специальная канавка.

Как хранить канаты правильно?

В сухом помещении на поддонах. Избегайте перепадов температур. Не ставьте на бетонный пол. Влага убьет органический сердечник за полгода.

Влияет ли цвет смазки на качество?

Нет. Цвет зависит от состава пропитки. Важно количество и равномерность. Сухой канат — признак брака. Смазка должна быть везде.

Что делать, если канат перекрутился?

Обрезать поврежденный участок. Если перекрутился сильно — утилизировать. Использовать такой канат нельзя. Он потерял целостность.

Какой размер выбрать для грейфера?

Зависит от нагрузки. Для легких грузов 60х9 мм. Для тяжелых 80х9 мм и выше. Расчет должен делать проектировщик. Не гадайте.

Заключение

ГОСТ 3091-80 — это проверенный временем, надежный стандарт для конкретных инженерных задач. Его эффективное применение напрямую зависит от глубокого понимания его особенностей и скрупулезного соблюдения правил приемки и эксплуатации. Контроль качества — фундамент безопасности.

Помните, что входной контроль — это не расходный центр, а инвестиция в стабильность. Качественные канаты окупаются отсутствием аварий. Работайте по стандарту, проверяйте оборудование и не доверяйте паспортам слепо. Только факты. Берегите бюджет и репутацию. И всё.
