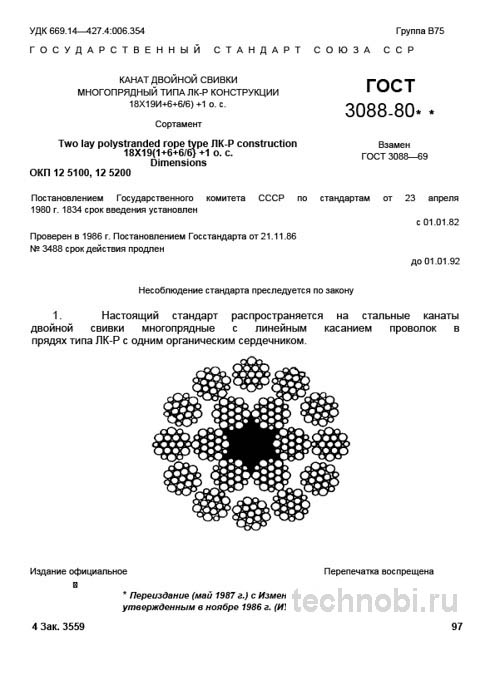

ГОСТ 3088-80: Канаты 18х19 ЛК-Р — Полный технический разбор и цены

Назначение и конструктивные особенности

Конструкция 18х19 (1+6+6/6)+1 о.с. на первый взгляд кажется сложной, но расшифровка дает полное понимание ее физики. Цифры здесь говорят больше, чем любые маркетинговые обещания производителей. Восемнадцать прядей вокруг органического сердечника обеспечивают уникальный баланс между прочностью, гибкостью и стойкостью к усталости.

Каждая прядь имеет три слоя проволоки. Один центральный проволочный сердечник, вокруг него шесть проволок и второй слой из двенадцати проволок (записывается как 6/6, что указывает на два слоя по шесть проволок в схеме свивки). Такая слоистая структура обеспечивает повышенную стойкость к усталостным нагрузкам. Проволоки в прядях свиты по схеме линейного касания (ЛК-Р), что означает отсутствие точечного контакта между слоями внутри пряди. Это снижает внутреннее трение и продлевает ресурс.

Наличие органического сердечника (о.с.) во всей конструкции — критический элемент. Обычно это пеньковый или синтетический материал, пропитанный специальной противогнилостной смазкой. Этот сердечник служит демпфером, накапливает запас смазки, что значительно повышает гибкость и долговечность каната, снижая внутреннее трение между проволоками и прядями. Без него канат был бы слишком жестким и быстро потерял бы форму.

Важный нюанс, который не всегда очевиден при выборе: данный канат обладает минимальной склонностью к раскручиванию и минимальным внутренним напряжением. Это критически важно для динамически нагруженных систем. Однако он не предназначен для систем с гибким изменением направления нагружения, например, для полиспастов с малыми диаметрами блоков. Его сильная сторона — прямолинейная или с большим радиусом изгиба работа. И всё.

Где именно применяют такую конструкцию

На практике я видел эти канаты в работе на объектах под Уфа. Там, где нагрузки циклические и вибрации постоянные, они показывают себя лучше аналогов. Основные сферы:

• Стропы и тали. Здесь важна стойкость к многократным перегибам.
• Механизмы подъема мостовых, козловых, башенных кранов. Высокая грузоподъемность требует запаса прочности.
• Шахтные подъемные установки. Глубина и вес груза создают колоссальное натяжение.
• Тяговые органы тяжелого оборудования. Работа в abrasive средах.
• Грузовые ветви кранов стрелового типа.

Главное преимущество — способность держать форму под давлением при сохранении гибкости. Если канат 6х7 слишком жесток для сложных блоков, то 18х19 огибает их легче, сохраняя высокую прочность на разрыв. Это снижает риск застревания в ручьях блоков и непредсказуемого поведения груза.

Технические требования и материалы

Стандарт устанавливает исчерпывающие требования ко всем параметрам продукции, от материалов до конечных свойств. Нарушение любого из пунктов делает канат непригодным для ответственных работ. Контроль начинается еще на этапе производства проволоки.

Марки стали и прочность

Канат изготавливается из высокоуглеродистой стальной канатной проволоки по ГОСТ 7372. Это канатная сталь с высоким содержанием углерода. Марка и группа прочности проволоки выбираются производителем исходя из требуемого разрывного усилия всего каната. Для тяжелых условий чаще берут марки с повышенным временным сопротивлением разрыву.

Для работы в агрессивных средах предусмотрено покрытие: оцинкование группы ЖС (для жестких условий работы) или СС (средне-жестких). Качество пропитки влияет на коррозионную стойкость изнутри. Если смазки мало, сердечник сохнет, канат теряет гибкость и начинает ржаветь изнутри. Проверяли на практике. Сухой канат живет в разы меньше.

Типы свивки и направления

Направление свивки прядей в канате и проволок в прядях может быть правым или левым. Чаще всего применяют правую свивку. По характеру свивки канаты бывают нераскручивающиеся и раскручивающиеся. Для большинства крановых операций подходят обычные раскручивающиеся, но для подъема грузов без направляющих лучше брать нераскручивающиеся, чтобы груз не вращался.

Тип контактирования проволок в прядях — линейное (ЛК-Р). Это означает, что проволоки разных слоев касаются друг друга по линиям, а не в точках. Это снижает контактные напряжения и уменьшает износ внутри пряди. Именно поэтому ресурс канатов ЛК-Р выше, чем у канатов точечного касания (ТК).

Вот в чём загвоздка. Высокопрочная проволока более хрупкая. Если механизм работает с ударными нагрузками, лучше взять группу чуть ниже, но с большим запасом по вязкости. Иначе проволока будет ломаться внезапно, без видимых признаков усталости.

Сортамент и механические свойства

Стандарт устанавливает строгий сортамент по диаметрам каната, в диапазоне от 11,5 до 33,5 мм. Шаг диаметров не случайный, он унифицирован под стандартные размеры блоков и барабанов грузоподъемных машин. Для каждого диаметра указана нормативная маркировочная группа, которая варьируется от 137 Н/мм² до 216 Н/мм².

Указана также масса 100 метров каната и минимальное разрывное усилие в целом, что является ключевым параметром для расчетов запаса прочности. Масса зависит от диаметра и группы прочности. Чем выше прочность стали, тем тоньше могут быть проволоки при том же усилии, но масса может меняться незначительно из-за плотности свивки.

На практике часто сталкиваюсь с неверной трактовкой диаметра. Контроль необходимо вести штангенциркулем в двух перпендикулярных плоскостях, и за истинный диаметр принимать наибольший из полученных результатов. Это исключает риск использования каната с недопустимым плюсовым допуском, что может привести к заклиниванию в блоках и барабанах. Риски.

Допуски и геометрия

Диаметр каната замеряется на прямолинейном участке длиной не менее 1 метра, свободном от кручения. Замеры производятся в нескольких местах по длине бухты. Расхождение с номиналом не должно превышать установленных стандартом допусков. Обычно это плюс 5%, минус 2%.

Это критически важно для правильного выбора размеров ручьев блоков и барабанов. Если канат будет тоньше допуска, он провалится в ручей и будет деформироваться. Если толще — не влезет или заклинит. Только среднее значение дает реальную картину.

Маркировочные группы

Временное сопротивление разрыву проволоки маркируется в Н/мм². Стандартные группы: 1570, 1670, 1770, 1960. Выбор группы зависит от кратности запаса прочности механизма. Для особо ответственных узлов берут группы выше, но нужно помнить, что слишком высокая прочность иногда снижает вязкость металла.

В паспорте качества должен быть указан именно результат фактических испытаний. На практике часто сталкиваюсь с тем, что при заказе и приемке путают суммарное разрывное усилие и разрывное усилие каната. Первое — это теоретическая сумма прочностей всех проволок. Второе — фактическая нагрузка, которую выдержит канат в испытаниях. Она всегда меньше суммарной на 10-20% из-за скрутки.

Сравнение с канатами 6х19 и 6х36

Выбор каната всегда является компромиссом между прочностью, гибкостью, стойкостью к износу и усталости. ГОСТ 3088-80 занимает свою четкую нишу в ряду аналогичной продукции. Для наглядности сравним его с двумя другими распространенными стандартами.

Выбор в пользу ЛК-Р оправдан, когда основным разрушающим фактором является усталость металла (многочисленные циклы перегибов на блоках). ЛК-О, в свою очередь, более стоек к истиранию и часто применяется в качестве тягового или грузового каната на транспортерах, лебедках. Так-то да. Универсального каната не существует. Под каждый механизм нужно подбирать свою конструкцию.

Как видно из таблицы, выбор между ними — это компромисс. Канат 18х19 гибче, чем 6х19, но требует более внимательного отношения к смазке из-за большего количества промежутков между прядями. Для механизмов с малыми диаметрами барабанов и большим количеством блоков 18х19 подходит лучше, чем 6х7, но может уступать 6х36 в экстремальной гибкости.

Бюджет закупки и экономика эксплуатации

Вопрос цены здесь стоит остро. Многопрядные канаты сложнее в производстве, чем шестипрядные, что влияет на их стоимость. Стоимость одного погонного метра зависит от диаметра, группы прочности и типа смазки. Однако смотреть нужно не на цену метра, а на стоимость владения.

Из-за высокой стойкости к усталости срок службы каната 18х19 на кранах с интенсивным режимом работы может быть дольше, чем у более простых аналогов. Считали на объекте в Уфа — 17 месяцев вышло на одну замену при интенсивной работе в две смены. Это существенный показатель для планирования ремонтов.

Расходы на замену каната — это не только цена металла. Это остановка производства, аренда спецтехники, работа бригады монтажников. Часто эти сопутствующие затраты превышают стоимость самого каната. Поэтому переплата за качественный ГОСТ при закупке окупается за счет сокращения простоев. Бюджет нужно планировать с запасом.

Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15% на возможное удорожание логистики, особенно если объект находится в удаленном регионе.

Где искать поставщиков

Рынок широкий, но качество варьируется. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более года. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки.

Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Иногда дешевле купить у официального дилера завода, чем у перекупщика без документов. Заказать качественный канат можно только у проверенных партнеров.

Приемка и контроль качества

Приемка партии каната — ответственная процедура. Она проводится по трем основным направлениям: визуальный осмотр, проверка геометрических параметров и контроль документации. Нельзя просто подписать накладную и отправить канат в работу.

Визуальный осмотр и документация

Первым делом необходимо сверить сертификат (паспорт) качества с данными на бирке, намотанной на бухту. Проверить соответствие диаметра, марки, группы прочности, ГОСТа. Осмотреть бухту на предмет правильной упаковки (обрешетка, защита от механических повреждений). Отсутствие паспорта — повод для немедленного возврата.

Обязательно наличие сертификата качества, где должны быть указаны результаты испытаний на разрывное усилие (как всего каната, так и проволоки), данные по химическому составу и виду покрытия. Бумажка должна быть реальной, а не липовой.

Контроль геометрических параметров

Диаметр каната замеряется штангенциркулем в двух взаимно перпендикулярных направлениях. Замеры производятся в нескольких местах по длине бухты. Расхождение с номиналом не должно превышать установленных стандартом допусков. Инструмент должен быть поверен.

На практике часто сталкиваюсь с тем, что замеряют в одном месте. Это грубая ошибка. Канат может быть овальным из-за неправильной намотки или хранения. Только среднее значение дает реальную картину.

Контроль структуры и дефектов

Раз за разом при приемке мы проверяем равномерность наложения прядей и плотность свивки. Не должно быть «пропушин» — мест, где видны промежутки между прядями. Такой дефект резко снижает усталостную прочность и свидетельствует о нарушении технологии изготовления.

Особое внимание уделяется равномерности свивки прядей, отсутствию вплетений, перекрещиваний проволок, выступающих или оборванных концов проволок. Проверяется равномерность и достаточность покрытия смазкой. Обрыв даже 2-3 проволок на длине 1 метра — веский повод для составления акта несоответствия.

Типичные дефекты и хранение

Правильное хранение продлевает жизнь каната до момента монтажа. Канаты должны храниться в закрытых помещениях или под навесом, защищающим от атмосферных осадков. Бухты должны лежать на деревянных подкладках, не касаясь земли.

Основные виды повреждений

• Коррозия. Появляется при хранении во влажной среде или повреждении упаковки. Точечная ржавчина под слоем смазки опаснее поверхностной.
• Механические повреждения. Вмятины, заломы, следы ударов. Возникают при погрузке и транспортировке.
• Нарушение свивки. Раскручивание прядей, выпучивание сердечника. Признак неправильной намотки на барабан или хранения.
• Высыхание смазки. Канат становится сухим на ощупь, проволоки скрипят. Требуется дополнительная смазка перед монтажом.

Вот в чём нюанс. Многие забывают про смазку при хранении. Многопрядный канат тоже нуждается в обслуживании. Специальная канатная смазка должна проникать между проволоками, вытесняя влагу. Без этого даже оцинковка не спасет от внутренней коррозии.

Срок хранения

При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — канат должен быть законсервирован смазкой и упакован в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.

Помните, что органическая сердцевина требует сохранения смазки. Пересушенный канат теряет гибкость и служит меньше. При длительном хранении бухты должны быть укрыты брезентом для защиты от ультрафиолета и влаги.

Вопросы по выбору и замене

Можно ли сваривать канаты в условиях монтажа?

Категорически нет. Термическое воздействие разрушает структуру стали и смазки в зоне шва. Соединение должно выполняться только механическим способом: заливкой коуша баббитом или использованием прессованных зажимов, сертифицированных под данный тип каната.

Как часто нужно проводить дефектоскопию?

Для ответственных конструкций — не реже одного раза в 6 месяцев магнитным методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление одиночных обрывов проволок требуют немедленной остановки и экспертной оценки.

Влияет ли температура на характеристики?

Сталь канатная сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе канат может стать хрупким.

Есть ли альтернативы ГОСТ 3088-80?

Существуют импортные аналоги (DIN, ISO), но они часто имеют отличия в допусках и марках стали. При замене отечественного каната на импортный требуется перерасчет узлов крепления и блоков, так как геометрия может не совпасть.

Что делать, если канат начал свистеть?

Свист означает трение металла о металл из-за отсутствия смазки. Необходимо немедленно остановить работу и нанести специальную канатную смазку. Эксплуатация всухую приведет к быстрому перегреву и обрыву.

Заключение

ГОСТ 3088-80 — это проверенный временем, надежный стандарт, детализация которого позволяет инженеру сделать осознанный выбор, а технологу — провести грамотный входной контроль. Понимание его глубинных требований является признаком высокой квалификации специалиста и залогом безаварийной работы всего производства.

В конечном счете, экономия на качестве несущего элемента — это ложная экономия. Надежность системы определяется надежностью самого слабого звена, и в случае с грузоподъемными машинами этим звеном часто является канат. Выбирайте проверенных производителей, требуйте сертификаты и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов. Инвестиции в качество окупаются спокойствием. Без вариантов.
