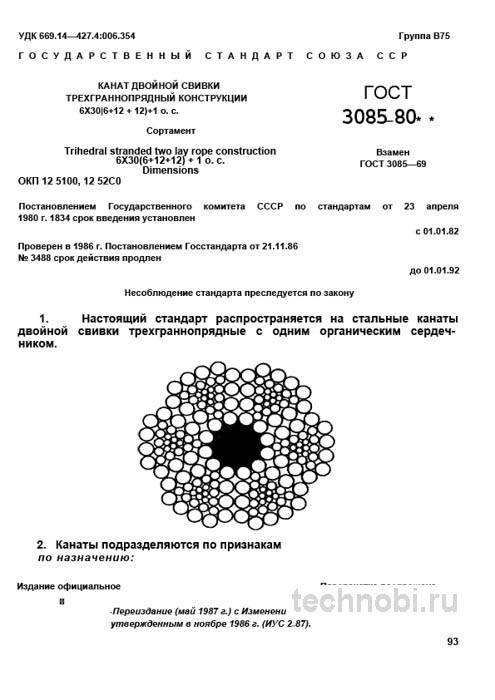

ГОСТ 3085-80: Канаты трехграннопрядные 6х30 — Полный разбор и цены

Назначение и конструктивные особенности

Конструкция 6х30 (6+12+12)+1 о.с. на первый взгляд кажется стандартной, но трехгранная форма пряди меняет всю физику работы каната. Шесть прядей вокруг органического сердечника обеспечивают баланс между прочностью и способностью огибать блоки большого диаметра.

Каждая прядь имеет три слоя проволоки. Шесть проволок во внутреннем слое, двенадцать в среднем и двенадцать в наружном. Такая слоистая структура обеспечивает повышенную плотность заполнения металлического сечения. Проволоки в прядях свиты по схеме линейного касания, что означает отсутствие точечного контакта между слоями внутри пряди. Это снижает внутреннее трение и продлевает ресурс.

Наличие органического сердечника (о.с.) во всей конструкции — критический элемент. Обычно это пеньковый или синтетический материал, пропитанный специальной противогнилостной смазкой. Этот сердечник служит демпфером, накапливает запас смазки, что значительно повышает гибкость и долговечность каната, снижая внутреннее трение между проволоками и прядями. Без него канат был бы слишком жестким и быстро потерял бы форму.

Ключевое преимущество трехгранной формы пряди — повышенная плотность заполнения и, как следствие, большая поверхность контакта проволок. Это обеспечивает канату повышенную стойкость к абразивному износу и способность воспринимать значительные удельные давления. И всё.

Где именно применяют такую конструкцию

На практике я видел эти канаты в работе на объектах под Челябинск. Там, где грунты abrasive и нагрузки циклические, они показывают себя лучше аналогов. Основные сферы:

• Шахтные подъемные установки (клетьевые и скиповые). Глубина и вес груза требуют запаса прочности.
• Механизмы глубоководного бурения. Вибрации и трение о стенки скважины быстро убивают обычные канаты.
• Копры и краны экскаваторного типа. Работа в тяжелых условиях с абразивными материалами.
• Ответственные такелажные работы в тяжелом машиностроении.
• Несущие элементы вспомогательных сооружений в горной добыче.

Главное преимущество — способность держать форму под давлением. Если канат 6х19 быстро сплющивается на узких барабанах, то 6х30 сохраняет сечение дольше. Это снижает риск застревания в ручьях блоков и непредсказуемого поведения груза.

Технические требования и материалы

Стандарт устанавливает исчерпывающие требования ко всем параметрам продукции, от материалов до конечных свойств. Нарушение любого из пунктов делает канат непригодным для ответственных работ. Контроль начинается еще на этапе производства проволоки.

Марки стали и прочность

Для изготовления канатов используется высококачественная канатная сталь марки ЛК-РО (повышенной и высокой прочности) по ГОСТ 7372-79. Это канатная сталь с высоким содержанием углерода. Марка и группа прочности проволоки выбираются производителем исходя из требуемого разрывного усилия всего каната.

Для работы в агрессивных средах предусмотрено покрытие: оцинкование группы ЖС (для жестких условий работы) или СС (средне-жестких). Качество пропитки влияет на коррозионную стойкость изнутри. Если смазки мало, сердечник сохнет, канат теряет гибкость и начинает ржаветь изнутри. Проверяли на практике. Сухой канат живет в разы меньше.

Типы свивки и направления

Направление свивки прядей в канате и проволок в прядях может быть правым или левым. Чаще всего применяют правую свивку. По характеру свивки канаты бывают нераскручивающиеся и раскручивающиеся. Для большинства крановых операций подходят обычные раскручивающиеся, но для подъема грузов без направляющих лучше брать нераскручивающиеся, чтобы груз не вращался.

Тип контактирования проволок в прядях — линейное (ЛК-РО). Это означает, что проволоки разных слоев касаются друг друга по линиям, а не в точках. Это снижает контактные напряжения и уменьшает износ внутри пряди. Именно поэтому ресурс канатов ЛК-РО выше, чем у канатов точечного касания (ТК).

Вот в чём загвоздка. Высокопрочная проволока более хрупкая. Если механизм работает с ударными нагрузками, лучше взять группу чуть ниже, но с большим запасом по вязкости. Иначе проволока будет ломаться внезапно, без видимых признаков усталости.

Сортамент и механические свойства

Стандарт устанавливает строгий сортамент по диаметрам каната: от 18,0 до 52,0 мм с дискретностью, указанной в таблицах. Шаг диаметров не случайный, он унифицирован под стандартные размеры блоков и барабанов грузоподъемных машин. Для каждого диаметра указана нормативная маркировочная группа, которая варьируется от 160 до 190 МПа (Н/мм²).

Указана также масса 100 метров каната и минимальное разрывное усилие в целом, что является ключевым параметром для расчетов запаса прочности. Масса зависит от диаметра и группы прочности. Чем выше прочность стали, тем тоньше могут быть проволоки при том же усилии, но масса может меняться незначительно из-за плотности свивки.

На практике часто сталкиваюсь с тем, что диаметр трехграннопрядного каната измеряют штангенциркулем «по выступам». Это ошибка. Контроль необходимо вести специализированным шаблоном-скобой, как того требует методика контроля. Незнание этого правила часто приводит к ошибочному бракованию абсолютно годной продукции. Риски.

Допуски и геометрия

Допуски на диаметр каната жесткие, особенно для размеров свыше 28 мм (плюс-минус 3%). Для меньших диаметров допуски стандартные. Это критически важно для правильного выбора размеров ручьев блоков и барабанов.

Если канат будет тоньше допуска, он провалится в ручей и будет деформироваться. Если толще — не влезет или заклинит. Только среднее значение дает реальную картину.

Маркировочные группы

Временное сопротивление разрыву нормируется для всего каната в целом и имеет несколько групп: 160, 170, 180 и 190 МПа. Выбор группы прочности — это всегда компромисс между несущей способностью и гибкостью, усталостной прочностью. Для большинства подъемных установок оптимальна группа 170 МПа.

На практике часто сталкиваюсь с тем, что служба главного механика, ориентируясь на логику «чем прочнее, тем лучше», требует канат группы 190 МПа для всего. Это ошибка. Канат высшей группы прочности, во-первых, более жесткий и подвержен усталостному излому проволок на изгибе, а во-вторых, часто имеет меньший ресурс в реальных условиях знакопеременного нагружения. Так-то да.

Сравнение с канатами 6х19 и 6х36

Выбор каната всегда является компромиссом между прочностью, гибкостью, стойкостью к износу и усталости. ГОСТ 3085-80 занимает свою четкую нишу в ряду аналогичной продукции. Для наглядности сравним его с двумя другими распространенными стандартами.

Как видно из таблицы, канат по ГОСТ 3085-80 является узкоспециализированным решением для условий экстремальных нагрузок и абразивного износа, в то время как другие стандарты носят более универсальный характер. Выбор между ними — это компромисс.

Канат 6х30 жестче, но лучше держит форму на больших нагрузках. Канат 6х36 мягче, лучше огибает блоки, но быстрее истирается снаружи. Для механизмов с малыми диаметрами барабанов и большим количеством блоков 6х30 не подойдет. Его жесткость приведет к повышенному усталостному износу и преждевременному выходу из строя.

Между нами. Универсального каната не существует. Под каждый механизм нужно подбирать свою конструкцию.

Бюджет закупки и экономика эксплуатации

Вопрос цены здесь стоит остро. Трехграннопрядные канаты сложнее в производстве, чем стандартные шестипрядные, что влияет на их стоимость. Стоимость одного погонного метра зависит от диаметра, группы прочности и типа смазки. Однако смотреть нужно не на цену метра, а на стоимость владения.

Из-за высокой стойкости к абразивному износу срок службы каната 6х30 в шахтных условиях может превышать срок службы обычного в 2-3 раза. Считали на объекте в Челябинск — 20 месяцев вышло на одну замену при интенсивной работе в три смены. Это существенный показатель для планирования ремонтов.

Расходы на замену каната — это не только цена металла. Это остановка производства, аренда спецтехники, работа бригады монтажников. Часто эти сопутствующие затраты превышают стоимость самого каната. Поэтому переплата за качественный ГОСТ при закупке окупается за счет сокращения простоев. Затраты нужно планировать с запасом.

Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15% на возможное удорожание логистики, особенно если объект находится в удаленном регионе.

Где искать поставщиков

Рынок узкий. Производителей, способных выдержать жесткие требования ГОСТ 3085-80, в стране не так много. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более 3 лет.

Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки. Инвестиции в качество окупаются.

Приемка и контроль качества

Приемка партии канатов по ГОСТ 3085-80 — ответственная процедура, которую должен проводить обученный персонал ОТК. Основанием для приемки служит сертификат завода-изготовителя, но выборочный контроль обязателен. Нельзя просто подписать накладную и отправить канат в работу.

Визуальный осмотр и документация

Первым делом необходимо сверить сертификат (паспорт) качества с данными на бирке, намотанной на бухту или барабан. Проверить соответствие диаметра, марки, группы прочности, ГОСТа. Осмотреть упаковку на предмет правильной защиты (обрешетка, защита от механических повреждений). Отсутствие паспорта — повод для немедленного возврата.

Обязательно наличие сертификата качества, где должны быть указаны результаты испытаний на разрывное усилие (как всего каната, так и проволоки), данные по химическому составу и виду покрытия. Бумажка должна быть реальной, а не липовой.

Контроль геометрических параметров

Диаметр каната замеряется специализированным шаблоном-скобой в нескольких местах, особенно в зонах перекладки на барабане. Расхождение с номиналом не должно превышать установленных стандартом допусков. Инструмент должен быть поверен.

На практике часто сталкиваюсь с тем, что замеряют штангенциркулем по выступам. Это грубая ошибка. Трехграннопрядный канат имеет специфическую геометрию, и только скоба дает реальную картину.

Контроль структуры и дефектов

Раз за разом при приемке мы проверяем не только сам канат, но и качество заводской смазки. Слишком жидкая смазка вытекает, слишком густая — не проникает в сердечник, что в обоих случаях ведет к ускоренной коррозии и износу. Это «болезнь» многих новых поставщиков, пытающихся сэкономить.

Особое внимание уделяется равномерности свивки прядей, отсутствию вплетений, перекрещиваний проволок, выступающих или оборванных концов проволок. Проверяется равномерность и достаточность покрытия смазкой. Обрыв даже 2-3 проволок на длине 1 метра — веский повод для составления акта несоответствия.

Типичные дефекты и хранение

Правильное хранение продлевает жизнь каната до момента монтажа. Канаты должны храниться в закрытых помещениях или под навесом, защищающим от атмосферных осадков. Бухты должны лежать на деревянных подкладках, не касаясь земли.

Основные виды повреждений

• Коррозия. Появляется при хранении во влажной среде или повреждении упаковки. Точечная ржавчина под слоем смазки опаснее поверхностной.
• Механические повреждения. Вмятины, заломы, следы ударов. Возникают при погрузке и транспортировке.
• Нарушение свивки. Раскручивание прядей, выпучивание сердечника. Признак неправильной намотки на барабан или хранения.
• Высыхание смазки. Канат становится сухим на ощупь, проволоки скрипят. Требуется дополнительная смазка перед монтажом.
• Обрывы отдельных проволок. Особенно внутренних, которые сложно увидеть без разборки.

Вот в чём нюанс. Многие забывают про смазку при хранении. Трехграннопрядный канат тоже нуждается в обслуживании. Специальная канатная смазка должна проникать между проволоками, вытесняя влагу. Без этого даже оцинковка не спасет от внутренней коррозии.

Срок хранения

При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — канат должен быть законсервирован смазкой и упакован в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.

Вопросы по выбору и замене

Можно ли заменять канат 6х30 на 6х19 или 6х36 без перерасчета?

Категорически нет. Замена каната 6х30 на 6х19 или 6х36 без перерасчета и согласования с конструкторским бюро и изготовителем механизма запрещена. Различная жесткость и несущая способность приведут к непредсказуемому распределению нагрузок в системе.

Как часто нужно проводить дефектоскопию?

Для ответственных конструкций — не реже одного раза в 6 месяцев магнитным методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление одиночных обрывов проволок требуют немедленной остановки и экспертной оценки.

Влияет ли температура на характеристики?

Сталь канатная сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе канат может стать хрупким.

Есть ли альтернативы ГОСТ 3085-80?

Существуют импортные аналоги (DIN, ISO), но они часто имеют отличия в допусках и марках стали. При замене отечественного каната на импортный требуется перерасчет узлов крепления и блоков, так как геометрия может не совпасть.

Что делать, если канат начал свистеть?

Свист означает трение металла о металл из-за отсутствия смазки. Необходимо немедленно остановить работу и нанести специальную канатную смазку. Эксплуатация всухую приведет к быстрому перегреву и обрыву.

Как правильно проводить обкатку нового каната?

При вводе в эксплуатацию нового каната следите за его обкаткой. Первые несколько подъемов под минимальной нагрузкой необходимы для правильной укладки витков на барабан и распределения смазки. Без вариантов.

Заключение

Канат по ГОСТ 3085-80 — это надежный, проверенный временем продукт для самых тяжелых условий работы. Его правильный выбор, грамотная приемка и эксплуатация — это прямой вклад в безопасность и бесперебойную работу вашего производства.

В конечном счете, экономия на качестве несущего элемента — это ложная экономия. Надежность системы определяется надежностью самого слабого звена, и в случае с подъемными механизмами этим звеном часто является канат. Выбирайте проверенных производителей, требуйте сертификаты и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов. Точка.
