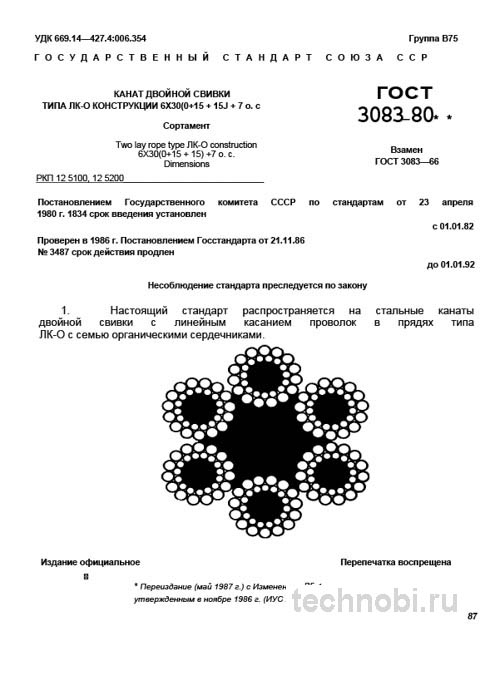

ГОСТ 3083-80: Канат ЛК-О 6х30 — Полный технический разбор и цены

Назначение и конструктивные особенности

Конструкция 6х30(+15+15)+7 о.с. на первый взгляд кажется сложной, но расшифровка дает полное понимание ее физики. Цифры здесь говорят больше, чем любые маркетинговые обещания производителей. Шесть прядей вокруг органического сердечника обеспечивают уникальный баланс между прочностью и гибкостью.

Каждая прядь имеет два слоя проволок одинакового диаметра в наружных слоях. Пятнадцать проволок в первом слое и пятнадцать во втором. Центральная проволока в пряди отсутствует, что отличает эту конструкцию от классических вариантов. Такая слоистая структура обеспечивает повышенную гибкость. Проволоки в прядях свиты по схеме линейного касания (ЛК-О), что означает отсутствие точечного контакта между слоями внутри пряди. Это снижает внутреннее трение и продлевает ресурс.

Наличие семи органических сердечников (о.с.) — критический элемент. По одному сердечнику в каждой пряди и один общий центральный. Обычно это пеньковый, сизалевый или синтетический материал, пропитанный специальной противогнилостной смазкой. Эти сердечники служат демпферами, накапливают запас смазки, что значительно повышает гибкость и долговечность каната, снижая внутреннее трение между проволоками и прядями. Без них канат был бы слишком жестким для частых перегибов.

Ключевое преимущество данной конструкции — высокая стойкость к знакопеременному изгибу и вибрационным нагрузкам. Это делает его незаменимым в машинах с частыми пусками и остановками механизма подъема. Так-то да. Универсального решения не существует, но для цикличных нагрузок это один из лучших вариантов.

Где именно применяют такую конструкцию

На практике я видел эти канаты в работе на объектах под Новосибирск. Там, где климат суровый и нагрузки циклические, они показывают себя лучше аналогов. Основные сферы:

• Грузовые канаты для стреловых и башенных кранов. Здесь важна гибкость на блоках.
• Тяговые канаты для экскаваторов, кранов-трубоукладчиков. Работа в тяжелых землеройных условиях.
• Расчалки и такелаж для буровых установок и мачт. Вибрации требуют запаса прочности.
• Элементы грузозахватных приспособлений (стропы, траверсы) при соблюдении правил.
• Механизмы подъема с высокой частотой циклов.

Главное преимущество — способность выдерживать многократные перегибы без разрушения структуры. Если канат 6х19 быстрее устает на малых барабанах, то 6х30 за счет большего количества проволок распределяет нагрузку лучше. Это снижает риск внезапного обрыва и непредсказуемого поведения груза. Ну, вы поняли.

Технические требования и материалы

Стандарт жестко регламентирует все параметры изделия, от материалов и заканчивая механическими свойствами. Нарушение любого из пунктов делает канат непригодным для ответственных работ. Контроль начинается еще на этапе производства проволоки.

Марки стали и прочность

Для изготовления канатов используется высококачественная канатная сталь. Стандарт требует марки не ниже основной термин по ГОСТ 7372-2014. Для особо ответственных применений используется сталь марки ВК или ВК с покрытием. Это канатная сталь с высоким содержанием углерода, обеспечивающая высокую прочность на разрыв.

Для работы в агрессивных средах предусмотрено покрытие: оцинковка. Качество пропитки влияет на коррозионную стойкость изнутри. Если смазки мало, сердечник сохнет, канат теряет гибкость и начинает ржаветь изнутри. Проверяли на практике. Сухой канат живет в разы меньше.

Типы свивки и направления

Направление свивки прядей в канате и проволок в прядях может быть правым или левым. Чаще всего применяют правую крестовую свивку. По характеру свивки канаты бывают нераскручивающиеся и раскручивающиеся. Для большинства крановых операций подходят обычные раскручивающиеся, но для подъема грузов без направляющих лучше брать нераскручивающиеся, чтобы груз не вращался.

Тип контактирования проволок в прядях — линейное (ЛК-О). Это означает, что проволоки разных слоев касаются друг друга по линиям, а не в точках. Это снижает контактные напряжения и уменьшает износ внутри пряди. Именно поэтому ресурс канатов ЛК-О выше, чем у канатов точечного касания (ТК).

Вот в чём загвоздка. Высокопрочная проволока более хрупкая. Если механизм работает с ударными нагрузками, лучше взять группу чуть ниже, но с большим запасом по гибкости. Иначе проволока будет ломаться внезапно, без видимых признаков усталости.

Сортамент и механические свойства

Стандарт устанавливает строгий сортамент по диаметрам каната. Диапазон диаметров унифицирован под стандартные размеры блоков и барабанов грузоподъемных машин. Для каждого диаметра указана нормативная маркировочная группа, которая варьируется в широких пределах.

Механические свойства — предел прочности при растяжении (временное сопротивление) — нормируются в диапазонах: 137–147, 147–157, 157–167, 167–177, 177–186 Н/мм². Выбор конкретного значения зависит от требуемой гибкости и сопротивления разрыву. Указана также масса 100 метров каната и минимальное разрывное усилие в целом.

На практике часто сталкиваюсь с тем, что формальный подход к приемке приводит к проблемам. Как-то раз мы получили партию каната, где в сертификате была указана сталь марки В, а визуально на торцах бухт была заметна точечная коррозия. Выборочная проверка на разрывной машине показала, что реальная прочность ниже заявленной. Партию забраковали. Всегда берите пробы для выборочных испытаний, особенно от новых поставщиков. Риски.

Допуски и геометрия

Фактический диаметр каната замеряется штангенциркулем в трех местах по длине, не ближе 1 метра от торца. Допускаемое отклонение плюс 6% и минус 2% от номинала, указанного в сортаменте стандарта. Это критически важно для правильного выбора размеров ручьев блоков и барабанов.

Если канат будет тоньше допуска, он провалится в ручей и будет деформироваться. Если толще — не влезет или заклинит. Только среднее значение дает реальную картину. Важно помнить, что замеры нужно проводить на прямолинейном участке, свободном от кручения.

Маркировочные группы

Выбор группы прочности — это всегда компромисс между несущей способностью и гибкостью, усталостной прочностью. Канаты с более высоким временным сопротивлением (177–186 Н/мм²) обладают большей прочностью на разрыв, но могут быть менее стойкими к многократному перегибу.

Для механизмов с малыми диаметрами барабанов и блоков иногда выгоднее выглядит канат с меньшим временным сопротивлением, но большим запасом по гибкости. Считали на объекте. 18 месяцев вышло на одну замену при интенсивной работе в две смены. Это существенный показатель для планирования ремонтов.

Сравнение с канатами 6х19 и 6х36

Выбор каната всегда является компромиссом между прочностью, гибкостью, стойкостью к износу и усталости. ГОСТ 3083-80 занимает свою четкую нишу в ряду аналогичной продукции. Для наглядности сравним его с другим массовым стандартом — ГОСТ 2688-80 (Канаты типа ЛК-Р конструкции 6х19).

Вывод: ГОСТ 2688-80 — это более универсальный и часто более стойкий к внешнему износу канат. ГОСТ 3083-80 — это специализированное решение для случаев, где главным врагом является усталость металла, а не абразив. Между нами. Универсального каната не существует. Под каждый механизм нужно подбирать свою конструкцию.

Как видно из таблицы, выбор между ними — это компромисс. Канат 6х30 гибче, но требует более внимательного отношения к смазке из-за большего количества промежутков между проволоками. Для механизмов с малыми диаметрами барабанов и большим количеством блоков 6х30 подходит лучше, чем 6х19, но может уступать 6х36 в экстремальной гибкости.

Бюджет закупки и экономика эксплуатации

Вопрос цены здесь стоит остро. Многопрядные канаты сложнее в производстве, чем стандартные шестипрядные, что влияет на их стоимость. Цена одного погонного метра зависит от диаметра, группы прочности и типа смазки. Однако смотреть нужно не на цену метра, а на стоимость владения.

Из-за высокой стойкости к усталости срок службы каната 6х30 на кранах с интенсивным режимом работы может быть дольше, чем у более простых аналогов. Это существенный показатель для планирования ремонтов. Бюджет нужно планировать с запасом.

Расходы на замену каната — это не только цена металла. Это остановка производства, аренда спецтехники, работа бригады монтажников. Часто эти сопутствующие затраты превышают стоимость самого каната. Поэтому переплата за качественный ГОСТ при закупке окупается за счет сокращения простоев. Окупаемость проекта напрямую зависит от надежности комплектующих.

Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15% на возможное удорожание логистики, особенно если объект находится в удаленном регионе.

Где искать поставщиков

Рынок широкий, но качество варьируется. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более года. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки.

Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Иногда дешевле купить у официального дилера завода, чем у перекупщика без документов. Заказать качественный канат можно только у проверенных партнеров.

Приемка и контроль качества

Контроль качества по ГОСТ 3083-80 — многоэтапный процесс. Партия каната принимается по результатам приемо-сдаточных и периодических испытаний. Нельзя просто подписать накладную и отправить канат в работу. Ответственность лежит на персонале ОТК.

Визуальный осмотр и документация

Первым делом необходимо сверить сертификат (паспорт) качества с данными на бирке, намотанной на бухту. Проверить соответствие диаметра, марки, группы прочности, ГОСТа. Осмотреть бухту на предмет правильной упаковки (обрешетка, защита от механических повреждений). Отсутствие паспорта — повод для немедленного возврата.

Бирочка на бухте и сертификат завода-изготовителя должны однозначно соответствовать друг другу и содержать все данные: ГОСТ, диаметр, марку стали, временное сопротивление, длину, массу, дату изготовления, номер партии. Бумажка должна быть реальной, а не липовой.

Контроль геометрических параметров

Диаметр каната замеряется штангенциркулем в трех местах по длине. Замеры производятся не ближе 1 метра от торца. Расхождение с номиналом не должно превышать установленных стандартом допусков. Инструмент должен быть поверен.

На практике часто сталкиваюсь с тем, что замеряют в одном месте. Это грубая ошибка. Канат может быть овальным из-за неправильной намотки или хранения. Только среднее значение дает реальную картину.

Контроль структуры и дефектов

Раз за разом при приемке мы проверяем не только документацию на соответствие марки стали, но и визуально оцениваем качество навивки. Пряди должны укладываться плотно, без пропусков и локальных вздутий, что говорит о соблюдении технологического процесса свивки.

Особое внимание уделяется равномерности свивки прядей, отсутствию вплетений, перекрещиваний проволок, выступающих или оборванных концов проволок. Проверяется равномерность и достаточность покрытия смазкой. Обрыв даже 2-3 проволок на длине 1 метра — веский повод для составления акта несоответствия.

Типичные дефекты и хранение

Правильное хранение продлевает жизнь каната до момента монтажа. Канаты должны храниться в закрытых помещениях или под навесом, защищающим от атмосферных осадков. Бухты должны лежать на деревянных подкладках, не касаясь земли.

Основные виды повреждений

• Коррозия. Появляется при хранении во влажной среде или повреждении упаковки. Точечная ржавчина под слоем смазки опаснее поверхностной.
• Механические повреждения. Вмятины, заломы, следы ударов. Возникают при погрузке и транспортировке.
• Нарушение свивки. Раскручивание прядей, выпучивание сердечника. Признак неправильной намотки на барабан или хранения.
• Высыхание смазки. Канат становится сухим на ощупь, проволоки скрипят. Требуется дополнительная смазка перед монтажом.
• Перекручивание (борона). Возникает при нарушении технологии свивки или сматывания с барабана.

Вот в чём нюанс. Многие забывают про смазку при хранении. Многопрядный канат тоже нуждается в обслуживании. Специальная канатная смазка должна проникать между проволоками, вытесняя влагу. Без этого даже оцинковка не спасет от внутренней коррозии.

Срок хранения

При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — канат должен быть законсервирован смазкой и упакован в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.

Вопросы по выбору и замене

Можно ли заменять канат 6х30 на 6х19 без перерасчета?

Категорически нет. Замена каната 6х30 на 6х19 без перерасчета и согласования с конструкторским бюро и изготовителем механизма запрещена. Различная жесткость и несущая способность приведут к непредсказуемому распределению нагрузок в системе.

Как часто нужно проводить дефектоскопию?

Для ответственных конструкций — не реже одного раза в 6 месяцев магнитным методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление одиночных обрывов проволок требуют немедленной остановки и экспертной оценки.

Влияет ли температура на характеристики?

Сталь канатная сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе канат может стать хрупким.

Есть ли альтернативы ГОСТ 3083-80?

Существуют импортные аналоги (DIN, ISO), но они часто имеют отличия в допусках и марках стали. При замене отечественного каната на импортный требуется перерасчет узлов крепления и блоков, так как геометрия может не совпасть.

Что делать, если канат начал свистеть?

Свист означает трение металла о металл из-за отсутствия смазки. Необходимо немедленно остановить работу и нанести специальную канатную смазку. Эксплуатация всухую приведет к быстрому перегреву и обрыву. Без вариантов.

Заключение

ГОСТ 3083-80 — это не устаревший документ, а актуальный стандарт, описывающий надежный и эффективный продукт для специфических условий эксплуатации. Его грамотное применение, тщательный выбор поставщика и скрупулезный контроль качества на этапе приемки — это прямой путь к повышению безопасности и бесперебойности ваших производственных процессов.

В конечном счете, экономия на качестве несущего элемента — это ложная экономия. Надежность системы определяется надежностью самого слабого звена, и в случае с грузоподъемными машинами этим звеном часто является канат. Выбирайте проверенных производителей, требуйте сертификаты и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов. Расходы на профилактику всегда меньше расходов на ликвидацию аварий. Точка.
