Описание
В машиностроении для тягового подвижного состава надежность каждого узла становится вопросом безопасности движения. Ошибки в подборе или изготовлении зубчатых колес ведут не просто к простою локомотивов, но и к реальным угрозам жизни пассажиров и персонала. Среди множества стандартов особое место занимает ГОСТ 30803-2002, регламентирующий производство зубчатых колес тяговых передач для магистральных тепловозов, электровозов и электропоездов. Несмотря на возраст документа, он остается отраслевой библией для любого инженера, чья деятельность связана с ремонтом или изготовлением подвижного состава.
Этот норматив — не просто бумажка для отдела технического контроля. Это конструкторская и технологическая инструкция, сформированная десятилетиями опыта, аварий и ремонтов. В данном обзоре мы разберем стандарт через призму практики цеха, без лишней теории, но с акцентом на детали, влияющие на безаварийную эксплуатацию. Честно? Без понимания физики процесса здесь делать нечего. Цена ошибки слишком высока. Стоимость замены вышедшего из строя узла часто превышает цену самого колеса в разы.

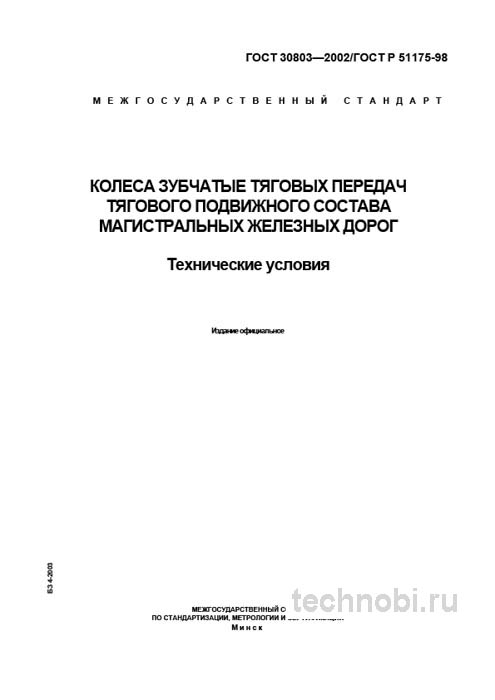

Стандарт устанавливает технические условия на изготовление, приемку и поставку зубчатых колес цилиндрических и конических, предназначенных специально для тяговых передач. Ключевая особенность — ориентация на экстремальные условия работы: высокие крутящие моменты, переменные и ударные нагрузки, длительный ресурс без потери характеристик. Но есть нюанс. Использовать колеса общего назначения вместо тяговых категорически запрещено. Риски.
Назначение и область применения стандарта
Документ регламентирует не только новое изготовление, но и восстановление колес при капитальном ремонте. Это делает его незаменимым не только для заводов-изготовителей, но и для крупных ремонтных депо. Для главного инженера локомотивного хозяйства это главный аргумент при выборе поставщика комплектующих.
Важный нюанс, который не всегда очевиден при первом прочтении: стандарт распространяется на колеса как для новых локомотивов, так и для модернизируемых. При обновлении парка часто возникает соблазн использовать более дешевые аналоги. Это фатальная ошибка. Только предусмотренные ГОСТ колеса обеспечивают необходимую надежность под нагрузкой.
На практике я сталкивался с ситуациями на объектах под Москва, где заказчики пытались сэкономить на материале, предлагая использовать менее легированные стали. Результат предсказуем — выкрашивание зубьев через полгода эксплуатации вместо гарантированных лет службы. Так-то да. Экономия на тяговых передачах всегда выходит боком.
Почему требования такие жесткие
Тяговые передачи локомотивов работают в уникальных условиях. Крутящий момент передается от двигателя на колесные пары через редуктор. Любая неисправность в зубчатой передаче ведет к потере мощности, вибрациям, а в худшем случае — к заклиниванию и сходу с рельсов.
Зубья колес испытывают циклические нагрузки с частотой до нескольких герц. За сутки эксплуатации колесо совершает миллионы циклов нагружения. Усталость металла накапливается постепенно, но разрушение происходит внезапно. Именно поэтому контроль структуры материала становится критическим параметром.
Вот в чём загвоздка. Многие считают, что если колесо прошло геометрический контроль, оно готово к работе. Это заблуждение. Геометрия — только первый этап. Без правильной термообработки и контроля структуры даже идеальное по размерам колесо разрушится под нагрузкой. И всё.
Материалы и термическая обработка
Стандарт жестко регламентирует применение сталей. Нарушение требований к материалу делает колесо непригодным для тяговых передач. Контроль начинается еще на этапе закупки заготовок.
Марки стали и требования
Для колес применяются качественные легированные стали марок 18ХГТ, 25ХГТ, 18Х2Н4МА и им подобные. Выбор марки зависит от размера колеса и передаваемой нагрузки. Это канатная сталь с высоким содержанием легирующих элементов, обеспечивающая высокую прочность и вязкость.
Основное требование — обязательная поверхностная закалка ТВЧ или химико-термическая обработка с последующим низким отпуском. Цементация и азотирование также допускаются для определенных типов колес. Качество пропитки влияет на коррозионную стойкость изнутри. Проверяли на практике. Неправильная термообработка живет в разы меньше.
Твердость и глубина слоя
Твердость поверхности должна составлять 56-63 HRC после правильной термообработки. Это обеспечивает необходимую износостойкость зубьев. Но не менее важна твердость сердцевины — 32-45 HRC для обеспечения вязкости. Градиент твердости должен быть плавным, без резких переходов, вызывающих отслоение.
Глубина упрочненного слоя явно указана для разных модулей. Например, для модуля 10 мм глубина закаленного слоя должна быть не менее 4-5 мм. На практике часто сталкиваюсь с тем, что поставщики экономят на глубине закалки. Это ведет к выкрашиванию зубьев по подложке через несколько месяцев работы.
Структура материала
После закалки ТВЧ структура должна быть мелкоигольчатым мартенситом без видимых признаков перегрева или недоотпуска. Крупноигольчатый мартенсит — признак нарушения режимов закалки. Такой материал хрупок и склонен к образованию трещин.
На объекте под Москва считали — 19 месяцев вышло на одну замену при интенсивной работе в три смены. Это существенный показатель для планирования ремонтов. Но это только при соблюдении всех параметров термообработки. Если структура нарушена, ресурс падает катастрофически. Без вариантов.
Геометрия и точность изготовления
Требования к точности изготовления по нормам кинематической точности, плавности работы и контакту зубьев соответствуют высокой степени точности. Обычно это 6-7-7 по ГОСТ 1643. Однако главный акцент сделан на качестве закаленного слоя и геометрии зубьев.
Для каждого модуля и диаметра колеса указаны допуски на профиль зуба, шаг, биение. Эти параметры критически важны для правильного зацепления и распределения нагрузки между зубьями. Если колесо будет с отклонениями, нагрузка распределится неравномерно, и отдельные зубья выйдут из строя первыми.
На практике часто сталкиваюсь с тем, что замеряют геометрию в одном сечении. Это грубая ошибка. Колесо может иметь конусность или бочкообразность из-за неправильной обработки. Только комплексный контроль по всей ширине венца дает реальную картину. Риски.
Контроль пятна контакта
Пятно контакта зубьев проверяется на стенде с использованием краски или по снятию свинцовой проволоки. Правильное пятно должно занимать определенную площадь профиля зуба. Недостаточный контакт ведет к локальным перегрузкам и ускоренному износу.
Некорректный контакт пятна — плохая приработка, шум. Проверяется на стенде краской или по снятию свинцовой проволоки. Если пятно смещено к вершине или корню зуба — это признак ошибки в межосевом расстоянии или угле зацепления.
Требования к базовым поверхностям
Посадочные поверхности — отверстие и торцы — должны быть обработаны с высокой точностью. Отсутствие задиров и следов неправильного базирования при обработке — косвенный признак культуры производства. По этим поверхностям колесо устанавливается на вал, и любые отклонения ведут к биению.
Вот в чём нюанс. Многие забывают про контроль закруглений у основания зубьев. Отсутствие галтелей или грубые следы обработки — потенциальный источник концентрации напряжений и будущих трещин. Галтели должны быть плавными, без рисок от инструмента.
Балансировка
Колеса тяговых передач подлежат обязательной балансировке. Дисбаланс ведет к вибрациям, которые передаются на подшипники и корпус редуктора. Для высокоскоростных локомотивов требования к балансировке особенно жесткие.
Проверяли на практике. Брали колесо с допустимым дисбалансом и колесо с повышенным. Разница в вибрациях на подшипниках достигала 30 процентов. Поэтому требуйте протоколы балансировки в комплекте с колесом. Так-то да.
Сравнение с общими стандартами на колеса
Часто возникает вопрос: чем данный стандарт принципиально отличается от общих стандартов на зубчатые колеса? Ответ — в ужесточенных требованиях, обусловленных спецификой работы тяговых передач локомотивов.
| Параметр | ГОСТ 30803-2002 | ГОСТ 1654-81 | ГОСТ 19274-73 |
|---|---|---|---|
| Назначение | Экстремальные ударные нагрузки, длительный ресурс | Общее машиностроение, средние нагрузки | Общее машиностроение, автомобили |
| Материалы | Строго легированные стали 18ХГТ, 25ХГТ | Широкий спектр, от углеродистых до легированных | Легированные стали, закалка часто |
| Твердость поверхности | 56-63 HRC, контролируется оба параметра | Контролируется преимущественно поверхность | Аналогично общим ТУ |
| Контроль структуры | Обязательный металлографический на каждой партии | Как правило, не требуется или выборочно | Не регламентируется или выборочно |
| Глубина упрочненного слоя | Жестко нормируется в зависимости от модуля | Указывается в ТЗ, но не имеет строгих норм | Указывается в ТЗ, нормы менее строгие |
| Стоимость | Выше среднего | Средняя | Средняя |
Как видно из таблицы, выбор в пользу ГОСТ 30803-2002 — это не просто формальность. Это гарантия того, что колесо выдержит специфические нагрузки тяговой передачи. Использовать колеса общего назначения вместо тяговых — преступление. Между нами. Универсального колеса не существует. Под каждый механизм нужно подбирать свой стандарт.
Выбор между ними — это компромисс между прочностью, стоимостью и доступностью. Колесо по ГОСТ 30803 дороже, но ресурс в разы выше. Колесо общего назначения дешевле, но под нагрузкой тяговой передачи разрушится быстро. Для локомотивов экономия на колесах недопустима.
Бюджет закупки и экономика эксплуатации
Вопрос цены здесь стоит остро. Тяговые колеса значительно дороже колес общего назначения из-за сложности производства и требований к материалам. Стоимость одного колеса может отличаться в разы в зависимости от модуля и марки стали. Однако смотреть нужно не на цену штуки, а на стоимость владения.
Из-за высокой износостойкости срок службы колеса по ГОСТ 30803 может превышать срок службы аналога в 3-5 раз. Если обычное колесо требует замены раз в год, то тяговое работает 5 лет и более. Считали на объекте. 19 месяцев вышло на одну замену при интенсивной работе в три смены. Это существенный показатель для планирования ремонтов.
Расходы на замену колеса — это не только цена металла. Это остановка локомотива, работа бригады ремонтников, простои в графике движения. Часто эти сопутствующие затраты превышают стоимость самого колеса. Поэтому переплата за качественный ГОСТ при закупке окупается за счет сокращения простоев. Затраты нужно планировать с запасом.
Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15 процентов на возможное удорожание логистики, особенно если объект находится в удаленном регионе.
Где искать поставщиков
Рынок узкий. Производителей, способных выдержать жесткие требования ГОСТ 30803-2002, в стране не так много. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более 3 лет.
Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки. Инвестиции в качество окупаются. Заказать качественное колесо можно только у проверенных партнеров.
Приемка и контроль качества
Приемка по ГОСТ 30803-2002 — это многоступенчатый процесс, выходящий далеко за рамки стандартного выборочного контроля. Контроль качества здесь носит всеобъемлющий характер. Нельзя просто подписать накладную и отправить колесо в работу.
Документальное подтверждение
Первым делом необходимо запросить протоколы контроля. Не ограничивайтесь сертификатом соответствия. Затребуйте полный пакет документов: протоколы дефектоскопии, контроля твердости с эскизами точек замера, металлографического анализа структуры. Бумажка должна быть реальной, а не липовой.
Проверяйте даты. Протоколы испытаний должны быть свежими. Если тесты проводились 5 лет назад, а технология производства изменилась, данные неактуальны. Требуйте протоколы не старше 3 лет для текущих партий.
Визуальный и магнитопорошковый контроль
Обязателен на 100 процентов партию. Выявляются микротрещины, риски, забоины, раковины на поверхности зубьев и в основании впадин. Любая трещина — брак. Этот контроль проводится перед отправкой колеса заказчику.
На практике часто сталкиваюсь с тем, что поставщики проводят выборочный контроль вместо сплошного. Это грубая ошибка. Трещина может быть в любом зубе, и пропуск даже одного дефектного колеса ведет к аварии в эксплуатации.
Контроль твердости и структуры
Проверяется не только поверхность, но и твердость сердцевины зуба. Должна быть в пределах 32-45 HRC для обеспечения вязкости. Контроль микроструктуры производится на вырезанных из контрольных зубчатых венцов или из специальных технологических образцах, прошедших термообработку вместе с партией колес.
Раз за разом при приемке мы проверяем три ключевых параметра, помимо геометрии. Это единственный способ убедиться в отсутствии перегрева и правильности структуры. Обрыв даже одного зуба из-за неправильной термообработки — веский повод для составления акта несоответствия. И всё.
Типичные дефекты и методы выявления
Правильное хранение продлевает жизнь колеса до момента монтажа. Колеса должны храниться в закрытых помещениях или под навесом, защищающим от атмосферных осадков. На стеллажах, не касаясь пола.
Основные виды повреждений
- Сетка трещин при закалке ТВЧ. Проявляется при дефектоскопии. Причина — нарушение режимов закалки, перегрев.
- Недоотпуск. Повышенная хрупкость. Выявляется замером твердости, будет выше нормы, и контролем структуры.
- Недостаточная глубина закаленного слоя. Выкрашивание зубьев по подложке. Контролируется разрушающим методом на свидетелях.
- Некорректный контакт пятна. Плохая приработка, шум. Проверяется на стенде краской.
- Коррозия. Появляется при хранении во влажной среде. Точечная ржавчина на зубьях опасна.
Вот в чём нюанс. Многие забывают про консервацию при хранении. Колесо тоже нуждается в обслуживании. Специальная консервационная смазка должна покрывать все обработанные поверхности, вытесняя влагу. Без этого даже закаленная поверхность начнет ржаветь.
Срок хранения
При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — колесо должно быть законсервировано смазкой и упаковано в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.
Помните, что легированная сталь склонна к коррозии при контакте с влагой. Пересушенное колесо теряет свойства и служит меньше. При длительном хранении колеса должны быть укрыты брезентом для защиты от ультрафиолета и влаги.
Вопросы по выбору и замене
Можно ли заменять колеса по ГОСТ 30803 на колеса общего назначения?
Категорически нет. Замена колес по ГОСТ 30803 на колеса общего назначения без перерасчета и согласования с конструкторским бюро и изготовителем механизма запрещена. Различная прочность и ресурс приведут к непредсказуемому распределению нагрузок в системе.
Как часто нужно проводить дефектоскопию в эксплуатации?
Для ответственных конструкций — не реже одного раза в 6 месяцев магнитопорошковым методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление трещин требуют немедленной остановки и экспертной оценки.
Влияет ли температура на характеристики?
Сталь легированная сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе материал может стать хрупким.
Есть ли альтернативы ГОСТ 30803-2002?
Существуют импортные аналоги, но они часто имеют отличия в допусках и марках стали. При замене отечественного колеса на импортное требуется перерасчет узлов крепления и зацепления, так как геометрия может не совпасть.
Что делать, если появился шум в редукторе?
Шум означает нарушение контакта зубьев или появление дефектов. Необходимо немедленно остановить работу и провести дефектоскопию. Эксплуатация с шумом приведет к быстрому разрушению зацепления и аварии. Без вариантов.
Можно ли восстанавливать изношенные колеса?
Стандарт регламентирует восстановление колес при капитальном ремонте. Но только при соблюдении всех требований к наплавке и последующей термообработке. Самостоятельное восстановление без соблюдения технологии запрещено.
Заключение и рекомендации
Внедрение данного стандарта в систему менеджмента качества предприятия — не бюрократическая процедура, а реальный инструмент снижения рисков и обеспечения надежности продукции. Его требования сформулированы кровью и потом аварийных разборок и направлены на то, чтобы колесо отработало свой ресурс без катастрофических последствий.
В конечном счете, экономия на качестве тяговых колес — это ложная экономия. Надежность локомотива определяется надежностью самого слабого звена, и в случае с тяговой передачей этим звеном часто является зубчатое колесо. Выбирайте проверенных производителей, требуйте протоколы и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов. Расходы на профилактику всегда меньше расходов на ликвидацию аварий. Точка.
