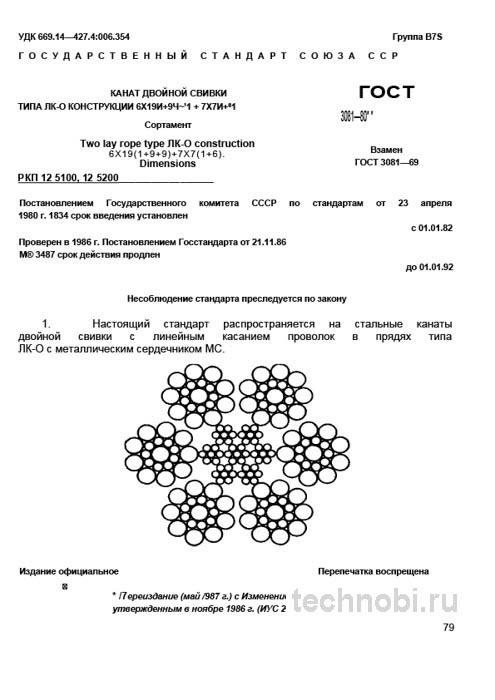

ГОСТ 3081-80: Канаты стальные 6х19 — Полный технический разбор и цены

Назначение и конструктивные особенности

Конструкция 6х19(1+9+9)+1 о.с. на первый взгляд кажется стандартной, но расшифровка дает полное понимание ее физики. Цифры здесь говорят больше, чем любые маркетинговые обещания производителей. Шесть прядей вокруг органического сердечника обеспечивают баланс между прочностью и способностью огибать блоки.

Каждая прядь имеет три слоя проволоки. Один центральный проводок, вокруг него девять проволок первого слоя и девять проволок второго слоя. Такое строение обеспечивает хорошее сочетание гибкости и стойкости к истиранию. Проволоки в прядях свиты по схеме линейного касания (ЛК), что означает отсутствие точечного контакта между слоями внутри пряди. Это снижает внутреннее трение и продлевает ресурс.

Наличие органического сердечника (о.с.) во всей конструкции — критический элемент. Обычно это пеньковый, сизалевый или синтетический материал, пропитанный специальной противогнилостной смазкой. Этот сердечник служит демпфером, накапливает запас смазки, что значительно повышает гибкость и долговечность каната, снижая внутреннее трение между проволоками и прядями. Без него канат был бы слишком жестким и быстро потерял бы форму.

Тип ЛК-О — это канат линейного касания с органическим сердечником. Проволоки в прядях подобраны по диаметру так, что образуют ровную поверхность с минимальными зазорами. Это снижает внутреннее трение и повышает усталостную прочность. Так-то да. Универсального решения не существует, но для цикличных нагрузок это один из лучших вариантов.

Где именно применяют такую конструкцию

На практике я видел эти канаты в работе на объектах под Новосибирск. Там, где климат суровый и нагрузки циклические, они показывают себя лучше аналогов. Основные сферы:

• Стрелы кранов башенного и козлового типа. Здесь важна стойкость к многократным перегибам.
• Подъемники шахтных клетей. Глубина и вес груза требуют запаса прочности.
• Машинные муфты и оборудование лифтов. Безопасность людей приоритетна.
• Тяговые органы тяжелого оборудования. Работа в abrasive средах.
• Грузовые ветви кранов стрелового типа.

Главное преимущество — способность держать форму под давлением при сохранении гибкости. Если канат с металлическим сердечником слишком жесток для сложных блоков, то 6х19 с органическим сердечником огибает их легче, сохраняя высокую прочность на разрыв. Это снижает риск застревания в ручьях блоков и непредсказуемого поведения груза. Риски.

Технические требования и материалы

Стандарт жестко регламентирует все аспекты, от сырья до конечных свойств. Нарушение любого из пунктов делает канат непригодным для ответственных работ. Контроль начинается еще на этапе производства проволоки.

Марки стали и прочность

Проволока изготавливается из углеродистой стали высокого качества по ГОСТ 7372-2019 или его предшественникам. Это канатная сталь с высоким содержанием углерода. Марка стали — не ниже №1. Для особо ответственных применений, например шахтные подъемники, используется проволока марки ВК (высшей категории) с временным сопротивлением разрыву в диапазоне 137-177 Н/мм².

Сердечник органический, соответствующий ГОСТ 30055-93. Пропитка — негорючая, антикоррозийная смазка, способная работать в заявленном температурном диапазоне. Качество пропитки влияет на коррозионную стойкость изнутри. Если смазки мало, сердечник сохнет, канат теряет гибкость и начинает ржаветь изнутри. Проверяли на практике. Сухой канат живет в разы меньше.

Типы свивки и направления

Направление свивки прядей в канате и проволок в прядях может быть правым или левым. Чаще всего применяют правую свивку. По характеру свивки канаты бывают нераскручивающиеся и раскручивающиеся. Для большинства крановых операций подходят обычные раскручивающиеся, но для подъема грузов без направляющих лучше брать нераскручивающиеся, чтобы груз не вращался.

Тип контактирования проволок в прядях — линейное (ЛК). Это означает, что проволоки разных слоев касаются друг друга по линиям, а не в точках. Это снижает контактные напряжения и уменьшает износ внутри пряди. Именно поэтому ресурс канатов ЛК-О выше, чем у канатов точечного касания (ТК).

Вот в чём загвоздка. Высокопрочная проволока более хрупкая. Если механизм работает с ударными нагрузками, лучше взять группу чуть ниже, но с большим запасом по вязкости. Иначе проволока будет ломаться внезапно, без видимых признаков усталости.

Сортамент и механические свойства

Стандарт предлагает четкий сортамент по диаметрам каната от 8,8 до 16,5 мм. Шаг диаметров не случайный, он унифицирован под стандартные размеры блоков и барабанов грузоподъемных машин. Для каждого диаметра указана нормативная маркировочная группа, которая варьируется в широких пределах.

Важно понимать: диаметр — это один из первых параметров контроля. На практике часто сталкиваюсь с тем, что поставщик поставляет канат, диаметр которого находится на нижнем пределе допуска. Это не всегда брак, но требует внимания при проектировании новых узлов, особенно если канат работает в блоках с жесткими требованиями к соотношению диаметра блока и каната.

Ключевой параметр — суммарное разрывное усилие (СРУ) всего каната. Оно указано в стандарте для каждого диаметра и марки проволоки. Например, для каната диаметром 13,5 мм из проволоки марки ВК с временным сопротивлением 167 Н/мм², СРУ составляет не менее 106,5 кН. Это тот минимум, ниже которого партия должна быть забракована. В паспорте качества должен быть указан именно результат фактических испытаний.

Допуски и геометрия

Диаметр каната замеряется микрометром в двух перпендикулярных плоскостях в нескольких местах по длине каната, избегая мест вблизи заплеток. Усредненное значение должно быть в пределах допуска. Обычно это плюс 5%, минус 2% для канатов диаметром до 15 мм.

Это критически важно для правильного выбора размеров ручьев блоков и барабанов. Если канат будет тоньше допуска, он провалится в ручей и будет деформироваться. Если толще — не влезет или заклинит. Только среднее значение дает реальную картину.

Шаг свивки

Раз за разом при приемке мы проверяем шаг свивки элементарным методом. Мелом делаем метку на одной пряди и считаем количество витков на отрезке в 1 метр. Значение должно быть стабильным и соответствовать примерно 6.5-7.5 диаметрам каната для данной конструкции. Сильные отклонения говорят о нарушении технологии свивки. Без вариантов.

На объекте под Новосибирск считали — 18 месяцев вышло на одну замену при интенсивной работе в две смены. Это существенный показатель для планирования ремонтов. Но это только при соблюдении всех параметров входного контроля. Если геометрия нарушена, ресурс падает катастрофически.

Сравнение с аналогами 2688 и 3079

Выбор каната часто сводится к сравнению нескольких стандартов. Наиболее близкие аналоги — ГОСТ 2688-80 и ГОСТ 3079-80. Каждый из них занимает свою нишу в зависимости от условий эксплуатации и требований к гибкости.

Как видно из таблицы, выбор в пользу ГОСТ 3081-80 — это компромисс. Он менее гибкий, чем 6x37, но более износостойкий. Он уступает в стойкости к смятию канату с металлическим сердечником, но значительно более гибок и лучше амортизирует ударные нагрузки благодаря органическому сердечнику. Между нами. Универсального каната не существует. Под каждый механизм нужно подбирать свою конструкцию.

Выбор между ними — это компромисс между прочностью, гибкостью, стойкостью к износу и усталости. Канат 6х19 жестче, но лучше держит форму на больших нагрузках. Канат 6х37 мягче, лучше огибает блоки, но быстрее истирается снаружи. Для механизмов с малыми диаметрами барабанов и большим количеством блоков 6х19 не подойдет. Его жесткость приведет к повышенному усталостному износу и преждевременному выходу из строя.

Бюджет закупки и экономика эксплуатации

Вопрос цены здесь стоит остро. Канаты данной конструкции относятся к среднему ценовому сегменту. Стоимость одного погонного метра зависит от диаметра, группы прочности и типа смазки. Однако смотреть нужно не на цену метра, а на стоимость владения.

Из-за высокой стойкости к истиранию срок службы каната 6х19 на тяжелых кранах может быть дольше, чем у более гибких аналогов, если условия работы предполагают большое давление на барабан. Это существенный показатель для планирования ремонтов. Бюджет нужно планировать с запасом.

Расходы на замену каната — это не только цена металла. Это остановка производства, аренда спецтехники, работа бригады монтажников. Часто эти сопутствующие затраты превышают стоимость самого каната. Поэтому переплата за качественный ГОСТ при закупке окупается за счет сокращения простоев. Окупаемость проекта напрямую зависит от надежности комплектующих.

Цены, кстати, плавают. Зависят от курса металла и логистики. Если меньше — сроки плывут. При планировании бюджета закладывайте запас минимум 15% на возможное удорожание логистики, особенно если объект находится в удаленном регионе.

Где искать поставщиков

Рынок широкий, но качество варьируется. При поиске поставщика запрашивайте не просто прайс-лист, а референс-лист с объектами, где их продукция эксплуатируется более года. Надежный завод даст гарантию не менее 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки.

Сомневаетесь? Запросите образцы смет. Сравните не только цену за тонну, но и условия гарантии. Иногда дешевле купить у официального дилера завода, чем у перекупщика без документов. Заказать качественный канат можно только у проверенных партнеров.

Приемка и контроль качества

Приемка каната — ответственная процедура, которую нельзя сводить к сверке сертификата и визуальному осмотру бухты. Нельзя просто подписать накладную и отправить канат в работу. Ответственность лежит на персонале ОТК и главном инженере.

Документальное подтверждение

Обязательно требовать заводской сертификат. Проверить соответствие всех данных: диаметр, марка проволоки, СРУ, длина, дата изготовления, номер партии. Отсутствие паспорта — повод для немедленного возврата. Бумажка должна быть реальной, а не липовой.

Проверяйте даты. Протоколы испытаний должны быть свежими. Если тесты проводились 5 лет назад, а технология производства изменилась, данные неактуальны. Требуйте протоколы не старше 3 лет для текущих партий.

Измерительный контроль

Диаметр каната замеряется микрометром в двух перпендикулярных плоскостях. Замеры производятся в нескольких местах по длине бухты. Расхождение с номиналом не должно превышать установленных стандартом допусков. Инструмент должен быть поверен.

На практике часто сталкиваюсь с тем, что замеряют в одном месте. Это грубая ошибка. Канат может быть овальным из-за неправильной намотки или хранения. Только среднее значение дает реальную картину.

Скрытые дефекты

Самые коварные дефекты — внутренние. Важный нюанс, который не всегда очевиден: обязательно нужно раздвинуть пряди в нескольких местах и осмотреть состояние внутренних проволок и сердечника. Признаки брака: ржавчина, ломкость сердечника, обрывы проволок внутри пряди.

Раз за разом при приемке мы проверяем не только сам канат, но и комплектацию. Уплотнительные кольца должны быть в комплекте и иметь правильную геометрию. Плохое уплотнение приведет к bypass воздуха мимо фильтрующего элемента. И всё.

Типичные дефекты и хранение

Правильное хранение продлевает жизнь каната до момента монтажа. Канаты должны храниться в закрытых помещениях или под навесом, защищающим от атмосферных осадков. Бухты должны лежать на деревянных подкладках, не касаясь земли.

Основные виды повреждений

• Коррозия. Появляется при хранении во влажной среде или повреждении упаковки. Точечная ржавчина под слоем смазки опаснее поверхностной.
• Механические повреждения. Вмятины, заломы, следы ударов. Возникают при погрузке и транспортировке.
• Нарушение свивки. Раскручивание прядей, выпучивание сердечника. Признак неправильной намотки на барабан или хранения.
• Высыхание смазки. Канат становится сухим на ощупь, проволоки скрипят. Требуется дополнительная смазка перед монтажом.
• Обрывы отдельных проволок. Особенно внутренних, которые сложно увидеть без разборки.

Вот в чём нюанс. Многие забывают про смазку при хранении. Многопрядный канат тоже нуждается в обслуживании. Специальная канатная смазка должна проникать между проволоками, вытесняя влагу. Без этого даже оцинковка не спасет от внутренней коррозии.

Срок хранения

При правильном хранении в закрытом помещении — до 5 лет без потери свойств. Главное условие — канат должен быть законсервирован смазкой и упакован в водонепроницаемую оболочку. Если упаковка нарушена, перед монтажом обязательна повторная консервация.

Вопросы по выбору и замене

Можно ли заменять канат 6х19 на 6х37 без перерасчета?

Категорически нет. Замена каната 6х19 на 6х37 без перерасчета и согласования с конструкторским бюро и изготовителем механизма запрещена. Различная жесткость и несущая способность приведут к непредсказуемому распределению нагрузок в системе.

Как часто нужно проводить дефектоскопию?

Для ответственных конструкций — не реже одного раза в 6 месяцев магнитным методом. Визуальный осмотр — ежесменно. Любые изменения геометрии или появление одиночных обрывов проволок требуют немедленной остановки и экспертной оценки.

Влияет ли температура на характеристики?

Сталь канатная сохраняет свои свойства в диапазоне от минус 40 до плюс 50 градусов. При экстремально низких температурах требуется использование специальных морозостойких смазок, иначе канат может стать хрупким.

Есть ли альтернативы ГОСТ 3081-80?

Существуют импортные аналоги (DIN, ISO), но они часто имеют отличия в допусках и марках стали. При замене отечественного каната на импортный требуется перерасчет узлов крепления и блоков, так как геометрия может не совпасть.

Что делать, если канат начал свистеть?

Свист означает трение металла о металл из-за отсутствия смазки. Необходимо немедленно остановить работу и нанести специальную канатную смазку. Эксплуатация всухую приведет к быстрому перегреву и обрыву. Без вариантов.

Заключение и рекомендации

ГОСТ 3081-80 — это отработанный десятилетиями, надежный стандарт для ответственных применений. Его глубокое понимание и скрупулезное соблюдение требований по контролю качества — это не бюрократия, а прямая экономия на предотвращении простоев и гарантия безопасности производства.

В конечном счете, экономия на качестве несущего элемента — это ложная экономия. Надежность системы определяется надежностью самого слабого звена, и в случае с грузоподъемными машинами этим звеном часто является канат. Выбирайте проверенных производителей, требуйте сертификаты и не игнорируйте правила эксплуатации. Безопасность не терпит компромиссов. Расходы на профилактику всегда меньше расходов на ликвидацию аварий. Точка.
