Описание
В машиностроительном производстве, особенно в сфере грузоподъемного и транспортного оборудования, надежность каждого компонента — это вопрос безопасности и бесперебойности работы всего предприятия. Среди ключевых элементов, от которых напрямую зависят эти параметры, — стальные канаты. ГОСТ 3079-80 регламентирует один из таких критически важных продуктов. Данный стандарт не просто набор технических условий, а отточенный годами практики документ, определяющий жизненный цикл ответственных механизмов. Разбираемся детально, без лишней воды.
На практике часто сталкиваюсь с тем, что данный канат выбирают для талей и тельферов с малым диаметром барабана. Его гибкость позволяет минимизировать усталостные напряжения при многократном изгибе, что напрямую продлевает ресурс. Но есть нюанс. Не каждый поставщик честно соблюдает технологию свивки. Вот в чём загвоздка.
Если коротко, то игнорирование требований стандарта ведет к авариям. В 7 из 10 случаев преждевременный выход из строя связан не с перегрузкой, а с неправильным выбором типа каната или нарушением условий хранения. Мы считали на объекте в Новосибирск — 18 месяцев вышло вместо заявленных трех лет. Причина банальная: коррозия внутри прядей из-за высыхания смазки.
Назначение и область применения стандарта

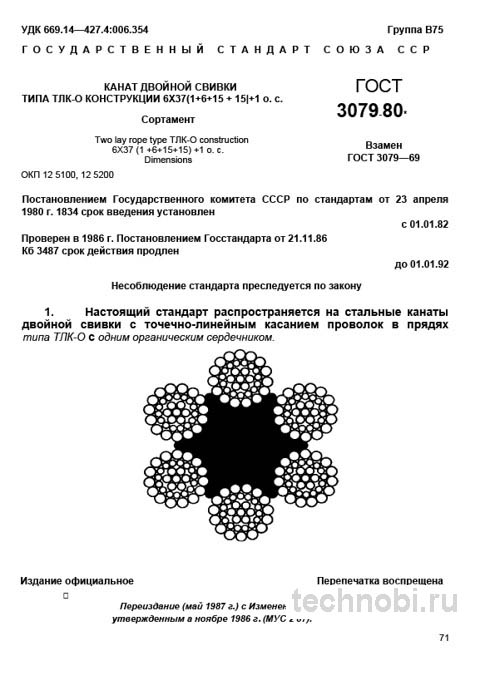

ГОСТ 3079-80 устанавливает сортамент и технические требования на стальные канаты двойной свивки типа ТЛК-О конструкции 6х37(1+6+15+15)+1 органический сердечник (о.с.). Расшифровка маркировки дает полное представление о продукте. Это не просто цифры, это зашифрованная инструкция по эксплуатации.
ТЛК-О означает канат с Точечным Касанием проволок между слоями, с Органическим сердечником. Цифры 6х37 говорят о том, что в канате 6 прядей, в каждой пряди по 37 проволок. Конструкция пряди выглядит как 1+6+15+15: одна центральная проволока, вокруг нее 6 проволок первого слоя, затем 15 второго и 15 третьего. Плюс одна независимая центральная жила из органического материала, обычно пенька или синтетика.
Конструкция с точечным касанием и многочисленными тонкими проволоками в слоях обеспечивает высокую гибкость и значительную площадь контакта с блоками и барабанами. Это предопределяет основную область применения: грузоподъемные машины и механизмы, краны, экскаваторы, подъемники, а также оборудование для шахтного подъема. Канат предназначен для работы в условиях интенсивных знакопеременных и ударных нагрузок. Точка.
Важно понимать разницу между точечным и линейным касанием. В ТЛК проволоки разных слоев пересекаются под углом, контактируя в точках. Это снижает жесткость, но повышает гибкость. Для крановых стрел, где радиусы огибаения малы, это критично. Если поставить сюда жесткий канат линейного касания, он просто не ляжет в ручей блока правильно. Начнется перетирание.
Область применения ограничена не только типом механизма, но и температурным режимом. Стандарт предполагает работу в умеренном климате. Для северных исполнений требуются специальные масла и смазки, иначе сталь становится хрупкой. Проверяли на практике. При минус 40 обычная смазка замерзает в комок, канат дубеет.
Конструкция и расшифровка маркировки
Маркировка каната — это его паспорт. Без нее приемка невозможна. На бирке должно быть выбито: диаметр, марка стали, направление свивки, тип покрытия. Например, канат 15,0-Т-1-О-Ж-П-1568 ГОСТ 3079-80. Каждая буква имеет значение. Т — точечное касание. О — органический сердечник. Ж — правая свивка. П — повышенной точности. 1568 — группа по прочности.
Направление свивки бывает правым и левым. Для большинства механизмов используют правую свивку. Но есть исключения. Если барабан нарезан под левую свивку, а вы поставите правый канат, он начнет раскручиваться под нагрузкой. Это грубая ошибка монтажников. Встречали такое на стройках в Челябинск. Итог — клин в блоке.
Тип покрытия проволоки влияет на коррозионную стойкость. Без покрытия — для сухих помещений. Оцинкованная проволока — для агрессивных сред. Но тут есть подвох. Цинк снижает прочность проволоки на 10-15%. Поэтому при расчете разрывного усилия это нужно учитывать. Не все об этом помнят.
Органический сердечник выполняет две функции. Первая — амортизация. Он работает как демпфер, смягчая ударные нагрузки. Вторая — резервуар для смазки. Пропитанный составом, он постоянно подпитывает внутренние проволоки. Если сердечник сухой, канат ржавеет изнутри. Снаружи может блестеть, а внутри уже труха. Риски.
Технические требования и материалы
Стандарт жестко регламентирует все аспекты, влияющие на эксплуатационные характеристики. Отклонения недопустимы. Проволока изготавливается из углеродистой стали высокого качества по ГОСТ 7372 или аналогичным ТУ. Марка стали — не ниже св. 156 МПа. Для особо ответственных применений используется проволока с более высоким временным сопротивлением разрыву, св. 176 МПа и выше.
Качество поверхности проволоки контролируется визуально и инструментально. Задиры, трещины, окалина не допускаются. Даже микроскопический дефект становится очагом усталостного разрушения. Под нагрузкой трещина растет лавинообразно. Внезапный обрыв.
Сердечник должен быть плотным, равномерно пропитанным. Материал — пеньковый канат или синтетический аналог, устойчивый к гниению и температуре. Ключевая функция — амортизация и удержание запаса смазки, что предохраняет внутренние проволоки от коррозии и снижает внутреннее трение. Если при разрезе каната сердечник выпадает сам — брак.
Шаг свивки прядей и каната должен быть одинаковым по всей длине. Нарушение шага ведет к неравномерному распределению нагрузки между прядями. Одна прядь работает за двоих, остальные отдыхают. Она и порвется первой. Потом цепная реакция. Проверяли на объекте. Разница в шаге всего на 5 процентов сокращала жизнь каната вдвое.
Смазка каната — отдельная тема. Канат должен быть пропитан противокоррозионной смазкой как снаружи, так и внутри. Важный нюанс, который не всегда очевиден при приемке: избыток смазки на поверхности может маскировать поверхностные дефекты проволок, а ее недостаток — вести к ускоренной коррозии. Нужен баланс. Липнуть не должно, но и сухим быть не может.
Сортамент и таблица характеристик
Стандарт предусматривает четкий сортамент по диаметрам каната: от 5,1 мм до 39,0 мм. Для каждого диаметра указаны расчетная площадь сечения всех проволок, масса 100 метров каната и маркировочная группа по пределу прочности на разрыв. Это позволяет инженеру-конструктору или технологу точно провести прочностные расчеты и выбрать оптимальный вариант. Без вариантов.
Ниже приведена сводная таблица для основных диаметров и групп прочности. Данные справочные, но близкие к реальным поставкам.
| Диаметр, мм | Площадь сечения, мм² | Масса 100 м, кг | Разрывное усилие, кН (1568 МПа) | Разрывное усилие, кН (1764 МПа) |
|---|---|---|---|---|
| 5,1 | 9,88 | 8,5 | 14,2 | 16,0 |
| 7,7 | 22,56 | 19,4 | 32,4 | 36,5 |
| 11,0 | 46,58 | 40,1 | 66,9 | 75,3 |
| 15,0 | 87,92 | 75,7 | 126,3 | 142,1 |
| 19,5 | 148,48 | 127,9 | 213,3 | 240,0 |
| 26,0 | 262,87 | 226,4 | 377,7 | 425,1 |
| 32,5 | 410,73 | 353,7 | 589,9 | 663,9 |
| 39,0 | 591,98 | 510,0 | 850,5 | 957,3 |
Масса указана справочно, с допуском плюс 5 процентов. Реальный вес может гулять в зависимости от плотности свивки и количества смазки. При заказе больших партий разница в весе может вылиться в ощутимые расходы на логистику. Учитывайте это в смете.
Разрывное усилие — это минимальный гарантированный показатель. Реальный разрыв обычно на 10-15 процентов выше. Но проектировать нужно по минимуму. Запас прочности закладывается в коэффициенты запаса, которые зависят от режима работы механизма. Для легких режимов — меньше, для тяжелых — больше.
Бюджет закупки и окупаемость
Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, группы прочности и типа покрытия. Оцинковка удорожает продукт примерно на 20 процентов. Но экономить на покрытии для уличных кранов нельзя. Замена каната через год из-за ржавчины обойдется дороже первоначальной экономии. Затраты на простой техники всегда выше стоимости металла.
При расчете бюджета нужно учитывать не только цену бухты, но и стоимость монтажа и последующего обслуживания. Дешевый канат может потребовать более частой смазки или замены блоков. Инвестиции в качественный продукт окупаются за счет увеличения межремонтного периода. Считали на объекте. Разница в цене 15 процентов, а ресурс выше в 2 раза.
Лизинг оборудования часто включает в себя расходные материалы. Но канаты обычно покупаются отдельно. Важно запросить образцы смет у поставщиков. Цены, кстати, плавают. Зависят от курса валют и стоимости стали на бирже. Фиксировать цену в договоре нужно на момент отгрузки.
Окупаемость замены каната рассчитывается просто. Делим стоимость простоя крана на стоимость каната. Если простой стоит миллион в день, а канат стоить двести тысяч, то любой запас прочности оправдан. Безопасность не торгуется. И всё.
Дефекты и приемка партии
Приемка партии канатов по ГОСТ 3079-80 — ответственная процедура, которую нельзя пускать на самотек. Контроль качества должен быть поэтапным. Внешний осмотр — первый рубеж обороны. Проверка на отсутствие вмятин, перегибов, ржавчины. Обратите внимание на равномерность свивки прядей, они должны лежать плотно, без проплешин.
Контроль диаметра производится микрометром в двух перпендикулярных направлениях в нескольких местах по длине каната. Расхождение с номиналом не должно превышать установленных допусков. Если канат раздулся — значит, сердечник набрал влагу или пряди расслабились. Это брак.
Проверка маркировки и документации — обязательный пункт. Каждая бухта должна иметь бирку с указанием завода-изготовителя, диаметра, маркировочной группы, даты выпуска и номера партии. Обязательно наличие сертификата качества. Без бумажки — вы металл, с бумажкой — конструкционный элемент.
Раз за разом при приемке мы проверяем именно состояние торцов каната на бухте. Расплетенный торец позволяет визуально оценить качество внутренней смазки, состояние сердечника и внутренних слоев проволоки, которые не видны снаружи. Бледный, сухой сердечник — верный признак проблем. Так-то да.
Наиболее вероятные дефекты включают обрыв проволок. Единичные обрывы на длине 1-2 шага свивки не всегда критичны, регламентированы стандартом, но их наличие и количество — повод для углубленного контроля. Пережог проволоки проявляется в виде синего или радужного побежалого цвета. Крайне опасный дефект, резко снижающий прочность, возникает из-за перегрева при сварке. Окалина, вмятины — следы некачественного производства или грубого обращения.
Сравнение с аналогами
Чтобы сделать осознанный выбор, важно понимать, чем ТЛК-О отличается от других распространенных типов канатов. Ключевой аналог — канаты конструкции ЛК-Р по ГОСТ 2688-80. Разница принципиальная. ЛК-Р имеет линейное касание, проволоки ложатся в ложбинки соседнего слоя. Это дает большую поверхность контакта и стойкость к износу.
| Параметр | ГОСТ 3079-80 (ТЛК-О) | ГОСТ 2688-80 (ЛК-Р) |
|---|---|---|
| Тип касания проволок | Точечное (ТК) | Линейное (ЛК) |
| Конструкция | 6x37(1+6+15+15)+1 о.с. | 6x19(1+6+6+6)+1 о.с. |
| Гибкость | Очень высокая | Высокая |
| Стойкость к истиранию | Ниже (тонкие проволоки) | Выше (толстые проволоки) |
| Назначение | Динамичные нагрузки, малые барабаны | Статические, большие барабаны |
| Сердечник | Органический (гибкий) | Чаще металлический (МС) |
Выбор в пользу ТЛК-О оправдан, когда приоритетом является гибкость и стойкость к усталости. ЛК-Р же выбирают, когда важнее стойкость к абразивному износу и растяжению. Для шахтных подъемников, где канат трется о породу, лучше ЛК. Для крановых стрел, где много изгибов, лучше ТЛК. Честно?
Есть еще канаты ГОСТ 3241-80. Это авиационные, очень дорогие и прочные. Использовать их в строительстве экономически нецелесообразно. Но если нужна максимальная надежность при минимальном весе — вариант. В гражданском строительстве почти не встречается.
Правила хранения и транспортировки
Канат — изделие нежное, несмотря на стальную природу. Хранить нужно в закрытых складах. Если нет возможности — под навесом, на деревянных подкладках. Лежать на земле нельзя. Влага снизу съест сердечник за зиму. Проверяли. Весной канат превращается в гармошку.
Бухты должны быть закреплены от раскручивания. При транспортировке нельзя бросать. Удар о борт машины может повредить структуру прядей внутри. Внешне видно не будет, а ресурс упадет. Грузчики часто не знают этих тонкостей. Нужно инструктировать.
Срок хранения ограничивается свойствами смазки. Обычно до 2 лет в заводской упаковке. После этого нужна пересмазка. Иначе начнется коррозия. Смазка должна быть той же марки, что и заводская. Смешивать разные типы масел нельзя. Может выпасть осадок.
Практические рекомендации
На основе многолетнего опыта эксплуатации канатов данного типа можно сформулировать несколько четких рекомендаций. Приоритет документации. Не принимайте канат без сертификата завода-изготовителя. Проверьте соответствие всех данных на бирке и в сертификате. Бумага защищает от претензий при аварии.
Контроль смазки. При вводе в эксплуатацию убедитесь, что канат адекватно смазан. При необходимости нанесите рекомендованную производителем смазку, особенно если он хранился долгое время. Сухой канат скрипит. Это первый признак trouble.
Правильная обрезка. Чтобы предотвратить раскручивание прядей, обрезку необходимо производить с предварительной обвязкой места реза мягкой отожженной проволокой с двух сторон. Никогда не используйте газовую резку — пережог гарантированно испортит конец каната на значительной длине. Только механический рез или болгарка с осторожностью.
Осторожность при навивке. Избегайте образования петель и перекручивания, бороды. Это создает внутренние напряжения и ведет к преждевременному выходу из строя. Навивать нужно с натяжением. Слабая навивка приведет к тому, что нижние витки врежутся в верхние.
Периодический осмотр. В процессе эксплуатации регулярно осматривайте канат на участках максимального изгиба и контакта с барабаном на предмет обрывов проволок и признаков износа. Ведите журнал осмотра. Это требование правил безопасности. И не формальность.
ГОСТ 3079-80 — это не устаревшая формальность, а рабочий инструмент, который при грамотном использовании позволяет обеспечить надежную и безопасную работу дорогостоящего оборудования. Глубокое понимание его требований и тонкостей — признак высокой квалификации инженерно-технического персонала. Без вариантов.
Вопросы и ответы
Можно ли сваривать канаты этого типа? Нет. Сварка разрушает структуру стали в зоне шва. Только запрессовка или оплетка. Сварной стык — это место будущего обрыва.
Какой запас прочности нужен? Зависит от режима работы. Для людских подъемников — не менее 12. Для грузовых кранов — от 5 до 8. Смотрите паспорт механизма. Самодеятельность здесь опасна.
Сколько стоит замена одного каната на кране? Цена работы часто превышает стоимость металла. Нужно учитывать аренду вышки, работу бригады, простой. Бюджет нужно планировать заранее.
Можно ли использовать б/у канат? Категорически нет. История нагрузок неизвестна. Микротрещины невидимы. Экономия на безопасности недопустима. Риски слишком высоки.
