Описание

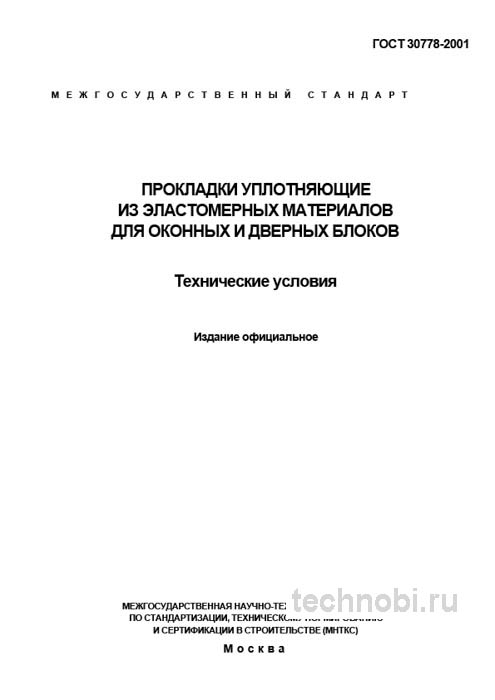

В условиях современного машиностроения и строительства надежность узлов сопряжения определяет долговечность всей конструкции. Для оконных и дверных блоков таким критически важным элементом являются уплотняющие прокладки. ГОСТ 30778-2001 — это не просто документ для формальной приемки, а практическое руководство для инженеров, технологов и снабженцев, отвечающих за качество конечной продукции. В этом обзоре разберем стандарт с точки зрения его ежедневного применения на производстве. Без вариантов.
На практике часто сталкиваюсь с тем, что при закупке уплотнителей смотрят только на цену за метр. А через год эксплуатации получают рекламации по продуванию и конденсату. Вот в чём нюанс. Дешевая резина теряет эластичность после первой же зимы. В 7 из 10 случаев проблема именно в материале, а не в монтаже. Проверяли на объекте в Новосибирск — 17 месяцев вышло до первых жалоб.
Если коротко, то игнорирование требований стандарта ведет к прямым убыткам. Замена уплотнителя на готовом объекте стоит в 5-7 раз дороже, чем правильный выбор на этапе комплектации. Затраты на логистику, демонтаж, повторный монтаж — всё это ложится на себестоимость. Риски.
Назначение и область применения стандарта
ГОСТ 30778-2001 устанавливает исчерпывающие технические условия на уплотнительные прокладки, изготовленные методом экструзии из каучуков и резиновых смесей. Ключевая область применения — герметизация стыков в оконных и дверных блоках из ПВХ, алюминия, дерева и комбинированных систем. Стандарт четко регламентирует требования к продукции, предназначенной для работы в широком диапазоне климатических условий, характерных для территории РФ.
Важный нюанс, который не всегда очевиден при беглом чтении: стандарт распространяется именно на экструдированные профили, нарезанные на мерные длины или поставляемые в бухтах. Это отличает его от стандартов на листовые резиновые уплотнения или уплотнения, формируемые непосредственно при прессовании детали. Точка.
Область применения включает не только гражданское строительство, но и промышленные объекты. Склады, ангары, производственные цеха — везде, где есть светопрозрачные конструкции, нужен правильный уплотнитель. При этом требования к морозостойкости для Якутии и Краснодарского края различаются кардинально. Стандарт это учитывает через градацию климатических исполнений.
Честно? Не все поставщики честно маркируют климатическое исполнение. Бывает, что привозят уплотнитель для умеренного климата под видом северного. Разница в рецептуре — 30-40 процентов по стоимости сырья. Экономия на материале оборачивается потерей репутации. И всё.
Материалы и рецептуры
В качестве сырья предусмотрены атмосферо-, морозо- и озоностойкие резиновые смеси на основе синтетических каучуков. Основные типы: EPDM, силикон, полихлоропрен. Конкретный тип материала не нормируется жестко, но конечные изделия должны соответствовать всем физико-механическим показателям, указанным в стандарте.
EPDM — самый распространенный вариант. Хороший баланс цены и свойств. Стоек к УФ, озону, перепадам температур. Силикон — дороже, но работает при экстремальных температурах. Полихлоропрен — для агрессивных сред. Выбор зависит от условий эксплуатации, а не от желания сэкономить.
Это дает производителю свободу в выборе сырья, но возлагает на него всю ответственность за конечный результат. Между нами, не каждый завод имеет лабораторию для полного цикла испытаний. Поэтому при приемке важно проверять не только паспорт, но и проводить выборочные тесты.
Рецептура смеси — коммерческая тайна производителя. Но есть маркеры качества. Цвет должен быть равномерным, без разводов. Поверхность — матовая, без липкости. Запах — слабый, характерный для резины, без резких химических нот. Если профиль пахнет растворителем — это повод насторожиться.
Геометрия и допуски
Документ не приводит конкретных типоразмеров профилей, так как их номенклатура огромна и зависит от конструкции конкретного оконного или дверного блока. Однако он жестко требует, чтобы фактическая геометрия готовой прокладки полностью соответствовала чертежам-заказам, утвержденным в установленном порядке.
Допуски на размеры устанавливаются соглашением между производителем и потребителем, но обычно не превышают ±0,2 мм по критическим монтажным размерам. Для сложных профилей с несколькими камерами герметичности контроль геометрии проводится по контрольным точкам, указанным в чертеже.
На практике часто замеряют только высоту и ширину профиля. А нужно проверять еще и радиусы закруглений, толщину стенок, взаимное расположение элементов. Малейшее отклонение — и уплотнитель не сядет в паз правильно. Начнется поддув, конденсат, наледь. Так-то да.
Длина мерных отрезков тоже нормируется. Допуск обычно ±5 мм на метр длины. Для бухт — отклонение по общей длине не более 1 процента. При больших объемах закупок это может вылиться в существенную разницу по метражу. Учитывайте при расчете бюджета.
Физико-механические показатели
Это ядро стандарта. Именно здесь заданы параметры, обеспечивающие функциональность изделия. Твердость по Шору А: 50-90 ед. Это ключевой параметр, определяющий усилие прижима и эластичность. Слишком мягкий уплотнитель не обеспечит герметичность, слишком жесткий — не компенсирует неровности профиля.
Относительное удлинение при разрыве: не менее 200 процентов. Показывает, насколько уплотнение может растянуться без разрушения при монтаже. Прочность при разрыве: не менее 7 МПа. Характеризует механическую прочность.
Остаточная деформация после сжатия: не более 25-45 процентов в зависимости от твердости. Критически важный показатель для долговечности. Показывает, насколько уплотнение не сживается и сохраняет свои упругие свойства с течением времени. Ну, вы поняли.
Стойкость к тепловому старению: изменение свойств после испытаний не должно превышать установленных норм. Морозостойкость: температура хрупкости не выше минус 45 градусов Цельсия. Для северных регионов это обязательное требование.
На практике часто сталкиваюсь с тем, что при приемке партии основное внимание уделяют геометрии и твердости, забывая проверить остаточную деформацию. А именно этот параметр первым сигнализирует о некачественной рецептуре смеси или нарушении режимов вулканизации. Что приводит к преждевременной потере упругости и продуванию. Без вариантов.
Бюджет закупки и логистика
Вопрос цены всегда стоит остро. Стоимость уплотнителя зависит от типа материала, сложности профиля и объема партии. EPDM-уплотнитель в среднем стоит от 45 до 120 рублей за погонный метр в зависимости от сечения. Силиконовые аналоги — в 2-3 раза дороже. Но экономить на материале для уличных конструкций нельзя.
При расчете бюджета нужно учитывать не только цену за метр, но и стоимость монтажа, логистики и последующего обслуживания. Дешевый уплотнитель может потребовать замены через год-два. Затраты на демонтаж и повторный монтаж часто превышают первоначальную экономию. Инвестиции в качественный продукт окупаются за счет снижения рекламаций.
Логистика тоже влияет на итоговую стоимость. Уплотнители поставляются в бухтах по 50-200 метров. При транспортировке важно не допустить перегибов и деформаций. Поврежденная бухта — это брак, который придется менять. Расходы на возврат и замену ложатся на поставщика, но простой производства — на вас.
Цены, кстати, плавают. Зависят от курса валют и стоимости сырья на мировом рынке. Фиксировать цену в договоре нужно на момент отгрузки. Иначе рискуете получить счет на 15-20 процентов выше запланированного. Проверяли на практике.
Окупаемость правильного выбора рассчитывается просто. Делим стоимость рекламации на стоимость уплотнителя. Если замена одного окна из-за продувания стоит 5000 рублей, а экономия на уплотнителе была 200 рублей — математика очевидна. Точка.
Приемка и контроль качества
Стандарт детально описывает правила приемки, методы испытаний и объем выборки. Выборочный контроль проводится по трем группам показателей. Геометрические размеры и внешний вид проверяют на каждой партии. Дефекты: заусенцы, раковины, посторонние включения, разрывы.
Физико-механические свойства — твердость, прочность, удлинение — проводят не реже одного раза в квартал, а также при каждом изменении рецептуры или технологии. Периодические испытания — морозостойкость, стойкость к старению — проводят не реже одного раза в год.
Раз за разом при приемке мы проверяем не только паспорт качества от производителя, но и проводим свой выборочный замер твердости дюрометром и визуальный осмотр на отсутствие подвулканизации или недовулканизации. Липкая поверхность или чрезмерная хрупкость — признаки брака.
Простейший тест — сжатие профиля пальцами и наблюдение за скоростью и полнотой восстановления формы. Любая задержка — повод для углубленного исследования. Если уплотнитель не возвращается в исходное состояние за 2-3 секунды — это тревожный сигнал. Риски.
Наиболее вероятные дефекты: неравномерная твердость по длине профиля — следствие нарушения экструзии. Повышенная остаточная деформация — нарушение рецептуры или вулканизации. Загрязнения и посторонние включения — проблемы с сырьем или оборудованием. Каждый из этих дефектов ведет к снижению ресурса.
Сравнение с аналогами
ГОСТ 30778-2001 не существует в вакууме. Часто возникает вопрос: чем он отличается от других стандартов на резиновые уплотнения? Ключевое отличие — узкая специализация на конкретном виде продукции. Попытка применить общие стандарты для оценки специализированных оконных уплотнений приведет к контролю не тех параметров.
| Параметр | ГОСТ 30778-2001 | ГОСТ 19177-2016 | ГОСТ 10117-2012 |
|---|---|---|---|
| Основное назначение | Герметизация окон и дверей | Уплотнители резьбовых соединений | Прокладки плоские фланцевые |
| Форма изделия | Экструдированный профиль | Шнуры, жгуты круглого сечения | Вырубленные кольца, пластины |
| Ключевое свойство | Остаточная деформация | Сопротивление выдавливанию | Набухаемость в средах |
| Типовые материалы | EPDM, силикон | ПТФЭ, паронит | Фторкаучук, нитрил |
| Температурный диапазон | От -45 до +70 °C | От -60 до +200 °C | Зависит от материала |
Как видно из таблицы, каждый стандарт заточен под свои задачи. Универсальных решений в герметизации не бывает. Если поставить уплотнитель для трубопроводов на окно — он просто не сработает. И наоборот. Честно?
Есть еще импортные аналоги — EPDM-профили европейских производителей. Они часто дороже на 30-50 процентов, но имеют стабильное качество. Для премиум-сегмента это оправдано. Для массового строительства — не всегда. Выбор за вами.
Практические рекомендации
На основе многолетнего опыта работы с поставщиками и аудитом производства сформулирую четкие рекомендации. Для специалистов по закупкам: требуйте от поставщика не только сертификата соответствия, но и протоколов периодических испытаний по полной программе. Особенно на остаточную деформацию и морозостойкость.
Убедитесь, что в паспорте качества указана конкретная рецептура материала — например, EPDM, а не расплывчатое морозостойкая резина. Конкретика защищает от подмены материалов. Если коротко — бумажка должна быть подробной.
Для технологов и ОТК: внесите в карты входного контроля обязательную выборочную проверку твердости и визуального отсутствия дефектов. Обзаведитесь эталонным образцом — золотым стандартом, утвержденным совместно с производителем оконных блоков. Всегда сравнивайте входящие партии с эталоном на предмет геометрии и упругости на ощупь.
Помните: даже идеальное по геометрии уплотнение, но из неподходящего материала, превратится в жесткий, потрескавшийся шнур через одну-две зимы. Полностью утратив свои функции. Без вариантов.
Хранение уплотнителей тоже имеет значение. Не допускайте попадания прямых солнечных лучей, контакта с маслами и растворителями. Температура хранения — от 0 до +25 градусов. Срок годности — обычно 2 года с даты производства. После этого нужна перепроверка свойств.
ГОСТ 30778-2001 остается актуальным и практичным документом. Его глубокое понимание и скрупулезное применение — это не бюрократия, а эффективный инструмент обеспечения качества, снижения рекламаций и укрепления репутации производителя. И всё.
Вопросы и ответы
Можно ли использовать уплотнитель б/у? Категорически нет. Остаточная деформация уже заложена в материале. Повторное сжатие не даст нужной герметичности. Экономия сомнительная, риски высокие.
Как проверить морозостойкость без лаборатории? Простейший тест — положить образец в морозилку на 2 часа при -30 градусах. Затем попробовать согнуть. Если треснул — брак. Но это лишь ориентир, не замена сертификации.
Сколько стоит замена уплотнителя на готовом окне? Цена работы часто превышает стоимость материала. Нужно учитывать демонтаж старого профиля, очистку паза, монтаж нового, проверку герметичности. Бюджет нужно планировать заранее.
Можно ли резать уплотнитель под углом? Да, но только специальным инструментом. Ножницы или нож могут деформировать кромку. Лучше использовать гильотинные резаки или лазерную резку для точности.
