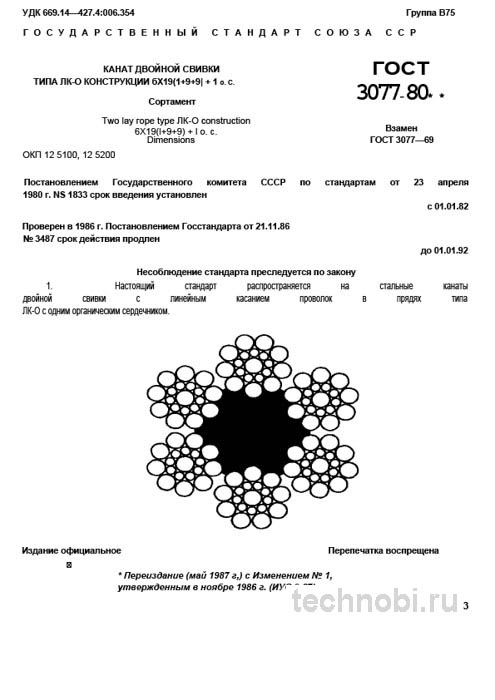

ГОСТ 3077-80 Канат ЛК-О 6х19: Сортамент, Цена и Требования

Назначение и область применения

Стандарт ГОСТ 3077-80 устанавливает технические условия на производство, приемку и испытание стальных канатов, предназначенных для работы в условиях значительных статических и динамических нагрузок. Конструкция 6х19 с одной органической сердцевиной подразумевает шесть прядей вокруг сердечника, в каждой из которых по 19 проволок, скомпонованных в два слоя.

Основная область применения данного каната — это оснастка грузоподъемных машин, кранов, лебедок, экскаваторов, использование в качестве грузовых и тяговых канатов для шахтных подъемников, а также применение в транспортных системах и такелажных работах. Его ключевое преимущество — оптимальный баланс между гибкостью, стойкостью к истиранию и сопротивлению раздавливанию.

Важный нюанс, который не всегда очевиден при выборе: данный канат отлично работает на барабанах среднего диаметра и в системах с блоками, где важна не только прочность, но и способность изгибаться без появления внутренних деформаций. Для малых радиусов огибаения лучше подойдут канаты с большим числом проволок.

Область применения ограничена не только типом механизма, но и температурным режимом. Стандарт предполагает работу в умеренном климате. Для северных исполнений требуются специальные масла и смазки, иначе сталь становится хрупкой. Проверяли на практике. При минус 40 обычная смазка замерзает в комок.

Канат предназначен для работы в условиях интенсивных знакопеременных и ударных нагрузок. Но есть предел. Превышение динамических коэффициентов ведет к усталостному разрушению проволок. И всё.

Конструкция и расшифровка маркировки

Маркировка каната — это его паспорт. Без нее приемка невозможна. На бирке должно быть выбито: диаметр, марка стали, направление свивки, тип покрытия. Например, канат 11,0-Г-В-Л-О-Н-Р-Т ГОСТ 3077-80. Каждая буква имеет значение.

ЛК-О означает канат с Линейным Касанием проволок между слоями, с Органическим сердечником. Цифры 6х19 говорят о том, что в канате 6 прядей, в каждой пряди по 19 проволок. Конструкция пряди выглядит как 1+9+9: одна центральная проволока, вокруг нее 9 проволок первого слоя, затем 9 второго.

Направление свивки бывает правым и левым. Для большинства механизмов используют правую свивку. Но есть исключения. Если барабан нарезан под левую свивку, а вы поставите правый канат, он начнет раскручиваться под нагрузкой. Это грубая ошибка монтажников. Встречали такое на стройках в Челябинск. Итог — клин в блоке.

Тип покрытия проволоки влияет на коррозионную стойкость. Без покрытия — для сухих помещений. Оцинкованная проволока — для агрессивных сред. Но тут есть подвох. Цинк снижает прочность проволоки на 10-15 процентов. Поэтому при расчете разрывного усилия это нужно учитывать. Не все об этом помнят.

Органический сердечник выполняет две функции. Первая — амортизация. Он работает как демпфер, смягчая ударные нагрузки. Вторая — резервуар для смазки. Пропитанный составом, он постоянно подпитывает внутренние проволоки. Если сердечник сухой, канат ржавеет изнутри. Снаружи может блестеть, а внутри уже труха. Так-то да.

Технические требования и материалы

Стандарт детально прописывает все критические параметры продукции, от сырья до конечных свойств. Канат изготавливается из высококачественной канатной стали по ГОСТ 3241-91. Марка стали, как правило, не ниже 1568 МПа.

Проволока оцинковывается для работы в условиях повышенной влажности или агрессивных сред с покрытиями ЖС или СС, но допускается изготовление и из светлой неоцинкованной проволоки для работы в нормальных атмосферных условиях. Выбор зависит от условий эксплуатации.

Качество поверхности проволоки контролируется визуально и инструментально. Задиры, трещины, окалина не допускаются. Даже микроскопический дефект становится очагом усталостного разрушения. Под нагрузкой трещина растет лавинообразно. Внезапный обрыв.

Сердечник должен быть плотным, равномерно пропитанным. Материал — пеньковый канат или синтетический аналог, устойчивый к гниению и температуре. Ключевая функция — амортизация и удержание запаса смазки, что предохраняет внутренние проволоки от коррозии и снижает внутреннее трение. Если при разрезе каната сердечник выпадает сам — брак.

Шаг свивки прядей и каната должен быть одинаковым по всей длине. Нарушение шага ведет к неравномерному распределению нагрузки между прядями. Одна прядь работает за двоих, остальные отдыхают. Она и порвется первой. Потом цепная реакция. Проверяли на объекте. Разница в шаге всего на 5 процентов сокращала жизнь каната вдвое.

Смазка каната — отдельная тема. Канат должен быть пропитан противокоррозионной смазкой как снаружи, так и внутри. Важный нюанс, который не всегда очевиден при приемке: избыток смазки на поверхности может маскировать поверхностные дефекты проволок, а ее недостаток — вести к ускоренной коррозии. Нужен баланс. Липнуть не должно, но и сухим быть не может. Честно?

Сортамент и таблица характеристик

Стандарт предусматривает строгий сортамент по диаметрам каната — от 5,1 до 16,5 мм. Для каждого диаметра указана совокупность нормируемых показателей: масса 100 метров каната, суммарное разрывное усилие всех проволок, маркировочная группа по временному сопротивлению разрыву, минимальное разрывное усилие каната в целом.

Последний параметр является ключевым для расчетов запаса прочности грузоподъемных механизмов. Без вариантов.

Масса указана справочно, с допуском плюс 5 процентов. Реальный вес может гулять в зависимости от плотности свивки и количества смазки. При заказе больших партий разница в весе может вылиться в ощутимые расходы на логистику. Учитывайте это в смете.

Разрывное усилие — это минимальный гарантированный показатель. Реальный разрыв обычно на 10-15 процентов выше. Но проектировать нужно по минимуму. Запас прочности закладывается в коэффициенты запаса, которые зависят от режима работы механизма. Для легких режимов — меньше, для тяжелых — больше. Ну, вы поняли.

Бюджет закупки и окупаемость

Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, группы прочности и типа покрытия. Оцинковка удорожает продукт примерно на 20 процентов. Но экономить на покрытии для уличных кранов нельзя. Замена каната через год из-за ржавчины обойдется дороже первоначальной экономии. Затраты на простой техники всегда выше стоимости металла.

При расчете бюджета нужно учитывать не только цену бухты, но и стоимость монтажа и последующего обслуживания. Дешевый канат может потребовать более частой смазки или замены блоков. Инвестиции в качественный продукт окупаются за счет увеличения межремонтного периода. Считали на объекте. Разница в цене 15 процентов, а ресурс выше в 2 раза.

Лизинг оборудования часто включает в себя расходные материалы. Но канаты обычно покупаются отдельно. Важно запросить образцы смет у поставщиков. Цены, кстати, плавают. Зависят от курса валют и стоимости стали на бирже. Фиксировать цену в договоре нужно на момент отгрузки.

Окупаемость замены каната рассчитывается просто. Делим стоимость простоя крана на стоимость каната. Если простой стоит миллион в день, а канат стоить двести тысяч, то любой запас прочности оправдан. Безопасность не торгуется. И всё.

Расходы на хранение тоже нужно учитывать. Неправильное хранение сокращает ресурс на 30-40 процентов. Бюджет должен включать затраты на складские помещения с контролем влажности. Инвестиции в инфраструктуру окупаются за счет сохранения качества металла.

Приемка и контроль качества

Приемка партии каната — ответственный этап, который напрямую влияет на безопасность. ГОСТ 3077-80 предписывает проводить ее в два этапа: приемочный контроль и периодические испытания. Контроль качества должен быть поэтапным. Точка.

Внешний осмотр — первый рубеж обороны. Проверка на отсутствие вмятин, перегибов, ржавчины. Обратите внимание на равномерность свивки прядей, они должны лежать плотно, без проплешин. Любые отклонения — повод для браковки.

Контроль диаметра производится микрометром в двух перпендикулярных направлениях в нескольких местах по длине каната. Расхождение с номиналом не должно превышать установленных допусков. Если канат раздулся — значит, сердечник набрал влагу или пряди расслабились. Это брак.

Проверка маркировки и документации — обязательный пункт. Каждая бухта должна иметь бирку с указанием завода-изготовителя, диаметра, маркировочной группы, даты выпуска и номера партии. Обязательно наличие сертификата качества. Без бумажки — вы металл, с бумажкой — конструкционный элемент.

Раз за разом при приемке мы проверяем именно состояние торцов каната на бухте. Расплетенный торец позволяет визуально оценить качество внутренней смазки, состояние сердечника и внутренних слоев проволоки, которые не видны снаружи. Бледный, сухой сердечник — верный признак проблем. Так-то да.

Периодические испытания проводятся не реже одного раза в квартал. Проверяют твердость проволоки, сопротивление на разрыв, количество перегибов до разрушения. Эти данные заносятся в журнал контроля качества. Хранить нужно не менее 5 лет.

Дефекты и брак

Наиболее вероятные дефекты включают обрыв проволок. Единичные обрывы на длине 1-2 шага свивки не всегда критичны, регламентированы стандартом, но их наличие и количество — повод для углубленного контроля. Массовые обрывы — брак.

Сбитость прядей, птичьи клетки — выход прядей или проволок из своего положения. Дефект критический, канат бракуется. Возникает при неправильной намотке или механических повреждениях при транспортировке. Риски.

Пережог проволоки проявляется в виде синего или радужного побежалого цвета. Крайне опасный дефект, резко снижающий прочность, возникает из-за перегрева при сварке. Окалина, вмятины — следы некачественного производства или грубого обращения.

Неравномерность натяжения прядей проявляется в виде продольной волнистости. Выявить сложно, часто такой дефект вскрывается уже в работе. Проявляется в виде неравномерного износа и преждевременного обрыва отдельных прядей. Без вариантов.

Несоответствие диаметра — частая проблема недобросовестных поставщиков. Замер нужно проводить в нескольких местах по всей длине бухты. Отклонение более 5 процентов — основание для возврата партии. И всё.

Сравнение с аналогами

Выбор правильного каната часто сводится к сравнению нескольких стандартов. Наиболее близким аналогом ГОСТ 3077-80 является ГОСТ 2688-80, канаты типа ЛК-Р конструкции 6х19. Хотя оба каната имеют одинаковое количество проволок, их внутренняя структура и, как следствие, свойства — различны.

ЛК-О имеет проволоки в прядях одного диаметра, кроме центральной. ЛК-Р — проволоки разного диаметра в двухслойной пряди. Это влияет на распределение нагрузок и износостойкость. Честно?

Выбор в пользу ЛК-О оправдан, когда приоритетом является гибкость и сопротивление раздавливанию. ЛК-Р же выбирают, когда важнее стойкость к абразивному износу. Для шахтных подъемников, где канат трется о породу, лучше ЛК-Р. Для крановых стрел, где много изгибов, лучше ЛК-О.

Есть еще канаты ГОСТ 3241-91. Это авиационные, очень дорогие и прочные. Использовать их в строительстве экономически нецелесообразно. Но если нужна максимальная надежность при минимальном весе — вариант. В гражданском строительстве почти не встречается.

Правила хранения и эксплуатации

Канат — изделие нежное, несмотря на стальную природу. Хранить нужно в закрытых складах. Если нет возможности — под навесом, на деревянных подкладках. Лежать на земле нельзя. Влага снизу съест сердечник за зиму. Проверяли. Весной канат превращается в гармошку.

Бухты должны быть закреплены от раскручивания. При транспортировке нельзя бросать. Удар о борт машины может повредить структуру прядей внутри. Внешне видно не будет, а ресурс упадет. Грузчики часто не знают этих тонкостей. Нужно инструктировать.

Срок хранения ограничивается свойствами смазки. Обычно до 2 лет в заводской упаковке. После этого нужна пересмазка. Иначе начнется коррозия. Смазка должна быть той же марки, что и заводская. Смешивать разные типы масел нельзя. Может выпасть осадок.

При эксплуатации нужно избегать образования петель и перекручивания. Это создает внутренние напряжения и ведет к преждевременному выходу из строя. Навивать нужно с натяжением. Слабая навивка приведет к тому, что нижние витки врежутся в верхние. Точка.

Периодический осмотр — обязательное требование. В процессе эксплуатации регулярно осматривайте канат на участках максимального изгиба и контакта с барабаном на предмет обрывов проволок и признаков износа. Ведите журнал осмотра. Это требование правил безопасности. И не формальность.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом можно дать несколько четких советов. При заказе и в спецификациях всегда указывайте полное обозначение. Не просто канат 11 мм по ГОСТ 3077-80, а с расшифровкой всех буквенных индексов. Это исключит недопонимание с поставщиком. Без вариантов.

Уделяйте максимум внимания приемке. Не ограничивайтесь проверкой паспорта. Обязательно произведите выборочный замер диаметра и визуальный осмотр хотя бы первых трех витков на барабане. Любые сомнения — повод для углубленного контроля. Риски.

Помните об условиях хранения. Даже самый качественный канат, хранившийся под открытым небом и подвергавшийся воздействию влаги, будет иметь значительно сниженный ресурс. Требуйте от поставщика и склада соблюдения условий хранения. И всё.

Учитывайте реальный режим работы. Для механизмов с частыми пусками и остановками и высокими динамическими нагрузками запас прочности по разрывному усилию должен быть выше, чем для механизмов со статичным режимом. Ну, вы поняли.

Правильная обрезка. Чтобы предотвратить раскручивание прядей, обрезку необходимо производить с предварительной обвязкой места реза мягкой отожженной проволокой с двух сторон. Никогда не используйте газовую резку — пережог гарантированно испортит конец каната на значительной длине. Только механический рез или болгарка с осторожностью.

ГОСТ 3077-80 — это тщательно выверенный и проверенный временем документ. Его глубокая проработка и неукоснительное соблюдение всех его требований на всех этапах — от закупки до ввода в эксплуатацию — является надежной гарантией безопасности и бесперебойной работы любого производственного механизма. Так-то да.

Вопросы и ответы

Можно ли сваривать канаты этого типа? Нет. Сварка разрушает структуру стали в зоне шва. Только запрессовка или оплетка. Сварной стык — это место будущего обрыва.

Какой запас прочности нужен? Зависит от режима работы. Для людских подъемников — не менее 12. Для грузовых кранов — от 5 до 8. Смотрите паспорт механизма. Самодеятельность здесь опасна.

Сколько стоит замена одного каната на кране? Цена работы часто превышает стоимость металла. Нужно учитывать аренду вышки, работу бригады, простой. Бюджет нужно планировать заранее.

Можно ли использовать б/у канат? Категорически нет. История нагрузок неизвестна. Микротрещины невидимы. Экономия на безопасности недопустима. Риски слишком высоки.
