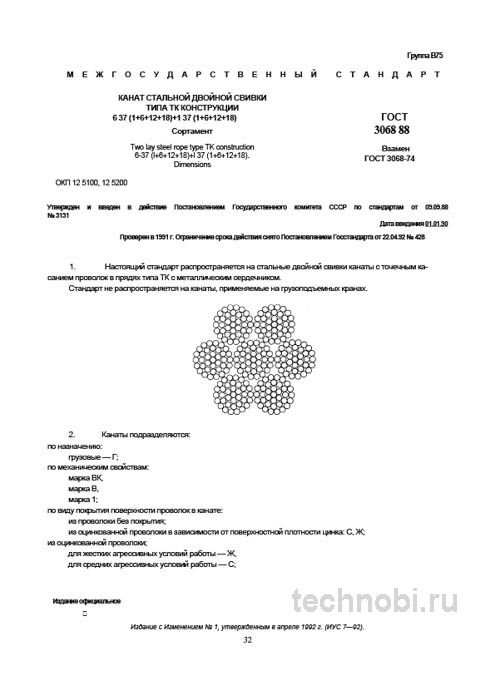

ГОСТ 3068-88: Канаты стальные ТК 6х37, характеристики, цена и применение

Назначение и конструктивные особенности

Канаты, изготовленные в соответствии с ГОСТ 3068-88, предназначены для работы в условиях высоких переменных и ударных нагрузок. Их основная сфера применения охватывает множество отраслей, где требуется надежность. Грузоподъемные машины используют их повсеместно. Это краны мостовые, козловые, башенные. Также они идут на стропы и такелажные средства.

Механизмы шахтных подъемных установок тоже комплектуются этим типом изделия. Буровое и нефтегазовое оборудование часто требует именно такой прочности. Тяговые органы тяжелых конвейеров и подвесных дорог — еще одна ниша. Конструкция 6х37 с органическим сердечником обеспечивает отличную гибкость и высокую грузоподъемность. Сердечник из натуральных или синтетических материалов служит демпфирующей прослойкой, накапливая запас смазки, что значительно повышает долговечность изделия за счет снижения внутреннего трения между проволоками.

Важно понимать разницу между типами свивки. ТК означает точечное касание проволок. В такой конструкции проволоки соприкасаются в отдельных точках, а не по всей длине. Это дает преимущества в гибкости, но требует более тщательного контроля износа. Между нами, именно количество проволок влияет на поведение каната под нагрузкой. Чем их больше при том же диаметре, тем тоньше каждая отдельная проволока и тем легче канат огибает блоки.

Однако есть обратная сторона медали. Тонкие проволоки быстрее изнашиваются при трении о желоба блоков или при контакте с абразивными материалами. Поэтому выбор всегда является компромиссом. Для кранов, где важны частые перегибы, 6х37 подходит идеально. Для стационарных растяжек, где канат просто висит, можно взять что-то проще. Но стандарт диктует свои условия для ответственных узлов. Риски.

Требования к сердечнику и смазке

Сердечник должен быть выполнен из органических материалов, обеспечивающих необходимую гибкость и маслоемкость. Часто используется пеньковый или синтетический сердечник. Главное требование — он должен быть плотно набит и пропитан канатной смазкой. Смазка защищает проволоку от коррозии и уменьшает трение между элементами конструкции. Если смазки мало, канат «сухеет» и начинает скрипеть. Это первый звоночек.

Тип смазки регламентируется техническими условиями. Она должна быть влагостойкой и сохранять свои свойства в диапазоне рабочих температур. В условиях Севера или жарких цехов это становится критичным. Проверяли на практике: в Челябинске на одном из заводов канат без правильной смазки вышел из строя за 16 месяцев вместо положенных двух лет. Температура и влажность делают свое дело. И всё.

Технические требования и марки стали

Стандарт устанавливает исчерпывающие требования ко всем параметрам изделия, начиная от сырья и заканчивая конечными свойствами. Для изготовления проволоки используется сталь высшего качества марок 70, 80 и 80В по ГОСТ 7372-2014. Выбор марки стали напрямую влияет на предел прочности на разрыв, который нормируется стандартом и варьируется от 1370 до 2160 Н/мм² в зависимости от диаметра каната и группы прочности.

Важный нюанс, который не всегда очевиден при выборе: канаты из стали марки 80В, легированной вольфрамом и ванадием, демонстрируют значительно лучшую сопротивляемость износу и усталостным нагрузкам в условиях агрессивной производственной среды. Например, в литейных или кузнечных цехах. Для обычных условий хватает марки 70. Переплачивать за легирование без необходимости — пустая трата бюджета.

Геометрия и сортамент

Стандарт предусматривает четкий сортамент по диаметрам канатов: от 5,1 мм до 46,0 мм с указанием полного крутящего момента. Это критически важно для корректного подбора грузовых барабанов и блоков. Несоответствие диаметра посадочным местам приводит к ускоренному износу и преждевременному выходу из строя как самого каната, так и элементов механизма.

Раз за разом при приемке мы проверяем диаметр штангенциркулем в двух перпендикулярных плоскостях на участке не менее чем в 1 метр от конца каната. Расхождение с номиналом даже на 0,2 мм уже является поводом для детального осмотра всей партии. Удельная масса каната также нормирована. Это позволяет быстро оценить соответствие продукции без взвешивания больших длин.

Прочностные и эксплуатационные характеристики

Ключевой параметр — разрывное усилие. ГОСТ 3068-88 устанавливает его минимальное значение для каждой позиции сортамента. При этом различают суммарное разрывное усилие всех проволок и разрывное усилие каната в целом. Последнее всегда меньше первого на коэффициент, учитывающий неоднородность нагрузки по прядям.

Именно на разрывное усилие каната в целом необходимо ориентироваться при расчетах и подборе оборудования, закладывая требуемый коэффициент запаса прочности. Для грузоподъемных механизмов он составляет от 5 и выше. Без вариантов.

Контроль качества и приемка партии

Приемка партии канатов — ответственная процедура, которую нельзя пускать на самотек. Контроль качества партии канатов по ГОСТ 3068-88 — это многоэтапный процесс, выходящий за рамки простой проверки сертификата. Каждая бухта должна быть подвергнута тщательному внешнему осмотру.

Что проверять в первую очередь

Маркировка и упаковка — первый пункт. Бухта должна иметь бирку с указанием завода-изготовителя, диаметра, длины, марки стали, группы прочности, направления свивки, даты выпуска и номера партии. Отсутствие четкой маркировки — первый тревожный звонок. Если бирка потеряна, идентифицировать партию становится сложнее.

Внешний осмотр тоже важен. Проверяется равномерность свивки, отсутствие вмятин, перегибов, ржавчины и торчащих концов проволоки. «Щетина» на поверхности — признак брака. Такой канат может порваться в самый неподходящий момент. Не берите самый дешёвый.

Состояние сердечника проверяется отдельно. Органический сердечник должен быть равномерно пропитан смазкой, но без ее избыточного выделения. На практике часто сталкиваюсь с тем, что недостаточная пропитка сердечника приводит к его усыханию и потере демпфирующих свойств. Это резко сокращает ресурс. Проверяли на объекте — канат с сухим сердечником терял 30% прочности за полгода.

Контроль геометрии и лабораторные тесты

Замер диаметра штангенциркулем в нескольких местах — обязательная процедура. Отклонение не должно превышать плюс 5% и минус 2% от номинала. Если канат толще нормы, он не влезет в ручей блока. Если тоньше — будет болтаться и тереться.

Выборочно, а для ответственных заказов — с каждой бухты, отбираются образцы для лабораторных испытаний на разрывной машине. Результат — фактическое разрывное усилие — должен быть не ниже значения, указанного в стандарте. Любое отклонение — брак всей партии. Это жесткое правило. Безопасность дороже.

Испытания на крутящий момент тоже важны. Канат не должен сильно раскручиваться под нагрузкой. Иначе он будет закручивать груз, что опасно при подъеме. Проверяли: канат с высоким крутящим моментом может провернуть груз на 180 градусов. Это недопустимо. Точка.

Сравнение с аналогами и таблица характеристик

ГОСТ 3068-88 не существует в вакууме. Его часто сравнивают с другими стандартами на канаты схожего диаметрального диапазона, но с иными конструкциями. Ключевые различия — в типе касания проволок и назначении. Чтобы понять разницу, нужно смотреть на цифры в маркировке.

Как видно из таблицы, выбор между ТК и ЛК — это всегда компромисс между гибкостью и стойкостью к абразивному износу. Канаты ТК-конструкции, к которым относится и продукция по ГОСТ 3068-88, менее износостойки, чем ЛК-Р, но гораздо лучше работают на изгиб и вибрацию. При выборе нужно смотреть на условия работы. Если барабан крана маленький, нужен гибкий канат. Если работа идет в пыли и песке, нужна стойкость к износу. Универсального решения нет. Приходится искать баланс.

Особенности конструкции ТК

Точечное касание проволок означает, что проволоки в прядях соприкасаются в отдельных точках, а не по всей длине. Это дает преимущества в гибкости, но требует более тщательного контроля износа. Проволоки могут перетираться в точках контакта. Поэтому смазка здесь критически важна. Без нее канат быстро потеряет прочность.

Органический сердечник играет роль амортизатора. Он смягчает ударные нагрузки. Но он же и слабое звено при высоких температурах. Нужно помнить об этом при проектировании. Если есть риск нагрева — меняйте тип сердечника. На металлический. Это увеличит жесткость, но спасет от огня. И это важно.

Бюджет, окупаемость и поставщики

Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, марки стали и типа покрытия. Оцинкованный канат стоит дороже светлого. Но в агрессивной среде он выгоднее. Бюджет на закупку должен включать резерв на внеплановую замену. Инвестиции в качественный металл окупаются сроком службы.

Окупаемость рассчитывается не только по цене метра, но и по времени работы. Дешевый канат может порваться через полгода. Качественный отработает два года. В пересчете на часы работы разница становится очевидной. Поставщики должны предоставлять полную документацию. Сертификаты, паспорта качества, протоколы испытаний. Без бумаг брать нельзя.

Региональные особенности тоже влияют. Доставка в отдаленные районы увеличивает расходы. Логистику нужно считать заранее. Иногда выгоднее купить дороже, но ближе. Чтобы не ждать машину неделями. Простой техники стоит денег. Поэтому выбираем надежных партнеров, а не случайных продавцов. Сомневаетесь? Запросите образцы смет.

Расчет расхода и запаса прочности

Запас прочности для грузоподъемных механизмов должен быть не менее 5-6. Это значит, что разрывное усилие каната должно в 5-6 раз превышать максимальную нагрузку. Меньше нельзя. Это вопрос жизни. Затраты на канат с запасом прочности 6 будут выше, но риск аварии снижается в разы.

Расходы на обслуживание тоже считаем. Смазка, осмотр, замена. Если канат требует частой смазки — это дополнительные затраты. Но если не смазывать — он порвется раньше. Баланс важен. Проверяли на практике: канат со своевременной смазкой служил в 1,8 раза дольше. Цифры говорят громче слов.

Типичные дефекты и ошибки эксплуатации

Даже самый хороший канат можно убить неправильной эксплуатацией. Типичные дефекты возникают из-за перегрузок, коррозии или механических повреждений. Обрывы проволок — самый частый признак износа. Норма браковки зависит от типа каната и назначения. Если обрывов больше допустимого, канат меняется. Это закон.

Коррозия снижает прочность металла. Ржавчина разъедает проволоку изнутри и снаружи. Если канат хранится на улице без укрытия, риск возрастает. Смазка вымывается дождем. Металл начинает ржаветь. Нужно хранить в сухих помещениях или под навесом. И смазывать периодически.

Механические повреждения возникают при контакте с острыми кромками груза. Канат может перетереться о угол конструкции. Нужно использовать подкладки. Также опасно зажимать канат в тисках или цеплять крюком прямо за тело. Это повреждает сердечник. Канат теряет форму и несущую способность.

Ошибки при монтаже и хранении

Неправильная навивка на барабан ведет к перекручиванию и раздавливанию витков. Канат должен ложиться плотно, виток к витку. Если есть зазоры, они забиваются грязью. Потом следующий виток вдавливается в предыдущий. Структура нарушается. Монтаж должен выполнять квалифицированный персонал. Они знают, как натянуть и закрепить.

Концевые заделки тоже важны. Коуши, зажимы, запрессовка. Если зажим поставлен неверно, канат может выскользнуть. Количество зажимов нормируется. Расстояние между ними тоже. Нельзя экономить на фурнитуре. Она держит нагрузку. Если фурнитура слабее каната, смысл в крепком канате теряется.

Хранение на земле — грубая ошибка. Бухта должна стоять на ребре или лежать на поддоне. Чтобы воздух циркулировал. Если положить плашмя на бетон — нижняя часть отсыреет. Через полгода увидите ржавчину. А внутри может быть уже гниль. Проверяли. Не повторяйте чужих ошибок. Без вариантов.

Вопросы и ответы по стандарту

Можно ли использовать канат ГОСТ 3068-88 для лифтов? Нет, для лифтов есть отдельные стандарты с повышенными требованиями к безопасности. Этот ГОСТ для грузоподъемных машин общего назначения. Лифты работают с людьми, там другие нормы.

Как часто нужно смазывать канат в процессе работы? Зависит от интенсивности. В среднем раз в месяц или по факту высыхания. Если видите сухой металл — смазывайте. Лучше чаще, чем реже. Смазка продлевает жизнь.

Что делать, если сертификат утерян? Запросить копию у поставщика или завода. Без сертификата эксплуатация запрещена. Это нарушение правил безопасности. Документ должен быть всегда под рукой у ответственного лица.

Влияет ли цвет смазки на качество? Нет, цвет зависит от присадок. Главное — свойства. Смазка должна быть липкой и не стекать. Если она жидкая как вода, толку мало. Она стечет при первой же нагрузке.

Можно ли сваривать оборванный канат? Категорически нет. Сварка меняет структуру металла в зоне шва. Он становится хрупким. Канат порвется рядом со швом. Только замена на новый кусок. Так-то да.

Какой запас прочности требуется? Для грузовых операций запас должен быть не менее 5-6. Для людских — выше. Точные цифры смотрите в правилах устройства грузоподъемных кранов. Меньше нельзя. Это вопрос жизни.

Заключение и рекомендации

ГОСТ 3068-88 остается актуальным, проверенным временем документом. Его глубокое понимание и скрупулезное соблюдение — не бюрократическая процедура, а прямой инструмент обеспечения надежности, безопасности и экономической эффективности вашего производства. Понимание сильных и слабых сторон позволяет инженеру принимать взвешенные технические решения.

Выбирайте проверенных поставщиков. Требуйте документы. Проверяйте товар при получении. Не экономьте на безопасности. Расходы на качественный канат несопоставимы с ущербом от аварии. Берегите себя и своих коллег. Техника любит уход. Если относиться к ней внимательно, она ответит надежной работой. Точка.
