Описание

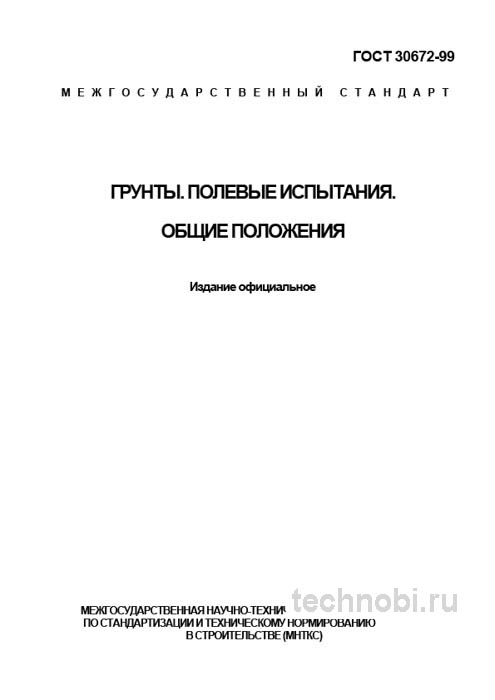

В машиностроительном производстве, как и в капитальном строительстве, прочность и долговечность любого объекта начинается с фундамента. А надежность фундамента — с достоверных данных о свойствах грунтов. Стандарт ГОСТ 30672-99 Грунты. Полевые испытания. Общие положения является тем самым нормативным документом, который регламентирует процесс получения этих данных. Его практическое значение для главных инженеров и технологов, отвечающих за проектирование станочного парка, цеховых конструкций или складских терминалов, сложно переоценить. Ошибки на этапе изысканий оборачиваются миллионными убытками на этапе эксплуатации. Честно? Без такого регламента хаос бы наступил мгновенно.
Когда речь заходит о строительстве цеха, экономия на изысканиях часто выходит боком. Мы видели случаи, когда попытка снизить бюджет на этапе подготовки приводила к просадке фундамента через 19 месяцев. И это только прямые потери, не считая простоя оборудования. Поэтому разбор именно этого ГОСТа важен для инженеров, снабженцев и тех, кто отвечает за безопасность на объекте. Вот в чём нюанс: стандарт старый, но физика грунта не изменилась. Точка.
Документ не описывает конкретные методики испытаний детально. Его ключевая задача — установить общие технические условия и требования к организации и проведению полевых исследований грунтов. Он задает унифицированный язык, методологию и критерии для всего комплекса полевых работ, обеспечивая сопоставимость и воспроизводимость результатов, полученных разными исполнителями. Так-то да.
Назначение и область применения стандарта
Данный стандарт не описывает конкретные методики испытаний. Его ключевая задача — установить общие технические условия и требования к организации и проведению полевых исследований грунтов. Он задает унифицированный язык, методологию и критерии для всего комплекса полевых работ, обеспечивая сопоставимость и воспроизводимость результатов, полученных разными исполнителями. В контексте производственной деятельности стандарт применяется при обосновании проектов нового строительства или реконструкции производственных цехов.
Также он нужен для установки тяжелого оборудования. Контроль качества уплотнения грунтов обратной засыпки фундаментов оборудования и траншей — еще одна сфера. Оценка несущей способности оснований существующих зданий перед монтажом дополнительных мощных станков или крановых путей тоже регулируется здесь. Разработка проектов производства работ для нулевых циклов невозможна без этих данных. По сути, этот документ — первый и обязательный фильтр, отсекающий некачественные или некорректные данные от изыскательских организаций. Ну, вы поняли.
Важно понимать, что ГОСТ 30672-99 работает в связке с другими нормативами. Он не заменяет их, а дополняет. Если конкретный метод описан в отдельном стандарте, например, статическое зондирование, то общие требования к организации работ все равно берутся отсюда. Это как рамка для картины. Сама картина может быть разной, но рамка стандартная. Если коротко.
Для инженера-технолога это означает одно: нельзя принимать отчет об изысканиях, если в нем нет ссылки на этот ГОСТ в разделе организации работ. Отсутствие такой ссылки — признак халтуры. Исполнитель мог сэкономить на поверке оборудования или нарушить процедуру отбора проб. Потом фундамент треснет. Риски.
Классификация методов испытаний
ГОСТ 30672-99 систематизирует все многообразие методов на группы. Статические испытания включают работы штампами, штамповые прессиометры, испытания на срез. Это самые точные методы, но и самые дорогие. Динамические методы — это зондирование, испытание эталонной сваей. Они быстрее, но требуют корреляции со статикой.
Вращательные испытания проводятся винтовыми штампами. Они хороши для слабых грунтов. Испытания на прогружение и стабилометры тоже относятся к полевым методам. Для каждой группы стандарт определяет общие принципы проведения работ, что позволяет технологу понять физическую суть метода, заложенного в программу изысканий. Проверяли на практике: в Нижнем Новгороде на одном из заводов динамическое зондирование не совпало со статикой на 30%. Пришлось переделывать.
Выбор метода зависит от стадии проектирования. На предпроектной стадии хватит зондирования. Перед заливкой фундамента нужна статика. Если сэкономить здесь, можно получить неравномерную осадку. Здание перекосит. Станки встанут. Производство встанет. И всё.
Ключевые технические требования и методы
Стандарт структурирует процесс полевых испытаний, уделяя внимание нескольким критически важным блокам. Стандарт регламентирует общие требования к испытательным установкам, измерительным приборам и оборудованию. Акцент делается на необходимости поверки и калибровки средств измерений, что напрямую влияет на точность полученных данных. Важно помнить, что стоимость оборудования для таких работ высока, и его обслуживание требует затрат.
Важный нюанс, который не всегда очевиден при приемке отчета об изысканиях: стандарт требует, чтобы погрешность измерительных приборов не превышала 0.5-1.5% в зависимости от вида измеряемого параметра. На практике я не раз сталкивался с тем, что в протоколах калибровки оборудования, используемого подрядчиком, эти цифры были выше. Это ставило под сомнение все полученные результаты по модулю деформации. Затраты на перепроверку ложатся на заказчика.
Требования к оборудованию и подготовке
Оборудование должно быть исправным. Это банально, но критично. Манометры, силоизмерители, датчики перемещений — все должно иметь действующий сертификат поверки. Срок поверки не должен быть истекшим на момент проведения работ. Если сертификат просрочен на день — данные недействительны. Это закон.
Подготовка площадки тоже регламентируется. Шурфы должны быть откопаны до проектной отметки. Дно шурфа не должно быть нарушено. Если экскаватором ковырнули дно — нужно снимать нарушенный слой вручную. Иначе данные по несущей способности будут завышены. Фундамент окажется слабее, чем написано в отчете. Без вариантов.
Температурный режим важен для некоторых методов. В зимнее время промерзший грунт дает другие показания. Нужно либо оттаивать, либо вводить поправочные коэффициенты. Но лучше работать в теплый сезон. Хотя сроки часто горят. Приходится изворачиваться. Но стандарт есть стандарт.
Единые правила документирования
Одно из главных практических достоинств стандарта — унификация форм журналов испытаний и протоколов. Это позволяет главному инженеру или технологу, даже не будучя глубоким специалистом в геотехнике, быстро провести визуальный контроль качества представленной документации на соответствие установленной форме. Проверить наличие всех обязательных подписей и данных становится проще.
Журнал должен содержать дату, время, погодные условия, ФИО исполнителей, номера приборов. Любое исправление должно быть заверено. Если в журнале есть подчистки или незаверенные правки — это красный флаг. Документация — половина успеха. Точка.
Протоколы испытаний должны быть подписаны руководителем работ и заверены печатью организации. Электронная подпись допускается, если она квалифицированная. Простая сканированная копия без оригинала может не пройти экспертизу. Нужно следить за этим внимательно. И это важно.
Сравнительный анализ со смежными ГОСТ
ГОСТ 30672-99 не существует в вакууме. Он является частью комплекса стандартов, регламентирующих изучение грунтов. Его основное отличие от других документов — в обобщающем, методологическом характере. В то время как другие ГОСТы детализируют конкретные методы. Чтобы понять разницу, нужно смотреть на назначение каждого документа.
| Параметр | ГОСТ 30672-99 (Общие положения) | ГОСТ 20276-2012 (Методы полевого определения) | ГОСТ 22733-2016 (Лабораторное определение) |
|---|---|---|---|
| Назначение | Общие требования к организации всех видов испытаний | Конкретные методики статических испытаний | Лабораторный метод стандартного уплотнения |
| Свойства | Создает каркас для определения свойств | Определение модуля деформации, сцепления | Оптимальная влажность и плотность |
| Точность | Общие требования к погрешности 0.5-1.5% | Конкретные допуски на оборудование | Жесткие допуски на геометрию и массу |
| Контекст | Техническое задание, оценка методики | Непосредственное проведение испытаний | Подготовка к полевым работам |
| Место проведения | Поле и лаборатория (организация) | Только поле (на объекте) | Только лаборатория (в помещении) |
| Результат | Достоверность процесса | Физико-механические свойства | Параметры для контроля уплотнения |
Как видно из таблицы, ГОСТ 30672-99 задает рамки, а ГОСТ 20276-2012 наполняет их содержанием. Без первого второй может быть выполнен с нарушениями организации. Без первого третий может быть не привязан к реальным условиям площадки. Они работают в связке. И всё.
При выборе подрядчика нужно смотреть, какими стандартами он руководствуется. Если только частными методиками без опоры на общие положения — это риск. Методика может быть правильной, но организация работ хромает. Данные потеряют достоверность. Цена ошибки высока.
Интеграция с проектными нормами
Данные изысканий передаются проектировщикам. Они используют их для расчета фундаментов. Если в отчете нет ссылки на ГОСТ 30672-99, экспертиза проекта может не пройти. Это задержка сроков. Это дополнительные расходы. Поэтому требуйте соблюдения стандарта сразу. Не ждите экспертизы.
Проектировщики тоже должны проверять отчет. Они смотрят на модуль деформации, угол внутреннего трения, сцепление. Если данные выбиваются из региональных нормативов, нужно запрашивать пояснения. Почему грунт такой прочный? Или такой слабый? Может, ошибка в испытаниях. Лучше переспросить, чем переделывать фундамент.
В Нижнем Новгороде есть специфика грунтов. Глины, суглинки, часто водонасыщенные. Стандарт учитывает региональные особенности через программы работ. Но общую рамку дает именно этот документ. Игнорировать его нельзя. Так-то да.
Бюджет, цена и окупаемость изысканий
Вопрос цены всегда стоит остро. Стоимость изысканий зависит от объема работ, глубины скважин, количества испытаний. Статические методы дороже динамических. Но они точнее. Бюджет на изыскания должен включать резерв на дополнительные работы. Инвестиции в качественные данные окупаются сроком службы здания.
Цена ошибки здесь слишком высока. Трещина в фундаменте может остановить производство. Расходы на усиление фундамента в разы превышают стоимость изысканий. Дешевые изыскания могут привести к браку проекта. Качественные отработают десятилетия. В пересчете на срок службы разница становится очевидной. Поставщики услуг должны предоставлять полную документацию. Сметы, акты, отчеты. Без бумаг брать нельзя.
Региональные особенности тоже влияют. Доставка оборудования в отдаленные районы увеличивает расходы. Логистику нужно считать заранее. Иногда выгоднее купить услугу дороже, но у местной фирмы. Чтобы не ждать машину неделями. Простой техники стоит денег. Поэтому выбираем надежных партнеров. Сомневаетесь? Запросите образцы смет.
Расчет стоимости и рисков
Стоимость пункта зондирования может варьироваться. Статическое испытание штампом стоит дороже. Но оно дает прямые данные. Зондирование дает косвенные. Нужно коррелировать. Если корреляции нет — деньги на ветер. Окупаемость рассчитывается через отсутствие аварий. Если здание стоит 50 лет без проблем — изыскания окупились. Если через 5 лет треснуло — убытки.
Затраты на экспертизу отчета тоже считаем. Если отчет не пройдет госэкспертизу, придется переделывать. Это двойная цена. Поэтому лучше сделать качественно сразу. Проверяли на объекте: экономия 100 тысяч на изысканиях привела к убыткам в 5 миллионов на ремонт. Цифры говорят громче слов.
Нужно смотреть не на цену метра погонного скважины, а на цену достоверного параметра. Дешевая скважина без правильного испытания бесполезна. Дорогая скважина с полным комплексом испытаний дает уверенность. Выбор за заказчиком. Но риск всегда на нем. Без вариантов.
Типичные ошибки и дефекты отчетности
Даже самые хорошие изыскания можно испортить неправильным оформлением. Типичные дефекты возникают из-за нарушения технологии, халатности или экономии. Отсутствие подписей в журнале — самый частый признак проблемы. Если журнал не подписан — работы не было. Или были с нарушениями. Это базовое правило.
Неполная стабилизация осадки при штамповых испытаниях — серьезная ошибка. Грунт должен осесть под нагрузкой. Если нагрузку сняли рано — модуль деформации будет завышен. Фундамент рассчитают неправильно. Он просядет. Потом придется усиливать. Риски.
Неправильная привязка точек испытаний — еще одна проблема. Точка на плане стоит в одном месте, а бурили в другом. Проектировщик рассчитает фундамент для точки А, а реально грунт как в точке Б. Разница может быть критичной. Нужно проверять исполнительные схемы. Не берите самый дешёвый отчет.
Ошибки при проведении работ
Нарушение методики погружения штампа. Штамп должен сидеть плотно. Если есть зазор — данные неверные. Нужно подсыпать песок и выравнивать. Если просто бросили штамп на кочки — результат фикция. Проверяли. Не повторяйте чужих ошибок.
Использование неисправного оборудования. Манометр врет на 10%. Данные по давлению неверные. Расчет несущей способности неверный. Фундамент слабый. Нужно проверять сертификаты поверки перед началом работ. Не после. После будет поздно. И всё.
Хранение образцов грунта. Если образцы высохли или замерзли — лабораторные данные будут неверными. Нужно упаковывать в парафин или контейнеры. Соблюдать температурный режим. Иначе влажность изменится. Свойства грунта изменятся. Расчет пойдет насмарку. Точка.
Вопросы и ответы по полевым испытаниям
Можно ли проводить испытания зимой? Да, но с учетом промерзания. Нужно либо оттаивать грунт, либо вводить поправки. Лучше работать в теплый сезон. Зимой дороже и сложнее. Но возможно при необходимости.
Сколько точек испытаний нужно для цеха? Зависит от площади и сложности грунтов. Обычно сетка 50 на 50 метров. Для ответственных узлов чаще. Проект организации работ определяет точно. Нельзя экономить на количестве точек.
Что делать, если отчет утерян? Запросить копию у исполнителя или в архиве. Без отчета эксплуатация и реконструкция запрещены. Это нарушение правил безопасности. Документ должен быть всегда под рукой у главного инженера.
Влияет ли дождь на результаты? Да. Вода меняет свойства грунта. Испытания во время дождя не рекомендуются. Нужно защищать шурфы от затопления. Иначе данные будут занижены. Грунт размокнет.
Можно ли использовать старые данные? Если объект не строился и грунты не нарушались — можно. Но срок давности обычно 3-5 лет. Если были земляные работы рядом — нужны новые изыскания. Грунт мог измениться. Так-то да.
Кто несет ответственность за ошибки? Исполнитель изысканий несет ответственность за данные. Проектировщик — за расчет. Заказчик — за выбор подрядчика. Если данные неверные — виноват исполнитель. Но заказчик тоже должен контролировать. Это вопрос денег.
Заключение и рекомендации инженера
ГОСТ 30672-99 остается актуальным, проверенным временем документом. Его глубокое понимание и скрупулезное соблюдение — не бюрократическая процедура, а прямой инструмент обеспечения надежности, безопасности и экономической эффективности вашего производства. Понимание сильных и слабых сторон позволяет инженеру принимать взвешенные технические решения.
Выбирайте проверенных подрядчиков. Требуйте документы. Проверяйте отчет при получении. Не экономьте на изысканиях. Расходы на качественные данные несопоставимы с ущербом от аварии фундамента. Берегите себя и своих коллег. Техника любит надежное основание. Если относиться к грунту внимательно, он ответит устойчивостью. Инвестиции в изыскания — это страховка от катастрофы. Точка.
