Описание

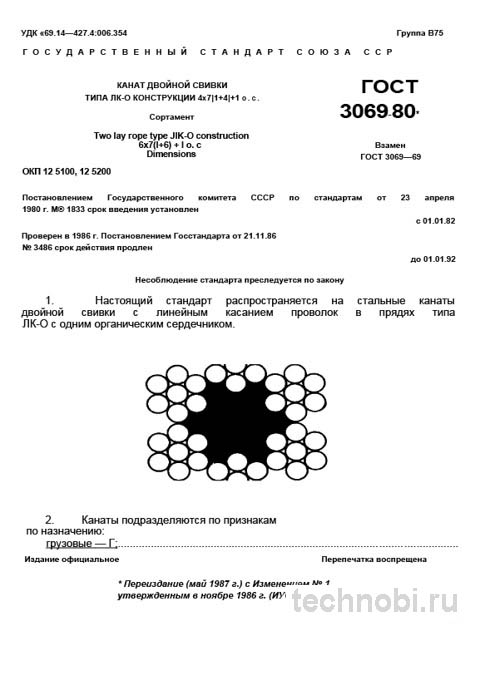

ГОСТ 3069-80 — один из тех фундаментальных стандартов, который, несмотря на свой возраст, остается актуальным на множестве машиностроительных и строительных предприятий. Этот документ регламентирует требования к канату двойной свивки типа ЛК-О конструкции 6х7 (1+6)+1 о.с. с органическим сердечником. Как технолог с 15-летним стажем, я не понаслышке знаком с особенностями его применения, тонкостями приемки и типичными проблемами. Данный обзор поможет коллегам — инженерам, технологам и снабженцам — грамотно работать с этим изделием, избегая распространенных ошибок. Честно? Без такого регламента хаос бы наступил мгновенно.
Когда речь заходит о такелаже и растяжках, экономия на материалах часто выходит боком. Мы видели случаи, когда попытка снизить затраты на этапе закупки приводила к обрыву растяжки и простою крана на 18 месяцев. И это только прямые потери, не считая ущерба оборудованию. Поэтому разбор именно этого ГОСТа важен для инженеров, снабженцев и тех, кто отвечает за безопасность на объекте. Вот в чём нюанс: стандарт старый, но физика работы металла не изменилась. Точка.
Канат конструкции 6х7 (1+6)+1 о.с. относится к группе стальных канатов одинарной свивки. Проволоки в прядях лежат в один слой вокруг сердечника. Это определяет его основные эксплуатационные свойства. Он жестче, чем многорядные аналоги, но лучше держит абразив. Органический сердечник — обычно из пеньки, хлопка или синтетики — придает канату повышенную гибкость и лучшую оплетку. Однако этот же сердечник критически чувствителен к температурным перегрузкам и агрессивным средам. Так-то да.
Назначение и область применения каната
Канат конструкции 6х7 (1+6)+1 о.с. относится к группе стальных канатов одинарной свивки, что определяет его основные эксплуатационные свойства. Его ключевое назначение — работа в качестве несущего, грузонесущего или тягового элемента в условиях умеренных нагрузок и малых знакопеременных изгибов. Проволоки здесь толстые, поэтому они меньше боятся трения, но хуже гнутся. Это нужно понимать до покупки.
Типичные сферы применения охватывают множество отраслей. Расчалки, оттяжки, буксиры — вот основная стихия этого каната. Он хорошо работает на растяжение. Элементы такелажа и грузозахватных приспособления тоже используют эту конструкцию. Но только для определенных режимов работы. Стропы из такого каната делают редко, только для тяжелых грузов без острых кромок.
Навивка на барабаны большого диаметра — еще одна ниша. Грузовые лебедки, механизмы открывания ворот, шлюзовые затворы. Вспомогательные операции вроде обвязки или кантования тоже допускают использование. Но главное правило: если блок маленький, этот канат не подойдет. Он просто не сможет нормально огибать радиус. Проволоки начнут ломаться от усталости. Риски.
Важный нюанс, который не всегда очевиден при выборе: наличие органического сердечника критически чувствительно к температурным перегрузкам. Он работает как естественный влагопоглотитель, что при неправильном хранении ускоряет коррозию внутренних проволок. Коррозия внешне не видна, пока канат не порвется. Проверяли на объекте в Челябинске — партия, пролежавшая под дождем, сгнила изнутри за год. И всё.
Ограничения по использованию
Не стоит использовать этот тип каната в лифтах или пассажирских подъемниках. Там требования к гибкости и запасу прочности выше. Также не рекомендуется применять его в условиях высоких температур выше 100 градусов. Пеньковый сердечник высохнет и рассыпется. Тогда канат потеряет форму и несущую способность. Между нами, лучше перестраховаться и взять аналог с металлическим сердечником, если условия жаркие.
Агрессивные химические среды тоже противопоказаны. Кислоты и щелочи разрушают органику. Если работа идет в цеху гальваники или химической очистки, нужна специальная смазка и защита. Или другой тип каната. Безопасность дороже. Без вариантов.
Технические требования и конструкция
Стандарт устанавливает жесткие рамки по всем параметрам, от которых напрямую зависит безопасность и надежность. Проволока для каната изготавливается из углеродистой стали обычного качества или высококачественной. Марка стали и покрытие выбираются исходя из условий эксплуатации. Есть светлая поверхность, есть оцинкованная. Для улицы лучше цинк.
Сердечник — органический, что является определяющей особенностью данного типа. Он должен быть плотно набит и пропитан смазкой. Смазка защищает проволоку от коррозии и уменьшает трение между элементами конструкции. Если смазки мало, канат «сухеет» и начинает скрипеть. Это первый звоночек.
Геометрия и прочностные характеристики
Стандарт предусматривает четкий сортамент по диаметрам каната от 3,8 до 14,5 мм с указанием предельных отклонений. Для каждого диаметра нормированы масса 100 м каната с допуском плюс 10%. Также нормируется суммарное разрывное усилие всех проволок. Не путайте его с разрывным усилием самого каната. Последнее всегда ниже из-за конструкции и неравномерности распределения нагрузки.
На практике часто сталкиваюсь с тем, что снабженцы путают суммарное разрывное усилие проволок с фактическим разрывным усилием каната. Фактическое разрывное усилие должно быть указано в паспорте на партию и является ключевым для расчета запаса прочности. Ошибка в расчетах может стоить жизни. Поэтому всегда смотрите на коэффициент снижения прочности.
Маркировочная группа по временному сопротивлению разрыву варьируется. Есть 1370, 1470, 1570, 1670, 1770 Н/мм². Выбор группы зависит от нагрузки. Для статичных растяжек хватит 1570. Для динамических лучше 1770. Но помните про пластичность. Слишком твердая сталь может лопнуть при ударе. Баланс важен.
Требования к смазке и покрытию
Канат должен быть смазан консервационной смазкой по всему объему. Это защищает от влаги при хранении и эксплуатации. Покрытие проволоки может быть светлым или оцинкованным. Оцинковка повышает коррозионную стойкость в разы. Если канат будет работать на улице или во влажном цеху — берите оцинковку. Стоимость будет выше, но срок службы окупит разницу.
Толщина слоя цинка нормируется. Она должна быть равномерной. Отслоения цинка не допускаются. При приемке можно проверить визуально. Если видны рыжие пятна на серебристой проволоке — это брак. Цинк должен защищать, а не имитировать защиту. Точка.
Контроль качества и приемка партии
Приемка — критически важный этап, на котором отсекается брак и предотвращаются будущие аварии. Контроль должен быть поэтапным. Приемка партии должна быть не формальностью, а обязательной процедурой. Основа — паспорт качества от производителя. Но мы всегда берем пробы для выборочного контроля. На практике часто сталкиваюсь с тем, что документы в порядке, а металл не тот.
Визуальный осмотр и документация
Раз за разом при приемке мы проверяем маркировку и сопроводительную документацию. Наличие бирки на бухте обязательно. На ней указывают завод-изготовитель, дату, диаметр, длину, маркировочную группу, условное обозначение и номер партии. Обязательно требование паспорта качества. Без бумаг канат на объект не пускаем.
Состояние упаковки тоже важно. Бухта должна быть намотана ровно, без петель и перехлестов. Перекос бухты — верный признак неправильной намотки на производстве, что могло вызвать внутренние дефекты. Если бухта выглядит как гнездо, лучше вернуть её поставщику. Потом замучаетесь разматывать.
Поверхностные дефекты ищем внимательно. Отсутствие вмятин, ржавчины, окалины, надрывов проволок. Особое внимание — на концы каната. Они должны быть оцинкованы или забракованы во избежание расплетания. Расплетенный конец — это брак упаковки. Проволоки могут раскрутиться и травмировать руки.
Измерительный контроль и вероятные дефекты
Обязательны выборочные замеры диаметра штангенциркулем в двух перпендикулярных плоскостях в нескольких местах. Наиболее вероятные дефекты выявляются именно так. Несоответствие диаметра выход за пределы допусков напрямую влияет на совместимость с блоками и барабанами. Если канат толще нормы, он не влезет в ручей блока. Если тоньше — будет болтаться и тереться.
Неравномерность шага свивки визуально заметна как рябь. Это признак нарушения технологии свивки, ведущий к ускоренному износу. Выпирание сердечника или проволок говорит о неправильном напряжении при изготовлении. Такой канат долго не проживет. Он расслоится под нагрузкой. И всё.
Скрытая коррозия выявляется сложнее. Можно растереть тряпкой небольшой участок каната. Появление бурого налета на ткани — тревожный сигнал. Значит, внутри уже идет процесс разрушения. Лучше не рисковать и заменить партию. Коррозия снижает прочность незаметно. Пока увидишь обрывы, будет поздно.
Сравнение с аналогами и таблица характеристик
Выбор правильного каната часто заключается в понимании компромиссов между разными стандартами. ЛК-О 6х7+1 о.с. — не универсальное решение. Его главные конкуренты в общем машиностроении — канаты по ГОСТ 2688-80 и ГОСТ 307-88. Чтобы понять разницу, нужно смотреть на цифры в маркировке. Они говорят о количестве прядей и проволок.
| Параметр | ГОСТ 3069-80 (6х7+1 о.с.) | ГОСТ 2688-80 (6х19+1 о.с.) | ГОСТ 307-88 (6х19+1 о.с.) |
|---|---|---|---|
| Конструкция | 6х7 (1+6) + 1 о.с. | 6х19 (1+6+12) + 1 о.с. | 6х19 (1+9+9) + 1 о.с. |
| Количество проволок | 42 | 114 | 114 |
| Гибкость | Низкая | Средняя | Высокая |
| Стойкость к истиранию | Высокая | Средняя | Низкая |
| Устойчивость к изгибам | Низкая | Средняя | Высокая |
| Назначение | Расчалки, буксиры, большие барабаны | Краны, лебедки | Тельферы, подъемники |
Как видно из таблицы, канат по ГОСТ 3069-80 — это «рабочая лошадка» для условий, где важна стойкость к истиранию и прочность, а не многократные перегибы. Его ошибка — пытаться использовать его на механизмах с малыми блоками. Там он быстро устанет. ГОСТ 2688-80 более универсален. ГОСТ 307-88 гибче, но менее стоек к абразиву.
При выборе нужно смотреть на условия работы. Если барабан крана маленький, нужен гибкий канат. Если работа идет в пыли и песке, нужна стойкость к износу. Универсального решения нет. Приходится искать баланс. Без вариантов.
Особенности конструкции ЛК-О
ЛК-О означает линейное касание проволок в один слой. Это простая и надежная схема. Проволоки не перетираются внутри пряди так сильно, как в многослойных конструкциях. Но жесткость выше. Поэтому радиусы гиба должны быть большими. Минимум 20 диаметров каната. Если меньше — проволоки начнут ломаться.
Органический сердечник здесь играет роль амортизатора. Он смягчает ударные нагрузки. Но он же и слабое звено при высоких температурах. Нужно помнить об этом при проектировании. Если есть риск нагрева — меняйте тип сердечника. На металлический. Это увеличит жесткость, но спасет от огня.
Бюджет, окупаемость и поставщики
Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, марки стали и типа покрытия. Оцинкованный канат стоит дороже светлого. Но в агрессивной среде он выгоднее. Бюджет на закупку должен включать резерв на внеплановую замену. Инвестиции в качественный металл окупаются сроком службы. Дешевый канат может порваться через полгода. Качественный отработает два года.
Крупные заводы могут предложить лучшие условия. Но дешевизна не должна быть единственным критерием. Цена ошибки здесь слишком высока. Обрыв каната на объекте — это ЧП. Расследования, штрафы, простои. Поэтому выбираем надежных партнеров, а не случайных продавцов. Сомневаетесь? Запросите образцы смет.
Расходы на логистику тоже считаем. Канат тяжелый. Доставка в отдаленные районы увеличивает затраты. Иногда выгоднее купить дороже, но ближе. Чтобы не ждать машину неделями. Простой техники стоит денег. Поэтому региональные особенности влияют на итоговую сумму. В пересчете на метр разница может быть существенной.
Расчет потребности и запасов
Потребность считаем по проектным данным. Плюс 10% на обрезки и запас. Хранить запас на складе нужно правильно. В сухом помещении, на стеллажах. Бухта не должна лежать на земле. Иначе нижние витки отсыреют. Коррозия начнется снизу. Потом при работе канат порвется в самом неожиданном месте.
Окупаемость рассчитывается через срок службы. Если канат стоит 100 руб./м, расход 100 м, затраты 10 тысяч. Если покрытие служит 2 года — 5 тысяч в год. Если дешевый канат за 60 руб./м требует замены через 6 месяцев — считайте сами. Цифры говорят громче слов. Так-то да.
Типичные дефекты и ошибки эксплуатации
Даже самый хороший канат можно убить неправильной эксплуатацией. Типичные дефекты возникают из-за перегрузок, коррозии или механических повреждений. Обрывы проволок — самый частый признак износа. Норма браковки зависит от типа каната и назначения. Если обрывов больше допустимого, канат меняется. Это закон.
Коррозия снижает прочность металла. Ржавчина разъедает проволоку изнутри и снаружи. Если канат хранится на улице без укрытия, риск возрастает. Смазка вымывается дождем. Металл начинает ржаветь. Нужно хранить в сухих помещениях или под навесом. И смазывать периодически.
Механические повреждения возникают при контакте с острыми кромками груза. Канат может перетереться о угол конструкции. Нужно использовать подкладки. Также опасно зажимать канат в тисках или цеплять крюком прямо за тело. Это повреждает сердечник. Канат теряет форму и несущую способность. Не берите самый дешёвый инструмент для работы с ним.
Ошибки при монтаже и хранении
Неправильная навивка на барабан ведет к перекручиванию и раздавливанию витков. Канат должен ложиться плотно, виток к витку. Если есть зазоры, они забиваются грязью. Потом следующий виток вдавливается в предыдущий. Структура нарушается. Монтаж должен выполнять квалифицированный персонал. Они знают, как натянуть и закрепить.
Концевые заделки тоже важны. Коуши, зажимы, запрессовка. Если зажим поставлен неверно, канат может выскользнуть. Количество зажимов нормируется. Расстояние между ними тоже. Нельзя экономить на фурнитуре. Она держит нагрузку. Если фурнитура слабее каната, смысл в крепком канате теряется. И это важно.
Хранение на земле — грубая ошибка. Бухта должна стоять на ребре или лежать на поддоне. Чтобы воздух циркулировал. Если положить плашмя на бетон — нижняя часть отсыреет. Через полгода увидите ржавчину. А внутри может быть уже гниль. Проверяли. Не повторяйте чужих ошибок.
Вопросы и ответы по стандарту
Можно ли использовать канат ГОСТ 3069-80 для лифтов? Нет, для лифтов есть отдельные стандарты с повышенными требованиями к безопасности. Этот ГОСТ для грузоподъемных машин общего назначения и такелажа. Лифты работают с людьми, там другие нормы.
Как часто нужно смазывать канат в процессе работы? Зависит от интенсивности. В среднем раз в месяц или по факту высыхания. Если видите сухой металл — смазывайте. Лучше чаще, чем реже. Смазка продлевает жизнь.
Что делать, если сертификат утерян? Запросить копию у поставщика или завода. Без сертификата эксплуатация запрещена. Это нарушение правил безопасности. Документ должен быть всегда под рукой у ответственного лица.
Влияет ли цвет смазки на качество? Нет, цвет зависит от присадок. Главное — свойства. Смазка должна быть липкой и не стекать. Если она жидкая как вода, толку мало. Она стечет при первой же нагрузке.
Можно ли сваривать оборванный канат? Категорически нет. Сварка меняет структуру металла в зоне шва. Он становится хрупким. Канат порвется рядом со швом. Только замена на новый кусок. Так-то да.
Какой запас прочности требуется? Для грузовых операций запас должен быть не менее 5-6. Для людских — выше. Точные цифры смотрите в правилах устройства грузоподъемных кранов. Меньше нельзя. Это вопрос жизни.
Заключение и рекомендации
ГОСТ 3069-80 — это проверенный временем, надежный стандарт для конкретных задач. Его эффективность на 90% определяется не самим фактом наличия, а грамотным выбором, качественной приемкой и соблюдением условий эксплуатации. Понимание его сильных и слабых сторон позволяет инженеру принимать взвешенные технические решения, обеспечивая надежность и безопасность производства.
Выбирайте проверенных поставщиков. Требуйте документы. Проверяйте товар при получении. Не экономьте на безопасности. Затраты на качественный канат несопоставимы с ущербом от аварии. Берегите себя и своих коллег. Техника любит уход. Если относиться к ней внимательно, она ответит надежной работой. Точка.
