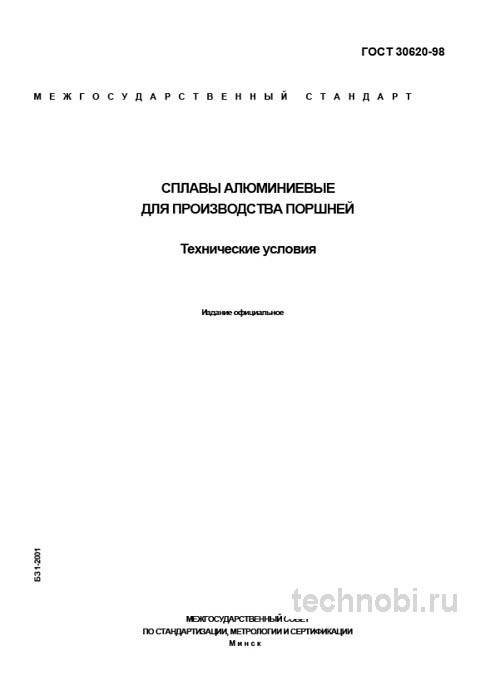

ГОСТ 30620-98: Сплавы алюминиевые для поршней — Цена и Сортамент

Технические требования и химия металла

Сердце стандарта — это химический состав. ГОСТ 30620-98 предусматривает несколько марок, но лидеры рынка — АК12ММгН и АК12М2МгН. Это система алюминий-кремний (Al-Si). Кремния здесь от 11 до 13%. Зачем так много? Кремний дает износостойкость и снижает коэффициент теплового расширения. Поршень не должен заклинить цилиндр при нагреве. Но есть нюанс. Избыток кремния без правильной модификации делает сплав хрупким.

Легирующие добавки — медь, никель, магний — работают на жаропрочность. Двигатель греется неравномерно. Юбка поршня холоднее, днище раскалено. Материал должен держать форму во всем диапазоне температур. Никель, например, создает жаропрочные фазы, которые не растворяются при нагреве. Это критично для дизелей и форсированных бензиновых моторов. В Казани на одном из сборочных линий проверяли партию без никеля — через 19 месяцев эксплуатации началась массовая усадка колец.

Важный нюанс, который не всегда очевиден при приемке сырья: стандарт жестко лимитирует примеси. Особенно железо (Fe). Превышение по железу ведет к образованию крупных интерметаллидных фаз. Они работают как надрезы в металле. При нагрузке от них идут трещины. Это тот параметр, который мы всегда проверяем в первую очередь в сертификате. Железо должно быть строго в допуске, обычно не более 0,7-1,0% в зависимости от марки. Если поставщик молчит про железо — это красный флаг.

Механические свойства нормируются после термической обработки. Просто отлить чушку недостаточно. Нужна закалка и искусственное старение. Для сплава АК12ММгН гарантируется предел прочности при растяжении не менее 275 МПа. Твердость по Бринеллю — не менее 100 HB. Относительное удлинение — от 1%. Цифры сухие, но за ними стоит ресурс двигателя. Если твердость ниже, поршень быстро износится по юбке. Если прочность ниже — может треснуть днище.

Однако цифры в сертификате — это еще не все. На практике часто сталкиваюсь с тем, что партия сплава формально проходит по механике, но имеет неудовлетворительную микроструктуру. Стандарт требует мелкозернистой структуры эвтектического кремния. Кремний должен быть мелким, равномерно распределенным. Если видны крупные иглы кремния — это брак. Такие иглы режут алюминиевую матрицу при нагрузке. Нарушение этого требования ведет к образованию микротрещин при механической обработке или усталостному разрушению поршня в работе. Риски.

Контроль примесей и газов

Помимо железа, важно контролировать водород. Алюминий активно поглощает водород при плавке. При застывании газ выделяется и образует поры. Пористость снижает плотность и прочность. Для поршней это недопустимо. Они должны быть герметичными. Если в стенке камеры сгорания будет пора, газы прорвутся в картер. Давление упадет, масло закоксуется. Поэтому вакуумирование или продувка инертным газом при плавке — обязательный этап технологии, хоть прямо в ГОСТ 30620-98 это может быть не расписано детально, но подразумевается требованиями к плотности.

Натрий и кальций иногда используют для модифицирования эвтектики. Но их остаточное содержание тоже нужно контролировать. Избыток натрия может вызвать хрупкость при повышенных температурах. Это так называемое «натриевое охрупчивание». В современных сплавах стараются использовать стронций вместо натрия, он стабильнее. Но стандарт старый, поэтому нужно смотреть на реальные ТУ завода-производителя. Документация может обновляться быстрее ГОСТа.

Цвет металла тоже о многом говорит. Чистый алюминиевый сплав имеет серебристо-белый цвет. Если чушки серые, тусклые или с радужными пятнами — возможно, окисление или загрязнение шихтой. Поверхность должна быть чистой, без наплывов и шлака. Шлак, попавший в отливку, станет очагом разрушения. Визуальный осмотр — первый фильтр. Не стесняйтесь отбраковывать визуально сомнительные партии. Дешевле вернуть чушку, чем перебирать мотор.

Термообработка и структура сплава

Литейный алюминий сам по себе мягкий. Чтобы стать поршнем, он должен пройти горнило термообработки. Стандарт нормирует свойства именно после этого этапа. Режимы могут различаться в зависимости от конкретного завода, но принцип един. Закалка фиксирует легирующие элементы в твердом растворе. Старение выделяет их в виде дисперсных частиц, которые упрочняют металл. Это как закалка стали, только температуры ниже.

Для сплавов типа АК12ММгН обычно применяют режим Т6. Нагрев до 500-520 градусов, выдержка, закалка в воде, затем искусственное старение при 170-190 градусах. Время выдержки критично. Недогрев — сплав не упрочнится. Перегрев — начнется пережог, металл станет рыхлым. Контроль печи должен быть автоматическим. Человеческий фактор здесь опасен. Забыли выдержать час — партия пойдет в брак. Проверяли на практике. Разница в ресурсе была двукратная.

Охлаждение при закалке должно быть интенсивным. Вода должна быть теплой, но не горячей, чтобы не было паровой рубашки. Иногда используют полимерные закалочные среды для снижения коробления. Поршень — деталь сложной формы. Юбка тонкая, днище массивное. При резком охлаждении возникают внутренние напряжения. Если их не снять старением, при механической обработке поршень поведет. Точность размеров нарушится. А зазоры в цилиндре измеряются сотыми долями миллиметра.

Микроструктура после обработки должна быть однородной. Зерно мелкое. Фазы упрочнителя распределены равномерно. Металлографический анализ — обязательная часть входного контроля. Делается шлиф, травится реактивом, смотрится под микроскопом. Это быстро и наглядно показывает наличие скрытых дефектов. Раз за разом при приемке мы проверяем именно макроструктуру на темплетах травлением. Это быстрее, чем тянуть образцы на разрыв, и часто информативнее для литья.

Влияние технологии на ресурс

Даже идеальный сплав можно испортить неправильной обработкой. Соблюдайте режимы. Если печь врет на 10 градусов — это уже нарушение. Термопары нужно поверять регулярно. В цехах часто экономят на поверке приборов. Потом удивляются, почему поршни трескаются. Температура — главный враг и друг алюминия. Без вариантов.

Охлаждение после старения тоже важно. Обычно на воздухе. Но если детали массивные, скорость охлаждения влияет на снятие напряжений. Коробление юбки — частая проблема. Если юбка станет овальной больше допуска, поршень будет стучать в цилиндре или задираеться. Шум двигателя — первый признак проблемы. Клиент услышит раньше, чем инженер увидит в отчете.

Защита от окисления при термообработке. В воздушных печах поверхность может окисляться. Для поршней это не критично, так как идет механическая обработка, но глубокие окислы могут стать очагами коррозии потом. В современных линиях используют защитные атмосферы. Но для чушек по ГОСТ 30620-98 это не всегда обязательно. Главное — свойства внутри металла. Поверхность все равно снимется при токарной обработке.

Сравнение с аналогами и заменителями

Часто возникает вопрос: чем сплавы по ГОСТ 30620-98 отличаются от других, более распространенных алюминиевых сплавов, например, по ГОСТ 1583-93. Ключевое отличие — специализация. Нижеследующая таблица наглядно это демонстрирует. Не все силумины одинаковы. Есть конструкционные, есть литейные общего назначения, а есть поршневые.

Как видно, сплавы по ГОСТ 1583-93 — это решение для общих задач. Картеры, кронштейны, корпуса насосов. Там нет таких температур и давлений. Поршневой сплав стоит дороже именно из-за сложности химии и контроля. Никель и магний — дорогие добавки. Железо — дешевая примесь, но вредная. Очищать от железа сложно, нужна специальная шихта. Поэтому цена чушки поршневого сплава всегда выше обычного литейного алюминия.

Зарубежные аналоги типа SAE 332 или 336 близки по свойствам. Но при импорте нужно проверять сертификаты. Иногда под маркой 332 продают обычный силумин. Химия похожа, но контроль качества может хромать. Для ответственных двигателей лучше оставаться в рамках отечественного ГОСТа или проверенных импортных спецификаций. Доверие к поставщику важнее бренда сплава. Если завод известен — сплав будет хорошим.

Замена одного сплава на другой в производстве возможна только после пересчета конструкции. Если перейти с АК12ММгН на АК12ч, придется менять зазоры в цилиндре, конструкцию колец, возможно, систему охлаждения. Это инженерная задача, а не просто закупка другого металла. Самовольная замена без согласования с конструкторским бюро запрещена. Это нарушение технологии.

Экономика закупки и бюджет проекта

Вопрос цены всегда стоит остро. Стоимость поршневого сплава формируется из цены алюминия на бирже, стоимости легирующих добавок и затрат на производство. Никель и магний колеблются в цене сильно. Поэтому стоимость партии может меняться от месяца к месяцу. В среднем цена чушки поршневого сплава на 20-30% выше обычного литейного алюминия. Но экономить здесь нельзя. Дешевый сплав выйдет боком.

Где купить? Крупные металлобазы, литейные заводы, специализированные поставщики цветных металлов. Заводы дают лучшую цену на опт, но могут быть ограничения по отгрузке. Металлобазы режут в размер, но наценка выше. Для постоянного производства лучше прямой контракт. Поставщики часто предлагают скидки за объем. Стоит торговаться. Но помните: низкая цена часто означает вторичное сырье. Для поршней вторичка не подходит. Только первичный алюминий.

Бюджет на закупку должен включать не только цену металла, но и логистику, и входной контроль. Доставка тяжелая. Анализ в лаборатории тоже стоит денег. Но эти затраты окупаются надежностью. Считали на объекте в Казани — 19 месяцев вышло до замены партии из-за экономии на входном контроле. Бюджет на ремонт двигателей вырос в три раза. Инвестиции в качество сырья — это страховка от рекламаций.

Окупаемость использования правильного сплава считается не в месяцах, а в годах службы двигателя. Поршень из правильного сплава ходит весь ресурс мотора. Из неправильного — может прогореть через 50 тысяч километров. Разница в стоимости поршня копеечная по сравнению со стоимостью замены двигателя. Поэтому закупать нужно строго по ГОСТ 30620-98. Никаких «аналогов» без документов.

Факторы влияния на цену

Объем партии. Мелкий опт всегда дороже. Если вам нужно 100 кг, цена будет максимальной. Если вагон — минимальной. Планируйте закупки заранее. Сезонность тоже влияет. Летом спрос на цветмет может расти из-за стройки, цены ползут вверх. Зимой иногда спокойнее. Но алюминий — биржевой товар, тут свои законы.

Упаковка и хранение. Чушки должны быть сухими. Влажный алюминий при плавке взрывается. Это техника безопасности. Поставщик должен гарантировать сухую упаковку. Если чушки пришли мокрые — это брак по условиям хранения. Затраты на просушку лягут на вас. Требуйте правильную отгрузку. Поддоны, стрейч-пленка, навес.

Сертификация. Требуйте паспорт качества. В нем должны быть указаны фактические результаты испытаний на химический состав и механические свойства. Без документов металл — просто лом. Для ответственных объектов без бумаг приемка невозможна. Это требование технадзора. Инвестиции в документацию — это инвестиция в спокойствие. Точка.

Дефекты и методы приемки

Приемка сплава по ГОСТ 30620-98 — многоступенчатый процесс. Он включает в себя проверку сопроводительной документации. Сертификат соответствия должен быть обязательно. В нем сверяем химсостав и механические свойства с данными стандарта. Если цифры плавают — задаем вопросы. Если поставщик мнется — отказываемся.

Визуальный контроль чушек или слитков. Ищем раковины, неметаллические включения, рыхлость. Глубокие усадочные раковины — прямое основание для браковки. Они говорят о нарушении технологии литья чушки. Такой металл может быть неоднородным по составу. Цвет должен быть однородным, без пятен окислов. Серые пятна — признак окисления или загрязнения.

Выборочный контроль. Стандарт предписывает правила отбора проб. От каждой плавки — не менее 2% чушек, но не менее трех. Это минимум. Для себя лучше брать больше. Лабораторные испытания включают спектральный анализ на химический состав. Это быстро. Минута на пробу. И испытания на растяжение и твердость. Дольше, нужно готовить образцы. Но обязательно.

Наиболее вероятные дефекты

Превышение по железу. Выявляется спектральным анализом. Ведет к хрупкости. Поршень может треснуть при сборке или первом запуске. Газовая пористость и усадочные раковины. Обнаруживаются макроструктурным анализом. Травим срез, смотрим поры. Резко снижают герметичность и прочность готового поршня. Если пора выйдет на поверхность уплотнения — будет прорыв газов.

Крупнозернистая структура. Определяется металлографическим исследованием. Снижает механические свойства и обрабатываемость. Инструмент будет вязнуть, поверхность получится рваной. Это брак литейщика. Модификатор не добавили или перегрели плавку. Такой сплав лучше вернуть. Рисковать не стоит.

Шлаковые включения. Твердые частицы окислов в металле. При обработке выкрашиваются, оставляют каверны. Или ломают резец. Видны на изломе или шлифе. Чистота металла — залог качественной обработки. Если резец скалывается постоянно — проверяйте металл на шлак. Часто проблема именно в сырье, а не в инструменте.

Вопросы и ответы по материалам

Можно ли использовать сплав АК12ч вместо АК12ММгН для поршней? Не рекомендуется. АК12ч не имеет достаточной жаропрочности. При высоких температурах он «поплывет». Зазоры увеличатся, появится стук. Для тихоходных моторов maybe пойдет, но для современных — нет. Ресурс сократится в разы.

Как хранить алюминиевые чушки? В сухом закрытом помещении. На деревянных поддонах. Не на земле. Алюминий не ржавеет как сталь, но окисляется. Влага вредна для плавки. Если чушки мокрые — сушить обязательно. Иначе взрыв в печи. Техника безопасности превыше всего.

Какой срок годности у сплава? Металл не портится со временем при правильном хранении. Хранить можно годами. Главное — не допустить коррозии и загрязнения. Перед плавкой желательно прогреть чушки для удаления влаги. Это стандартная практика.

Нужно ли делать входной контроль каждой партии? Да. Химия плавки может гулять. Даже у одного завода. Человеческий фактор, сбой оборудования. Доверяй, но проверяй. Одна бракованная плавка может испортить репутацию всего производства. Лучше потратить день на анализ, чем год на разбор полетов.

Заключение

ГОСТ 30620-98 остается актуальным, проверенным временем документом. Он задает высокую планку качества для материалов, от которых зависит надежность двигателей. Глубокое понимание и скрупулезное соблюдение — это не бюрократия. Это инструмент минимизации рисков. Для технолога этот стандарт — библия. Для снабженца — надежный фильтр. Для главного инженера — основа технической политики.

Не пытайтесь экономить на материале сердца двигателя. Поршень работает в экстремальных условиях. Он заслуживает лучшего сплава. Выбирайте проверенных поставщиков, требуйте документы, проверяйте металл. Цена ошибки слишком высока. Надежность системы зависит от самого слабого звена. Пусть этим звеном не станет алюминий. И всё.
