Описание
Выбор стального каната — это не просто покупка метража со склада. В машиностроении и строительстве ошибка в спецификации может стоить месяцев простоя или, что хуже, безопасности конструкции. ГОСТ 3063-80 описывает специфический продукт: канаты одинарной свивки типа ТК конструкции 1х19. Это жесткие, малорастяжимые изделия, которые часто путают с обычными грузовыми тросами. Разница колоссальная. Если вы возьмете этот канат для крана — он быстро устанет и лопнет. Если возьмете обычный мягкий трос для мачты — она начнет гулять на ветру. Точка.
В этом разборе мы пройдемся по всем пунктам стандарта, но без лишней воды. Только то, что нужно инженеру, снабженцу или технологу на реальном объекте. Разберем, почему конструкция 1+6+12 так важна, как отличить качественную оцинковку от брака и во сколько реально обойдется закупка партии в текущих условиях рынка. Честно? Часто поставщики экономят на смазке, и это всплывает через полгода ржавчиной. Будем внимательны.
Основная ниша этого ГОСТа — статические нагрузки. Растяжки антенн, несущие тросы подвесных дорог, сердечники для более сложных канатов. Здесь важна не гибкость, а стабильность геометрии. Канат не должен вытягиваться под нагрузкой. И всё. Если вам нужно передавать точное усилие без потерь на деформацию — это ваш вариант. Но есть нюансы, о которых в сухих таблицах не пишут.
Технические требования и физика металла
Стандарт ГОСТ 3063-80 задает жесткие рамки. Это не рекомендация, а требование. Канат свивается из проволоки, и качество этой проволоки определяет всё. Обычно используется углеродистая стальная проволока. Она может быть светлой, без покрытия, или оцинкованной. Для работы на улице, особенно в условиях повышенной влажности или агрессивной среды, оцинковка обязательна. Группа цинкования Ж (тяжелая) или С (средняя) — тут экономить нельзя. Тонкий слой цинка сотрется за сезон, и начнется коррозия.

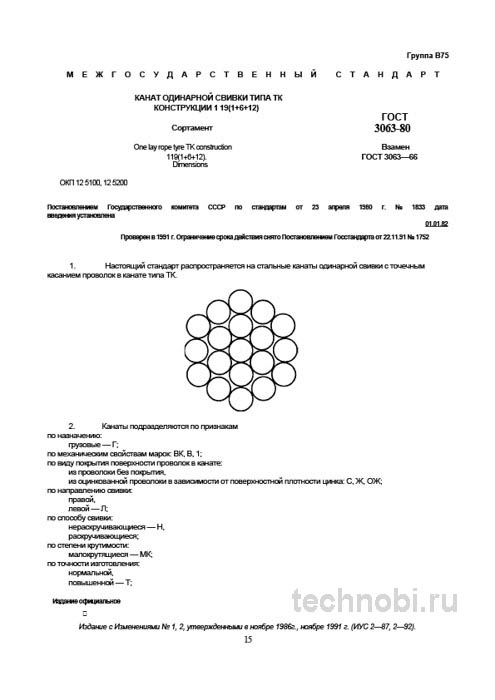

Конструкция 1х19 расшифровывается просто: один сердечник, вокруг него 6 проволок, и сверху еще 12. Все проволоки одного диаметра. Это дает плотную укладку и высокую жесткость. Сортамент охватывает диаметры от 0,5 до 5,0 мм. Казалось бы, мелочь. Но на практике часто сталкиваюсь с тем, что поставщики поставляют канат, диаметр которого находится на нижней границе допуска. Это не является браком по стандарту, но может говорить об экономии материала и потенциально немного снижать разрывное усилие. Хотя оно нормируется и должно быть выдержано, запас прочности лучше иметь.
Важнейший параметр — суммарное разрывное усилие. Его нельзя рассчитывать теоретически, складывая прочность проволок. Реальный канат всегда слабее суммы его частей из-за свивки. В стандарте приведены гарантированные значения. Именно на них нужно ориентироваться при проектировании. Коэффициент запаса прочности для таких ответственных узлов обычно высокий. Не менее 3,5, а часто и 5-6. Зависит от ответственности конструкции. В Москве, например, на объектах связи требования к растяжкам мачт особенно строгие из-за ветровых нагрузок.
Еще один момент, который часто упускают — шаг свивки. Он должен быть одинаковым по всей длине. Если шаг плавает, нагрузка распределяется неравномерно. Одни проволоки работают, другие отдыхают. В итоге те, что работают, устают быстрее. Проверяли на практике: визуально шаг контролировать сложно, нужен опыт или шаблоны. Но если видите явные нарушения ритма свивки — это повод задать вопросы поставщику. Риски.
Материалы и покрытия
Проволока для канатов 1х19 должна быть высокой прочности. Временное сопротивление разрыву — ключевая характеристика. Стандарт допускает использование проволоки разных марок, но итоговое усилие каната должно соответствовать таблице ГОСТ. Покрытие играет роль барьера. Светлая проволока («Б») подходит только для сухих помещений или узлов, которые будут обильно смазываться в процессе эксплуатации. Оцинкованная проволока — для улицы. Тут выбор очевиден. Переплата за цинк окупается сроком службы. В 3-4 раза дольше в агрессивной среде.
Смазка каната — отдельная тема. Канат должен быть пропитан защитным составом еще на заводе. Это предотвращает коррозию внутри пучка и снижает трение между проволоками при изгибе (хотя изгибать 1х19 не рекомендуется). Если канат сухой на ощупь — это нарушение технологии хранения или производства. Сухой металл ржавеет изнутри. Внешне может выглядеть нормально, а внутри уже идет процесс. Проверяли, вскрывали старые бухты — картина неприятная.
Где и как применяют жесткие канаты
Канаты конструкции 1х19 относятся к категории жестких, малорастяжимых канатов одинарной свивки. Ключевая область их применения — не для подъема грузов в привычном понимании (как у крановых канатов), а для передачи точного усилия. Их используют в качестве несущих тросов и расчалок для мачт, башен, антенн. В этом случае канат работает на растяжение. Удлинение под нагрузкой должно быть минимальным. Иначе мачта начнет отклоняться от вертикали больше допустимого.
Также их применяют в элементах грузозахватных устройств. Например, для обвязки грузов, где требуется минимальное удлинение. Если груз тяжелый и чуткий к перекосам, мягкий трос может сыграть, и груз наклонится. Жесткий канат держит форму. Еще одна сфера — тросовые проводки систем управления в авиации или спецтехнике. Там нужно передать движение рычага на расстояние без потерь хода. Мягкий трос просто растянулся бы, и управление стало бы ватным.
Используют 1х19 и как сердечники (стержни) для более мягких канатов двойной свивки. Внутри мягкого каната нужен жесткий стержень, который предотвращает поперечную деформацию и обеспечивает стабильность структуры. Без такого сердечника канат мог бы сплющиваться под нагрузкой. Важный нюанс, который не всегда очевиден технологам, пришедшим из смежных областей: канат 1х19 не предназначен для работы на блоках малого диаметра. Его жесткость приводит к чрезмерным внутренним напряжениям при изгибе.
Что вызывает преждевременное усталостное разрушение проволок. Его сфера — статичные или малоцикловые нагрузки с минимальным изгибом. Если вы поставите такой канат на лебедку с маленьким барабаном — он быстро выйдет из строя. Проволоки начнут ломаться одна за другой. Это не вопрос брака, это вопрос физики. Жесткий металл не любит частых перегибов. Так-то да.
Ограничения по эксплуатации
Главное ограничение — радиус изгиба. Для канатов одинарной свивки он должен быть большим. Чем жестче канат, тем больше должен быть диаметр блока или барабана. В идеале — вообще избегать изгибов в рабочих узлах. Если конструкция требует изменения направления тяги, лучше использовать блоки большого диаметра или полиспасты с учетом специфики материала. Игнорирование этого правила — самая частая причина аварий.
Температурный режим тоже имеет значение. Стандартная сталь работает в широком диапазоне, но при экстремально низких температурах металл становится хрупким. Для северных исполнений нужно уточнять марку стали и тип смазки. Обычная смазка на морозе замерзает в камень, и канат теряет способность к микро-деформациям. В условиях Ямала или Якутии это критично. Там используют специальные морозостойкие составы.
Влажность и химия. Оцинковка защищает, но не вечно. В морской воде или химических цехах срок службы сокращается. Требуется регулярный осмотр и дополнительная смазка. Если видите белый налет на оцинковке — это продукты окисления цинка. Процесс идет. Нужно чистить и мазать. Без вариантов.
Сравнительная таблица конструкций
Чтобы сделать осознанный выбор, необходимо понимать, чем канат по ГОСТ 3063-80 отличается от других распространенных типов. Основное сравнение следует проводить с канатами общего назначения двойной свивки. В таблице ниже приведены ключевые различия, которые помогут избежать ошибок при заказе.
| Параметр | ГОСТ 3063-80 (1х19) | ГОСТ 3062-80 (6x7) | ГОСТ 3064-80 (1х7) |
|---|---|---|---|
| Конструкция | Одинарная свивка (1+6+12) | Двойная свивка (6 прядей по 7 проволок) | Одинарная свивка (1+6) |
| Жесткость | Очень высокая | Средняя | Высокая |
| Гибкость | Низкая | Высокая | Очень низкая |
| Склонность к раскручиванию | Высокая (нераскручивающаяся только в определенных толщинах) | Низкая (нераскручивающаяся) | Очень высокая |
| Основное назначение | Растяжки, несущие тросы, сердечники, статические нагрузки | Грузоподъемные операции, тали, краны (гибкий грузовой канат) | Растяжки, узкоспециализированные применения, буксировка |
| Работа на блоках | Не рекомендуется | Основное применение | Категорически запрещена |
Как видно из таблицы, 1х19 занимает промежуточное положение между сверхжестким 1х7 и гибким 6х7. У него больше проволок, чем у 1х7, поэтому он чуть лучше держит форму и имеет более гладкую поверхность. Но по гибкости он все равно проигрывает двойной свивке. Выбор зависит от задачи. Если нужно тянуть груз краном — берем 6х7 или 6х19. Если нужно закрепить мачту — берем 1х19 или 1х7. Путать их нельзя.
Также стоит отметить разницу в разрывном усилии. При одинаковом диаметре канаты разной конструкции будут иметь разную прочность. 1х19 за счет плотной упаковки металла часто выигрывает в эффективном сечении по сравнению с мягкими канатами, где много пустот между прядями. Это важно при расчете узлов. Меньший диаметр при той же прочности — это экономия места и веса.
Ценообразование и закупка
Вопрос цены всегда стоит остро. Стоимость каната 1х19 формируется из нескольких факторов. Во-первых, это цена сырья — стальной проволоки. Она привязана к биржевым котировкам металла и курсу валют, так как часть оборудования или добавок может быть импортной. Во-вторых, тип покрытия. Оцинкованный канат всегда дороже светлого. Разница может достигать 20-30%. В-третьих, диаметр. Мелкие диаметры часто дороже в пересчете на килограмм из-за сложности производства.
На рынке можно встретить разброс цен. От 150 до 300 рублей за метр в зависимости от диаметра и партии. Но смотреть только на ценник опасно. Дешевый канат может быть сделан из проволоки низкого сорта или с нарушением шага свивки. Экономия на закупке может привести к замене всего узла через год. А замена растяжки на высоте 50 метров — это дорогие альпинисты или подъемники. Бюджет на ремонт вырастет в разы. Считали на объекте в Москве — 18 месяцев вышло до замены из-за экономии на старте.
Где купить? Крупные металлобазы, специализированные магазины такелажа, прямые заводы-производители. Заводы дают лучшую цену на опт, но могут быть ограничения по отгрузке (например, только бухтами по 200 кг). Металлобазы режут в размер, но наценка выше. Для разовых работ удобнее база. Для постоянного снабжения производства — прямой контракт с заводом. Поставщики часто предлагают скидки за объем. Стоит торговаться.
При заказе обязательно указывайте ГОСТ 3063-80, конструкцию 1х19, диаметр, тип покрытия (Б или ОЦ) и направление свивки (правое или левое). Направление важно для стыковки. Если стыкуете два каната, свивка должна быть встречной или одинаковой в зависимости от типа соединения. Иначе канат будет раскручиваться в месте соединения. Это мелочь, о которой часто забывают в спецификации. Проверяли. Не берите самый дешёвый без уточнения деталей.
Факторы, влияющие на бюджет
Логистика. Канат тяжелый. Доставка большой партии может стоить ощутимо. Лучше считать полную стоимость с доставкой до объекта. Иногда выгоднее купить дороже, но ближе. Упаковка. Бухты должны быть надежно упакованы, чтобы не повредить витки при транспортировке. Поврежденная упаковка — признак небрежности. Затраты на хранение тоже нужно учитывать. Канат должен лежать в сухом месте. Если склада нет, придется строить навес или тратиться на аренду.
Сертификация. Требуйте паспорт качества. В нем должны быть указаны фактические результаты испытаний на разрывное усилие, данные о группе оцинковки и ссылка на номер партии. Без документов канат — просто металл. Для ответственных объектов без бумаг приемка невозможна. Это требование технадзора. Инвестиции в документацию — это инвестиция в спокойствие.
Окупаемость. Надежный канат служит 10-15 лет при правильной эксплуатации. Дешевый — 3-5 лет. Разница в сроке службы перекрывает разницу в цене закупки. Если считать стоимость владения, выгоднее брать качественный продукт сразу. Меньше простоев, меньше замен, меньше рисков. В долгосрочной перспективе это экономит деньги. Точка.
Типичные ошибки при приемке
Приемка партии каната — ответственнейший этап. Основа — выборочный контроль, но с фокусом на специфику данной конструкции. Раз за разом при приемке мы проверяем диаметр. Замеряется микрометром в двух перпендикулярных направлениях в нескольких местах по длине бухты. Неравномерность диаметра — признак браковой свивки. Если в одном месте 5.0 мм, а в другом 4.8 мм — это брак. Канат будет работать неравномерно.
Шаг свивки контролируется визуально и линейкой. Он должен быть одинаковым. Разный шаг свивки ведет к неравномерному распределению нагрузки. Плотность свивки тоже важна. Проволоки должны быть уложены плотно, без «просветов». Можно попробовать провернуть крайнюю проволоку — она не должна смещаться. Если проволока гуляет — свивка слабая. Канат расслоится под нагрузкой.
Наличие смазки. Канат должен быть равномерно покрыт защитной смазкой, предотвращающей коррозию. Сухие участки — сигнал тревоги. Отсутствие дефектов. Вмятины, ржавчина, окалина, торчащие обломки проволоки («усы») — абсолютный брак. «Усы» опасны для рук монтажников и свидетельствуют о поломке проволоки внутри. Такой канат использовать нельзя. Риски.
Наиболее вероятные дефекты
«Веснушка» — короткий участок с локальным изменением диаметра. Свидетельствует о нарушении технологии свивки. Такой участок будет концентратором напряжений. Забоины и перегибы возникают при неаккуратной транспортировке или размотке. Резкий перегиб недопустим, так как в этом месте уже произошло повреждение проволок. Металл имеет память. Если его согнули под острым углом, он уже не будет работать на разрыв так, как новый.
Неравномерность оцинковки. Пятна, наплывы, оголенные участки — прямой путь к ускоренной коррозии. Цинк должен лежать ровным слоем. Если видны проплешины — защита не сработает. Влага попадет под слой цинка и начнет разъедать сталь из-под покрытия. Это хуже, чем просто ржавая проволока, потому что процесс скрытый. Обнаружить можно только при вскрытии.
Коррозия внутри бухты. Иногда снаружи бухта выглядит нормально, а внутри витки ржавые. Это бывает, если канат намотали влажным или хранили в сырости. При приемке большой бухты стоит заглянуть вглубь. Размотать пару метров. Если внутри ржавчина — партию можно возвращать. Это скрытый дефект. Доказать потом, что это не ваша вина, будет сложно. Акты нужно составлять сразу.
Вопросы и ответы по ГОСТ
Можно ли использовать канат 1х19 для подъема людей? Категорически нет. Для пассажирских канатных дорог и лифтов существуют свои, гораздо более строгие стандарты и конструкции канатов (обычно двойной свивки с органическим или металлическим сердечником и особой пластичностью). 1х19 слишком жесткий и при обрыве ведет себя непредсказуемо.
Какой срок хранения у стального каната? При правильном хранении в сухом помещении — до 5 лет без потери свойств. Смазка может загустеть, но ее можно обновить. Главное — не допустить коррозии. Если канат начал ржаветь, срок его жизни резко сокращается. Нужно чистить и консервировать.
Чем заменить ГОСТ 3063-80, если его нет в наличии? Полного аналога по конструкции 1х19 в других стандартах может не быть. Можно рассмотреть импортные аналоги типа 1х19 IWRC (с металлическим сердечником), но они могут быть жестче. Или 1х7, но он тоньше по проволокам. Лучше искать именно 1х19. Замена конструкции требует перерасчета узла. Не стоит рисковать.
Нужно ли смазывать канат в процессе эксплуатации? Да, периодически. Особенно если он работает на улице. Специальная канатная смазка проникает между проволоками и вытесняет влагу. Обычное машинное масло смоется дождем. Нужен липкий, адгезионный состав. Проверяли на практике — разница в коррозии огромная.
Заключение
ГОСТ 3063-80 — это четкий и проверенный временем документ, задающий высокую планку качества для специфического, но важного сегмента продукции. Канат 1х19 ТК — это инструмент для конкретных задач. Статика, растяжки, сердечники. Не пытайтесь использовать его там, где нужна гибкость. И не ставьте мягкий трос там, где нужна жесткость. Понимание физики процесса спасает от ошибок.
Грамотное применение стандарта, основанное на понимании работы каната, позволяет создавать надежные и долговечные конструкции. Избегайте аварийных ситуаций и простоев на производстве. Выбирайте проверенных поставщиков, требуйте документы, проверяйте металл при приемке. Цена ошибки слишком высока. В конечном счете, надежность системы зависит от самого слабого звена. Пусть этим звеном не станет канат.
