Описание

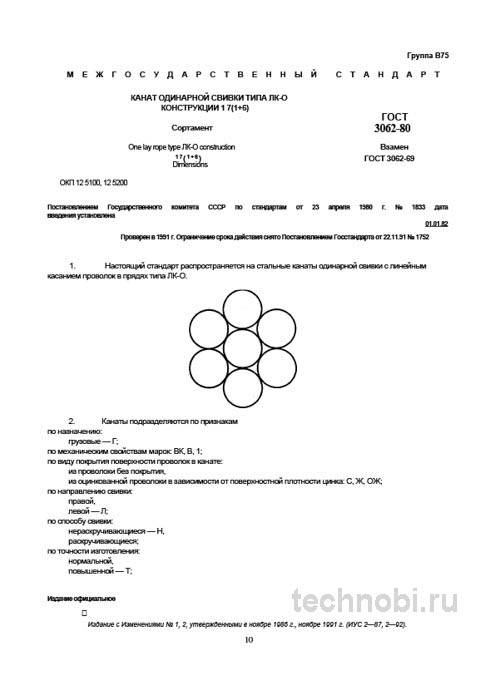

Выбор стального каната — это не просто «взять то, что есть на складе». В строительстве и машиностроении ошибка в спецификации может привести к обрушению конструкции, простою линии или, что хуже, к травмам. ГОСТ 3062-80 описывает специфический продукт: канаты одинарной свивки типа ЛК-О конструкции 1x7. Это жесткие, спиральные изделия, которые часто путают с гибкими грузовыми тросами. Разница принципиальная. Если вы поставите 1x7 на лебедку с малым барабаном — он лопнет от усталости. Если возьмете мягкий трос для армирования бетона — он вытянется, и конструкция потеряет преднапряжение. Точка.
В этом разборе мы пройдемся по стандарту без бюрократической воды. Только практика. Только то, что нужно инженеру ПТО, технологу или снабженцу, который отвечает за результат. Разберем, почему конструкция 1+6 так важна, как отличить качественную оцинковку от брака и во сколько реально обойдется закупка партии в текущих условиях. Честно? Часто поставщики экономят на контроле шага свивки, и это всплывает при монтаже. Будем внимательны.
Основная ниша этого ГОСТа — статические нагрузки и токопроводящие функции. Армирование преднапряженного железобетона, троллейные провода, растяжки мачт, заземление. Здесь важна не гибкость, а стабильность геометрии и электропроводность. Канат не должен «играть» под нагрузкой. И всё. Если вам нужно передавать усилие без потерь на деформацию — это ваш вариант. Но есть нюансы, о которых в сухих таблицах не пишут.
Технические требования и физика металла
Стандарт ГОСТ 3062-80 задает жесткие рамки. Это не рекомендация, а требование. Канат свивается из проволоки, и качество этой проволоки определяет всё. Обычно используется углеродистая стальная канатная проволока. Она может быть светлой, без покрытия, или оцинкованной. Для работы на улице, особенно в условиях повышенной влажности или агрессивной среды, оцинковка обязательна. Группа цинкования ЖМ (тяжелая для жестких условий) или СС (средняя) — тут экономить нельзя. Тонкий слой цинка сотрется за сезон, и начнется коррозия.
Конструкция 1x7 расшифровывается просто: один прямой стержень-сердечник, вокруг него 6 проволок первого слоя. Все проволоки одного диаметра. Это дает плотную укладку и высокую жесткость на растяжение. Сортамент охватывает диаметры от 1,8 до 12,0 мм. Казалось бы, мелочь. Но на практике часто сталкиваюсь с тем, что поставщики поставляют канат, диаметр которого находится на нижней границе допуска. Это не является браком по стандарту, но может говорить об экономии материала и потенциально снижать фактическое разрывное усилие. Хотя оно нормируется по проволоке, запас прочности лучше иметь.
Важнейший параметр — разрывное усилие отдельных проволок. В отличие от многих стандартов, ГОСТ 3062-80 не нормирует усилие каната в сборе. Испытывают каждую проволоку отдельно. Минимальное значение должно соответствовать заявленной марке (1570, 1670 МПа и выше). Это значит, что прочность закладывается на этапе производства проволоки. Для потребителя это означает: визуально оценить прочностные характеристики готового изделия невозможно. Необходимо требовать сертификат с протоколами испытаний. Или проводить выборочные разрушающие испытания на своей площадке. Риски.
Еще один момент, который часто упускают — шаг свивки. Он должен быть в диапазоне (6,5–8,5) × dк, где dк — номинальный диаметр каната. Если шаг плавает, нагрузка распределяется неравномерно. Одни проволоки работают, другие отдыхают. В итоге те, что работают, устают быстрее. Проверяли на практике: визуально шаг контролировать сложно, нужен опыт или шаблоны. Но если видите явные нарушения ритма свивки — это повод задать вопросы поставщику. И всё.
Материалы и покрытия
Проволока для канатов 1x7 должна быть высокой прочности. Временное сопротивление разрыву — ключевая характеристика. Стандарт допускает использование проволоки разных марок, но итоговое усилие должно соответствовать таблице. Покрытие играет роль барьера. Светлая проволока («Б») подходит только для сухих помещений или узлов, которые будут обильно смазываться. Оцинкованная проволока — для улицы. Тут выбор очевиден. Переплата за цинк окупается сроком службы. В 3-4 раза дольше в агрессивной среде.
Смазка каната — отдельная тема. Даже оцинкованный канат должен быть пропитан защитным составом. Это предотвращает коррозию внутри пучка и снижает трение между проволоками при микро-изгибах. Если канат сухой на ощупь — это нарушение технологии хранения или производства. Сухой металл ржавеет изнутри. Внешне может выглядеть нормально, а внутри уже идет процесс. Проверяли, вскрывали старые бухты — картина неприятная. Без вариантов.
Где применяют канаты 1x7, а где — категорически нет
Канаты конструкции 1x7 относятся к категории жестких, спиральных канатов одинарной свивки. Ключевая область их применения — не для подъема грузов в привычном понимании (как у крановых канатов), а для конструкционных и токопроводящих функций. Их используют в качестве арматуры для преднапряженного железобетона. В этом случае канат работает на постоянное растяжение. Удлинение под нагрузкой должно быть минимальным. Иначе бетонная конструкция потеряет преднапряжение и треснет.
Также их применяют в электротранспорте: троллейбусные и трамвайные провода. Здесь важна не только прочность, но и электропроводность. Сталь проводит ток хуже меди, но зато прочнее. Для токопроводов среднего напряжения это компромиссное решение. Еще одна сфера — заземление и молниеотводы. Канат закапывают в грунт или крепят на мачтах. Оцинковка здесь критична: почва — агрессивная среда.
Используют 1x7 и как сердечники для более сложных канатов двойной свивки. Внутри мягкого каната нужен жесткий стержень, который предотвращает поперечную деформацию. Без такого сердечника канат мог бы сплющиваться под нагрузкой. Важный нюанс, который не всегда очевиден технологам, пришедшим из смежных областей: канат 1x7 не предназначен для работы на блоках малого диаметра. Его жесткость приводит к чрезмерным внутренним напряжениям при изгибе.
Что вызывает преждевременное усталостное разрушение проволок. Его сфера — статичные или малоцикловые нагрузки с минимальным изгибом. Если вы поставите такой канат на лебедку с маленьким барабаном — он быстро выйдет из строя. Проволоки начнут ломаться одна за другой. Это не вопрос брака, это вопрос физики. Жесткий металл не любит частых перегибов. Так-то да.
Ограничения по эксплуатации
Главное ограничение — радиус изгиба. Для канатов одинарной свивки он должен быть большим. Чем жестче канат, тем больше должен быть диаметр блока или барабана. В идеале — вообще избегать изгибов в рабочих узлах. Если конструкция требует изменения направления тяги, лучше использовать блоки большого диаметра или полиспасты с учетом специфики материала. Игнорирование этого правила — самая частая причина аварий.
Температурный режим тоже имеет значение. Стандартная сталь работает в широком диапазоне, но при экстремально низких температурах металл становится хрупким. Для северных исполнений нужно уточнять марку стали и тип смазки. Обычная смазка на морозе замерзает в камень, и канат теряет способность к микро-деформациям. В условиях Ямала или Норильска это критично. Там используют специальные морозостойкие составы.
Влажность и химия. Оцинковка защищает, но не вечно. В морской воде или химических цехах срок службы сокращается. Требуется регулярный осмотр и дополнительная смазка. Если видите белый налет на оцинковке — это продукты окисления цинка. Процесс идет. Нужно чистить и мазать. Точка.
Сравнительная таблица конструкций и цен
Чтобы сделать осознанный выбор, необходимо понимать, чем канат по ГОСТ 3062-80 отличается от других распространенных типов. Основное сравнение следует проводить с канатами двойной свивки и другими конструкциями одинарной свивки. В таблице ниже приведены ключевые различия, которые помогут избежать ошибок при заказе.
| Параметр | ГОСТ 3062-80 (1x7) | ГОСТ 3063-80 (1x19) | ГОСТ 2688-80 (6x19) |
|---|---|---|---|
| Конструкция | Одинарная свивка (1+6) | Одинарная свивка (1+6+12) | Двойная свивка (6 прядей по 19 проволок) |
| Жесткость | Высокая | Очень высокая | Средняя |
| Гибкость | Очень низкая | Низкая | Высокая |
| Сопротивление кручению | Низкое | Среднее | Высокое (нераскручивающийся) |
| Основное назначение | Армирование, токопроводы, заземление | Растяжки, несущие тросы, сердечники | Грузоподъемные операции, краны, такелаж |
| Работа на блоках | Категорически запрещена | Не рекомендуется | Основное применение |
| Цена за метр (ориентир, руб.) | 80–150 (зависит от d и покрытия) | 120–250 | 200–450 |
Как видно из таблицы, 1x7 занимает нишу самого простого и дешевого конструкционного каната. У него меньше проволок, чем у 1x19, поэтому он чуть гибче и технологичнее в монтаже. Но по прочности на разрыв при одинаковом диаметре он может уступать более сложным конструкциям за счет меньшего суммарного сечения металла. Выбор зависит от задачи. Если нужно просто затянуть анкер в бетоне — берем 1x7. Если нужно закрепить мачту высотой 30 метров — лучше 1x19. Путать их нельзя.
Также стоит отметить разницу в цене. 1x7 — самый бюджетный вариант. Это важно при больших объемах, например, при армировании фундаментов промышленного здания. Экономия на каждом погонном метре умножается на километры каната. Но смотреть только на ценник опасно. Дешевый канат может быть сделан из проволоки низкого сорта или с нарушением шага свивки. Экономия на закупке может привести к замене всего узла через год. А замена анкеров в залитом бетоне — это алмазное бурение и простой объекта. Затраты вырастут в разы. Считали на объекте в Челябинске — 18 месяцев вышло до замены из-за экономии на старте.
Бюджет закупки и факторы стоимости
Вопрос цены всегда стоит остро. Стоимость каната 1x7 формируется из нескольких факторов. Во-первых, это цена сырья — стальной проволоки. Она привязана к биржевым котировкам металла и курсу валют. Во-вторых, тип покрытия. Оцинкованный канат всегда дороже светлого. Разница может достигать 20-30%. В-третьих, диаметр. Мелкие диаметры часто дороже в пересчете на килограмм из-за сложности волочения.
На рынке можно встретить разброс цен. От 80 до 150 рублей за метр в зависимости от диаметра и партии. Но смотреть только на ценник опасно. Дешевый канат может быть сделан из проволоки низкого сорта или с нарушением шага свивки. Экономия на закупке может привести к замене всего узла через год. А замена растяжки на высоте — это дорогие альпинисты или подъемники. Бюджет на ремонт вырастет в разы. Инвестиции в качество сырья — это страховка от рекламаций.
Где купить? Крупные металлобазы, специализированные магазины такелажа, прямые заводы-производители. Заводы дают лучшую цену на опт, но могут быть ограничения по отгрузке (например, только барабанами по 500 кг). Металлобазы режут в размер, но наценка выше. Для разовых работ удобнее база. Для постоянного снабжения производства — прямой контракт с заводом. Поставщики часто предлагают скидки за объем. Стоит торговаться. Между нами.
При заказе обязательно указывайте ГОСТ 3062-80, конструкцию 1x7, диаметр, тип покрытия (Б или ОЦ) и направление свивки (правое или левое). Направление важно для стыковки. Если стыкуете два каната, свивка должна быть встречной или одинарной в зависимости от типа соединения. Иначе канат будет раскручиваться в месте соединения. Это мелочь, о которой часто забывают в спецификации. Проверяли. Не берите самый дешёвый без уточнения деталей.
Факторы, влияющие на бюджет
Логистика. Канат тяжелый. Доставка большой партии может стоить ощутимо. Лучше считать полную стоимость с доставкой до объекта. Иногда выгоднее купить дороже, но ближе. Упаковка. Барабаны или бухты должны быть надежно упакованы, чтобы не повредить витки при транспортировке. Поврежденная упаковка — признак небрежности. Расходы на хранение тоже нужно учитывать. Канат должен лежать в сухом месте. Если склада нет, придется строить навес или тратиться на аренду.
Сертификация. Требуйте паспорт качества. В нем должны быть указаны фактические результаты испытаний проволок на разрывное усилие, данные о группе оцинковки и ссылка на номер партии. Без документов канат — просто металл. Для ответственных объектов без бумаг приемка невозможна. Это требование технадзора. Инвестиции в документацию — это инвестиция в спокойствие. Если меньше — сроки плывут.
Окупаемость. Надежный канат служит 10-15 лет при правильной эксплуатации. Дешевый — 3-5 лет. Разница в сроке службы перекрывает разницу в цене закупки. Если считать стоимость владения, выгоднее брать качественный продукт сразу. Меньше простоев, меньше замен, меньше рисков. В долгосрочной перспективе это экономит деньги. Вот в чём нюанс.
Приемка и типичные дефекты
Приемка партии каната — ответственнейший этап. Основа — выборочный контроль, но с фокусом на специфику данной конструкции. Раз за разом при приемке мы проверяем диаметр. Замеряется штангенциркулем в двух перпендикулярных направлениях в нескольких местах по длине бухты. Неравномерность диаметра — признак браковой свивки. Если в одном месте 6.0 мм, а в другом 5.8 мм — это брак. Канат будет работать неравномерно.
Шаг свивки контролируется визуально и линейкой. Он должен быть в диапазоне (6,5–8,5) × dк. Разный шаг свивки ведет к неравномерному распределению нагрузки. Плотность свивки тоже важна. Проволоки должны быть уложены плотно, без «просветов». Можно попробовать провернуть крайнюю проволоку — она не должна смещаться. Если проволока гуляет — свивка слабая. Канат расслоится под нагрузкой.
Наличие смазки. Канат должен быть равномерно покрыт защитной смазкой, предотвращающей коррозию. Сухие участки — сигнал тревоги. Отсутствие дефектов. Вмятины, ржавчина, окалина, торчащие обломки проволоки («усы») — абсолютный брак. «Усы» опасны для рук монтажников и свидетельствуют о поломке проволоки внутри. Такой канат использовать нельзя. Риски.
Наиболее вероятные дефекты
«Веснушка» — короткий участок с локальным изменением диаметра. Свидетельствует о нарушении технологии свивки. Такой участок будет концентратором напряжений. Забоины и перегибы возникают при неаккуратной транспортировке или размотке. Резкий перегиб недопустим, так как в этом месте уже произошло повреждение проволок. Металл имеет память. Если его согнули под острым углом, он уже не будет работать на разрыв так, как новый.
Неравномерность оцинковки. Пятна, наплывы, оголенные участки — прямой путь к ускоренной коррозии. Цинк должен лежать ровным слоем. Если видны проплешины — защита не сработает. Влага попадет под слой цинка и начнет разъедать сталь из-под покрытия. Это хуже, чем просто ржавая проволока, потому что процесс скрытый. Обнаружить можно только при вскрытии. Цены, кстати, плавают.
Коррозия внутри бухты. Иногда снаружи бухта выглядит нормально, а внутри витки ржавые. Это бывает, если канат намотали влажным или хранили в сырости. При приемке большой бухты стоит заглянуть вглубь. Размотать пару метров. Если внутри ржавчина — партию можно возвращать. Это скрытый дефект. Доказать потом, что это не ваша вина, будет сложно. Акты нужно составлять сразу. И всё.
Вопросы и ответы по ГОСТ
Можно ли использовать канат 1x7 для подъема грузов? Категорически нет. Для грузоподъемных операций существуют свои стандарты (ГОСТ 2688-80, 3064-80) и конструкции канатов (двойной свивки). 1x7 слишком жесткий и при обрыве ведет себя непредсказуемо. Риск падения груза недопустим.
Какой срок хранения у стального каната? При правильном хранении в сухом помещении — до 5 лет без потери свойств. Смазка может загустеть, но ее можно обновить. Главное — не допустить коррозии. Если канат начал ржаветь, срок его жизни резко сокращается. Нужно чистить и консервировать.
Чем заменить ГОСТ 3062-80, если его нет в наличии? Полного аналога по конструкции 1x7 в других стандартах может не быть. Можно рассмотреть импортные аналоги типа 1x7 IWRC, но они могут быть дороже. Или 1x19, но он жестче. Лучше искать именно 1x7. Замена конструкции требует пересчета узла. Не стоит рисковать. Сомневаетесь? Запросите образцы смет.
Нужно ли смазывать канат в процессе эксплуатации? Да, периодически. Особенно если он работает на улице. Специальная канатная смазка проникает между проволоками и вытесняет влагу. Обычное машинное масло смоется дождем. Нужен липкий, адгезионный состав. Проверяли на практике — разница в коррозии огромная.
Заключение
ГОСТ 3062-80 — это четкий и проверенный временем документ, задающий высокую планку качества для специфического, но важного сегмента продукции. Канат 1x7 ЛК-О — это инструмент для конкретных задач. Армирование, токопроводы, заземление. Не пытайтесь использовать его там, где нужна гибкость. И не ставьте мягкий трос там, где нужна жесткость. Понимание физики процесса спасает от ошибок.
Грамотное применение стандарта, основанное на понимании работы каната, позволяет создавать надежные и долговечные конструкции. Избегайте аварийных ситуаций и простоев на производстве. Выбирайте проверенных поставщиков, требуйте документы, проверяйте металл при приемке. Цена ошибки слишком высока. В конечном счете, надежность системы зависит от самого слабого звена. Пусть этим звеном не станет канат. Если коротко — берите по ГОСТу, не экономьте на контроле.
