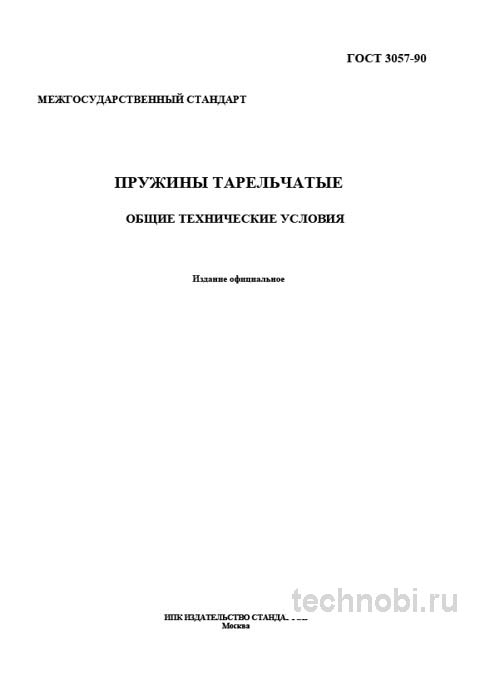

ГОСТ 3057-90 Пружины тарельчатые: технические условия, цена и контроль

Назначение и область применения стандарта

ГОСТ 3057-90 устанавливает технические условия на изготовление и приемку тарельчатых пружин, применяемых в качестве упругих элементов в силовых соединениях машин и механизмов. Их ключевая задача — создание постоянного, стабильного усилия предварительной затяжки в условиях высоких переменных нагрузок, вибраций и температурных колебаний. Это не просто шайба. Это функциональный элемент силовой цепи.

Документ распространяется на изделия, изготовленные из листового проката. Важно понимать разницу между тарельчатой пружиной и обычной плоской шайбой. Первая работает на упругую деформацию в коническом направлении. Вторая лишь распределяет давление под головкой болта. Путать их нельзя. Стандарт нормирует параметры для пружин, работающих в статических и динамических режимах. При этом учитывается возможность сборки в пакеты различной конфигурации.

В зависимости от типа нагрузки меняются требования к ресурсу. Для статических узлов допустима меньшая циклическая стойкость. Для динамических, например в приводах штампов, требования жестче. И всё. Никаких поблажек здесь быть не может. Конструктор должен заранее определить режим работы узла. От этого зависит выбор класса точности и материала. В документации это отражается в виде ссылки на конкретный пункт стандарта при формировании спецификации.

Материалы и режимы термообработки

Стандарт предъявляет четкие и жесткие требования ко всем аспектам производства, что и обуславливает надежность конечного изделия. Для изготовления предписывается использование сталей, соответствующих ГОСТ 14959. Это рессорно-пружинные стали. Основные марки: 60С2А, 50ХФА, 51ХФА. Это не рекомендация, а обязательное условие для обеспечения необходимых упругих свойств и выносливости. Для работы в агрессивных средах стандарт допускает применение других марок сталей и сплавов с коррозионной стойкостью.

Но их механические характеристики должны быть не ниже указанных в базовом документе. Важный нюанс, который не всегда очевиден при закупке: термообработка является обязательным этапом. Пружины без соответствующего термоупрочнения — это просто штампованные шайбы, не обладающие необходимыми упругими свойствами. При приемке это проверяется в первую очередь. Закалка проводится в масле или специальных средах для предотвращения коробления.

Отпуск следует сразу после закалки. Температурный режим отпуска критически важен. Недогрев приведет к высокой хрупкости. Перегрев снизит предел упругости. На практике часто сталкиваюсь с тем, что поставщики экономят на контроле температурных режимов в печах. Результат виден только под нагрузкой. Поэтому в техническом задании стоит требовать протоколы термообработки. Это дисциплинирует производителя. Риски.

Для марок типа 50ХФА важна легирующая добавка ванадия. Она повышает сопротивление отпускной хрупкости. В условиях северного климата это становится критичным. При температуре ниже минус 40 градусов обычная углеродистая сталь может вести себя непредсказуемо. Поэтому для арктического исполнения выбор марки стали обсуждается отдельно. Иногда применяют нержавеющие аналоги, но их стоимость выше.

Геометрические параметры и допуски

Стандарт строго нормирует соотношения наружного и внутреннего диаметров. Также контролируется толщина материала и высота пружины в свободном состоянии. Расчетная высота под нагрузкой тоже имеет допуски. Отклонения по этим размерам не должны превышать значений, указанных в таблицах стандарта. Даже незначительное отклонение по толщине радикально меняет характеристику пружины. Это может привести к неравномерному распределению нагрузки в пакете.

Преждевременное разрушение начинается именно с геометрии. Если в пакете одна пружина толще остальных на 0.1 мм, она воспримет основную нагрузку. Остальные будут работать вхолостую. Толстая лопнет первой. Затем нагрузка перераспределится на следующие. Цепная реакция. Поэтому контроль толщины должен быть выборочным, но частым. Штангенциркулем или микрометром проверяем каждый десятый экземпляр из партии.

Конусность тоже имеет значение. Стандарт допускает определенные отклонения от плоскостности опорных поверхностей. Но если пружина перекошена, усилие будет приложено эксцентрично. Это создает изгибающий момент в направляющих элементах узла. В долгосрочной перспективе это приводит к износу направляющих втулок. Проверка на плоскостность проводится на поверочной плите с использованием щупов. Зазор не должен превышать нормативных значений.

Внутренний и наружный диаметры должны быть соосны. Смещение центра тяжести влияет на устойчивость пакета при сжатии. Особенно это важно для высоких пакетов, собранных из множества элементов. Там устойчивость системы ниже. Любой перекос может привести к защемлению пакета в направляющей. А это уже остановка оборудования. Простой линии стоит денег. Поэтому геометрия — это не просто цифры в чертеже.

Контроль качества и приемка партии

Приемка партии — критически важный этап. ГОСТ 3057-90 регламентирует ее правила, но знание нюансов экономит время и ресурсы. Раз за разом при приемке мы проверяем отсутствие трещин, окалин, заусенцев. Особое внимание — к внутренней кромке, где концентрация напряжений максимальна. Проверка производится визуально с помощью лупы 4-7x. Любая риска может стать очагом усталостной трещины.

Твердость по Роквеллу проверяется обязательно. Допустимый диапазон — 43–50 HRC. Значение ниже ведет к недотяжке и ползучести. Пружина просто сомнется и не вернет форму. Выше — к хрупкому разрушению. При ударе такая деталь рассыплется на осколки. Проверяется на специальных образцах-свидетелях или на торце самой пружины. Если позволяет толщина. Твердомер должен быть поверен.

Испытания на усилие и остаточную деформацию — самый важный вид контроля. Пружину трижды сжимают до расчетной высоты. После третьего цикла измеряют ее высоту в свободном состоянии. Она не должна отличаться от первоначальной более чем на 0.05 мм для 1-го класса. Для 2-го класса допуск 0.1 мм. Это проверка на непровисание. Отсутствие остаточной деформации гарантирует стабильность усилия в узле.

Одновременно замеряют развиваемое усилие на заданной высоте. Отклонение усилия не должно превышать процентных значений, указанных в стандарте. Обычно это плюс-минус 10 процентов для серийного производства. Для прецизионных узлов требования жестче. Если поставщик не может предоставить протокол испытаний на усилие, партию лучше забраковать. Документы должны сопровождать каждую отгрузку. Без бумаг — металл.

Сравнение с аналогами и таблица характеристик

ГОСТ 3057-90 — не единственный стандарт на подобные изделия. Часто возникает путаница с другими нормативными документами. Основное отличие — в назначении и, как следствие, в жесткости требований. В Европе распространен стандарт DIN 2093. Он во многом схож, но есть различия в допусках и маркировке. Российские предприятия часто работают по обоим стандартам в зависимости от экспортной направленности продукции.

Путать эти стандарты — грубая ошибка. Установка шайбы по ГОСТ 6402 вместо пружины по ГОСТ 3057 в ответственный силовой узел гарантированно приведет к аварии. Шайба не рассчитана на работу в качестве упругого элемента. Она просто сплющится. В таблице видно, что требования к материалам и контролю в ГОСТ 3057 и DIN 2093 сопоставимы. Это позволяет использовать импортные аналоги при ремонте зарубежного оборудования. Но нужно сверять размеры.

Иногда встречаются пружины из нержавеющей стали. Они нужны для пищевой промышленности или химии. Стандарт допускает их применение, но механические свойства должны соответствовать базовым требованиям. Цена на такие изделия выше. Зато ресурс в агрессивной среде несопоставимо больше. Обычная пружина в кислотной среде может корродировать за месяц. Нержавеющая работает годами. Выбор зависит от условий эксплуатации.

Бюджет и стоимость изготовления

Вопрос цены всегда стоит остро. Стоимость тарельчатых пружин зависит от нескольких факторов. Во-первых, это марка стали. Легированные сплавы дороже углеродистых. Во-вторых, объем партии. Мелкосерийное производство всегда имеет higher unit cost. В-третьих, класс точности. Изготовление 1-го класса требует более дорогого оборудования и контроля. Расходы на контроль включаются в итоговую смету.

Примерные затраты на партию из 1000 штук типоразмера 50-24-2.8 могут варьироваться. Если брать серийное производство, цена за единицу будет ниже. Индивидуальный заказ под нестандартные размеры обойдется дороже. Нужно закладывать бюджет на входной контроль. Покупка дешевого металла без проверки — это лотерея. Выигрыш сомнителен. Проверяли на практике. Экономия 10 процентов на закупке может вылиться в 50 процентов затрат на ремонт.

Логистика тоже влияет на итоговую сумму. Доставка тяжелых металлических изделий требует надежной упаковки. Часто поставляются с консервирующей смазкой. Это предотвращает коррозию при хранении. Хранить пружины нужно в сухом месте. Влажность резко снижает усталостную прочность. Ржавчина — это концентратор напряжений. Поэтому условия склада тоже часть бюджета эксплуатации. Не стоит экономить на помещении.

Окупаемость правильного выбора видна не сразу. Надежный узел работает дольше. Меньше простоев. Меньше замен. Инвестиции в качественные комплектующие возвращаются через снижение эксплуатационных расходов. Запросите образцы смет у разных поставщиков. Сравните не только цену изделия, но и условия гарантии. Некоторые заводы дают гарантию на ресурс. Это важный показатель уверенности производителя в своем продукте. Сомневаетесь? Запросите образцы смет.

Типичные ошибки при закупке и эксплуатации

На основе многолетнего опыта сформулирую четкие рекомендации. При составлении ТЗ и заказе всегда явно указывайте полное обозначение стандарта. Например, Пружина 50-24-2,8-4 ГОСТ 3057-90. Уточните среду эксплуатации, если требуется нержавеющая сталь. Неверная маркировка в спецификации ведет к поставке не того изделия. Исправление ошибки post-factum стоит дорого.

При приемке первым делом проверьте сертификат или паспорт партии. Должны быть указаны марка стали, результаты испытаний на твердость и усилие. Результаты контроля на остаточную деформацию тоже обязательны. Выборочно проверьте твердость. Не менее 10 процентов от партии. Проведите визуальный контроль на отсутствие трещин. Все 100 процентов партии. Если узел критически важный, проведите выборочные испытания на усилие на своем стенде.

Наиболее вероятные дефекты связаны с термообработкой. Недоотпуск ведет к высокой твердости выше 50 HRC. Это ведет к хрупкому излому. Переотпуск дает низкую твердость меньше 43 HRC. Пружина поплывет, не обеспечит нужное усилие. Задиры и трещины на внутреннем диаметре — очаги усталостного разрушения. Несоответствие геометрии приведет к перекосу. Без вариантов.

Хранение часто игнорируют. Пружины лежат на складе в углу без упаковки. Через полгода они покрываются коррозией. Усталостная прочность падает. При установке такой детали в узел ресурс снижается в разы. Консервация должна быть сохранена до момента монтажа. Если упаковка нарушена, нужно провести повторную консервацию. Это простые правила, но их соблюдение спасает оборудование.

Вопросы и ответы по стандарту

Можно ли использовать пружины ГОСТ 3057-90 при температурах выше 200 градусов? Стандартные стали теряют упругие свойства при нагреве. Для высоких температур нужны специальные жаропрочные сплавы. Это оговаривается отдельно в техническом задании. Обычная 60С2А начнет отпускаться прямо в узле. Усилие просядет.

Сколько служит пакет пружин в динамическом режиме? Ресурс зависит от амплитуды хода. При работе в пределах 75 процентов от высоты h ресурс может достигать миллионов циклов. Если сжимать до плоского состояния постоянно, ресурс падает. Нужно соблюдать рекомендации по предварительной натяжке. Это продлевает жизнь изделию.

Чем отличается 1 класс точности от 2-го? Допусками на геометрию и усилие. Первый класс точнее. Для ответственных узлов лучше брать его. Цена выше, но надежность тоже. Для менее нагруженных соединений допустим 2-й класс. Выбор зависит от ответственности узла. Не стоит переплачивать там, где это не нужно.

Где купить качественные пружины без посредников? Лучше обращаться напрямую к заводам-изготовителям. У них есть контроль качества на всех этапах. Посредники часто не могут гарантировать соответствие параметрам. Они просто перепродают. Заказать напрямую выгоднее и безопаснее. Поставщики с именем дорожат репутацией.

Заключение

ГОСТ 3057-90 — это тщательно проработанный, надежный стандарт, проверенный десятилетиями. Его грамотное применение и строгий входной контроль — это не бюрократия, а реальный инструмент обеспечения надежности и безопасности вашего оборудования. В конечном счете, цена вопроса — это безопасность людей и сохранность техники. Не стоит рисковать ради копеечной экономии на этапе закупки.

Техническая грамотность инженера заключается в умении читать стандарты не как набор запретов, а как инструкцию по выживанию механизма. Следуйте требованиям, проверяйте поставщиков, контролируйте вход. И узлы будут работать как часы. Так-то да. Если остались вопросы по конкретным типоразмерам, лучше проконсультироваться с технологом завода. Они знают нюансы производства изнутри.
