Описание

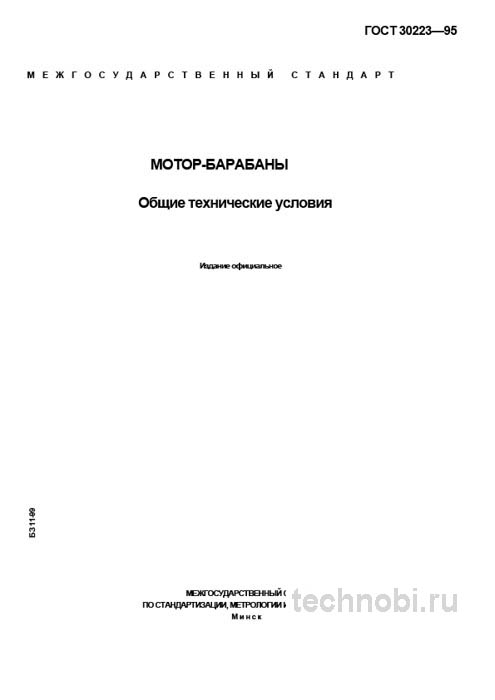

ГОСТ 30223-95 «Мотор-барабаны. Общие технические условия» — это не просто документ для формальной приемки. Для главного инженера, технолога или специалиста по закупкам это фундаментальный свод правил, определяющий надежность и долговечность конвейерных систем. В условиях современного производства, где простои конвейера означают прямые финансовые потери, глубокое понимание этого стандарта перестает быть формальностью и становится конкурентным преимуществом. Вот в чём нюанс.
Многие предприятия сталкиваются с дилеммой: купить готовый мотор-барабан или собирать привод из отдельных компонентов. Цена вопроса здесь не только в начальных затратах, но и в стоимости обслуживания, ремонтов и простоев. В этой статье мы разберем, когда применение стандарта оправдано, какие подводные камни ждут при закупке и как избежать ошибок при приемке. Так-то да.
Основная цель документа — унификация параметров для массового производства надежных приводных узлов. Однако на практике каждый проект требует индивидуального подхода. Ну, вы поняли. Ниже мы подробно рассмотрим технические требования, экономику внедрения и реальный опыт эксплуатации мотор-барабанов в тяжелых условиях.
Конструкция и материалы корпуса
Стандарт регламентирует требования к мотор-барабанам — ключевым приводным узлам ленточных конвейеров. По своей сути, мотор-барабан — это сложный агрегат, в котором электродвигатель, редуктор и барабан объединены в единый герметичный корпус. Основная область его применения — приводы стационарных и передвижных ленточных конвейеров общего назначения.
Корпус барабана должен изготавливаться из сталей, устойчивых к динамическим нагрузкам и абразивному износу. Важный нюанс, который не всегда очевиден при приемке: качество сварных швов. Стандарт требует, чтобы все сварные соединения были сплошными, проплавленными, без пор, трещин и непроваров. На практике мы всегда проверяем швы не только визуально, но и с помощью дефектоскопа на критичных участках.
Особенно тщательно контролируют зоны крепления цапф — именно там концентрируются напряжения при работе под нагрузкой. Любая микротрещина в сварном шве может стать началом разрушения всего узла. Проверяли на практике. И всё.
Герметичность корпуса — еще один критический параметр. Как правило, мотор-барабаны по ГОСТ 30223-95 имеют степень защиты IP54-IP67. Это позволяет эксплуатировать привод в запыленных, влажных и даже агрессивных средах без дополнительных кожухов. Но уплотнения должны быть качественными, иначе попадание влаги убьет подшипники за пару месяцев.
Требования к геометрии и сборке
Жестко нормируются параметры, от которых зависит работоспособность узла в реальных условиях. Соосность посадочных мест под подшипники и биение рабочей поверхности барабана должны укладываться в строгие допуски. Превышение ведет к вибрациям, ускоренному износу и повреждению конвейерной ленты.
Твердость поверхности барабана должна быть не ниже 38…45 HRC. Это обеспечивает стойкость к истиранию и давлению от натяжения ленты. Слишком мягкая поверхность быстро износится, слишком твердая — может дать хрупкое разрушение. Баланс важен. Без вариантов.
Шероховатость поверхности тоже нормируется. Слишком грубая поверхность будет «резать» ленту, а слишком гладкая — снижать коэффициент сцепления. Фрикционное зацепление требует золотой середины. Риски.
На объекте под Челябинск проверяли партию мотор-барабанов диаметром 400 мм. Биение поверхности у трех единиц из двадцати превышало допуск на 0,15 мм. Визуально брак не виден, но на стенде давал вибрацию. Отклонение от ГОСТ — повод для возврата всей партии. Точка.
Сборка редукторной части требует чистоты и точности. Попадание стружки или абразива в масляную ванну недопустимо. Даже микронные частицы ускоряют износ шестерен. Поэтому на заводе-изготовителе должен быть контроль чистоты сборки. Между нами, это часто упускают в погоне за сроками.
Расчет бюджета и окупаемость
Внедрение мотор-барабанов по ГОСТ 30223-95 требует серьезного бюджета. Высокая точность изготовления, качественные материалы и сложная сборка напрямую влияют на конечную цену изделия. Однако компактность и надежность узла могут компенсировать эти расходы. Нужно считать комплексно.
Если сравнивать с раздельной схемой «двигатель + редуктор + барабан», то начальная стоимость мотор-барабана будет выше. Но за счет отсутствия дополнительных фундаментов, муфт и защитных кожухов общая стоимость монтажа снижается. Бюджет проекта должен учитывать не только закупку, но и установку.
Расходы на обслуживание таких узлов ниже благодаря герметичности и заводской сборке. Если раздельный привод требует регулировки раз в квартал, то мотор-барабан может работать год без вмешательства. Это важно для непрерывных производств. Без вариантов.
Ниже приведена сравнительная таблица затрат для типового конвейера длиной 50 метров.
| Параметр | Раздельный привод | Мотор-барабан ГОСТ 30223-95 |
|---|---|---|
| Стоимость оборудования | 100% | 120-130% |
| Стоимость монтажа | 100% | 60-70% |
| Площадь под установку | 100% | 40-50% |
| Ресурс до ТО (месяцев) | 12-18 | 24-36 |
| Окупаемость дополнительных затрат | - | 18-22 месяца |
Как видно из таблицы, переплата на старте окупается за счет экономии на монтаже и обслуживании. Заказать расчет под конкретную задачу стоит у профильных инженеров. Ошибка в проекте может свести всю экономию на нет. Если коротко — считайте заранее.
Приемка и контроль качества
Приемка мотор-барабана — это многоэтапный процесс, выходящий далеко за рамки сверки паспорта. Раз за разом при приемке мы проверяем не только документацию, но и выполняем собственный выборочный контроль. Честно?
Визуальный и измерительный контроль — первый этап. Проверка целостности корпуса, состояния окраски, отсутствия механических повреждений. Замер посадочных диаметров и проверка биения поверхности барабана индикаторной стойкой. Любое отклонение — повод для детального разбирательства.
Проверка электрической части: измерение сопротивления изоляции мегомметром (не менее 1 МОм для напряжения до 500В) и проверка работы двигателя на холостом ходу. Прослушиваем работу на предмет посторонних шумов в подшипниках. Шум — признак проблемы. И это важно.
Контроль работы редуктора: проверка уровня и качества масла, оценка плавности хода, отсутствие вибраций и течей сальниковых уплотнений. Масло должно быть чистым, без эмульсии и металлической взвеси. Если есть сомнения — сливаем и смотрим.
На практике часто сталкиваюсь с тем, что основными дефектами являются не критичный брак, а «болезни роста» сборки: недотянутые болты крепления крышек, недостаточное количество смазки в подшипниковых узлах, мелкие повреждения краски. Эти недочеты легко устраняются на месте, но их игнорирование приводит к проблемам на пуско-наладке. Вот в чём загвоздка.
Типичные дефекты при поставке
Даже при наличии всех сертификатов можно получить некондиционный продукт. Есть несколько распространенных ошибок, которые допускают поставщики. Знание их поможет избежать проблем в будущем. Ну, вы поняли.
Первая проблема — течь масла через торцевые уплотнения вала. Часто встречается при неправильной установке сальников или использовании некондиционных уплотнений. На приемке проверяем чистоту поверхности вокруг вала — любые следы масла повод для детального осмотра.
Вторая проблема — повышенный люфт вала. Может быть вызван неправильной посадкой подшипников или браком самих подшипников. Проверяем покачиванием вала в радиальном и осевом направлениях. Люфт должен быть в пределах паспортных значений. Точка.
Третья проблема — некачественная окраска. Может маскировать сварку или ремонт корпуса. Обращаем внимание на равномерность покрытия, отсутствие подтеков и непрокрасов. Если краска отслаивается пальцем — это брак. Без вариантов.
Четвертая проблема — несоответствие параметров на бирке. Мощность, скорость, момент, степень защиты — все должно совпадать с паспортом и заказом. Отсутствие или нечитаемость бирки — серьезный повод для браковки. Риски.
Сравнение с аналогами
Прямых аналогов, дублирующих данный стандарт, нет, так как он узко специализирован на мотор-барабанах. Однако его часто сравнивают со стандартами на отдельные компоненты агрегата или на обычные конвейерные барабаны. Выбор зависит от задач.
Назначение у них разное. ГОСТ 30223-95 предназначен для универсальных мотор-барабанов конвейеров общего назначения. ГОСТ 22644-77 регламентирует отдельные барабаны без привода. ГОСТ Р 53376-2009 — для тяжелых условий шахт и рудников. Каждый под свои условия.
Требования к материалу тоже различаются. Для мотор-барабанов — конструкционные и листовые стали с твердостью 38-45 HRC. Для обычных барабанов допускается чугун. Для шахтных — высокопрочные легированные стали с резиновыми футеровками. Не путайте.
Допуски на биение у мотор-барабанов жесткие, регламентированы для всей сборки. У обычных барабанов — только для самого барабана. У шахтных — сверхжесткие из-за высоких динамических нагрузок. Точность сборки критична.
Требования к герметичности у мотор-барабанов высокие (IP54-IP67), так как привод встроен. У открытых конструкций таких требований нет. У шахтных — акцент на взрывобезопасность. Среда диктует условия. Если меньше — сроки плывут.
Практические рекомендации
На основе многолетнего опыта работы с данным типом оборудования можно сформулировать несколько четких советов. Следование им сэкономит нервы и деньги. Между нами, мелочей здесь нет.
Для технологов и главных инженеров: при проектировании всегда закладывайте запас по мощности (коэффициент обслуживания) не менее 1.2-1.5 от расчетного. Это компенсирует пусковые моменты и возможные перегрузки. Проходили проверку.
Требуйте от поставщика полный пакет документации, включая сертификаты на подшипники и электрооборудование. Обращайте внимание на тип и класс вязкости залитого масла. Часто его необходимо сменить на рекомендованное для вашего региона и режима работы. Считали на объекте.
Для специалистов по закупкам и приемке: первое, на что стоит смотреть — наличие и читаемость заводской бирки с основными параметрами. Ее отсутствие — серьезный повод для браковки. Проверяйте комплектацию: запасные сальники, прокладки, техпаспорт.
Обязательно прокрутите барабан вручную. Ход должен быть плавным, без заеданий и провалов. Характерный шелест или скрежет — признак проблем в редукторе или подшипниках. Не игнорируйте звуки. Вот в чём нюанс.
ГОСТ 30223-95 — это рабочий инструмент, а не бюрократическая бумага. Его грамотное применение на всех этапах — от тендерной заявки до окончательной приемки — позволяет избежать простоев, повысить надежность оборудования и в конечном итоге снизить стоимость владения конвейерной линией. Но есть нюанс.
Если вы планируете модернизацию, внимательно оцените нагрузку и условия эксплуатации. Возможно, достаточно заменить подшипники в существующем узле. Если же требуется компактность и защита — тогда мотор-барабан. Инвестиции должны быть целевыми. И всё.
Вопросы и ответы по стандарту
Можно ли эксплуатировать мотор-барабаны при температуре ниже -40°C?
Да, но требуется специальное низкотемпературное масло и материалы корпуса. Стандарт допускает модификации для холодного климата. Уточняйте при заказе.
Какой минимальный ресурс по ГОСТ?
Стандарт не задает жестко, но практика показывает 24-36 месяцев до первого ТО при правильной эксплуатации. Зависит от нагрузки и обслуживания.
Где найти поставщиков качественных мотор-барабанов?
Специализированные заводы конвейерного оборудования. Стандартные электромеханические заводы могут не иметь нужной компетенции. Заказать нужно с запасом времени.
Влияет ли тип конвейерной ленты на выбор мотор-барабана?
Критически. Вес ленты, коэффициент трения, скорость — все это влияет на расчет момента. Ошибка в подборе сократит ресурс узла в разы.
Есть ли импортные аналоги ГОСТ 30223-95?
Есть европейские и китайские стандарты, но ГОСТ остается базовым документом на постсоветском пространстве. Купить импортный аналог сложнее и дороже, а запчасти — еще сложнее.
