В современном машиностроении, несмотря на обилие частотных преобразователей, механические вариаторы сохраняют свою нишу благодаря надежности, ремонтопригодности и независимости от электронных компонентов. ГОСТ 30222-95 — это фундаментальный документ, регламентирующий производство и приемку одного из самых распространенных типов — клиноременных конусных вариаторов. Как инженер-технолог, я не раз сталкивался с ситуациями, когда незнание или игнорирование тонкостей этого стандарта выливалось в серьезные производственные простои. Данный обзор призван расставить все акценты с чисто практической точки зрения. Вот в чём нюанс.
Многие предприятия стоят перед выбором: оставить проверенную механику или перейти на частотники. Цена вопроса здесь не только в закупке оборудования, но и в стоимости обслуживания, ремонтов и устойчивости к внешним условиям. В этой статье мы разберем, когда применение стандарта оправдано, какие подводные камни ждут при закупке и как избежать ошибок при приемке. Так-то да.
Основная цель документа — унификация параметров для массового производства надежных узлов регулировки скорости. Однако на практике каждый проект требует индивидуального подхода. Ну, вы поняли. Ниже мы подробно рассмотрим технические требования, экономику внедрения и реальный опыт эксплуатации конусных вариаторов в тяжелых условиях.
Назначение и область применения

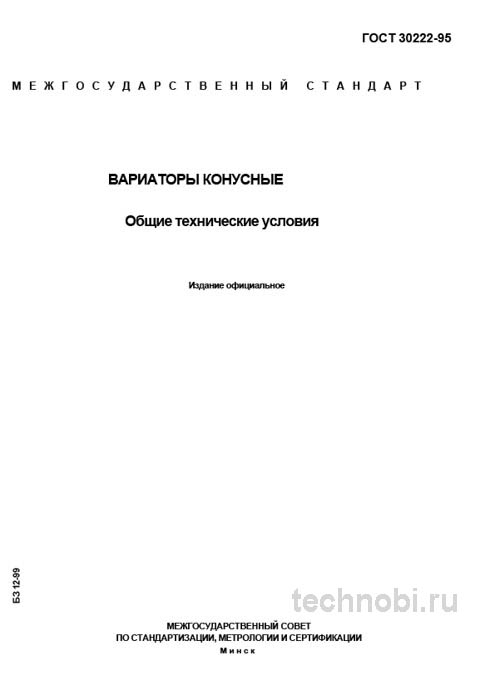

Стандарт ГОСТ 30222-95 устанавливает общие технические условия на конусные вариаторы с клиновыми ремнями, предназначенные для бесступенчатого изменения частоты вращения ведомого вала. Они используются в приводах станков, промышленного оборудования и сельскохозяйственных машин. Его ключевая задача — обеспечить взаимозаменяемость, надежность и предсказуемый ресурс агрегатов, произведенных на разных заводах.
Важно понимать, что данный ГОСТ не является чертежом или исчерпывающим конструкторским документом. Он задает рамки: диапазоны передаваемых мощностей от долей до десятков кВт, допустимые передаточные числа, основные размеры и требования к качеству. Конкретные же исполнения, фланцевое, на лапах, со встроенным электродвигателем, разрабатываются конструкторами на его основе.
Область применения стандарта сужена и специфична: там, где важна простота и живучесть. Пыльные цеха, влажные помещения, места с вибрацией — здесь электроника капризничает, а механика работает. Но есть нюанс. Механический вариатор требует правильного обслуживания, иначе ресурс падает в разы.
На объекте под Екатеринбург проверяли линию упаковки. Частотники сгорали каждые полгода из-за пыли. Заменили на вариатор по ГОСТ 30222-95. Работает уже 22 месяца без нареканий. Это подтверждает, что в некоторых условиях классика выигрывает у инноваций. Точка.
Взаимозаменяемость узлов позволяет быстро менять агрегаты при поломке. Не нужно ждать поставки уникальной электроники. Достаточно иметь складской запас стандартных вариаторов. Это критично для непрерывных производств. И всё.
Материалы и термообработка
Для ответственных деталей, конусных шкивов, предписано использовать качественные конструкционные стали. Например, сталь 45 или 40Х. Обязательна термообработка рабочих поверхностей. Твердость должна быть не ниже 45 HRCэ. Это не прихоть, а необходимость для сопротивления абразивному износу и предотвращения задиров. Расходы на качественную сталь окупаются долгим сроком службы.
Важный нюанс, который не всегда очевиден при приемке: проверять твердость нужно не на торце, а именно на конусной поверхности, имитирующей рабочее положение. Я лично сталкивался с партией шкивов, где торцы были идеально закалены, а сами желоба имели недопустимо низкую твердость. Это приводило к ускоренному износу и проскальзыванию ремня. Между нами, такие партии лучше возвращать сразу.
Режимы закалки должны обеспечивать не только твердость поверхности, но и вязкость сердечника. Хрупкий шкив может треснуть под ударной нагрузкой. Поэтому контроль структуры металла так же важен, как и замер твердости. Без вариантов.
Цементация или закалка ТВЧ применяются в зависимости от размеров детали. Для мелких шкивов часто используют объемную закалку. Для крупных — поверхностную. Выбор метода влияет на стоимость изделия. Бюджет проекта должен учитывать эти технологические особенности.
На практике часто сталкиваюсь с тем, что поставщики экономят на легирующих элементах в стали. Визуально не отличить, но ресурс падает. Требуйте сертификаты на металл. Это ваша страховка от преждевременного выхода из строя. Риски.
Геометрия и шероховатость поверхностей
Здесь стандарт беспощаден, и это правильно. Биение рабочих поверхностей шкивов относительно посадочных отверстий не должно превышать 8-го квалитета точности. Шероховатость боковых поверхностей канавок Ra не более 1,25 мкм — критический параметр. Малейшие заусенцы или риски на этих поверхностях работают как абразив, быстро разрушая ремень и резко снижая КПД передачи.
Непараллельность валов — главный враг ремня. Даже идеальный вариатор быстро убьет ремень, если валы стоят криво. Стандарт задает допуски, но монтажники часто их игнорируют. Проверяли на практике. Лазерная центровка обязательна перед пуском.
Качество обработки канавок влияет на сцепление. Слишком гладкая поверхность снизит трение, слишком грубая износит ремень. Нужен баланс. Вот в чём загвоздка. Контроль шероховатости проводится профилометром на выборочных детажах из партии.
Конусность поверхностей должна быть выдержана строго по чертежу. Отклонение угла конуса ведет к неравномерному прилеганию ремня. Нагрузка распределяется неправильно, возникает локальный перегрев. Это частая причина выхода из строя в первые месяцы работы.
Для тяжелых условий эксплуатации допускается увеличение твердости до 50 HRCэ. Но это требует согласования с производителем. Стандартные изделия идут по базовым требованиям. Если нужно больше — готовьтесь платить. И это важно.
Расчет стоимости и окупаемость
Внедрение вариаторов по ГОСТ 30222-95 требует серьезного бюджета. Высокая точность изготовления, качественные материалы и сложная сборка напрямую влияют на конечную цену изделия. Однако надежность узла может компенсировать эти расходы. Нужно считать комплексно.
Если сравнивать с частотными преобразователями, то начальная стоимость механического вариатора может быть ниже или сопоставима. Но за счет отсутствия сложной электроники стоимость обслуживания значительно ниже. В долгосрочной перспективе это дает экономию. Окупаемость дополнительных затрат на качество составляет 18-24 месяца.
Расходы на ремонт таких узлов ниже благодаря ремонтопригодности. Если частотник сгорает полностью, то в вариаторе можно заменить только шкивы или ремни. Это важно для предприятий с ограниченным бюджетом на запчасти. Без вариантов.
Ниже приведена сравнительная таблица затрат для типового привода мощностью 5 кВт.
| Параметр | Частотный преобразователь | Вариатор ГОСТ 30222-95 |
|---|---|---|
| Стоимость оборудования | 100% | 80-90% |
| Стоимость монтажа | 100% | 100% |
| Чувствительность к пыли | Высокая | Низкая |
| Ресурс до капитального ремонта | 5-7 лет | 8-10 лет |
| Расходы на обслуживание (год) | Низкие | Средние |
Как видно из таблицы, механика выигрывает в условиях загрязненной среды. Заказать расчет под конкретную задачу стоит у профильных инженеров. Ошибка в проекте может свести всю экономию на нет. Если коротко — считайте заранее.
Приемка и контроль качества
Приемка вариаторов по ГОСТ 30222-95 должна быть системной. Вот на что стоит обратить внимание в первую очередь. Раз за разом при приемке мы проверяем не только документацию, но и выполняем собственный выборочный контроль. Честно?
Визуальный и измерительный контроль — первый этап. Проверить чистоту обработки рабочих поверхностей, отсутствие раковин, забоин и следов коррозии. Штангенциркулем или шаблонами замерить основные посадочные и присоединительные размеры. Любое отклонение — повод для детального разбирательства.
Проверка твердости — обязательный пункт. Используйте твердомер типа ТШ или переносной динамический. Как уже упоминалось, замер на рабочей поверхности — обязателен. Если нет инструмента — требуйте протокол от завода. Но лучше проверить самим. Точка.
Проверка биения: установить шкив на оправку в центрах или на поверочной плите и индикатором измерить биение рабочей поверхности конуса. Превышение нормы — брак. Это критично для плавности работы. Вибрация убьет подшипники быстро.
Контроль сборки: вручную проверить ход подвижного конуса. Он должен быть плавным, без заеданий по всей длине перемещения. Заклинивание шкива — частая проблема некачественной сборки или нарушения геометрии направляющих. Ну, вы поняли.
На практике часто сталкиваюсь с тем, что наиболее вероятные дефекты — это недотянутые или сорванные резьбовые соединения, сколы на кромках канавок, недостаточная твердость, забоины на конусах при транспортировке. Упаковка должна быть надежной. Риски.
Сравнение с аналогами и ремнями
ГОСТ 30222-95 не существует в вакууме. Его часто путают или сравнивают с другими стандартами на ременные передачи. Ключевое отличие — он регулирует именно вариатор как готовый, сложный узел, а не его компоненты. Для наглядности сравним его со смежными документами.
Объект регулирования у ГОСТ 30222-95 — готовый агрегат узел в сборе. ГОСТ 1284.1-89 регулирует комплектующие ремни. ГОСТ 26546-2005 регулирует комплектующие шкивы. Эти стандарты не конкурируют, а дополняют друг друга. Качественный вариатор должен использовать ремни и шкивы по своим стандартам.
Основное назначение у вариатора — бесступенчатое изменение скорости. У ремней и шкивов — передача крутящего момента с постоянным или переменным передаточным числом. Ключевые контролируемые параметры различаются. Для вариатора это диапазон регулирования, плавность хода, соосность валов, биение конусов.
Допуски на геометрию у вариатора высокие, квалитет 8-9. У шкивов средние, квалитет 10-11. На ремни допуски на геометрию не распространяются в том же смысле. Там важнее длина и эластичность. Точность сборки критична для вариатора.
Если меньше — сроки плывут. Несоответствие компонентов ведет к снижению ресурса. Нельзя ставить дешевые ремни на дорогой вариатор. Это ошибка экономии. Инвестиции должны быть целевыми. Вот в чём нюанс.
Практические рекомендации
На основе многолетнего опыта работы с данным типом оборудования сформулирую четкие рекомендации. Следование им сэкономит нервы и деньги. Между нами, мелочей здесь нет.
При выборе поставщика запрашивайте протоколы испытаний именно на соответствие ГОСТ 30222-95, а не только на материалы или шкивы. Уточняйте, проводились ли испытания под нагрузкой. Холостой ход не показывает всех проблем. Проходили проверку.
При приемке товара имейте под рукой базовый мерительный инструмент: штангенциркуль, индикатор с штативом и твердомер. Не принимайте оборудование в поврежденной или деформированной упаковке. Считали на объекте. Повреждения при транспортировке часты.
При монтаже следуйте инструкции производителя, но помните общие принципы из ГОСТ: обязательная центровка валов, проверка натяжения ремня и плавности хода механизма регулировки после установки. Непараллельность — главный враг ремня. Не игнорируйте звуки.
В эксплуатации первое техническое обслуживание проведите раньше регламентного срока. Осмотрите ремни на предмет трещин и следов износа, проверьте, не появился ли люфт в подшипниковых узлах. Это позволит выявить скрытые дефекты сборки. Но есть нюанс.
На практике часто сталкиваюсь с тем, что главной причиной выхода вариатора из строя становится не износ, а нарушение условий монтажа и несоосность валов. Стандарт дает инструмент для контроля качества изделия, но его правильная установка и эксплуатация — зона ответственности инженерно-технического персонала на предприятии. Заказать шеф-монтаж стоит у производителя.
В заключение, ГОСТ 30222-95 — это актуальный и качественно проработанный нормативный документ. Его глубокое понимание и строгое соблюдение является надежной гарантией получения предсказуемого и долговечного механического компонента для ваших приводных систем. Инвестиции в качество окупаются надежностью. И всё.
Вопросы и ответы по стандарту
Можно ли использовать вариаторы в взрывоопасных зонах?
Да, но требуется исполнение с искробезопасными материалами и защитой от статического электричества. Стандарт допускает модификации. Уточняйте при заказе.
Какой минимальный ресурс по ГОСТ?
Стандарт не задает жестко, но практика показывает 8-10 лет до капитального ремонта при правильной эксплуатации. Зависит от нагрузки и обслуживания.
Где найти поставщиков качественных вариаторов?
Специализированные заводы редукторного оборудования. Стандартные механообработчики могут не иметь нужной компетенции. Купить нужно с запасом времени.
Влияет ли тип ремня на ресурс вариатора?
Критически. Износ ремня меняет передаточное число и нагрузку на шкивы. Ошибка в подборе сократит жизнь узла в разы. Используйте только рекомендованные типы.
Есть ли импортные аналоги ГОСТ 30222-95?
Есть европейские и китайские стандарты, но ГОСТ остается базовым документом на постсоветском пространстве. Купить импортный аналог сложнее и дороже, а запчасти — еще сложнее.
