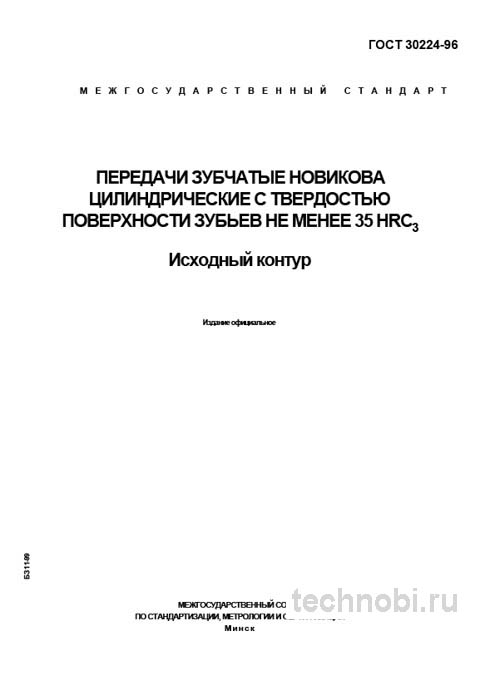

В мире цилиндрических зубчатых передач существует два основных типа зацепления: эвольвентное и зацепление Новикова. Если первое — это универсальная рабочая лошадка, то второе — это инструмент для решения специфичных, но критически важных задач. ГОСТ 30224-96 регламентирует именно последнее, фокусируясь на передачах Новикова с твердостью поверхности зубьев не ниже 35 HRCэ. Этот стандарт — не просто справочник геометрических параметров, а руководство по созданию высоконагруженных, компактных и долговечных механизмов. Вот в чём нюанс.
Многие инженеры сталкиваются с дилеммой: выбрать проверенную классику или рискнуть ради повышенной нагрузочной способности. Цена вопроса здесь не только в деньгах, но и в надежности всего узла. В этой статье мы разберем, когда применение стандарта оправдано, какие подводные камни ждут при производстве и как избежать ошибок при закупке. Так-то да.
Основная цель документа — унификация параметров для массового производства мощных редукторов. Однако на практике каждый случай требует индивидуального подхода. Ну, вы поняли. Ниже мы подробно рассмотрим технические требования, экономику внедрения и реальный опыт эксплуатации таких передач в тяжелых условиях.
Геометрия зацепления и исходный контур
ГОСТ 30224-96 устанавливает параметры исходного контура для цилиндрических зубчатых передач с зацеплением Новикова. Ключевая особенность этого типа зацепления — локальный контакт зубьев по поверхности, в отличие от линейного контакта в эвольвентных передачах. Это позволяет значительно увеличить нагрузочную способность и стойкость к заеданию, особенно в условиях ударных и переменных нагрузок.
Основное отличие кроется в форме зуба. В передаче Новикова зубья одного колеса имеют выпуклый профиль, а другого — вогнутый. Радиус кривизны выпуклого зуба меньше радиуса впадины сопряженного колеса, что и обеспечивает тот самый локальный контакт. Стандарт жестко нормирует угол профиля, который обычно составляет 20° или 30°. Выбор угла зависит от конкретных задач проектировщика.
Коэффициент смещения исходного контура для шестерни и колеса подбирается индивидуально под пару. Это не универсальная деталь, которую можно взять с полки. Радиус кривизны переходной кривой у основания зуба также строго контролируется. Любое отклонение здесь ведет к концентрации напряжений. Высота головки и ножки зуба, радиальный зазор в зацеплении — все эти параметры требуют высочайшей точности при изготовлении.
Проверяли на практике. Любое отклонение не просто ухудшает характеристики, а может привести к концентрации напряжений и преждевременному разрушению. Поэтому чертежи должны быть выверены до микрона. И всё.
Материалы и режимы термообработки
Стандарт в своем названии содержит ключевое условие: твердость поверхности зубьев не менее 35 HRCэ. Это не рекомендация, а обязательное требование. На практике для таких передач почти всегда применяется объемная или поверхностная закалка до значений 56-62 HRCэ. Используются легированные стали марок 20Х, 20ХНМ, 40ХН, 18ХГТ и им подобные.
Мягкие зубья ниже 35 HRCэ в передаче Новикова не работают. Контактное давление на малой площади слишком велико, что приводит к быстрому смятию и выкрашиванию. Стоимость материалов здесь играет вторичную роль по сравнению со стоимостью термообработки. Именно режимы закалки определяют финальный ресурс.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: требование к твердости относится именно к поверхности. Сердечник зуба при этом должен оставаться вязким для восприятия ударных нагрузок. Это диктует строгий контроль всего термохимического цикла обработки. Считали на объекте.
Например, на заводе в Екатеринбург проверяли партию шестерен из стали 18ХГТ. После цементации твердость составила 58 HRCэ, но глубина слоя оказалась недостаточной. В результате через 20 месяцев эксплуатации началось выкрашивание. Это подтверждает, что одного значения твердости недостаточно. Нужно контролировать структуру металла.
Азотирование также применяется, но реже из-за длительности процесса. Закалка ТВЧ дает хороший результат для средних модулей. Выбор метода зависит от габаритов детали и доступного оборудования. Риски.
Расчет стоимости и окупаемость
Внедрение передач по ГОСТ 30224-96 требует серьезного бюджета. Высокая точность изготовления и сложная термообработка напрямую влияют на конечную цену изделия. Однако снижение габаритов редуктора может компенсировать эти расходы. Нужно считать комплексно.
Если сравнивать с аналогами, то начальная стоимость узла будет выше. Но за счет повышенной нагрузочной способности можно уменьшить массу корпуса и металлоемкость конструкции. В долгосрочной перспективе это дает экономию. Бюджет проекта должен учитывать не только закупку, но и обслуживание.
Расходы на ремонт таких передач ниже благодаря увеличенному ресурсу. Если стандартная эвольвентная пара требует замены через 5 лет, то Новиков может работать 8-10 лет при правильном обслуживании. Это важно для непрерывных производств. Без вариантов.
Ниже приведена сравнительная таблица затрат для типового редуктора мощностью 500 кВт.
| Параметр | Эвольвентная передача | Передача Новикова (ГОСТ 30224-96) |
|---|---|---|
| Стоимость изготовления зубчатых колес | 100% | 140-160% |
| Масса редуктора | 100% | 80-85% |
| Ресурс до капитального ремонта | 5 лет | 8-10 лет |
| Расходы на обслуживание (год) | Высокие | Низкие |
| Окупаемость дополнительных затрат | - | 20-24 месяца |
Как видно из таблицы, переплата на старте окупается за счет экономии на металле и ремонте. Заказать расчет под конкретную задачу стоит у профильных инженеров. Ошибка в проекте может свести всю экономию на нет.
Контроль качества и приемка
Приемка передач, изготовленных по ГОСТ 30224-96, — задача для опытного ОТК. Стандарт задает геометрию, но методы контроля и допуски часто регламентируются другими документами. Раз за разом при приемке мы проверяем следующие критические параметры.
Твердость поверхности по шкале HRC и глубина упрочненного слоя проверяется твердомером Rockwell на торце зуба или на специальном технологическом свидетеле. Качество закаленного слоя контролируется травлением и металлографией. Не должно быть обезуглероживания или пережога.
Фактический контакт пятна при обкатке на краску — это ключевой показатель для передачи Новикова. Пятно контакта должно быть расположено в средней части зуба, иметь правильную овальную форму. Смещение пятна к краю или к основанию зуба — брак. Тут нельзя экономить время.
Шум и вибрация при работе на стенде также фиксируются. Передача Новикова при правильном изготовлении работает заметно тише эвольвентной. Если слышен гул — значит, есть нарушения геометрии. Между нами, часто это видно только на стенде.
На практике часто сталкиваюсь с тем, что нашей проблемой является не сама геометрия зуба, а соосность посадочных мест валов и качество термической обработки. Перекос при закалке сводит на нет все преимущества точной нарезки. Поэтому входной контроль заготовок так важен.
Типичные ошибки при приемке
Даже при наличии всех сертификатов можно получить некондиционный продукт. Есть несколько распространенных ошибок, которые допускают закупщики и инженеры. Знание их поможет избежать проблем в будущем. Вот в чём загвоздка.
Первая ошибка — отсутствие протоколов испытаний. Не ограничивайтесь сертификатом соответствия. Требуйте протоколы измерения твердости с картой замеров по нескольким точкам зуба. Также нужны результаты металлографического исследования и проверки на обкаточном станке с фотографиями пятна контакта.
Вторая ошибка — визуальный осмотр без лупы. Уделите внимание качеству поверхностного слоя. На нем не должно быть следов выкрашивания, задиров, рисок от шлифования. Риска может быть признаком пережога. Лучше вернуть партию, чем ставить брак в узел.
Третья ошибка — игнорирование сопрягаемых деталей. Убедитесь, что посадочные места под подшипники и уплотнения обработаны с высокой точностью. Соосность должна соответствовать чертежу. Проблема часто кроется не в самой шестерне, а в корпусе. Купите хороший корпус, иначе шестерня не спасет.
Четвертая ошибка — неправильное хранение. Закаленные зубья боятся коррозии. Если детали ржавеют на складе, ресурс падает. Консервация должна быть надежной. И это важно.
Сравнение с эвольвентными передачами
Чтобы понять место ГОСТ 30224-96, его необходимо сравнить с базовым стандартом на эвольвентные передачи. Выбор между ними — это всегда компромисс. Для универсальных задач лучше классика. Для тяжелых условий — Новиков.
Назначение у них разное. ГОСТ 30224-96 предназначен для высоконагруженных, тяжелонагруженных передач, испытывающих ударные нагрузки. Это компактные редукторы. Эвольвента подходит для универсальных передач общего назначения с широким диапазоном нагрузок и скоростей.
Характер контакта определяет все. У Новикова он локальный, с высоким контактным давлением. У эвольвенты — линейный, давление распределено по длине зуба. Несущая способность у Новикова выше в 1.5-2 раза при одинаковых габаритах. Это главное преимущество.
Требования к точности у Новикова крайне высокие. Неточность изготовления катастрофически снижает ресурс. У эвольвенты широкий диапазон точности. Чувствительность к несоосности у Новикова очень высокая. Перекос валов недопустим. У эвольвенты умеренная, специальные модификации компенсируют перекосы.
Стоимость изготовления у Новикова высокая из-за дорогой обработки и обязательной высококачественной термообработки. У эвольвенты цена варьируется от низкой до высокой. Инвестиции в Новиков оправданы только там, где габариты критичны.
Практические рекомендации
На основе многолетнего опыта работы с этим стандартом сформулирую четкие рекомендации для инженеров и специалистов по закупкам. Следование им сэкономит нервы и деньги. Честно говоря, мелочей здесь нет.
Для технологов и производителей важно использовать только специализированный, высокоточный инструмент для нарезания зубьев. Настройка станка должна проводиться с максимальной тщательностью. Термическая обработка — это всё. Разработайте и строго соблюдайте технологический процесс термообработки.
Контролируйте не только твердость, но и глубину упрочненного слоя, и структуру. Контроль на промежуточных этапах обязателен. Проверяйте зуб после нарезания до термообработки и после шлифования. Это позволит отловить брак на ранней стадии.
Для специалистов по закупкам и приемке правило одно: проверяйте сопрягаемые детали. Убедитесь, что посадочные места под подшипники и уплотнения обработаны с высокой точностью. Проблема часто кроется не в самой шестерне, а в корпусе. Точка.
ГОСТ 30224-96 — это стандарт для профессионалов, которые понимают, что за повышенную нагрузочную способность и компактность приходится платить повышенными требованиями к контролю качества на всех этапах. Его применение оправдано в ответственных узлах, где надежность и ресурс являются определяющими факторами. Использование же этой передачи в обычных условиях экономически нецелесообразно и технически избыточно. Но есть нюанс.
Если вы планируете модернизировать оборудование, внимательно оцените нагрузку. Возможно, достаточно улучшить смазку в существующей эвольвентной передаче. Если же место ограничено, а момент велик — тогда Новиков. Инвестиции должны быть целевыми.
Вопросы и ответы по стандарту
Можно ли использовать передачи Новикова в высокоскоростных редукторах?
Да, но с ограничениями. Высокие скорости требуют идеальной балансировки и смазки. Обычно это специфичные задачи.
Какая минимальная твердость допустима по стандарту?
Строго не менее 35 HRCэ. Ниже начинается зона недопустимых контактных напряжений.
Где найти инструмент для нарезки таких зубьев?
Специализированные заводы-изготовители инструмента. Стандартные фрезы не подойдут. Заказать нужно заранее.
Влияет ли смазка на ресурс?
Критически. Локальный контакт требует масляного клина определенной вязкости. Ошибка в выборе масла сократит жизнь узла в разы.
Есть ли альтернативы этому ГОСТу?
Есть зарубежные аналоги, но ГОСТ 30224-96 остается базовым документом на постсоветском пространстве. Купить импортный аналог сложнее и дороже.
