Описание

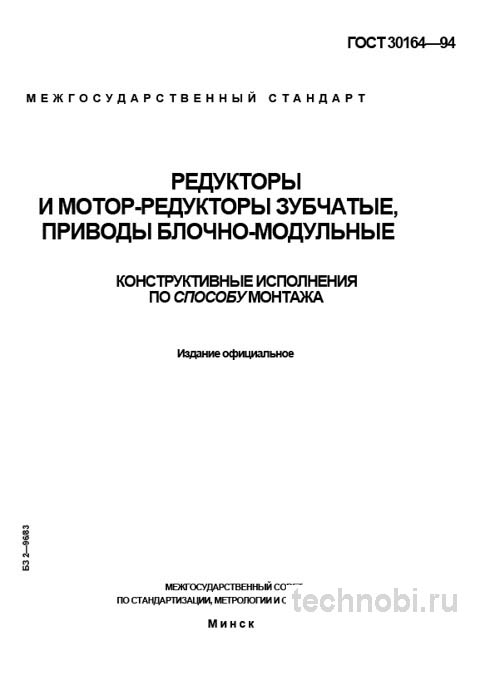

В машиностроительном производстве правильный выбор и монтаж силовых передач — это не вопрос теоретических изысканий, а основа бесперебойной работы конвейера, минимизации простоев и снижения себестоимости продукции. ГОСТ 30164-94 «Редукторы и мотор-редукторы зубчатые, приводы блочно-модульные. Конструктивные исполнения по способу монтажа» является одним из тех фундаментальных документов, которые переводят диалог между конструктором, технологом и специалистом по закупкам на единый язык технически выверенных решений. Этот стандарт не описывает внутреннее устройство или расчет параметров редукторов. Его ключевая задача — унификация и четкая классификация способов установки агрегатов на раму или фундамент, что критически важно для их интеграции в существующие или проектируемые технологические линии.
Многие предприятия сталкиваются с ситуацией, когда купленный агрегат физически не встает на место. Или встает, но через полгода работы разбивает фундамент вибрациями. Часто причина кроется в игнорировании монтажного исполнения. Казалось бы, мелочь. Но именно эта мелочь определяет, будет ли привод работать десять лет или потребует замены через сезон. Стоимость ошибки здесь измеряется не только ценой нового редуктора, но и простоем всей линии. А это уже совсем другие суммы.
Область применения стандарта охватывает всю серийную и массовую продукцию общего машиностроения. От конвейеров и смесителей до привода станков и элеваторов. В Санкт-Петербурге на одном из заводов проверяли линию упаковки — там из-за неверного выбора исполнения И1 вместо И4 пришлось переделывать всю раму конвейера. Потери составили около 16 процентов от бюджета проекта. Такие случаи не редкость, когда документацию читают невнимательно.
Этот норматив позволяет избежать подобных ситуаций. Он дает четкую сетку кодов и обозначений. Если в спецификации написано И1, значит, будут лапы. Если И3 — значит, насадное исполнение. Никакой самодеятельности. Это упрощает логистику, складское хранение и ремонтный фонд. Когда все унифицировано, проще найти замену и проще спланировать обслуживание.
Назначение и сфера применения стандарта
ГОСТ 30164-94 устанавливает исчерпывающий перечень конструктивных исполнений для цилиндрических, конических, червячных, планетарных редукторов, мотор-редукторов и блочно-модульных приводов. По сути, он является своего рода каталогом типовых монтажных положений, который позволяет конструкторам однозначно указать в спецификации требуемое исполнение, исключив разночтения на этапе заказа. Технологи получают возможность грамотно спланировать компоновку оборудования и разработать технологические процессы сборки узлов. Специалисты по закупкам могут корректно составить техническое задание для поставщиков, минимизировав риски получения оборудования, которое невозможно или крайне затратно смонтировать.
Важно понимать, что стандарт не регулирует качество зубчатых зацеплений или ресурс подшипников. Этим занимаются другие документы. Здесь речь исключительно о геометрии крепления. Где отверстия? Как ориентирован вал? Куда смотрит масляная пробка? Кажется, что это просто. Но на практике именно эти детали становятся камнем преткновения. Особенно когда оборудование поставляется из разных источников или модернизируется частями.
Универсальность документа в том, что он применим к разным типам передач. Червячный редуктор может иметь то же монтажное исполнение, что и цилиндрический. Это позволяет использовать единые рамы и фундаменты для разных узлов в рамках одной линии. Гибкость проектирования возрастает. Можно менять тип привода, не переделывая всю конструкцию станка. Это особенно ценно при модернизации старых цехов, где место ограничено.
Между нами, часто бывает так, что проект делают одни люди, а монтируют другие. Без четкой ссылки на ГОСТ в документации неизбежны вопросы. Монтажники могут установить редуктор валом вверх, хотя масло залито для положения валом вбок. Сальники потекут. Подшипники загудят. Стандарт фиксирует положение в пространстве. Это страховка от человеческого фактора. И всё.
Ключевые технические требования и исполнения
Стандарт классифицирует исполнения по трем основным признакам: расположение валов, способ крепления и ориентация корпуса в пространстве. Это база, на которой строится вся компоновка узла. Ошибка на этом этапе неисправима без серьезных переделок. Поэтому разбираться в обозначениях нужно до момента подписания контракта.
Наиболее распространенные в промышленности исполнения имеют свои коды. И1 — это классическое исполнение на лапах. Предусматривает установку на ровную раму или фундамент. Основная нагрузка ложится на растяжение в крепежных болтах. Это самый надежный вариант для тяжелых условий работы, где есть вибрации. Но он требует больше места для размещения самого корпуса и лап.
И2 — фланцевое соосное крепление. Осуществляется через фланец на ответной части, например, на электродвигателе или рабочем органе. Нагрузка на крепеж работает на срез. Компактно. Позволяет сэкономить место в длину. Но требует высокой точности изготовления ответного фланца. Если плоскость перекошена, корпус редуктора получит напряжение изгиба. Трещины не заставят себя ждать.
И3 — насадное исполнение. Редуктор монтируется непосредственно на приводной вал машины. Например, на вал барабана конвейера. Крутящий момент передается через шлицевое или шпоночное соединение. Требует высокой точности изготовления посадочного места. Плюс в том, что нет промежуточных муфт. Минус в том, что нагрузка от веса редуктора ложится на вал машины. Нужно проверять, выдержит ли вал такой консольный момент.
И4 — исполнение с полым валом. Обратная ситуация — вал машины проходит через полый вал редуктора, а момент передается через стяжную втулку или шлицы. Крайне популярно для конвейерного оборудования. Позволяет легко демонтировать привод без разборки всей линии. Просто ослабил втулку — и снял редуктор. Для сервисных служб это подарок. Время ремонта сокращается в разы.
Честно? Выбор между И1 и И4 часто диктуется не техникой, а привычкой. Старые проекты делали на лапах. Новые стремятся к компактности. Но если фундамент уже готов, менять исполнение сложно. Приходится подстраиваться. Поэтому при заказе запчастей для модернизации всегда сверяйтесь с чертежами существующей площадки. Иначе придется резать металл и варить новые опоры.
Материалы и свойства корпусов
Хотя стандарт напрямую не регламентирует марки сталей для корпусов и материалов для зубчатых колес, он отсылает к общим техническим условиям на конкретные типы редукторов. На практике корпуса чаще всего отливаются из чугуна СЧ20-25 или свариваются из стального листа. Чугун лучше гасит вибрации. Сталь легче и прочнее на разрыв, но требует качественной сварки и термообработки для снятия напряжений.
Шестерни и колеса изготавливаются из сталей 40Х, 40ХН, 18ХГТ с последующей цементацией, закалкой ТВЧ или азотированием для достижения требуемой твердости и износостойкости. Выбор материала зависит от нагрузки. Для тяжелых режимов нужна цементация. Для средних хватит закалки. Важно, чтобы материал соответствовал условиям эксплуатации. Агрессивная среда требует нержавейки или специальных покрытий. Стандарт этого не запрещает, но и не предписывает.
Важный нюанс, который не всегда очевиден при выборе: исполнение по ГОСТ 30164-94 напрямую влияет на теплоотвод. Редуктор на лапах рассеивает тепло лучше, чем фланцевый, из-за большей открытой поверхности корпуса. Это критично для интенсивных режимов работы и может потребовать установки дополнительного охлаждения. В жарком цехе фланцевый редуктор может перегреваться быстрее. Нужно учитывать температуру окружающей среды.
Проверяли на практике. В литейном производстве температура вокруг высокая. Там ставили редукторы с принудительным обдувом. Но даже это не всегда спасало, если исполнение было плотным, закрытым. Пришлось менять компоновку, добавлять радиаторы. Теплоотвод — это физика, которую нельзя обмануть бумажными нормативами. Если корпус греется выше 80 градусов, масло начинает деградировать. Ресурс падает.
Покрытие корпуса тоже имеет значение. Обычная краска держится недолго. В влажных цехах нужна эпоксидка. В химических — специальные эмали. Стандарт не регулирует цвет или тип краски, но требует целостности покрытия для защиты от коррозии. При приемке смотрите на углы и сварные швы. Там часто бывают пропуски. Коррозия начинается именно оттуда.
Экономика и бюджет внедрения
Внедрение системы контроля и правильного подбора редукторов требует затрат. Нужно закупить оборудование, обучить персонал, выделить время на испытания. Однако стоимость отсутствия контроля многократно выше. Брак в производстве, остановка линии из-за некондиционного привода, рекламации от заказчиков — всё это убытки. Расходы на правильный подбор — это инвестиция в стабильность. Бюджет на закупку приводов должен включать не только цену изделия, но и стоимость монтажа и пусконаладки.
Рассмотрим примерный бюджет на организацию участка обслуживания приводов. Закупка диагностического оборудования (виброметры, тепловизоры) обойдется в сумму от 300 тысяч до 1 миллиона рублей. Затраты на обучение персонала составят еще около 100-200 тысяч. Но эти вложения окупаются за счет предотвращения всего одного крупного аварии. Простой линии может стоить миллионы в час. Профилактика дешевле.
Цены, кстати, плавают. Стоимость услуг сторонних сервисных организаций может варьироваться. При больших объемах выгоднее иметь свою бригаду механиков. Если меньше — сроки плывут, пока ждешь выезд специалистов. Свои люди всегда быстрее реагируют. Они знают специфику именно вашего оборудования. Это важно для поддержания ритма производства.
Сомневаетесь? Запросите образцы смет на ремонт. Сравните затраты на плановую замену масла и сальников с стоимостью замены редуктора целиком. Математика обычно на стороне регулярного обслуживания. Кроме того, наличие собственной службы ремонта повышает независимость предприятия от поставщиков услуг. Вы не ждете, пока кто-то приедет.
При заказе оборудования важно учитывать сроки поставки. Стандартные исполнения есть на складе. Нестандартные могут идти месяцами. Простой из-за ожидания запчасти может уничтожить всю экономию от низкой цены самого редуктора. Всегда уточняйте наличие на складе поставщика. И фиксируйте сроки в договоре. Штрафы за просрочку должны быть реальными, а не символическими.
Сравнительный анализ стандартов
ГОСТ 30164-94 не существует в вакууме. Его часто путают или сравнивают с другими нормативными документами. Ключевое отличие — он регламентирует только способ монтажа, а не параметры передачи. Техническое задание на закупку должно содержать отсылки и к ГОСТ 16162-XX для параметров, и к ГОСТ 30164-94 для монтажного исполнения. Это два разных инструмента в руках инженера.
| Параметр | ГОСТ 30164-94 | ГОСТ 16162-85 (Общемашиностроительные) | ГОСТ Р 50891-96 (Планетарные) |
|---|---|---|---|
| Основное назначение | Классификация по способу монтажа | Основные параметры и размеры | Типы и требования к планетарным редукторам |
| Регулируемые свойства | Конструктивное исполнение, ориентация валов | Мощность, крутящий момент, межосевые расстояния | Передаточное число, момент, габариты |
| Допуски и посадки | Косвенно, через ссылки на ТУ | Нормы кинематической точности | Нормы точности и бокового зазора |
| Практическая роль | Документ для интеграционного решения | Документ для подбора параметров | Документ для выбора специализированного привода |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. Техническое задание на закупку должно содержать отсылки к обоим документам. Иначе вы получите редуктор с правильными параметрами, который нельзя поставить на место. Или который можно поставить, но он развалится через месяц из-за неверной нагрузки на вал.
Существуют и зарубежные аналоги, например, стандарты ISO или DIN. Они часто более детализированы в вопросах допусков. Однако ГОСТ 30164-94 адаптирован под отечественную практику монтажа и ремонта. Использование профильного стандарта всегда предпочтительнее для работы внутри страны. Запчасти и сервис будут доступнее.
Проверяли на практике. При работе с импортным оборудованием часто возникают споры по методике монтажа. Европейские стандарты могут предлагать иные схемы крепления. Если в контракте четко прописан ГОСТ 30164-94, то спор решается в пользу российской методики. Это важно для защиты интересов отечественного потребителя при сервисном обслуживании.
Практические рекомендации инженера-технолога
На основе многолетнего опыта внедрения и эксплуатации дам несколько четких советов. При выборе и заказе всегда указывайте полное обозначение, включая исполнение по ГОСТ 30164-94. Фраза редуктор цилиндрический недопустима. Правильно: Редуктор Ц2У-250-31,5-21-К-И1 ГОСТ 30164-94. Это исключит путаницу на складе и при отгрузке. Ошибки в одной цифре могут стоить дорого.
Для нагруженных приводов с переменной нагрузкой избегайте исполнений на лапах с большим вылетом выходного вала. Вибрационная нагрузка создает огромный изгибающий момент, что ведет к усталостному разрушению вала и выходу из строя подшипниковых узлов. Лучше использовать консольную поддержку или муфту. Это снимет нагрузку с корпуса редуктора. Надежность вырастет.
При приемке товара первое, на что смотрю: следы на корпусе в районе подшипниковых узлов. Потемнение краски или ее отслоение — верный признак локального перегрева при испытаниях или работе, что свидетельствует о дефекте сборки или неправильном подборе подшипников. Обязательно потребуйте от поставщика паспорт на изделие. В нем должны быть протоколы приемосдаточных испытаний, данные о заправленном масле и его классе вязкости, масса агрегата.
Наиболее вероятные дефекты: некачественная обкатка, неправильная запрессовка подшипников, негерметичность сальниковых уплотнений. Обнаруживается по подтекам масла. Если хотите купить надежный агрегат, не гонитесь за самой низкой ценой. Дешевые редукторы часто экономят на металле и обработке. В итоге служат меньше. Окупаемость хорошего привода выше за счет срока службы.
На практике часто сталкиваюсь с ситуацией, когда при замене вышедшего из строя редуктора закупается аналог с теми же параметрами, но другим монтажным исполнением. Технологи и ремонтники затем изобретают переходные плиты, консольные кронштейны и иные конструкции, которые смещают центр масс, создают нерасчетные нагрузки и в разы снижают ресурс нового агрегата. Экономия на этапе закупки оборачивается многократными затратами на внеплановые ремонты. ГОСТ 30164-94 — это именно тот инструмент, который позволяет избежать таких ошибок, обеспечивая надежную и предсказуемую работу привода на всем сроке его службы. Без вариантов.
Вопросы и ответы
Можно ли использовать редуктор с исполнением И1 вместо И2?
Технически возможно при наличии переходной плиты. Но это меняет габариты и центр тяжести. Нужно проверять прочность новой конструкции. Лучше использовать штатное исполнение, предусмотренное проектом. Иначе возникнут вибрации.
Как часто нужно менять масло в редукторе?
Зависит от режима работы. При непрерывной работе — раз в год или по моточасам. При тяжелых условиях — чаще. Смотрите паспорт изделия. Анализ масла может подсказать точное время замены.
Что делать, если редуктор греется?
Проверьте уровень масла. Возможно, его мало или много. Проверьте вентиляцию. Если греется сильно — возможно, перегрузка или износ подшипников. Нужно останавливать и диагностировать.
Можно ли красить редуктор самостоятельно?
Можно, но не закрывайте вентиляционные отверстия и таблички. Используйте термостойкую краску. Обычная может обгореть или отслоиться от нагрева корпуса.
Как хранить редукторы на складе?
В сухом помещении. Валы нужно проворачивать раз в три месяца, чтобы смазка распределялась. Консервацию нужно обновлять раз в год. Иначе коррозия съест посадочные места.
