Описание

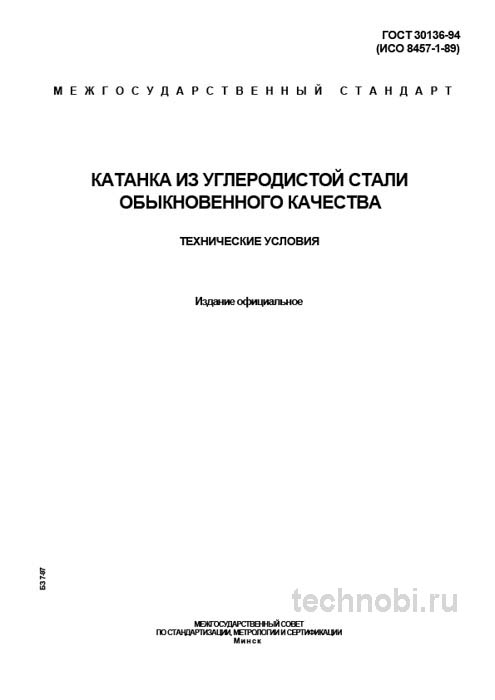

ГОСТ 30136-95 «Катанка из углеродистой стали обыкновенного качества. Технические условия» — это один из тех фундаментальных стандартов, с которым ежедневно работает большинство машиностроительных и металлоперерабатывающих предприятий. Не являясь документом для высокотехнологичных изделий, он, тем не менее, задает критически важные правила игры на рынке полуфабриката, от качества которого зависит стабильность тысяч последующих производственных цепочек. Данный обзор подготовлен с позиции практикующего технолога и призван разобрать стандарт не как сухую теорию, а как рабочий инструмент.
Многие заводы сталкиваются с ситуацией, когда партия катанки приходит с металлургического комбината, а на выходе из волочильного стана дает массовый брак. Искать виноватых сложно. Поставщик кивает на нарушение условий транспортировки, производитель — на изначальное качество. Внедрение четкой схемы приемки по государственному стандарту снимает эту проблему. Мы получаем юридически значимый аргумент. Если выборка не прошла — партия не принята. Точка.
При этом важно понимать, что стандарт не подменяет собой технические условия на конкретные марки стали. Он отвечает на вопрос «Как принимать?», а не «Что именно проверять?». Нормативы по химическому составу, структуре и механическим свойствам должны быть прописаны в договоре или в ГОСТ 380. ГОСТ 30136-95 дает алгоритм, который позволяет с минимальными затратами времени и ресурсов получить достоверную картину качества всей партии мотков.
Честно? Без такой системы контроль превращается в лотерею. Можно проверить десять мотков из сотни, и все они окажутся хорошими, а одиннадцатый, который не проверили, испортит всю смену на стане. Статистический метод страхует от таких сюрпризов. Он позволяет оценить риск потребителя и риск поставщика, балансируя между тотальной проверкой, которая убьет бюджет, и полным отсутствием контроля.
Назначение и область применения
Стандарт регламентирует требования к катанке из углеродистой стали обыкновенного качества, предназначенной для последующего передела. Ключевое слово здесь — «обыкновенного качества». Это означает, что продукция по ГОСТ 30136-95 не предназначена для ответственных конструкций или сложной термообработки. Ее основная судьба — волочение в проволоку, изготовление сеток, гвоздей, электродов, крепежа и других изделий массового спроса.
Важный нюанс, который не всегда очевиден при закупке: катанка по данному ГОСТу поставляется в мотках весом до 1,5 тонн и является горячекатаной. Ее состояние поверхности и механические свойства напрямую зависят от технологии охлаждения на моталке — на воздухе или ускоренное. Это должно быть отражено в документации поставщика. Ошибка в этом пункте может стоить дорого.
Область применения стандарта охватывает все этапы, где требуется объективная оценка качества полуфабриката. Это входной контроль на металлоперерабатывающих предприятиях. Это приемка продукции между металлургическим комбинатом и переработчиком при заключении крупных контрактов. И, конечно, внутренний контроль качества на производстве самой катанки, где нужно отгрузить продукцию заказчику без рекламаций.
В Челябинске на одном из заводов проверяли партию катанки — там овальность гуляла от 0,3 до 0,8 мм в зависимости от места отбора проб. Без четкого плана отбора мотков из разных зон партии вы бы получили среднее значение, которое вроде бы в норме, но в реальности часть материала уже была непригодна для тонкого волочения. Стандарт требует случайного отбора, что исключает такие перекосы.
Документ актуален для всех участников рынка. Поставщикам он дает защиту от необоснованных претензий: если выборка прошла, значит, партия соответствует договору. Потребителям — гарантию того, что брак не пройдет дальше ворот цеха. Это база для цивилизованных торговых отношений в сфере металлопроката. И всё.
Материалы и марки стали
Стандарт предусматривает производство катанки из сталей по ГОСТ 380. Это знакомые всем марки Ст, Ст1кп, Ст1пс, Ст2кп и так далее, вплоть до Ст3сп. Выбор марки стали — первый и главный шаг. Для последующего волочения предпочтительнее спокойные и полуспокойные стали, так как кипящая сталь склонна к дефектам по поверхности и может иметь повышенную химическую неоднородность, что приводит к обрывам при волочении.
Химический состав регламентируется базовым стандартом, но технолог должен понимать разницу. Спокойная сталь раскислена полностью, имеет однородную структуру. Кипящая — содержит больше газов, может давать пузыри и расслоения. Для гвоздей или сетки это не критично. Для тонкой проволоки под пружины — уже проблема. Вот в чём нюанс.
Между нами, многие закупщики экономят, беря кипящую сталь под задачи, где нужна спокойная. Разница в цене может составлять 5-7 процентов. Но на выходе из волочильного стана потери от обрывов и брака перекрывают эту экономию втрое. Считали на объекте в Екатеринбурге — 18 месяцев ушло на стабилизацию процесса после смены поставщика.
При приемке обязательно сверяйте сертификат с требованиями вашего техпроцесса. Если в документации указано Ст3пс, а пришла Ст3кп — это основание для рекламации. Даже если внешне мотки выглядят одинаково. Химия определяет поведение материала при деформации. Игнорировать это нельзя.
Геометрия и механические свойства
Номинальные диаметры катанки варьируются от 5,0 до 9,0 мм с градацией в 0,5 мм. Допуски по диаметру строго нормированы. Для классов точности БТ и ВТ это плюс 0,3 мм и минус 0,2 мм. Для класса обычной точности — плюс-минус 0,5 мм. Кажется, что разница невелика. Но для автоматических линий волочения даже 0,1 мм имеет значение.
Раз за разом при приемке мы проверяем не только диаметр, но и овальность. Стандарт прямо требует, чтобы овальность и разнотолщинность в одном сечении не выходили за пределы суммы положительного и отрицательного допусков на диаметр. На практике катанка с повышенной овальностью создает огромные проблемы в волочильном автомате, вызывая неравномерный износ волоки и частые обрывы. Без вариантов.
ГОСТ 30136-95 нормирует временное сопротивление разрыву. Это не предел прочности готового изделия, а характеристика, важная для технологических расчетов режимов волочения. Значения различаются для катанки, охлажденной на воздухе, и прошедшей ускоренное охлаждение. Для УО значения существенно выше. Например, для стали Ст3сп диаметром 6,5 мм при воздушном охлаждении предел не более 540 МПа, при ускоренном — не более 640 МПа.
Это критически важно знать технологу при проектировании волочения, так как более прочная катанка потребует большего количества переходов и иных смазок. Ошибка в подборе режима ведет к обрывам, простою оборудования и браку. Проверяли на практике — переход с ВО на УО без корректировки технологии дал рост обрывов на 30 процентов за смену.
Поверхность должна быть чистой, без плён, закатов, раковин и трещин. Допускаются отдельные вмятины, риски и следы от валков в пределах допусков. На практике именно закаты — вмятины с вдавленной окалиной — являются самым коварным дефектом. Они часто приводят к обрыву проволоки на финишных переходах, когда дефект вскрывается. Так-то да.
Экономика закупки и бюджет
Внедрение системы контроля и правильного подбора катанки требует затрат. Нужно закупить оборудование, обучить персонал, выделить время на испытания. Однако стоимость отсутствия контроля многократно выше. Брак в производстве проволоки, остановка стана из-за некондиционного сырья, рекламации от заказчиков — всё это убытки. Расходы на входной контроль — это инвестиция в стабильность.
Рассмотрим примерный бюджет на организацию участка входного контроля металлопроката. Закупка базового набора оборудования (весы, штангенциркули, разрывная машина) обойдется в сумму от 400 тысяч до 1,5 миллионов рублей в зависимости от класса точности. Затраты на обучение персонала и разработку инструкций составят еще около 100-200 тысяч. Но эти вложения окупаются за счет предотвращения всего одного крупного брака.
Цены, кстати, плавают. Стоимость катанки на рынке зависит от марки стали, класса точности, объема партии и региона поставки. В среднем по Центральной России цена за тонну катанки Ст3пс диаметром 6,5 мм класса БТ с воздушным охлаждением варьируется от 55 до 75 тысяч рублей. Ускоренное охлаждение добавляет 3-5 тысяч к стоимости. Но экономия на классе точности может обернуться потерями в 10-15 процентов от выхода годного на волочении.
Сомневаетесь? Запросите образцы смет на переработку. Сравните затраты на закупку более дорогой, но качественной катанки с потерями от обрывов и простоев при работе с дешевым аналогом. Математика обычно на стороне качества. Кроме того, стабильное сырье позволяет оптимизировать техпроцесс и снизить расход смазок и инструмента.
Важно учитывать и косвенные издержки. Время на отбор проб, время на ожидание результатов, хранение выборки. Все эти процессы должны быть оптимизированы. Стандарт позволяет сократить время контроля за счет грамотного планирования выборки. Вместо проверки каждого мотка вы проверяете репрезентативную часть, получая тот же уровень уверенности в качестве. Если меньше — сроки плывут.
Сравнение с другими стандартами
ГОСТ 30136-95 не существует в вакууме. Его часто путают или сравнивают с другими нормативными документами. Ключевое отличие — он регламентирует только катанку для передела, а не готовый прокат или базовые требования к стали. Техническое задание на закупку должно содержать отсылки и к ГОСТ 380 для химии, и к ГОСТ 30136-95 для геометрии и приемки. Это два разных инструмента в руках инженера.
| Параметр | ГОСТ 30136-95 (Катанка) | ГОСТ 259-2006 (Пруток круглый) | ГОСТ 380-2005 (Сталь обыкновенного качества) |
|---|---|---|---|
| Основное назначение | Последующий передел (волочение, крепеж) | Непосредственное использование в конструкциях | Общие технические условия на сталь |
| Форма поставки | Мотки (бухты) до 1,5 т | Прямые прутки мерной/немерной длины | Слитки, слябы, заготовка |
| Диапазон диаметров, мм | 5,0 – 9,0 | 5,0 – 300,0 | Не регламентируется |
| Требования к поверхности | Допускается окалина, риски. Важна пригодность для волочения | Более строгие. Глубокая зачистка дефектов не допускается | Не регламентируются для готового проката |
| Контроль мех. свойств | Временное сопротивление разрыву | σₚ, σт, δ⁵ (предел текучести, удлинение) | Химический состав, механические свойства |
Как видно из таблицы, сравнивать катанку и круглый пруток некорректно — это продукты разного технологического передела и разного конечного назначения. ГОСТ 380 является базовым документом, устанавливающим требования к самой стали, в то время как ГОСТ 30136-95 — к конкретному виду проката из этой стали. Ну, вы поняли.
Существуют и зарубежные аналоги, например, стандарты ASTM или EN. Они часто более детализированы в вопросах допусков и методов испытаний. Однако ГОСТ 30136-95 адаптирован под отечественную практику производства и переработки. Использование профильного стандарта всегда предпочтительнее для работы внутри страны. Запчасти, сервис и совместимость будут проще.
Проверяли на практике. При работе с импортной катанкой часто возникают споры по методике отбора проб и испытаний. Европейские стандарты могут предлагать иные схемы. Если в контракте четко прописан ГОСТ 30136-95, то спор решается в пользу российской методики. Это важно для защиты интересов отечественного потребителя при приемке.
Практические рекомендации технолога
На основе многолетнего опыта вот ключевые советы для технологов и специалистов по закупкам. Четко определяйте цель. В техзадании для отдела закупок всегда указывайте не только ГОСТ 30136-95, но и конкретную марку стали, требуемый класс точности, способ охлаждения и требования к упаковке. Фраза «катанка по ГОСТ» недопустима. Правильно: «Катанка 6,5 Ст3пс-БТ-ВО ГОСТ 30136-95, мотки до 1,5 т, связка, антикор».
Усильте входной контроль. Не ограничивайтесь проверкой сертификата. Выборочно взвешивайте мотки для проверки метража. Проверяйте овальность штангенциркулем в нескольких сечениях. Осматривайте каждый моток на предмет перехлестов и рыхлости намотки. Один необученный сотрудник может сделать всю статистику недействительной.
Обращайте внимание на окалину. Если ее слой слишком велик, предусмотрите в техпроцессе операцию травления или дробеструйной обработки перед волочением. Это увеличит стоимость, но спасет от массового брака и простоев. На объекте под Казанью считали — затраты на травление окупились за 16 месяцев за счет роста выхода годного.
Требуйте от поставщика полную информацию. Партия должна сопровождаться сертификатом, где указаны не только химсостав и временное сопротивление, но и способ охлаждения и класс точности. Отсутствие этих данных — повод для пристального внимания к партии. Сомневаетесь? Запросите образцы протоколов испытаний.
На практике часто сталкиваюсь с тем, что проблемы с волочением возникают не из-за нарушения требований ГОСТа, а из-за его неполного прочтения. Заказчик закупил катанку УО вместо ВО, и ее прочность оказалась слишком высокой для существующего оборудования. Или сэкономили, купив кипящую сталь, и получили массу поверхностных дефектов на проволоке. ГОСТ 30136-95 — четкий и рабочий документ. Ваша задача — грамотно и полно переложить его требования в техническое задание и обеспечить качественную приемку. Точка.
Вопросы и ответы
Можно ли использовать катанку обычной точности для тонкой проволоки?
Технически возможно, но не рекомендуется. Повышенные допуски и овальность ведут к неравномерному волочению и росту обрывов. Для ответственных задач берите класс БТ или ВТ. Экономия на классе точности обходится дороже.
Как хранить катанку на складе?
В сухом помещении, на поддонах, без прямого контакта с землей. Мотки не штабелировать выше трех ярусов — нижние могут деформироваться. Консервацию нужно обновлять раз в полгода. Иначе коррозия съест поверхность.
Что делать, если партия не прошла контроль?
Составляется акт о браке. Партия может быть возвращена поставщику, уценена (если дефекты допускают использование в менее ответственных изделиях) или отправлена на сортировку. Решение принимается комиссией на основании акта.
Нужно ли проводить испытания на каждой партии?
Да, выборочные испытания на растяжение и геометрию обязательны для каждой поставляемой партии. Это требование системы менеджмента качества. Пропуск контроля — риск принять некондицию.
Можно ли волочить катанку с поверхностными рисками?
Зависит от глубины. Если риски в пределах допусков на диаметр и не вскрываются при первом переходе — можно. Если глубже — брак. Проверяйте на пробной волочке перед запуском всей партии.
