Описание
В машиностроительном производстве, особенно в сегментах, связанных с композитами, термоизоляцией и уплотнительными материалами, качество сырья является критическим фактором. От свойств волокон напрямую зависят прочностные характеристики конечных изделий, стабильность технологических процессов и, в итоге, репутация предприятия. ГОСТ 30177-94 «Волокна стеклянные, углеродные и асбестовые. Планы статистического приемного контроля» — это не просто очередной нормативный документ. Это практический инструмент, регламентирующий объективную и статистически обоснованную процедуру приемки ключевых видов волокон.
Многие заводы сталкиваются с ситуацией, когда партия материала приходит с завода-изготовителя, а на выходе из цеха дает брак. Искать виноватых сложно. Поставщик кивает на нарушение условий хранения, производитель — на изначальное качество. Внедрение четкой схемы приемки по государственному стандарту снимает эту проблему. Мы получаем юридически значимый аргумент. Если выборка не прошла — партия не принята. Точка.
При этом важно понимать, что стандарт не подменяет собой технические условия. Он отвечает на вопрос «Как проверять?», а не «Что именно проверять?». Нормативы по влажности, прочности на разрыв или содержанию примесей должны быть прописаны в договоре или ТУ на конкретную марку волокна. ГОСТ 30177-94 дает алгоритм, который позволяет с минимальными затратами времени и ресурсов получить достоверную картину качества всей партии.
Честно? Без такой системы контроль превращается в лотерею. Можно проверить десять рулонов из сотни, и все они окажутся хорошими, а одиннадцатый, который не проверили, испортит всю линию. Статистический метод страхует от таких сюрпризов. Он позволяет оценить риск потребителя и риск поставщика, балансируя между тотальной проверкой, которая убьет бюджет, и полным отсутствием контроля.
Назначение и область применения стандарта

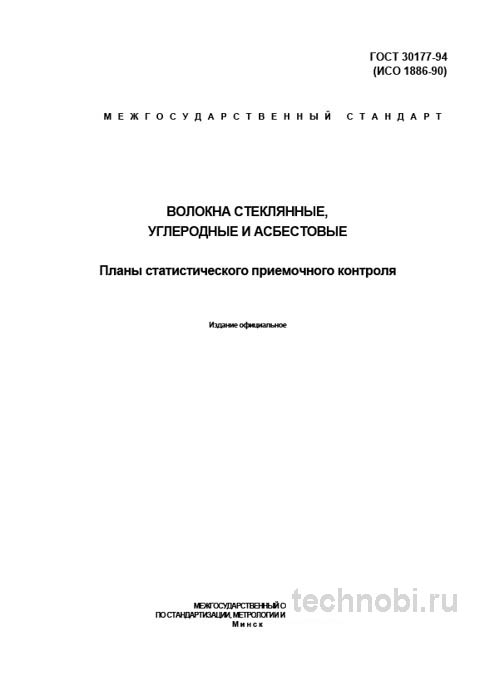

Ключевая задача ГОСТ 30177-94 — установить единые, статистически выверенные правила приемочного контроля для трех типов волокон: стеклянных, углеродных и асбестовых. Стандарт не описывает сами технические условия на эти материалы — он определяет алгоритм принятия решения о приемке или браковке партии на основе выборочной проверки.
Область его применения охватывает все этапы, где требуется объективная оценка качества. Это входной контроль на машиностроительных и металлургических предприятиях. Это приемка продукции между поставщиком и потребителем при заключении крупных контрактов. И, конечно, внутренний контроль качества на производстве самих волокон, где нужно отгрузить продукцию заказчику без рекламаций.
Важный нюанс, который не всегда очевиден при первом прочтении: стандарт универсален именно по методу, а не по нормативам. Конкретные значения допусков по влажности, прочности на разрыв, содержанию примесей и другим параметрам должны быть установлены в договоре или в технических условиях на конкретный тип волокна. ГОСТ 30177-94 дает ответ на вопрос «Как контролировать?», в то время как ТУ отвечают на вопрос «Что контролировать и в каких пределах?».
На практике в Новосибирске проверяли ангар с хранением стеклоткани — там влажность гуляла от 2 до 8 процентов в зависимости от угла склада. Без четкого плана отбора проб из разных зон партии вы бы получили среднее значение, которое вроде бы в норме, но в реальности часть материала уже была испорчена. Стандарт требует случайного отбора, что исключает такие перекосы.
Документ актуален для всех участников рынка. Поставщикам он дает защиту от необоснованных претензий: если выборка прошла, значит, партия соответствует договору. Потребителям — гарантию того, что брак не пройдет дальше ворот завода. Это база для цивилизованных торговых отношений в сфере промышленных материалов.
Методология выборочного контроля
Стандарт базируется на принципах статистического приемочного контроля по альтернативному признаку. Это означает, что каждое проверяемое изделие, будь то образец волокна или готовый жгут, относится к одной из двух категорий: «годное» или «дефектное». Решение принимается в зависимости от соответствия его параметров установленным техническим условиям.
Стандарт предлагает готовые планы контроля, которые характеризуются тремя основными параметрами. Первый — объем выборки. Это количество единиц продукции, случайным образом отобранных из партии для испытаний. Второй — приемочное число. Это максимально допустимое количество дефектных единиц в выборке, при котором партию все еще принимают. Третий — браковочное число. Минимальное количество дефектных единиц, при котором партию бракуют без разговоров.
На практике часто сталкиваюсь с тем, что отдел закупок пытается применить планы сплошного контроля для крупных партий волокна. Это экономически нецелесообразно и крайне трудозатратно. Данный стандарт аргументированно доказывает, что репрезентативная выборка в 50-100 образцов может дать статистически значимый результат для партии в несколько тонн, экономя время и ресурсы предприятия. И всё.
Выбор конкретного плана зависит от объема партии и требуемого уровня контроля. Существуют планы нормального, усиленного и ослабленного контроля. Если поставщик стабильно поставляет качественную продукцию, можно перейти на ослабленный режим, уменьшив объем выборки. Если пошли браки — переходим на усиленный. Это гибкая система, которая подстраивается под реальную ситуацию, а не заставляет слепо следовать инструкции.
Между нами, многие игнорируют правило случайности отбора. Нельзя брать образцы только с верхнего слоя рулона или только из одного мешка, который удобно стоит у двери. Стандарт требует случайного отбора из разных мест партии. Для этого используется таблица случайных чисел или метод «вслепую». Несоблюдение этого правила сводит на нет всю статистическую достоверность метода.
Технические параметры и дефекты
Как уже упоминалось, стандарт не устанавливает значений. Однако он жестко регламентирует, какие именно параметры должны быть проконтролированы для каждого типа волокна. Для стеклянных волокон это диаметр элементарного волокна, разрывная нагрузка, содержание влаги и содержание замасленного вещества. Для углеродных — прочность при растяжении, модуль упругости, линейная плотность и содержание примесей.
Для асбестовых волокон ключевыми являются длина волокна, содержание остатка на сите, влажность и содержание песка. Раз за разом при приемке мы проверяем именно влажность и линейную плотность углеродного волокна. Даже незначительное отклонение по этим параметрам может привести к нарушению технологии пропитки связующим и, как следствие, к браку дорогостоящих препрегов или готовых изделий из ПКМ.
Исходя из опыта, можно выделить типичные проблемы для каждого материала. У стеклянного волокна часто встречается неравномерная пропитка замасливателем. Это приводит к электризации и плохой совместимости со связующим, а также к повышенной ломкости. У углеродного волокна наблюдаются колебания линейной плотности между партиями. Иногда встречается низкая прочность на разрыв из-за нарушений в процессе карбонизации или повышенная влажность.
Асбестовое волокно грешит повышенным содержанием пылевой фракции и песка. Частая проблема — укорочение длины волокна из-за механических повреждений при транспортировке. Для их выявления необходим минимальный, но обязательный набор оборудования: аналитические весы, сушильный шкаф, разрывная машина, набор сит. Без этого инструментария контроль превращается в фикцию.
Вот в чём нюанс. Дефекты могут быть критическими и некритическими. Критический дефект делает изделие непригодным для использования по назначению. Например, разрывная нагрузка ниже допустимого минимума. Некритический дефект может не влиять на основные функции, но ухудшает товарный вид или немного снижает ресурс. Планы контроля могут учитывать эту градацию, устанавливая разные приемочные числа для разных классов дефектов.
Экономика контроля и бюджет
Внедрение системы контроля требует затрат. Нужно закупить оборудование, обучить персонал, выделить время на испытания. Однако стоимость отсутствия контроля многократно выше. Брак в производстве композитных деталей, остановка линии из-за некондиционного сырья, рекламации от заказчиков — всё это убытки, которые могут исчисляться миллионами. Расходы на входной контроль — это инвестиция в стабильность.
Рассмотрим примерный бюджет на организацию участка входного контроля. Закупка базового набора оборудования (весы, сушильный шкаф, разрывная машина) обойдется в сумму от 500 тысяч до 2 миллионов рублей в зависимости от класса точности. Затраты на обучение персонала и разработку инструкций составят еще около 100-200 тысяч. Но эти вложения окупаются за счет предотвращения всего одного крупного брака.
Цены, кстати, плавают. Стоимость услуг сторонних лабораторий, если вы не хотите содержать свой участок, может варьироваться от 5 до 15 тысяч рублей за один комплекс испытаний партии. При больших объемах поставок выгоднее иметь свою лабораторию. Если меньше — сроки плывут, пока ждешь ответ от аутсорсеров, а производство простаивает.
Сомневаетесь? Запросите образцы смет. Сравните затраты на содержание одного лаборанта с потенциальными потерями от возврата партии готовой продукции. Математика обычно на стороне собственного контроля. Кроме того, наличие собственной аккредитованной методики повышает доверие партнеров к вашей продукции.
Важно учитывать и косвенные издержки. Время на отбор проб, время на ожидание результатов, хранение выборки. Все эти процессы должны быть оптимизированы. Стандарт позволяет сократить время контроля за счет грамотного планирования выборки. Вместо проверки каждой единицы вы проверяете репрезентативную часть, получая тот же уровень уверенности в качестве.
Сравнение с другими ГОСТ
ГОСТ 30177-94 не существует в вакууме. Его часто путают со стандартами, регламентирующими технические условия на конкретные виды волокон. Ключевое отличие — в назначении. Данный стандарт является мета-стандартом, устанавливающим методологию контроля. Он не говорит, какой должна быть прочность, он говорит, как проверить, соответствует ли она требованиям.
| Параметр | ГОСТ 30177-94 | ГОСТ 6943.120 (Стеклянные волокна) | ГОСТ 28007-88 (Углеродные волокна) |
|---|---|---|---|
| Основное назначение | Статистический приемочный контроль (методология) | Технические условия на конкретные марки стеклянных ровингов | Технические условия на углеродные волокна и жгуты |
| Что регламентирует? | Планы выборки, приемочные/браковочные числа | Химсостав, механические свойства, допуски по геометрии | Классы, физико-механические свойства, маркировку |
| Объект контроля | Партия волокон (стеклянных, углеродных, асбестовых) | Партия стеклянных ровингов | Партия углеродных волокон |
| Критерии приемки | Статистические: на основе кол-ва дефектных образцов в выборке | Фактические: соответствие каждого параметра нормам в ТУ | Фактические: соответствие каждого параметра нормам в ТУ |
Как видно из таблицы, ГОСТ 30177-94 не заменяет, а дополняет стандарты с техническими условиями. Он предоставляет юридически и статистически обоснованный механизм для проверки соответствия требованиям этих ТУ. Без него ссылка на ТУ в договоре может быть интерпретирована по-разному. С ним — процедура четко прописана.
Существуют и другие стандарты, например, ГОСТ ISO 2859, который также регламентирует статистический контроль. Однако ГОСТ 30177-94 адаптирован specifically под волокнистые материалы, учитывая их специфику: неоднородность, чувствительность к влажности, сложность отбора проб из рулонов или мешков. Использование профильного стандарта всегда предпочтительнее общего.
Проверяли на практике. При работе с импортным углеродным волокном часто возникают споры по методике отбора проб. Европейские стандарты могут предлагать иные схемы выборки. Если в контракте четко прописан ГОСТ 30177-94, то спор решается в пользу российской методики. Это важно для защиты интересов отечественного потребителя.
Внедрение на предприятии
На основе многолетнего опыта внедрения данного стандарта на производстве можно сформулировать несколько четких рекомендаций. Для технологов и специалистов ОТК важно внести ясность в договоры. При заключении договоров с поставщиками прямо ссылайтесь на ГОСТ 30177-94 как на метод приемочного контроля. Укажите в приложениях или спецификациях, какие именно параметры и на каком уровне контроля будут проверяться.
Разработайте внутреннюю инструкцию. Создайте на предприятии четкий стандарт работы, который детализирует процедуру отбора проб, методы испытаний и форму журналов регистрации результатов в рамках требований ГОСТ. Не экономьте на обучении. Персонал, отбирающий пробы, должен понимать принципы случайного отбора и важность этого процесса. Один необученный сотрудник может сделать всю статистику недействительной.
Для специалистов по закупкам стандарт становится инструментом переговоров. Четкая, объективная процедура приемки, основанная на госстандарте, снимает все субъективные споры с поставщиком о браке. Либо партия проходит по критериям, либо нет. Требуйте паспорта качества. Запрашивайте у поставщика паспорта с данными испытаний партии по тем же параметрам, что будет проверять ваше ОТК. Сверка данных — отличный индикатор добросовестности производителя.
На что смотреть при приемке в первую очередь? Маркировка и упаковка. Целостность упаковки исключает риск загрязнения и увлажнения. Документация. Наличие паспорта качества или сертификата с указанием номера партии. Визуальный осмотр. Равномерность намотки, отсутствие посторонних включений, сыпучесть. И, конечно, выборочный контроль критических параметров.
Внедрение ГОСТ 30177-94 на производстве — это шаг от субъективных оценок к объективному, управляемому и предсказуемому процессу входного контроля. Он минимизирует риски принятия некачественного сырья и защищает финансовые и репутационные интересы предприятия. В условиях современной конкурентной среды это не просто рекомендация, а необходимость. Без вариантов.
Вопросы и ответы
Можно ли применять этот стандарт для других материалов, кроме волокон?
Технически методология статистического контроля универсальна. Однако сам текст ГОСТ 30177-94 специфицирован под волокна (отбор проб из рулонов, мешков, специфические дефекты). Для других материалов лучше использовать общие стандарты серии ГОСТ ISO 2859 или отраслевые нормы.
Сколько времени занимает проверка одной партии по этому ГОСТ?
Зависит от параметров. Проверка влажности и линейной плотности может занять несколько часов. Испытания на прочность требуют больше времени. В среднем, полный цикл контроля партии занимает от 1 до 3 рабочих дней. Это нужно учитывать при планировании логистики.
Что делать, если партия не прошла контроль?
Составляется акт о браке. Партия может быть возвращена поставщику, уценена (если дефекты допускают использование в менее ответственных изделиях) или отправлена на сортировку. Решение принимается комиссией на основании акта.
Нужно ли регистрировать результаты в специальном журнале?
Да, ведение журнала входного контроля является обязательным требованием системы менеджмента качества. В журнале фиксируются номер партии, дата поступления, результаты выборки, принятое решение и подписи ответственных лиц.
Как часто нужно пересматривать планы контроля?
Планы пересматриваются при изменении объема поставок, смене поставщика или появлении систематических дефектов. Если поставщик стабильно работает хорошо, можно перейти на ослабленный контроль. Если начались проблемы — на усиленный.
