Описание
В машиностроительном производстве, особенно в сегментах, связанных с изоляцией, фильтрацией или производством композитов, стекловолокнистые маты — материал повседневного спроса. Их ключевой параметр — поверхностная плотность — напрямую влияет на все последующие технологические операции и конечные свойства изделия. ГОСТ 30053-93 «Стекловолокно. Маты. Метод определения массы на единицу площади» является тем фундаментальным документом, который регламентирует порядок контроля этого критически важного показателя. В данном обзоре мы разберем стандарт не как сухую теорию, а через призму его практического применения в цеху.
Многие предприятия сталкиваются с ситуацией, когда партия матов приходит с завода-изготовителя, а на выходе из формовочного участка дает брак по толщине или прочности. Искать виноватых сложно. Поставщик кивает на нарушение условий хранения, производитель — на изначальное качество. Внедрение четкой схемы приемки по государственному стандарту снимает эту проблему. Мы получаем юридически значимый аргумент. Если выборка не прошла — партия не принята. Точка.
При этом важно понимать, что стандарт не подменяет собой технические условия на конкретные изделия. Он отвечает на вопрос «Как измерять?», а не «Какая должна быть плотность?». Нормативы по целевым значениям массы должны быть прописаны в договоре или в ТУ предприятия. ГОСТ 30053-93 дает алгоритм, который позволяет с минимальными затратами времени и ресурсов получить достоверную картину качества всей партии рулонов.
Честно? Без такой системы контроль превращается в лотерею. Можно проверить десять рулонов из сотни, и все они окажутся хорошими, а одиннадцатый, который не проверили, испортит всю партию деталей. Статистический метод страхует от таких сюрпризов. Он позволяет оценить риск потребителя и риск поставщика, балансируя между тотальной проверкой, которая убьет бюджет, и полным отсутствием контроля.
В Перми на одном из заводов проверяли партию матов для теплоизоляции трубопроводов — там плотность гуляла от 300 до 450 грамм на квадрат в зависимости от места отбора проб. Без четкого плана отбора образцов из разных зон партии вы бы получили среднее значение, которое вроде бы в норме, но в реальности часть материала уже была непригодна для использования под нагрузкой. Стандарт требует случайного отбора, что исключает такие перекосы.
Назначение и область применения стандарта

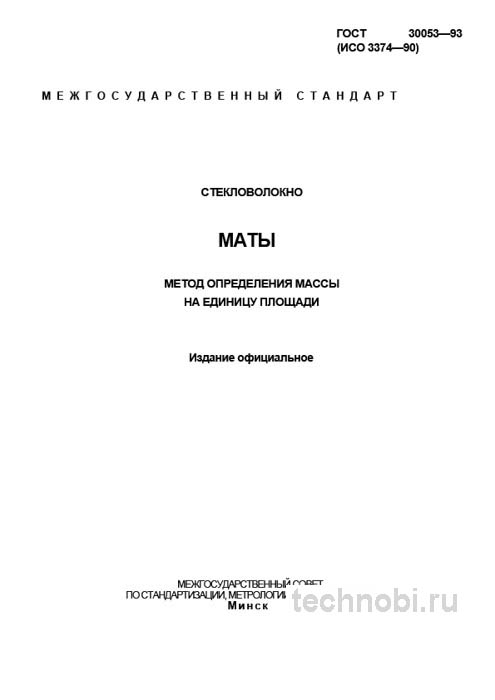

ГОСТ 30053-93 устанавливает единую методику определения массы стекловолокнистого мата, приходящейся на один квадратный метр площади. Это необходимо для приемочного контроля, где происходит сверка заявленных поставщиком характеристик с фактическими. Отклонения ведут к браку продукции или нарушению технологического процесса, что в серийном производстве недопустимо. Каждый грамм на счету.
Также стандарт критически важен для технологического планирования. Расчет норм расхода материала, проектирование оснастки и пресс-форм, где толщина и объем укладки напрямую зависят от плотности мата, невозможны без точных данных. Если вы ошибетесь в плотности на десять процентов, форма может не закрыться или деталь получится слишком тяжелой. Это прямые убытки.
Обеспечение стабильности качества — еще одна задача документа. Постоянный внутренний контроль по единому алгоритму позволяет отслеживать деградацию качества на ранних этапах. Вы видите тренд еще до того, как брак пойдет в серию. Это экономит нервы и деньги. Между нами, многие об этом забывают.
Стандарт применим ко всем типам матов на основе стеклянных волокон. Холсты прошивные, на связующих и так далее, используемые в качестве тепло- и звукоизоляции, а также для производства стеклопластиков. Универсальность метода позволяет использовать его на любом предприятии, от маленького цеха до крупного комбината. Не нужно придумывать велосипед.
Документ актуален для всех участников рынка. Поставщикам он дает защиту от необоснованных претензий: если выборка прошла, значит, партия соответствует договору. Потребителям — гарантию того, что брак не пройдет дальше ворот цеха. Это база для цивилизованных торговых отношений в сфере строительных и промышленных материалов. И всё.
Важно понимать, что метод не подходит для тканей или ровингов. Для них существуют другие нормативы. Путать их нельзя. Ошибка в выборе стандарта измерения может привести к неверным выводам о качестве материала. Всегда проверяйте, какой именно продукт вы тестируете. Мат — это одно, ткань — совсем другое.
Подготовка образцов и условия
Методика, описанная в стандарте, классическая, но ее надежность проверена годами. Она основана на взвешивании образцов заданной площади с последующим пересчетом на квадратный метр. Кажется просто. Но дьявол кроется в деталях. Именно на этапе подготовки совершается большинство ошибок.
Стандарт предписывает отбирать не менее пяти проб из разных мест рулона или пачки. Важный нюанс, который не всегда очевиден при беглом чтении: края мата должны быть обрезаны на расстоянии не менее 100 мм от кромки. На практике кромка часто имеет повышенную плотность из-за особенностей формирования рулона на производственной линии, и ее включение в образец даст значительную погрешность. Так-то да.
Размер вырезаемого образца должен быть не менее 320 см², что соответствует, например, квадрату 18х18 см. На практике часто сталкиваюсь с тем, что лаборатории пренебрегают расчетом площади и используют готовые шаблоны-трафареты, что ускоряет процесс и минимизирует ошибку измерения геометрии. Это разумный компромисс, если трафарет калиброван.
Инструмент для резки должен быть острым. Ножницы, резаки, специальные высечки. Главное — не выдергивать волокна. Мохнатые края исказят реальную площадь и, соответственно, расчетную плотность. Если край лохматится, вы теряете материал, который должен был быть weighed. Результат будет занижен. Это элементарная физика.
Образцы должны быть маркированы. Чтобы не перепутать, откуда взят каждый кусок. Номер рулона, место отбора, дата. Без этого протокол испытаний не имеет силы. В суде или при арбитраже бумажка без подписей и маркировки — просто мусор. Учитывайте это при организации документооборота.
Вот в чём нюанс. Если мат многослойный или имеет покрытие, нужно решать, взвешивать ли всё вместе или разделять. Стандарт говорит о мате в целом. Но если связующее отслаивается, это уже дефект структуры. Фиксируйте это в акте. Цифры цифрами, но визуальный контроль никто не отменял.
Проведение измерений и взвешивание
Каждый образец взвешивается с погрешностью не более 0,1%. Масса пересчитывается на площадь 1 м². Ключевое условие — кондиционирование образцов перед взвешиванием. Стандарт требует выдерживать их при температуре 25 ± 5 °C и относительной влажности воздуха не более 10% в течение 1 часа. Это критически важно для гидрофобизированных матов, которые могут абсорбировать влагу из воздуха и показывать завышенную массу.
Раз за разом при приемке мы проверяем не только среднее арифметическое значение, но и разброс показателей между образцами. Сильный разброс — прямой показатель неравномерности распределения волокна по площади мата, что является серьезным дефектом, ведущим к образованию слабых мест в готовом изделии. Равномерность важнее средней цифры.
Весы должны быть поверены. Это тривиально, но часто игнорируется. Погрешность весов — главный источник ошибки. Включите их регулярную поверку в график работы ОТК. Если весы врут на грамм, на масштабах партии это тонны отклонений. Проверять нужно перед каждой серией измерений. Используются калибровочные гири.
Окружающая среда в лаборатории тоже имеет значение. Сквозняки, вибрации от оборудования nearby — всё это влияет на показания высокоточных весов. Выделите отдельный стол, желательно с антивибрационной подушкой. Казалось бы, мелочь. Но для точности 0,1% это критично. Не ставьте весы рядом с прессом или вентиляцией.
Запись результатов должна быть мгновенной. Не надейтесь на память. Журнал испытаний, электронная таблица — не важно. Главное, чтобы данные были зафиксированы сразу. Человеческий фактор работает против вас. Забыли записать — перепутали образцы — получили неверный вывод. Автоматизируйте процесс, если есть возможность.
Между нами, многие лаборатории ленятся ждать час кондиционирования. Привезли образец — сразу взвесили. Это ошибка. Влажность воздуха в цехе и в складе разная. Мат мог отлежаться в сыром углу. Дайте ему прийти в норму. Иначе вы измеряете воду, а не стекловолокно. Точка.
Оборудование и бюджет лаборатории
Внедрение системы контроля требует затрат. Нужно закупить оборудование, обучить персонал, выделить время на испытания. Однако стоимость отсутствия контроля многократно выше. Брак в производстве композитов, остановка линии из-за некондиционного сырья, рекламации от заказчиков — всё это убытки. Расходы на входной контроль — это инвестиция в стабильность.
Рассмотрим примерный бюджет на организацию участка входного контроля материалов. Закупка базового набора оборудования — весы аналитические, шаблоны для вырезки, климатическая камера или шкаф для кондиционирования — обойдется в сумму от 300 тысяч до 1 миллиона рублей в зависимости от класса точности. Затраты на обучение персонала и разработку инструкций составят еще около 100-200 тысяч.
Цены, кстати, плавают. Стоимость услуг сторонних лабораторий может варьироваться от 3 до 10 тысяч рублей за один комплекс испытаний партии. При больших объемах поставок выгоднее иметь свою лабораторию. Если меньше — сроки плывут, пока ждешь ответ от аутсорсеров, а производство простаивает. Считайте экономику сами.
Сомневаетесь? Запросите образцы смет на переработку. Сравните затраты на закупку более дорогого, но качественного мата с потерями от брака при работе с дешевым аналогом. Математика обычно на стороне качества. Кроме того, стабильное сырье позволяет оптимизировать техпроцесс и снизить расход связующих. Это прямая экономия.
Важно учитывать и косвенные издержки. Время на отбор проб, время на ожидание результатов, хранение выборки. Все эти процессы должны быть оптимизированы. Стандарт позволяет сократить время контроля за счет грамотного планирования выборки. Вместо проверки каждого рулона вы проверяете репрезентативную часть, получая тот же уровень уверенности в качестве.
Окупаемость собственной лаборатории обычно наступает через 18-24 месяца при активном производстве. Но это зависит от объемов входного сырья. Для мелких партий проще договариваться с поставщиком о предоставлении протоколов. Но доверять слепо нельзя. Выборочная перепроверка все равно нужна. Хотя бы раз в квартал.
При заказе оборудования важно учитывать сроки поставки. Стандартные весы есть в наличии. Специализированные климатические камеры могут идти месяцами. Простой из-за ожидания прибора может уничтожить всю экономию от низкой цены самого прибора. Всегда уточняйте наличие на складе поставщика. И фиксируйте сроки в договоре.
Сравнение с другими стандартами
ГОСТ 30053-93 не существует в вакууме. Для понимания его места в системе нормативной документации полезно сравнить его со смежными стандартами, регулирующими свойства стекловолокнистых материалов. Это поможет избежать путаницы при составлении технических заданий.
| Параметр | ГОСТ 30053-93 (Маты) | ГОСТ 464-2018 (Ткани) | ГОСТ 17177-94 (Теплоизоляционные) |
|---|---|---|---|
| Основное назначение | Определение поверхностной плотности | Определение поверхностной и линейной плотности | Комплекс методов (плотность, теплопроводность) |
| Объект контроля | Маты стекловолокнистые | Ткани, ровницы, жгуты, пряжа | Рулонные и плитные теплоизоляционные материалы |
| Типовые допуски на плотность | Обычно ±10% от номинала | Более жесткие, ±5% и менее | Зависит от типа материала, до ±15% |
| Ключевая особенность | Акцент на отбор проб с исключением кромки | Методы определения плотности основы и утка | Учет сжимаемости при измерении толщины |
Как видно из таблицы, ГОСТ 30053-93 — это узконаправленный, точечный стандарт для конкретного вида продукции. В то время как ГОСТ 17177-94 охватывает более широкий спектр материалов и свойств, но его методы измерения плотности для матов могут быть менее точными из-за учета сжимаемости. Для тканей, где точность и однородность выше, применяется отдельный, более строгий стандарт.
Существуют и зарубежные аналоги, например, стандарты ISO или ASTM. Они часто более детализированы в вопросах допусков и методов испытаний. Однако ГОСТ 30053-93 адаптирован под отечественную практику производства и приемки. Использование профильного стандарта всегда предпочтительнее для работы внутри страны. Протоколы будут понятнее.
Проверяли на практике. При работе с импортными матами часто возникают споры по методике отбора проб. Европейские стандарты могут предлагать иные схемы кондиционирования. Если в контракте четко прописан ГОСТ 30053-93, то спор решается в пользу российской методики. Это важно для защиты интересов отечественного потребителя при приемке.
Ну, вы поняли. Главное — не смешивать методы. Нельзя мерить мат методами для ткани. Структура разная, поведение под нагрузкой разное. Ошибка в выборе стандарта приведет к неверным данным. А дальше пойдет брак в производстве. Поэтому внимательно читайте назначение документа перед применением.
Практические рекомендации и приемка
На основе многолетнего опыта работы с материалом и его приемки сформулирую четкие рекомендации. Закрепите методику во внутренней документации. Внесите в техпроцесс приемки все тонкости: размер трафарета, требования к инструменту, время кондиционирования. Это исключит разночтения между контролерами. Порядок любит бумагу.
Проводите выборочный контроль каждого паллета или рулона. Не ограничивайтесь проверкой одного рулона из партии. Неравномерность — частая проблема, и ее можно выявить только увеличением выборки. Если партия большая, берите образцы из начала, середины и конца поставки. Так надежнее.
Визуальная оценка первична. Прежде чем резать образцы, раскатайте рулон на 2-3 метра. Ищите полосы, уплотнения, посторонние включения. Глаз видит то, что весы не покажут. Комки связующего, пятна грязи — всё это брак. Даже если плотность в норме. Не ленитесь смотреть.
Требуйте от поставщика паспорт качества с протоколом испытаний по ГОСТ 30053-93. Это смещает ответственность за соответствие заявленным параметрам на производителя и служит основанием для рекламации. Нет бумажки — нет приемки. Жестко, но справедливо. Это дисциплинирует поставщиков.
Калибруйте весы. Тривиально, но часто игнорируется. Погрешность весов — главный источник ошибки. Включите их регулярную поверку в график работы ОТК. Один раз в год — минимум. Если весы стоят в цеху, где много пыли, чаще. Механика не любит грязь.
На практике часто сталкиваюсь с тем, что заказчики пренебрегают проверкой влажности материала. Если мат поставлялся в неподходящих условиях, под дождем или в сыром кузове, данные взвешивания будут нерепрезентативны. Требуйте дополнительной просушки образцов до постоянной массы, хотя стандарт это прямо не регламентирует. Лучше перестраховаться.
ГОСТ 30053-93 — это не бюрократическая формальность, а эффективный и проверенный инструмент контроля входа. Его грамотное применение на практике позволяет отсекать некачественный материал, снижая технологические риски и брак на последующих операциях, будь то пропитка смолами или формование. Внимание к деталям его исполнения — признак технологической зрелости производства. Без вариантов.
Вопросы и ответы
Можно ли использовать бытовые весы для измерений?
Нет, требуется точность 0,1%. Бытовые весы дают погрешность в граммах, что недопустимо для образцов массой в несколько грамм. Нужны аналитические весы с поверкой. Иначе данные не будут иметь юридической силы.
Сколько образцов нужно брать из одного рулона?
Стандарт требует не менее пяти проб из разных мест партии. Если партия состоит из одного рулона, берите пять образцов из разных мест этого рулона. Не режьте все из одного края. Это исказит статистику.
Что делать, если плотность не совпадает с паспортом?
Если отклонение превышает допуск, указанный в ТУ или договоре, составляется акт о браке. Партия может быть возвращена или уценена. В пределах допуска — принимается. Но стоит сообщить поставщику о тренде.
Нужно ли сушить образцы перед взвешиванием?
Стандарт требует кондиционирования при определенной влажности. Сушка до постоянной массы может потребоваться, если есть подозрение на сильное увлажнение. Но это уже отклонение от базовой методики. Фиксируйте это в протоколе.
Как хранить образцы после испытаний?
Обычно они не хранятся долго. Но если нужен арбитраж, сохраните образцы в сухом месте в маркированных пакетах. Срок хранения оговаривается в договоре. Обычно это 30 дней. Потом можно утилизировать.
