Описание
В машиностроительном производстве, особенно в сегментах, связанных с штамповкой, гибкой и изготовлением ответственных узлов, качество исходного металла — это фундамент. Одним из ключевых показателей, напрямую влияющих на технологичность и отсутствие брака в цехе, является пластичность. Для ее оценки у тонколистовых материалов и лент толщиной менее 2,5 мм существует узкоспециализированный, но крайне важный метод — испытание на изгиб навивкой. Именно его регламентирует ГОСТ 30003-93. Многие заводы сталкиваются с ситуацией, когда партия металла приходит с комбината, а на выходе из гибочного станка дает трещины. Искать виноватых сложно. Поставщик кивает на нарушение режимов гибки, производитель — на изначальное качество. Внедрение четкой схемы приемки по государственному стандарту снимает эту проблему. Мы получаем юридически значимый аргумент. Если выборка не прошла — партия не принята. Точка.
При этом важно понимать, что стандарт не подменяет собой технические условия на конкретные марки стали. Он отвечает на вопрос «Как проверять пластичность?», а не «Какой должен быть предел текучести?». Нормативы по механическим свойствам должны быть прописаны в договоре или в ГОСТ на марку стали. ГОСТ 30003-93 дает алгоритм, который позволяет с минимальными затратами времени и ресурсов получить достоверную картину качества всей партии листов или лент. Честно? Без такой системы контроль превращается в лотерею. Можно проверить десять листов из сотни, и все они окажутся хорошими, а одиннадцатый, который не проверили, испортит всю партию деталей. Статистический метод страхует от таких сюрпризов.
В Новосибирске на одном из заводов проверяли партию холоднокатаной стали для корпусов приборов — там пластичность гуляла от партии к партии. Без четкого плана отбора образцов из разных зон рулона вы бы получили среднее значение, которое вроде бы в норме, но в реальности часть материала уже была непригодна для глубокой вытяжки. Стандарт требует случайного отбора, что исключает такие перекосы. Это критически важно, когда на кону стоят крупные затраты на производство. Ошибка в выборе материала может обойтись дорого. Вот в чём нюанс.
Документ актуален для всех участников рынка. Поставщикам он дает защиту от необоснованных претензий: если выборка прошла, значит, партия соответствует договору. Потребителям — гарантию того, что брак не пройдет дальше ворот цеха. Это база для цивилизованных торговых отношений в сфере металлопроката. Особенно когда речь идет о тонких лентах, где разброс свойств может быть существенным. И всё.
Назначение и область применения стандарта

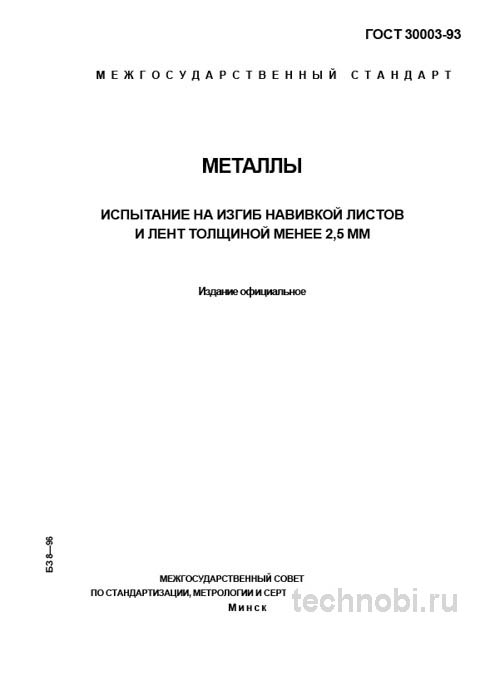

ГОСТ 30003-93 устанавливает унифицированную методику определения способности металлов, их сплавов и готовых изделий к пластической деформации при изгибе навивкой вокруг оправки определенного диаметра. В отличие от статических испытаний на растяжение, которые дают количественные показатели, этот метод является качественным и наглядным. Его основная область применения — входной и операционный контроль качества на предприятиях-изготовителях металлопродукции и на машиностроительных заводах-потребителях. Стандарт незаменим для оценки пригодности материала для сложных операций гибки и вытяжки.
Также метод используется для оценки качества термической обработки, например отжига готового проката. Если металл не доотожжен, он будет хрупким. Навивка это сразу покажет. Еще один важный аспект — отсутствие дефектов, связанных с повышенной хрупкостью, таких как наклеп или обезуглероживание. Эти проблемы не всегда видны глазу, но проявляются при деформации. Стандарт помогает их выявить до того, как металл пойдет в работу. Это экономит время и ресурсы предприятия.
Важный нюанс, который не всегда очевиден при чтении самого документа: метод не предназначен для определения точных механических характеристик. Его сила — в скорости и демонстративности. Он отвечает на вопрос «соответствует ли эта партия материала заявленным технологическим свойствам?», а не «каково точное значение относительного удлинения?». Для точных цифр есть другие испытания. Здесь же мы проверяем технологичность. Это разные вещи. Ну, вы поняли.
Область применения охватывает тонколистовой прокат, ленты, полосы толщиной до 2,5 мм. Для более толстых материалов используются другие методы, например изгиб до заданного угла. Путать их нельзя. Ошибка в выборе метода контроля может привести к неверным выводам о качестве материала. Всегда проверяйте толщину образца перед выбором методики. Если толщина больше 2,5 мм, этот стандарт не подходит. Это ограничение нужно знать.
Документ также регламентирует требования к оборудованию и оснастке. Установка для навивки должна обеспечивать плавное приложение усилия. Заедание образца или его перекос — источник ложных результатов. Поэтому состояние оборудования тоже подлежит контролю. Регулярная поверка оснастки — обязательная процедура. Без этого протокол испытаний не имеет силы. В суде или при арбитраже бумажка без подтверждения исправности оборудования — просто мусор. Учитывайте это при организации документооборота.
Подготовка образцов и геометрия
Суть метода, регламентированного стандартом, заключается в навивке испытуемой полосы на оправку заданного диаметра вплотную виток к витку с последующей визуальной оценкой целостности образца. Кажется просто. Но дьявол кроется в деталях. Именно на этапе подготовки совершается большинство ошибок. Стандарт предъявляет четкие требования к образцам. Они должны быть вырезаны вдоль или поперек направления прокатки. Что обязательно указывается в протоколе. Свойства металла вдоль и поперек прокатки могут отличаться. Это анизотропия. Игнорировать её нельзя.
Ширина образца должна быть не менее 20 мм. Длина — достаточная для навивки не менее 5 полных витков. Кромки должны быть очищены от заусенцев. Так как концентратор напряжения может привести к преждевременному разрушению и некорректным результатам. Если край лохматится, вы получите трещину не из-за плохого металла, а из-за плохой подготовки. Это элементарная физика. Инструмент для резки должен быть острым. Ножницы, гильотины, фрезы. Главное — не деформировать кромку в процессе резки.
На практике часто сталкиваюсь с тем, что лаборанты пренебрегают очисткой кромок. Берут образец сразу после резки и крутят. Потом пишут в акте «хрупкость». А на самом деле просто заусенец стал очагом трещины. Это человеческий фактор. Стандарт требует чистоты эксперимента. Образцы должны быть маркированы. Чтобы не перепутать, откуда взят каждый кусок. Номер партии, направление прокатки, дата. Без этого протокол испытаний не имеет силы. В суде или при арбитраже бумажка без подписей и маркировки — просто мусор.
Вот в чём загвоздка. Если материал имеет покрытие, например оцинковку, нужно решать, оценивать ли целостность покрытия. Стандарт говорит о целостности образца. Но если покрытие трескается, а металл цел — это тоже дефект для некоторых задач. Фиксируйте это в акте. Цифры цифрами, но визуальный контроль никто не отменял. Особенно если речь идет о коррозионной стойкости. Трещина в цинке — путь для ржавчины.
Между нами, многие лаборатории ленятся выдерживать направление резки. Режут как удобнее. Это ошибка. Свойства вдоль волокон и поперек могут различаться на 10-15 процентов. Для ответственных деталей это критично. Дайте образцу прийти в норму. Иначе вы измеряете не металл, а свои ошибки. Точка.
Оборудование и бюджет лаборатории
Внедрение системы контроля требует затрат. Нужно закупить оборудование, обучить персонал, выделить время на испытания. Однако стоимость отсутствия контроля многократно выше. Брак в производстве штампованных деталей, остановка линии из-за некондиционного сырья, рекламации от заказчиков — всё это убытки. Расходы на входной контроль — это инвестиция в стабильность. Рассмотрим примерный бюджет на организацию участка входного контроля металла. Закупка базового набора оборудования — установка для навивки, набор оправок, измерительный инструмент — обойдется в сумму от 200 тысяч до 800 тысяч рублей в зависимости от класса точности.
Затраты на обучение персонала и разработку инструкций составят еще около 100-200 тысяч. Но эти вложения окупаются за счет предотвращения всего одного крупного брака. Цены, кстати, плавают. Стоимость услуг сторонних лабораторий может варьироваться от 2 до 8 тысяч рублей за один комплекс испытаний партии. При больших объемах поставок выгоднее иметь свою лабораторию. Если меньше — сроки плывут, пока ждешь ответ от аутсорсеров, а производство простаивает. Считайте экономику сами.
Сомневаетесь? Запросите образцы смет на переработку. Сравните затраты на закупку более дорогого, но качественного металла с потерями от брака при работе с дешевым аналогом. Математика обычно на стороне качества. Кроме того, стабильное сырье позволяет оптимизировать техпроцесс и снизить расход инструмента. Это прямая экономия. Важно учитывать и косвенные издержки. Время на отбор проб, время на ожидание результатов, хранение выборки. Все эти процессы должны быть оптимизированы.
Стандарт позволяет сократить время контроля за счет грамотного планирования выборки. Вместо проверки каждого листа вы проверяете репрезентативную часть, получая тот же уровень уверенности в качестве. Окупаемость собственной лаборатории обычно наступает через 18 месяцев при активном производстве. Но это зависит от объемов входного сырья. Для мелких партий проще договариваться с поставщиком о предоставлении протоколов. Но доверять слепо нельзя. Выборочная перепроверка все равно нужна. Хотя бы раз в квартал.
При заказе оборудования важно учитывать сроки поставки. Стандартные оправки есть в наличии. Специализированные установки могут идти месяцами. Простой из-за ожидания прибора может уничтожить всю экономию от низкой цены самого прибора. Всегда уточняйте наличие на складе поставщика. И фиксируйте сроки в договоре. Штрафы за просрочку должны быть реальными, а не символическими. Так-то да.
Диаметр оправки — это главная переменная величина. Он устанавливается в технической документации на продукцию и рассчитывается исходя из толщины образца и требуемой относительной деформации. Классическое соотношение: диаметр равен коэффициенту умноженному на толщину. Где коэффициент определяет строгость испытания. Например, навивка на оправку, равную толщине, или в два раза толще. Это нужно знать технологу. Ошибка в выборе оправки сделает испытание бессмысленным.
Критерии оценки и дефекты
Основной критерий приемки — отсутствие на наружной поверхности навитой спирали трещин, надрывов или расслоений, видимых невооруженным глазом. Стандарт допускает наличие незначительных дефектов на кромках, если они не распространяются на ширину более 50 процентов от общей и не превышают 1 мм в глубину. Это критически важный момент для интерпретации. На практике часто сталкиваюсь с ситуациями, когда поставщик и получатель по-разному трактуют мелкие краевые надрывы. Во избежание конфликтов, условия приемки должны быть жестко прописаны в технических условиях на конкретную продукцию или в договоре поставки, с отсылкой к данному ГОСТу.
Раз за разом при приемке мы проверяем не только сам образец, но и состояние оправки. Ее рабочая поверхность должна быть гладкой, без задиров и следов износа, которые могут инициировать трещину. Если на оправке есть царапина, она отпечатается на металле. И вы решите, что металл бракованный. А на самом деле бракован инструмент. Поэтому поверка оснастки — обязательная процедура. Без этого протокол испытаний не имеет силы. В суде или при арбитраже бумажка без подтверждения исправности оборудования — просто мусор.
Наиболее вероятные дефекты и их причины нужно знать в лицо. Поперечные трещины по всей ширине — явный признак недостаточной пластичности материала. Причины: неправильный режим отжига, повышенное содержание вредных примесей, наклеп. Надрывы по кромкам — частая проблема. Может быть вызвана как микротрещинами от ножевой резки, так и повышенной хрупкостью края из-за обезуглероживания. Расслоение — очень опасный дефект, говорящий о нарушениях в металлургическом процессе. Неметаллические включения, ликвация. Это уже брак производства металла.
Температура проведения испытаний тоже имеет значение. Испытания проводятся при комнатной температуре. Однако если производство работает в неотапливаемом цехе зимой, результаты для некоторых марок сталей могут быть хуже. Этот фактор нужно контролировать. Холодный металл более хрупкий. Это физика. Нельзя требовать одинаковых результатов летом и зимой без учета температуры. Ну, вы поняли.
Визуальная оценка первична. Прежде чем крутить образец, осмотрите его. Глубокая окалина, риски от валков могут быть причиной последующего разрушения, и это уже претензия к поверхности, а не к пластичности. Не ленитесь смотреть. Глаз видит то, что машина не покажет. Комки окалины, пятна ржавчины — всё это брак. Даже если навивка прошла успешно. Поверхность влияет на дальнейшую эксплуатацию.
Сравнение с другими методами
ГОСТ 30003-93 не существует в вакууме. Часто возникает вопрос: когда применять его, а когда — другие методы контроля изгибом. Ключевое отличие — в характере деформации. Навивка предполагает знакопеременное изгибающее напряжение, что является более жестким испытанием по сравнению с одноразовым изгибом. Выбор метода всегда должен определяться технологическим процессом, для которого предназначен металл. Если это изготовление пружинящих элементов или сложная радиальная гибка — безусловно, навивка. Если простая гибка уголка на 90 градусов — достаточно испытания по ГОСТ 14019.
| Параметр | ГОСТ 30003-93 (навивка) | ГОСТ 14019-2005 (изгиб до угла) |
|---|---|---|
| Назначение | Оценка способности к знакопеременной деформации | Оценка способности к одноразовому изгибу |
| Область применения | Тонкие листы и ленты до 2,5 мм | Прокат широкого диапазона толщин |
| Характер нагрузки | Многоцикловая, знакопеременная | Одноцикловая, статическая |
| Критерий оценки | Отсутствие разрушения после навивки в спираль | Отсутствие разрушения после изгиба до угла |
| Строгость испытания | Более высокая, моделирует сложные условия | Менее строгая, базовая проверка |
Как видно из таблицы, методы дополняют друг друга. Для тонких лент, идущих на сложную штамповку, навивка обязательна. Для толстых листов, идущих на конструкции, достаточно изгиба на угол. Путать их нельзя. Ошибка в выборе метода контроля может привести к неверным выводам о качестве материала. Всегда проверяйте толщину образца перед выбором методики. Если толщина больше 2,5 мм, этот стандарт не подходит. Это ограничение нужно знать.
Существуют и зарубежные аналоги, например, стандарты ISO или ASTM. Они часто более детализированы в вопросах допусков и методов испытаний. Однако ГОСТ 30003-93 адаптирован под отечественную практику производства и приемки. Использование профильного стандарта всегда предпочтительнее для работы внутри страны. Протоколы будут понятнее. Проверяли на практике. При работе с импортным металлом часто возникают споры по методике отбора проб. Европейские стандарты могут предлагать иные схемы. Если в контракте четко прописан ГОСТ 30003-93, то спор решается в пользу российской методики.
Это важно для защиты интересов отечественного потребителя при приемке. Ну, вы поняли. Главное — не смешивать методы. Нельзя мерить толстый лист методами для тонкой ленты. Структура разная, поведение под нагрузкой разное. Ошибка в выборе стандарта приведет к неверным данным. А дальше пойдет брак в производстве. Поэтому внимательно читайте назначение документа перед применением. Без вариантов.
Практические рекомендации технолога
На основе многолетнего опыта работы с тонколистовым прокатом сформулирую четкие рекомендации для технологов и специалистов по закупкам. Что проверять при приемке товара. Наличие протокола испытаний. Убедитесь, что завод-изготовитель провел испытания по ГОСТ 30003-93 и указал в протоколе диаметр оправки, направление резки образцов и однозначный результат. Выдержал или не выдержал. Выборочный контроль. Никогда не пропускайте партию без выборочной проверки. Отберите 1-2 листа или рулона из партии и проведите испытание на своем участке контроля качества. Это страхует от случайной поставки некондиции.
Визуальный осмотр. Перед испытанием осмотрите образец. Глубокая окалина, риски от валков могут быть причиной последующего разрушения, и это уже претензия к поверхности, а не к пластичности. Не ленитесь смотреть. Глаз видит то, что машина не покажет. Комки окалины, пятна ржавчины — всё это брак. Даже если навивка прошла успешно. Поверхность влияет на дальнейшую эксплуатацию. Требуйте от поставщика паспорт качества с протоколом испытаний. Это смещает ответственность за соответствие заявленным параметрам на производителя и служит основанием для рекламации. Нет бумажки — нет приемки. Жестко, но справедливо.
Калибруйте оборудование. Тривиально, но часто игнорируется. Погрешность оснастки — главный источник ошибки. Включите их регулярную поверку в график работы ОТК. Один раз в год — минимум. Если оборудование стоит в цеху, где много пыли, чаще. Механика не любит грязь. На практике часто сталкиваюсь с тем, что заказчики пренебрегают проверкой состояния оправок. Если на оправке есть задиры, данные испытаний будут нерепрезентативны. Требуйте замены оснастки при малейших признаках износа. Лучше перестраховаться.
Внедрение ГОСТ 30003-93 в систему входного контроля — это не бюрократия, а эффективный инструмент снижения производственных рисков. Он позволяет быстро и наглядно отсечь некачественный материал, который в противном случае привел бы к массовому браку на штамповочных прессах и гибочных станках с ЧПУ, простоям и финансовым потерям. Внимание к деталям его исполнения — признак технологической зрелости производства. Расходы на контроль окупаются стабильностью процесса. Это инвестиция в надежность. И всё.
Вопросы и ответы
Можно ли использовать старые оправки для испытаний?
Только если они прошли поверку и не имеют следов износа. Царапины или задиры на рабочей поверхности недопустимы. Они могут инициировать трещину на образце. Лучше использовать новую оснастку для ответственных партий. Это сэкономит нервы при спорах с поставщиком.
Сколько образцов нужно брать из одного рулона?
Стандарт требует не менее пяти проб из разных мест партии. Если партия состоит из одного рулона, берите пять образцов из разных мест этого рулона. Не режьте все из одного края. Это исказит статистику. Начало, середина, конец — так надежнее.
Что делать, если образец треснул при навивке?
Если трещина вышла за пределы допусков на кромках, составляется акт о браке. Партия может быть возвращена или уценена. В пределах допуска — принимается. Но стоит сообщить поставщику о тренде. Возможно, проблема в партии.
Нужно ли смазывать оправку перед испытанием?
Стандарт не требует смазки, если иное не указано в ТУ. Сухое трение может повлиять на результат. Но обычно навивка делается без смазки для чистоты эксперимента. Фиксируйте это в протоколе. Чтобы можно было повторить.
Как хранить образцы после испытаний?
Обычно они не хранятся долго. Но если нужен арбитраж, сохраните образцы в сухом месте в маркированных пакетах. Срок хранения оговаривается в договоре. Обычно это 30 дней. Потом можно утилизировать. Металл не портится, но место нужно.
