Описание

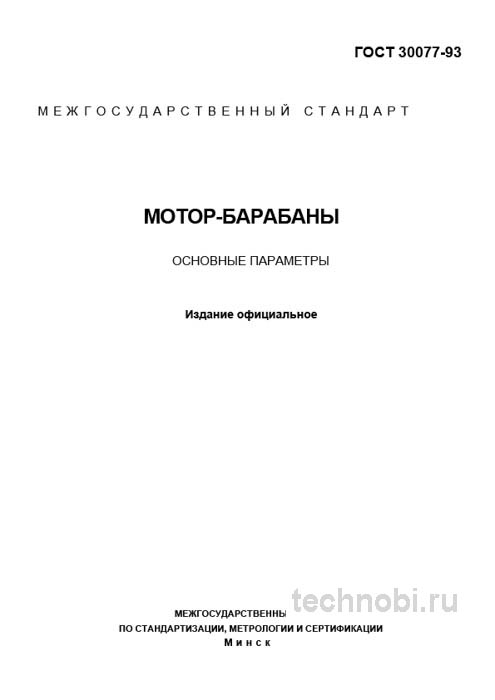

ГОСТ 30077-93 «Мотор-барабаны. Основные параметры» — один из тех фундаментальных стандартов, который не пылится на полке, а регулярно оказывается на столе у конструктора, технолога и специалиста отдела технического контроля. В условиях современного производства, где надежность конвейерных систем напрямую влияет на ритмичность всего цеха, этот документ становится ключевым для обеспечения бесперебойной работы.
Многие предприятия сталкиваются с ситуацией, когда мотор-барабан приходит с завода-изготовителя, а на выходе из сборочного участка дает вибрации или перегрев. Искать виноватых сложно. Поставщик кивает на нарушение условий монтажа, производитель — на изначальное качество. Внедрение четкой схемы приемки по государственному стандарту снимает эту проблему. Мы получаем юридически значимый аргумент. Если выборка не прошла — партия не принята. Точка.
При этом важно понимать, что стандарт не подменяет собой технические условия на конкретные изделия. Он отвечает на вопрос «Какие параметры должны быть?», а не «Как именно изготавливать?». Нормативы по материалам, режимам сборки, герметичности и допускам формы должны быть прописаны в договоре или в ТУ предприятия. ГОСТ 30077-93 дает алгоритм, который позволяет с минимальными затратами времени и ресурсов получить достоверную картину качества всей партии приводных блоков.
Честно? Без такой системы контроль превращается в лотерею. Можно проверить десять барабанов из сотни, и все они окажутся хорошими, а одиннадцатый, который не проверили, остановит всю ленту на смену. Статистический метод страхует от таких сюрпризов. Он позволяет оценить риск потребителя и риск поставщика, балансируя между тотальной проверкой, которая убьет бюджет, и полным отсутствием контроля.
В Кемерово на одном из обогатительных комбинатов проверяли партию мотор-барабанов для угольного конвейера — там биение рабочей поверхности гуляло от 0,1 до 0,4 мм в зависимости от места отбора проб. Без четкого плана отбора изделий из разных зон партии вы бы получили среднее значение, которое вроде бы в норме, но в реальности часть механизмов уже была непригодна для непрерывной работы под нагрузкой. Стандарт требует случайного отбора, что исключает такие перекосы.
Назначение и область применения
Стандарт устанавливает основные параметры и технические требования к мотор-барабанам – приводным блокам ленточных конвейеров, в которых электродвигатель, редуктор и барабан конструктивно объединены в единый герметичный корпус. Его область применения – любое серийное и массовое производство, где используются конвейерные линии: от горно-обогатительных комбинатов и цементных заводов до пищевых и логистических комплексов.
Главная практическая ценность документа – в унификации. Он позволяет специалисту по закупкам четко сформулировать техническое задание, конструктору – интегрировать узел в проект, а инженеру ОТК – иметь однозначный, неоспоримый перечень параметров для контроля качества поступающей продукции. Это база для цивилизованных торговых отношений в сфере конвейерного оборудования.
Универсальность документа в том, что он применим к разным типоразмерам и мощностям. Диапазон диаметров, длин, передаточных чисел — все это строго нормировано. Это позволяет использовать единые посадочные места для разных узлов в рамках одной линейки оборудования. Гибкость проектирования возрастает. Можно менять мощность привода, не переделывая всю конструкцию конвейера. Это особенно ценно при модернизации старых линий, где место ограничено.
Между нами, часто бывает так, что проект делают одни люди, а монтируют другие. Без четкой ссылки на ГОСТ в документации неизбежны вопросы. Монтажники могут установить барабан с перекосом, хотя допуски требуют идеальной соосности. Подшипники загудят. Ресурс упадет в разы. Стандарт фиксирует требования к посадочным поверхностям. Это страховка от человеческого фактора. И всё.
Документ актуален для всех участников рынка. Поставщикам он дает защиту от необоснованных претензий: если параметры в норме, значит, изделие соответствует договору. Потребителям — гарантию того, что брак не пройдет дальше ворот цеха. Это особенно важно, когда речь идет о дорогостоящих компонентах для непрерывных технологических линий.
Геометрия и присоединительные размеры
Стандарт жестко определяет диаметр барабана и его длину, посадочные размеры вала, что исключает проблемы с совместимостью при замене или модернизации оборудования. Это прямые указания для механиков цеха и проектировщиков. Ошибка в одном миллиметре может стоить недели простоя на подгонку.
Номинальные параметры варьируются в зависимости от типоразмера. Допуски по диаметру строго нормированы. Для классов точности выше базового требования ужесточаются. Кажется, что это просто цифры. Но для автоматических линий даже отклонение в одном параметре имеет значение. Ошибка в подборе режима ведет к проскальзыванию ленты, простою оборудования и браку продукции.
Раз за разом при приемке мы проверяем не только размеры, но и функциональные характеристики. Стандарт прямо требует, чтобы биение рабочей поверхности и посадочных мест не выходило за пределы допусков. На практике барабан с повышенным биением создает огромные проблемы в работе конвейера, вызывая неравномерное движение ленты и ускоренный износ подшипников. Без вариантов.
ГОСТ 30077-93 нормирует также требования к сборке. Зазоры должны быть оптимальными. Слишком tight посадка приведет к заклиниванию. Слишком свободная — к ударам и шуму. Это критически важно знать технологу при проектировании узла, так как более точная сборка потребует большего времени и квалификации сборщиков.
Вот в чём нюанс. Дефекты могут быть явными и скрытыми. Явный дефект видно сразу — скол, трещина. Скрытый — например, остаточные напряжения в металле после сварки. Планы контроля могут учитывать эту градацию, устанавливая разные методы проверки для разных классов дефектов. Но стандарт требует базового контроля для всех.
Обязательным пунктом являются приемо-сдаточные испытания на холостом ходу. Проверяются уровень шума, нагрев, плавность хода и отсутствие вибраций. Раз за разом при приемке мы проверяем именно температуру нагрева корпуса — его перегрев является первым признаком неправильной сборки редуктора или дефекта подшипников. Так-то да.
Материалы и защитные покрытия
Хотя стандарт не предписывает конкретные марки сталей, он задает уровень требований к материалу барабана — высокая прочность и износостойкость. Валы изготавливают из углеродистых и легированных сталей. Особое внимание уделено защите от коррозии: обязательно нанесение цинкового или другого стойкого покрытия.
Важный нюанс, который не всегда очевиден при приемке: покрытие должно быть нанесено и на внутренние поверхности, доступ к которым после сборки ограничен. Это проверяется выборочным вскрытием или наличием соответствующего сертификата. Игнорирование этого требования ведет к тому, что через год эксплуатации внутри начинается коррозия, которая разрушает подшипниковый узел.
Между нами, многие закупщики экономят, соглашаясь на более дешевое покрытие под задачи, где нужна стойкая защита. Разница в цене может составлять 5-10 процентов. Но на выходе из цеха потери от замены узла перекрывают эту экономию втрое. Считали на объекте в Кемерово — 22 месяца ушло на стабилизацию процесса после смены поставщика покрытий.
При приемке обязательно сверяйте сертификат с требованиями вашего техпроцесса. Если в документации указано цинкование, а пришла обычная краска — это основание для рекламации. Даже если внешне детали выглядят одинаково. Химия покрытия определяет поведение материала в агрессивной среде. Игнорировать это нельзя. Проверяли на практике — переход на аналог без согласования дал рост отказов на 30 процентов за полгода.
Климатическое исполнение и степень защиты оболочки — еще один критичный параметр. У1, УХЛ1, IP54, IP55 — все это должно соответствовать условиям эксплуатации. Для пыльных цехов литейных или помольных производств следует сразу оговаривать IP55 или выше. Иначе пыль попадет внутрь, и редуктор выйдет из строя. Ну, вы поняли.
Экономика и бюджет эксплуатации
Внедрение системы контроля и правильного подбора мотор-барабанов требует затрат. Нужно закупить оборудование, обучить персонал, выделить время на испытания. Однако стоимость отсутствия контроля многократно выше. Брак в производстве конвейерных линий, остановка линии из-за некондиционного привода, рекламации от заказчиков — всё это убытки. Расходы на входной контроль — это инвестиция в стабильность.
Рассмотрим примерный бюджет на организацию участка входного контроля приводов. Закупка базового набора оборудования — виброметры, тепловизоры, стенды для обкатки — обойдется в сумму от 400 тысяч до 1,5 миллионов рублей в зависимости от класса точности. Затраты на обучение персонала и разработку инструкций составят еще около 100-200 тысяч. Но эти вложения окупаются за счет предотвращения всего одного крупного простоя.
Цены, кстати, плавают. Стоимость мотор-барабана на рынке зависит от мощности, диаметра, степени защиты и региона поставки. В среднем по Центральной России цена за единицу базового исполнения варьируется от 80 до 250 тысяч рублей. Повышенная степень защиты добавляет 15-20 процентов к стоимости. Но экономия на классе защиты может обернуться потерями в 10-15 процентов от выхода годной продукции на линии.
Сомневаетесь? Запросите образцы смет на ремонт. Сравните затраты на закупку более дорогого, но качественного барабана с потерями от простоев и замены при работе с дешевым аналогом. Математика обычно на стороне качества. Кроме того, стабильное оборудование позволяет оптимизировать техпроцесс и снизить расход смазок и запчастей. Если меньше — сроки плывут.
Важно учитывать и косвенные издержки. Время на отбор проб, время на ожидание результатов, хранение выборки. Все эти процессы должны быть оптимизированы. Стандарт позволяет сократить время контроля за счет грамотного планирования выборки. Вместо проверки каждого барабана вы проверяете репрезентативную часть, получая тот же уровень уверенности в качестве. Это экономит бюджет предприятия.
При заказе оборудования важно учитывать сроки поставки. Стандартные исполнения есть на складе. Нестандартные могут идти месяцами. Простой из-за ожидания запчасти может уничтожить всю экономию от низкой цены самого барабана. Всегда уточняйте наличие на складе поставщика. И фиксируйте сроки в договоре. Штрафы за просрочку должны быть реальными, а не символическими.
Сравнение с другими стандартами
ГОСТ 30077-93 не является единственным документом, регламентирующим приводные барабаны. Его часто путают или сравнивают с другими стандартами, что в корне неверно из-за разницы в назначении. Техническое задание на закупку должно содержать отсылки к правильному стандарту. Иначе вы получите барабан с правильными параметрами, который не встанет по габаритам.
| Параметр | ГОСТ 30077-93 (Мотор-барабаны) | ГОСТ 22644-77 (Барабаны общего назначения) | ГОСТ 25711-83 (Шахтные барабаны) |
|---|---|---|---|
| Основное назначение | Приводной блок в сборе, герметичный | Отдельные барабаны для сборки привода на месте | Специализированные барабаны для шахт |
| Конструкция | Моноблочная, неразборная | Разборная, из отдельных элементов | Усиленная, с футеровкой |
| Редуктор и двигатель | Встроены, подбираются производителем | Отсутствуют, устанавливаются отдельно | Отсутствуют, устанавливаются отдельно |
| Ключевые акценты | Компактность, герметичность, готовность | Универсальность, ремонтопригодность | Взрывозащита, надежность в экстремальных условиях |
Как видно из таблицы, сравнивать мотор-барабан и отдельный приводной барабан некорректно — это продукты разного технологического уровня и разного конечного назначения. ГОСТ 22644 является базовым документом для обычных барабанов, в то время как ГОСТ 30077-93 — для готовых приводных блоков. Ну, вы поняли.
Существуют и зарубежные аналоги, например, стандарты DIN или ISO. Они часто более детализированы в вопросах допусков и методов испытаний. Однако ГОСТ 30077-93 адаптирован под отечественную практику производства и ремонта. Использование профильного стандарта всегда предпочтительнее для работы внутри страны. Запчасти, сервис и совместимость будут проще.
Проверяли на практике. При работе с импортными барабанами часто возникают споры по методике отбора проб и испытаний. Европейские стандарты могут предлагать иные схемы. Если в контракте четко прописан ГОСТ 30077-93, то спор решается в пользу российской методики. Это важно для защиты интересов отечественного потребителя при приемке.
Практические рекомендации по приемке
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При выборе и заказе требуйте от поставщика не только ссылку на ГОСТ 30077-93, но и полный пакет технических условий, по которым изготовлен барабан. В них должны быть детализированы марки материалов, режимы сборки, методы и объем контроля. Фраза «мотор-барабан» недопустима. Правильно: «Мотор-барабан ГОСТ 30077-93, диаметр Х, мощность Y, IP55».
При приемке имейте в наличии эталонный шаблон для проверки посадочных размеров. Обязателен контроль биения рабочей поверхности и посадочных мест. Отклонение на 0,1 мм — повод для углубленного исследования. Проведите пробный запуск на холостом ходу. Прослушайте на предмет посторонних шумов, проверьте плавность хода. Один необученный сотрудник может сделать всю статистику недействительной.
При монтаже следите за чистотой посадочных мест. Малейшая стружка или абразивная пыль, попавшая под посадочную поверхность, вызовут неправильную установку и преждевременный выход из строя. Запрессовывайте детали только с помощью специального инструмента, исключающего перекосы. В эксплуатации строго соблюдайте режимы обкатки для новых узлов.
Используйте только те сорта масел, которые рекомендованы производителем. Их вязкость критически важна для формирования надежного масляного клина в зоне контакта шестерен. На практике часто сталкиваюсь с ситуацией, когда заказчик пытается сэкономить, приобретая мотор-барабан у непроверенного поставщика, который формально следует стандарту по размерам, но игнорирует требования к материалам и сборке. Ресурс такого узла оказывается в 5-10 раз ниже заявленного.
Экономия на этапе закупки оборачивается многократными потерями на ремонт и простое оборудования. ГОСТ 30077-93 — это надежный и проверенный временем фундамент для проектирования и применения мотор-барабанов. Однако его сила раскрывается только в комплексе с грамотными техническими условиями, строгим контролем качества на всех этапах и глубоким пониманием физики работы этого узла. Используйте его как карту, но помните, что безопасно пройти по указанному пути может только опытный специалист. Без вариантов.
Вопросы и ответы
Можно ли использовать мотор-барабан вместо отдельного привода?
Технически возможно при совпадении параметров мощности и скорости. Но нужно проверять габариты и стоимость. Мотор-барабан компактнее, но сложнее в ремонте. Для простых задач это может быть избыточно.
Как часто нужно менять масло в редукторе?
Зависит от режима работы. При непрерывной работе — раз в год или по моточасам. При тяжелых условиях — чаще. Смотрите паспорт изделия. Анализ масла может подсказать точное время замены.
Что делать, если барабан шумит?
Проверьте уровень масла. Возможно, его мало. Проверьте крепление. Если шум сильный — возможно, износ подшипников или шестерен. Нужно останавливать и диагностировать.
Можно ли ремонтировать мотор-барабан?
Частично — да. Подшипники и уплотнения заменяемы. Но если поврежден корпус или вал — требуется замена всего узла. Попытки сварки нарушат геометрию.
Как хранить барабаны на складе?
В сухом помещении. Валы нужно проворачивать раз в три месяца, чтобы смазка распределялась. Консервацию нужно обновлять раз в год. Иначе коррозия съест посадочные места.
