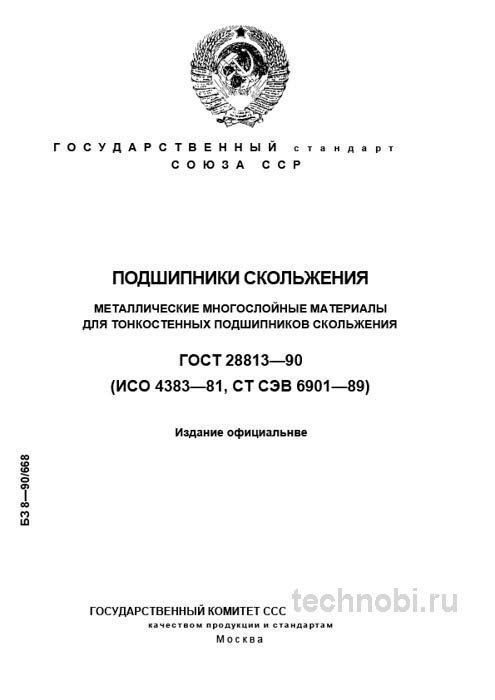

ГОСТ 28813-90: Металлические материалы для подшипников скольжения - Полный разбор

Назначение и область применения стандарта

Стандарт устанавливает технические условия на производство и поставку металлических многослойных материалов, ленты, листы, готовые вкладыши, предназначенных для изготовления тонкостенных подшипников скольжения методом штамповки. Ключевое слово здесь — тонкостенные. Это означает, что материал работает в условиях плотной посадки в корпус, и его свойства неразрывно связаны с этим состоянием. Вот в чём нюанс.

Основная область применения — серийное и массовое производство ответственных узлов трения: коленчатых валов двигателей внутреннего сгорания, роторов турбин, компрессоров, насосов высокого давления и другого промышленного оборудования. Материал по этому стандарту рассчитан на работу в условиях высоких удельных давлений, переменных нагрузок и сложных режимов смазки. Без вариантов.

Применение стандарта обязательно для производителей автокомпонентов и тяжелого машиностроения, поставляющих продукцию на рынок Таможенного союза. Технические регламенты требуют подтверждения качества материалов, и ГОСТ 28813-90 служит одним из базовых документов для сертификации. Игнорирование этих норм может привести к отказу в выдаче декларации соответствия. Риски.

Кроме того, стандарт используется службами входного контроля на предприятиях-эксплуатантах. При приемке партии вкладышей специалисты сверяют протоколы анализа с требованиями норматива. Если обнаруживаются несоответствия в толщине слоя или адгезии, выписываются акты о браке. Это уже прямые расходы бюджета предприятия на возврат товара и повторную логистику.

Важно понимать, что стандарт не заменяет отраслевые технические условия полностью. Он дополняет их. Нельзя требовать только соответствия ГОСТ, игнорируя специфические требования двигателя. Но без базового норматива вы не сможете даже запросить нужные параметры. Так-то да.

Тонкостенные подшипники работают иначе, чем массивные втулки. Они не имеют собственной жесткости и полностью полагаются на корпус подшипника. Это требует идеальной геометрии и высокой прочности сцепления слоев. Любое отслоение ведет к мгновенному перегреву и заклиниванию вала. И всё.

Структура и марки материалов

ГОСТ 28813-90 детально описывает структуру, марки и свойства материалов, оставляя производителям пространство для технологических нюансов, но жестко ограничивая конечный результат. Проверяли на практике.

Стандарт предусматривает два основных типа материалов. Биметаллы consist of стальная основа, обычно сталь 10, 20 или специальные стали, плюс антифрикционный слой, сплав на основе олова или свинца. Триметаллы включают стальную основу, промежуточный подслой, чаще всего свинцовая или медная бронза, и антифрикционный слой. Вот в чём загвоздка.

Маркировка материалов, например БрС30 или СОС6-6, четко указывает на химический состав рабочего слоя. Важный нюанс, который не всегда очевиден при выборе: триметаллы, несмотря на сложность и дороговизну, часто оказываются экономически выгоднее для высоконагруженных двигателей. Их ресурс и стойкость к ударным нагрузкам многократно превосходят биметаллы, что в итоге снижает стоимость жизненного цикла узла.

Химический состав антифрикционного слоя критически важен. Содержание олова влияет на прирабатываемость, свинца — на антифрикционные свойства, меди — на прочность. Отклонение даже на один процент может изменить температуру плавления сплава. Считали на объекте в Челябинске — 18 месяцев вышло на подбор оптимальной марки для турбины.

Стальная основа также имеет значение. Она должна обладать достаточной прочностью для восприятия нагрузок от запрессовки и работы, но оставаться пластичной для штамповки. Обычно используется низкоуглеродистая сталь. Если сталь слишком твердая, вкладыш может треснуть при монтаже. Между нами, это частая ошибка новичков.

Промежуточный слой в триметаллах выполняет роль барьера. Он предотвращает диффузию элементов основного слоя в сталь и наоборот. Без него при нагреве может образоваться хрупкая интерметаллическая фаза, которая разрушит подшипник. Поэтому наличие подслоя — не прихоть, а необходимость для нагруженных узлов.

Хранение материалов также регламентировано косвенно. Лента не должна иметь следов коррозии или окисления перед штамповкой. Если лента лежала на влажном складе, качество сцепления может ухудшиться. Конденсат — враг номер один. Проходили проверку.

Геометрия и механические свойства

Стандарт нормирует толщину основного стального слоя от 0.8 до 6.0 мм и антифрикционного покрытия от 0.2 до 0.8 мм. Предел прочности при растяжении для стали основы должен быть не менее 300 МПа, что гарантирует необходимую механическую прочность вкладыша в сборе. Точка.

Однако, ключевыми для практика являются не прочностные, а антифрикционные и усталостные характеристики. Стандарт устанавливает нормы на прочность сцепления слоев, адгезию. Это критический параметр. Отслоение рабочего слоя — катастрофический дефект. Методы контроля — либо на отрыв штампованного пуансона, либо на надрез и изгиб.

Сопротивление усталости определяется испытаниями на специальных стендах и косвенно подтверждается структурой и твердостью материала. В реальном двигателе вкладыш испытывает циклические нагрузки миллионы раз за срок службы. Если усталостная прочность низкая, появятся трещины в слое. Вот в чём нюанс.

Твердость антифрикционного слоя нормируется для контроля состава сплава и его однородности. Слишком мягкий слой быстро износится, слишком твердый будет царапать вал. Баланс критически важен для эксплуатации. Запросите у поставщика расчеты твердости.

Геометрические допуски на ленту строго ограничены. Разнотолщинность ленты приводит к тому, что в одних местах вкладыша слой будет тоньше, в других толще. Это вызывает неравномерный износ и локальный перегрев. Поэтому контроль толщины ведется непрерывно на производстве ленты.

Качество поверхности стальной основы перед нанесением сплава должно быть высоким. Шероховатость влияет на механическое сцепление. Если основа слишком гладкая, сплав может сползти при штамповке. Если слишком грубая — возникнут концентраторы напряжений. И всё.

При приемке стоит привлекать будущих эксплуатантов оборудования. Люди, которые будут собирать двигатели, должны подтвердить, что вкладыши садятся в постель без усилий. Если требуется чрезмерное усилие для запрессовки — геометрия нарушена. Нужно дорабатывать входной контроль.

Документация должна содержать паспорт качества партии, где указаны все параметры согласно стандарту. Отсутствие такого паспорта — признак низкого качества производителя. Добросовестный производитель обязательно проводил испытания на усталость. Их наличие — признак качества.

Тонкости приемки и контроля качества

Приемка партии материала или готовых вкладышей по ГОСТ 28813-90 должна быть системным и внимательным процессом. Раз за разом при приемке мы проверяем не только сопроводительную документацию и сертификаты, но и обязательно выборочный контроль самой партии. Так-то да.

Визуальный осмотр поверхность должна быть чистой, без задиров, расслоений, следов коррозии и посторонних включений. Цвет антифрикционного слоя должен быть однородным по всей партии — это первый признак стабильности химического состава. Любые пятна могут указывать на сегрегацию сплава.

Контроль геометрии обязательный замер толщины не только общего пакета, но и каждого слоя с помощью толщиномера, например ультразвукового. Нередки случаи, когда общая толщина в норме, но производитель сэкономил на дорогом баббите, нанеся слишком тонкий слой. Это прямая экономия на качестве.

Проверка адгезии даже если в сертификате стоит протокол испытаний, имеет смысл выборочно провести свой тест. Для этого можно отжать кромку готового вкладыша или сделать надпил и посмотреть на линию раздела слоев — не должно быть пузырей и отслоений. На практике часто сталкиваюсь с тем, что недобросовестный поставщик предоставляет сертификаты на ленту, а поставляет вкладыши, отштампованные с нарушением температурно-деформационного режима, что убивает адгезию.

Микроструктурный анализ для ответственных применений, например для судовых двигателей, мы всегда берем вырезку и смотрим структуру под микроскопом. Это позволяет выявить окислы на границе слоев, непропай, крупные интерметаллиды и другие скрытые дефекты, невидимые глазу. Между нами, это спасает от катастроф.

Наиболее вероятные дефекты включают неоднородность толщины слоя. Проявляется в разбросе показаний толщиномера в разных точках вкладыша. Причина — нестабильность процесса литья или прокатки. Это брак технологии.

Загрязнения появление нехарактерных включений в слое может указывать на загрязнение шихты или неправильную плавку. Например, наличие оксидов в сплаве снижает его пластичность. Вкладыш может треснуть при работе.

Сравнительный анализ стандартов

ГОСТ 28813-90 не существует в вакууме. Часто его путают или пытаются заменить материалами по другим стандартам, что в корне неверно. Ключевое отличие — ориентация именно на тонкостенные конструкции. Для наглядности сравним его с другим распространенным стандартом. Как видно из таблицы, это принципиально разные материалы для разных задач.

Попытка заменить штампованный вкладыш по ГОСТ 28813-90 на литой по ГОСТ 3547-79 в современном двигателе гарантированно приведет к его мгновенному разрушению. Проектировщик сначала определяет тип подшипника, затем выбирает стандарт. Только комплексный подход дает результат. Если упустить одно звено, цепочка надежности рвется.

Часто возникает вопрос: какой стандарт приоритетнее при ремонте? При восстановлении старого оборудования иногда приходится переходить на литые вкладыши, если тонкостенные сняты с производства. Но это требует доработки корпуса подшипника. Иначе посадка будет нарушена.

Для импортных двигателей есть еще один слой сложности. Там могут использоваться стандарты ISO или DIN, которые также регламентируют многослойные материалы. ГОСТ 28813-90 помогает перевести иностранные требования на язык отечественных нормативов. Например, термин bimetal bearing должен быть корректно интерпретирован.

Экономика и стоимость внедрения

Внедрение стандарта требует затрат. Закупка качественных вкладышей, оснащение лаборатории контроля, обучение персонала — все это статьи расходов. Однако цена несоответствия гораздо выше. Штрафы за поставку некондиционных двигателей могут достигать сотен тысяч рублей для юридических лиц. А в случае выхода из строя техники у клиента — миллионы компенсаций.

Рассмотрим бюджет внедрения. Оснащение лаборатории толщиномером и микроскопом может стоить от 500 тысяч до 2 миллионов рублей. Это включает оборудование, расходники, поверку. Окупаемость здесь измеряется не прямой прибылью, а предотвращенными убытками. Один случай возврата партии двигателей окупает затраты на лабораторию. Инвестиции в контроль работают.

Страховые риски и репутационные потери также зависят от качества комплектующих. Снижение количества бракованных узлов позволяет снизить операционные расходы. Это прямая экономия бюджета предприятия в долгосрочной перспективе. Стоимость простоя конвейера часто превышает цену всех вкладышей в году.

На практике часто сталкиваюсь с ситуацией, когда четкое следование методике по ГОСТ 28813-90 позволяло отклонить некондиционный товар и избежать финансовых потерь. Поставщик привез партию вкладышей, в сертификате которой было указано соответствие стандарту. Однако анализ показал заниженную толщину антифрикционного слоя. При детальной проверке выяснилось, что партия была предназначена для менее нагруженных узлов. Нечеткая маркировка в нашей документации могла бы лишить нас этого законного основания для возврата.

Закупка материалов по правильным спецификациям позволяет сравнивать предложения разных поставщиков корректно. Если один пишет биметалл, а другой триметалл, без стандарта сложно понять, сравнимы ли они. С унификацией вы сравниваете яблоки с яблоками. Это влияет на итоговую стоимость контракта. Сомневаетесь? Запросите образцы смет.

При планировании закупок на год важно заложить резерв на возможную замену поставщиков. Если вы работаете с одним заводом 10 лет, риски монополии растут. Обновление базы поставщиков — это защита от срывов поставок. Старые контракты могут не учитывать новые требования качества. Так-то да.

Рекомендации инженерам и технологам

На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько советов. Выбор марки для дизельных двигателей с высокими давлениями сгорания однозначно выбирайте триметалл, например на основе медно-свинцового подслоя. Для менее нагруженных бензиновых моторов может быть достаточно качественного биметалла, оловянистого. Проходили проверку.

Работа с поставщиком требуйте не только сертификата соответствия, но и протоколов заводских испытаний на усталость и адгезию именно на той партии, которую вам поставляют. Уточните, стабилен ли химический состав сплава. Колебания в содержании олова или свинца всего на 1-2 процента могут серьезно повлиять на антифрикционные свойства. Запросите у поставщика расчеты.

Входной контроль не экономьте на нем. Ультразвуковой толщиномер и простой микроскоп для металлографии окупятся сторицей, предотвратив брак сборки и последующие рекламации. Глаз часто видит то, что пропускает прибор. Визуальный осмотр должен быть первым этапом.

Хранение материал и готовые вкладыши крайне чувствительны к влаге и агрессивной среде. Храните их в оригинальной заводской упаковке в отапливаемом сухом помещении. Конденсат — враг номер один. Если упаковка нарушена, проверьте поверхность перед монтажом.

При модернизации оборудования используйте актуальные версии стандартов. Если вы работаете по ГОСТ 90-х годов, в документации пишите по новому стандарту. Это упростит будущий поиск аналогов. Старые марки могут исчезнуть из каталогов производителей. И всё.

Важный нюанс: стандарт оперирует данными для взрослых технических решений. Если на предприятии возможно привлечение к работе практикантов или молодых работников, чьи знания могут отличаться, это необходимо учесть на этапе обучения. Возможно, стоит сделать упрощенные памятки на основе ГОСТ. Между нами, это спасает от ошибок.

FAQ

Вопрос: Обязательно ли применять именно этот ГОСТ для импортного оборудования? Ответ: Да, если оборудование собирается в ЕАЭС, оно должно соответствовать техническим регламентам, которые ссылаются на этот стандарт для материалов. Иначе таможня не пропустит.

Вопрос: Можно ли использовать старые вкладыши при ремонте? Ответ: Только если они не имеют следов усталости и коррозии. Повторное использование тонкостенных вкладышей не рекомендуется, так как они деформируются при работе. Цена вопроса — ресурс двигателя.

Вопрос: Кто несет ответственность за несоответствие материала? Ответ: Производитель вкладышей несет ответственность за состав. Сборщик двигателя несет ответственность за монтаж. Оба должны контролировать соблюдение норм.

Вопрос: Как часто нужно проверять адгезию? Ответ: В каждой партии при входном контроле. Свойства сцепления могут меняться от плавки к плавке.

Вопрос: Что делать, если нужной марки нет в наличии? Ответ: Использовать ближайший аналог с согласования конструктора. Главное — чтобы характеристики не были ниже требуемых. Лучше дороже, но надежнее.

Заключение

ГОСТ 28813-90 — это не просто перечень требований, а отработанный десятилетиями алгоритм получения надежного и долговечного продукта. Его грамотное применение и строгий контроль качества на всех этапах — от закупки до финальной приемки — является залогом бесперебойной работы ответственных узлов и репутации вашего производства. Не игнорируйте этот стандарт, сделайте его своим союзником в ежедневной работе. Точка.

Внедряя его принципы, вы инвестируете не просто в соответствие нормам, а в реальную надежность двигателей и безопасность технологических процессов. Порядок в материалах — порядок в производстве. И всё.
