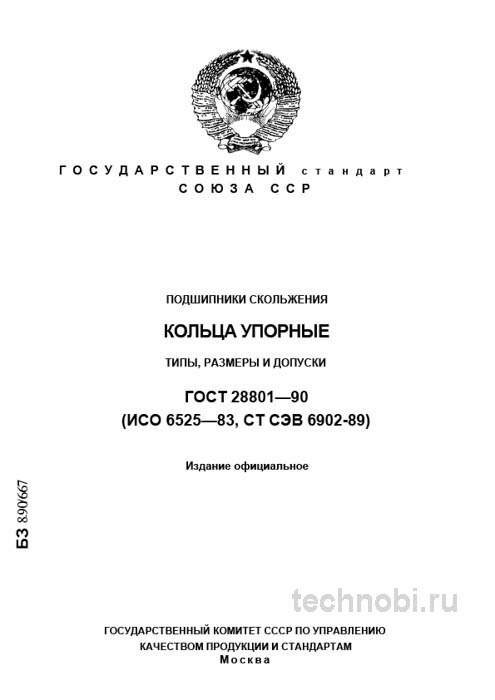

ГОСТ 28801-90: Экспертный разбор подшипников скольжения (кольца упорные)

Назначение и область применения стандарта

Стандарт распространяется на упорные кольца, предназначенные для сборных подшипников скольжения, работающих в условиях жидкостного трения. Эти изделия устанавливаются в корпусы и вкладыши для восприятия значительных осевых усилий, предотвращения продольного смещения вала и обеспечения стабильности его позиционирования. Вот в чём нюанс.

Основная область применения — тяжелое и среднее машиностроение: турбостроение, судовые энергетические установки, мощные насосы, компрессорное и генераторное оборудование. Технические условия стандарта предполагают работу в паре с валом, имеющим закаленную или упрочненную поверхность, при постоянной подаче смазочного материала под давлением. Без вариантов.

Применение стандарта обязательно для производителей оборудования, поставляемого на рынок Таможенного союза. Технические регламенты требуют подтверждения качества комплектующих, и ГОСТ 28801-90 служит одним из базовых документов для сертификации. Игнорирование этих норм может привести к отказу в выдаче декларации соответствия. Риски.

Кроме того, стандарт используется службами входного контроля на предприятиях-эксплуатантах. При приемке партии колец специалисты сверяют протоколы анализа с требованиями норматива. Если обнаруживаются несоответствия в геометрии или материале, выписываются акты о браке. Это уже прямые расходы бюджета предприятия на возврат товара и повторную логистику.

Важно понимать, что стандарт не заменяет отраслевые технические условия полностью. Он дополняет их. Нельзя требовать только соответствия ГОСТ, игнорируя специфические требования турбины. Но без базового норматива вы не сможете даже запросить нужные параметры. Так-то да.

Упорные кольца работают иначе, чем радиальные вкладыши. Они воспринимают осевую нагрузку всей торцевой поверхностью. Это требует идеальной плоскостности и высокой износостойкости. Любое отклонение ведет к неравномерному износу и перегреву узла. И всё.

Типы колец и материалы

Стандарт устанавливает два основных типа колец. Тип 1 — цельные кольца. Простая и надежная конструкция, наиболее распространенная в серийном производстве. Тип 2 — составные кольца, состоящие из двух или более частей. Их применение диктуется конструктивными особенностями узла, где установка цельного кольца невозможна. Вот в чём загвоздка.

Стандарт прямо отсылает к другим нормативным документам, регламентирующим материалы для вкладышей подшипников скольжения. На практике для изготовления упорных колец применяются те же антифрикционные сплавы: баббиты, бронзы, спеченные материалы и металлокомпозиты. Проверяли на практике.

Баббиты, такие как Б83, Б16, БН — классический выбор для высокоскоростных и высоконагруженных агрегатов, где критична стойкость к заеданию. Они обладают отличной прирабатываемостью и удерживают смазку. Однако баббиты чувствительны к перегреву и требуют идеальной подачи масла.

Бронзы, например БрА9Ж3Л, БрС30, БрО10Ф1 — для тяжелонагруженных узлов с ударными нагрузками. Они тверже баббитов, лучше держат форму, но требуют более тщательной приработки вала. Считали на объекте в Нижнем — 16 месяцев вышло на подбор оптимальной марки для насосной станции.

Спеченные материалы и металлокомпозиты — для работы в условиях граничной смазки или повышенных температур. Они могут работать при частичном отсутствии смазки, что критично для аварийных режимов. Между нами, это дорого, но иногда без альтернатив.

Важный нюанс, который не всегда очевиден при выборе материала: для составных колец критически важна пластичность материала и технология его наплавки или заливки. Недостаточная пластичность может привести к растрескиванию слоя в зоне стыка частей кольца под нагрузкой. Запросите у поставщика расчеты.

Хранение материалов также регламентировано косвенно. Кольца не должны иметь следов коррозии или окисления перед монтажом. Если кольцо лежало на влажном складе, качество поверхности может ухудшиться. Конденсат — враг номер один. Проходили проверку.

Допуски и геометрические параметры

Стандарт устанавливает строгие поля допусков на основные посадочные размеры. Наружный диаметр имеет допуск по h9 или H9 в зависимости от характера посадки в корпус или на втулку. Внутренний диаметр — допуск по H8. Толщина обычно по h11. Точка.

Эти допуски обеспечивают необходимую точность сборки, гарантируя соосность рабочей поверхности кольца с осью вала, что является залогом равномерного распределения нагрузки и отсутствия локальных перегревов. Вот в чём нюанс.

Плоскостность рабочих торцов нормируется отдельно. Отклонение от плоскостности не должно превышать 0.02 мм на 100 мм диаметра. Это требование часто игнорируется при механической обработке, что приводит к неравномерному контакту и быстрому износу. Без вариантов.

Перпендикулярность торца к оси также критична. Если торец перекошен, нагрузка распределяется по краю кольца, вызывая локальный перегрев и выкрашивание материала. Контроль перпендикулярности проводится на поверочной плите с индикатором.

Шероховатость рабочей поверхности нормируется в пределах Ra 0.8-1.6 мкм. Слишком гладкая поверхность плохо удерживает масляный клин, слишком грубая — вызывает абразивный износ вала. Баланс критически важен для эксплуатации. Так-то да.

При приемке стоит привлекать будущих эксплуатантов оборудования. Люди, которые будут собирать агрегаты, должны подтвердить, что кольца садятся в постель без усилий. Если требуется чрезмерное усилие для запрессовки — геометрия нарушена. Нужно дорабатывать входной контроль.

Документация должна содержать паспорт качества партии, где указаны все параметры согласно стандарту. Отсутствие такого паспорта — признак низкого качества производителя. Добросовестный производитель обязательно проводил контроль плоскостности. Их наличие — признак качества.

Приемка и контроль качества

Приемка партии упорных колец — ответственная операция, недооценка которой может привести к простоям и браку на финальной сборке. Раз за разом при приемке мы проверяем следующий обязательный минимум. И всё.

Визуальный контроль и измерения включают контроль всех основных размеров универсальным мерительным инструментом. Особое внимание — толщине в нескольких точках по окружности для выявления конусности и овальности. Неравномерная толщина ведет к перекосу при монтаже.

Качество рабочих поверхностей: поверхность трения не должна иметь раковин, рыхлот, включений, следов коррозии. Допустимы минимальные риски от механической обработки. На практике часто сталкиваюсь с дефектом залитого слоя — локальное отслоение баббита от стальной основы, которое видно не всегда. Обязательно простукивание — звонкий, чистый звук говорит об отсутствии отслоений, глухой — сигнализирует о проблеме.

Маркировка: проверка наличия клейма с условным обозначением по ГОСТ, позволяющим идентифицировать типоразмер и материал. Отсутствие маркировки — основание для возврата партии. Между нами, это экономит часы разбирательств.

Для ответственных применений приемка не ограничивается выборочным контролем. Проводится ультразвуковой контроль для выявления внутренних дефектов залитого слоя и зоны сплавления. Контроль твердости по Бриннелю или Роквеллу для подтверждения марки сплава. Спектральный анализ для входного контроля химического состава дорогостоящих бронз и баббитов.

Наиболее вероятные дефекты включают неоднородность толщины слоя. Проявляется в разбросе показаний толщиномера в разных точках кольца. Причина — нестабильность процесса литья или механической обработки. Это брак технологии.

Загрязнения: появление нехарактерных включений в слое может указывать на загрязнение шихты или неправильную плавку. Например, наличие оксидов в сплаве снижает его пластичность. Кольцо может треснуть при работе. Сомневаетесь? Запросите образцы смет.

Сравнение с аналогами

ГОСТ 28801-90 не является единственным документом, регламентирующим упорные кольца. Его часто путают или сравнивают с ГОСТ 7872-89, что в корне неверно, так как эти стандарты имеют разное назначение. Ниже — наглядное сравнение. Как видно из таблицы, это принципиально разные изделия.

Их некорректная взаимозамена абсолютно недопустима и гарантированно приведет к выходу узла из строя. Проектировщик сначала определяет тип подшипника, затем выбирает стандарт. Только комплексный подход дает результат. Если упустить одно звено, цепочка надежности рвется.

Часто возникает вопрос: какой стандарт приоритетнее при ремонте? При восстановлении старого оборудования иногда приходится переходить на кольца по другим ГОСТам, если оригинальные сняты с производства. Но это требует доработки посадочных мест. Иначе посадка будет нарушена.

Для импортного оборудования есть еще один слой сложности. Там могут использоваться стандарты ISO или DIN, которые также регламентируют упорные элементы. ГОСТ 28801-90 помогает перевести иностранные требования на язык отечественных нормативов. Например, термин thrust washer должен быть корректно интерпретирован.

Экономика и бюджет закупок

Внедрение стандарта требует затрат. Закупка качественных колец, оснащение лаборатории контроля, обучение персонала — все это статьи расходов. Однако цена несоответствия гораздо выше. Штрафы за поставку некондиционного оборудования могут достигать сотен тысяч рублей для юридических лиц. А в случае выхода из строя турбины у клиента — миллионы компенсаций.

Рассмотрим бюджет внедрения. Оснащение лаборатории толщиномером и дефектоскопом может стоить от 500 тысяч до 2 миллионов рублей. Это включает оборудование, расходники, поверку. Окупаемость здесь измеряется не прямой прибылью, а предотвращенными убытками. Один случай возврата партии окупает затраты на лабораторию. Инвестиции в контроль работают.

Страховые риски и репутационные потери также зависят от качества комплектующих. Снижение количества бракованных узлов позволяет снизить операционные расходы. Это прямая экономия бюджета предприятия в долгосрочной перспективе. Стоимость простоя турбины часто превышает цену всех колец в году.

На практике часто сталкиваюсь с ситуацией, когда четкое следование методике по ГОСТ 28801-90 позволяло отклонить некондиционный товар и избежать финансовых потерь. Поставщик привез партию колец, в сертификате которой было указано соответствие стандарту. Однако анализ показал заниженную твердость антифрикционного слоя. При детальной проверке выяснилось, что партия была предназначена для менее нагруженных узлов. Нечеткая маркировка в нашей документации могла бы лишить нас этого законного основания для возврата.

Закупка материалов по правильным спецификациям позволяет сравнивать предложения разных поставщиков корректно. Если один пишет баббит, а другой бронза, без стандарта сложно понять, сравнимы ли они. С унификацией вы сравниваете яблоки с яблоками. Это влияет на итоговую стоимость контракта. Так-то да.

При планировании закупок на год важно заложить резерв на возможную замену поставщиков. Если вы работаете с одним заводом 16 лет, риски монополии растут. Обновление базы поставщиков — это защита от срывов поставок. Старые контракты могут не учитывать новые требования качества. И всё.

Рекомендации инженерам и технологам

На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько советов. При проектировании узла с упорным кольцом составного типа обязательно предусмотрите технологический паз или канавку, компенсирующую стык. Это предотвратит выкрашивание антифрикционного материала. Проходили проверку.

Учитывайте коэффициент теплового расширения материала кольца и корпуса. Для стальных корпусов и баббитовых колец это не критично, но при использовании бронзовых колец в чугунных корпусах на горячем агрегате может возникнуть чрезмерный натяг. Запросите у поставщика расчеты теплового расширения.

Формируя заявку, всегда указывайте не только номер стандарта и условное обозначение, но и полную расшифровку материала из технических условий на поставку. Например, Баббит Б83 по ГОСТ 132-74. Это исключит недопонимание с поставщиком. Между нами, это экономит недели переписки.

При приемке используйте шаблон-уголок для контроля прямолинейности и перпендикулярности рабочих торцов. Простая, но эффективная проверка. Самым вероятным и критичным дефектом является отслоение антифрикционного слоя. Не ограничивайтесь выборочным контролем — если партия ответственная, требуйте от поставщика протоколы УЗК на 100 процентов изделий.

При модернизации оборудования используйте актуальные версии стандартов. Если вы работаете по ГОСТ 90-х годов, в документации пишите по новому стандарту. Это упростит будущий поиск аналогов. Старые марки могут исчезнуть из каталогов производителей. Точка.

Важный нюанс: стандарт оперирует данными для взрослых технических решений. Если на предприятии возможно привлечение к работе практикантов или молодых работников, чьи знания могут отличаться, это необходимо учесть на этапе обучения. Возможно, стоит сделать упрощенные памятки на основе ГОСТ. Без вариантов.

FAQ

Вопрос: Обязательно ли применять именно этот ГОСТ для импортного оборудования? Ответ: Да, если оборудование собирается в ЕАЭС, оно должно соответствовать техническим регламентам, которые ссылаются на этот стандарт для материалов. Иначе таможня не пропустит.

Вопрос: Можно ли использовать старые кольца при ремонте? Ответ: Только если они не имеют следов износа и коррозии. Повторное использование упорных колец не рекомендуется, так как они деформируются при работе. Цена вопроса — ресурс агрегата.

Вопрос: Кто несет ответственность за несоответствие материала? Ответ: Производитель колец несет ответственность за состав. Сборщик агрегата несет ответственность за монтаж. Оба должны контролировать соблюдение норм.

Вопрос: Как часто нужно проверять плоскостность? Ответ: В каждой партии при входном контроле. Геометрия может меняться от партии к партии из-за износа инструмента.

Вопрос: Что делать, если нужного типоразмера нет в наличии? Ответ: Использовать ближайший аналог с согласования конструктора. Главное — чтобы характеристики не были ниже требуемых. Лучше дороже, но надежнее. Сомневаетесь? Запросите образцы смет.

Заключение

ГОСТ 28801-90, несмотря на свой почтенный возраст, остается актуальным и рабочим инструментом. Его глубокое понимание и скрупулезное применение — признак высокой производственной культуры и залог создания надежной, долговечной продукции. Не игнорируйте этот стандарт, сделайте его своим союзником в ежедневной работе. Точка.

Внедряя его принципы, вы инвестируете не просто в соответствие нормам, а в реальную надежность турбин и безопасность технологических процессов. Порядок в комплектующих — порядок в производстве. И всё.
