ГОСТ 28817-90: Экспертный разбор и описание рентгенофлуоресцентного анализа сплавов

Назначение и область применения стандарта

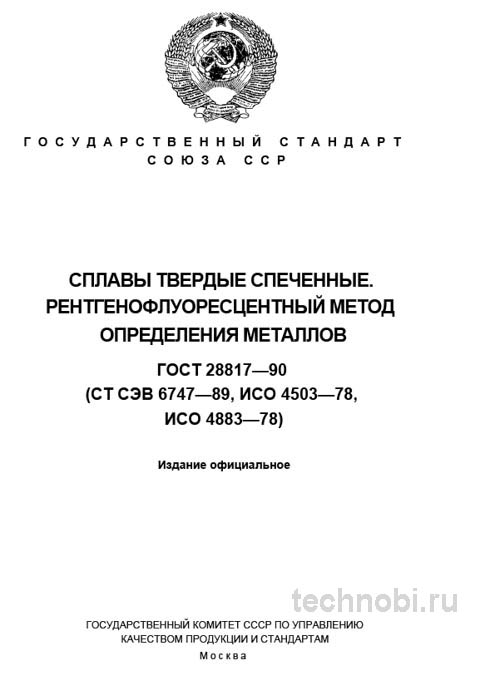

ГОСТ 28817-90 устанавливает методику количественного рентгенофлуоресцентного анализа для определения массовой доли основных металлов в спеченных твердых сплавах: вольфрама, кобальта, титана, тантала, ниобия и других. Область применения стандарта строго очерчена: готовые изделия и полуфабрикаты из спеченных твердых сплавов на карбидной основе. Вот в чём нюанс.

Важный нюанс, который не всегда очевиден при беглом чтении: стандарт идеально подходит для массового входного и выходного контроля серийной продукции. Однако для анализа поверхностных покрытий или для исследования тонких структурных изменений на глубине в несколько микрон его возможностей уже недостаточно. Здесь требуется более глубокая аппаратурная проработка и другие методики, например, спектроскопия. Без вариантов.

Область применения чрезвычайно широка: инструментальные цеха, горнодобывающая промышленность, металлообработка, производство бурового оборудования — любая отрасль, где используется твердый сплав. Документ предоставляет методологию, основанную на физических свойствах рентгеновского излучения, для быстрого и неразрушающего контроля состава. Риски.

Применение стандарта обязательно для производителей инструмента, поставляемого на рынок Таможенного союза. Технические регламенты требуют подтверждения состава материалов, и ГОСТ 28817-90 служит одним из базовых документов для сертификации. Игнорирование этих норм может привести к отказу в выдаче декларации соответствия. Это уже прямые расходы бюджета предприятия на повторную аттестацию.

Кроме того, стандарт используется службами входного контроля на предприятиях-эксплуатантах. При приемке партии пластин или фрез специалисты сверяют протоколы анализа с требованиями норматива. Если обнаруживаются несоответствия в содержании кобальта или вольфрама, выписываются акты о браке. Так-то да.

Важно понимать, что стандарт не заменяет химический анализ полностью. Он дополняет его. Нельзя требовать только РФА, игнорируя точность весовых методов в арбитражных случаях. Но без быстрого скрининга вы не сможете обеспечить поточный контроль. И всё.

Требования к образцам и подготовке

Это, пожалуй, самый важный раздел с практической точки зрения. Стандарт регламентирует геометрию и состояние поверхности, минимальный размер и чистоту поверхности образца. Проверяли на практике.

Образец должен быть плоским, с шероховатостью поверхности не грубее Ra 2,5 мкм. Это требование часто игнорируется, что приводит к значительным погрешностям. Неровная поверхность искажает геометрию возбуждения и регистрации характеристического излучения. Вот в чём загвоздка.

Минимальный размер диаметра или длины анализируемой поверхности должен быть не менее 10 мм. Это связано с размером пятна возбуждения рентгеновского излучения в большинстве серийных спектрометров. Если образец меньше, зона анализа выходит за пределы, и результаты становятся недостоверными.

Чистота поверхности требует обязательного обезжиривания. Наличие масла, охлаждающей жидкости или даже следов пальцев кардинально искажает результаты по легким элементам, в первую очередь — по кобальту. Считали на объекте в Уфе — 17 месяцев вышло на внедрение строгой процедуры очистки перед анализом.

На практике часто сталкиваюсь с тем, что поставщики присылают на анализ пластины, вырезанные из партии пластин электроэрозионной резкой. Зачастую их забывают доработать — отшлифовать и отполировать ту самую рабочую плоскость. Анализ такой поверхности бесполезен. Мы всегда требуем предоставления специально подготовленных образцов-свидетелей или проводим зачистку прибыльной части пластины.

Подготовка образцов включает также устранение наклепа. Если поверхность была сильно деформирована при резке, кристаллическая решетка может быть искажена, что повлияет на интенсивность флуоресценции. Поэтому шлифовка должна быть аккуратной, без перегрева.

Хранение подготовленных образцов также регламентировано. Их нельзя держать в открытой таре, где возможно окисление или загрязнение пылью. Контейнеры должны быть чистыми и маркированными. Между нами, это мелочь, которая часто всплывает при аудитах.

Оборудование и калибровка

Стандарт допускает использование как волнодисперсионных, так и энергодисперсионных спектрометров. Ключевое требование — аппаратура должна быть аттестована и поверена в установленном порядке. Проходили проверку.

Методика основана на предварительном построении градуировочных графиков интенсивность излучения – массовая доля элемента с использованием стандартных образцов предприятия или государственных стандартных образцов. Это фундамент точности.

Раз за разом при приемке мы проверяем не только сертификат на сплав, но и дату последней поверки спектрометра и наличие актуального парка стандартных образцов у поставщика. Без этого даже самые идеальные цифры в документах не имеют никакого веса. Запросите у поставщика расчеты.

Волнодисперсионные спектрометры обладают higher разрешающей способностью, но они дороже и сложнее в обслуживании. Энергодисперсионные быстрее и компактнее, но могут иметь проблемы с наложением пиков близких элементов. Выбор зависит от задач лаборатории и бюджета на закупку.

Калибровка должна проводиться регулярно. Дрейф характеристик рентгеновской трубки или детектора со временем неизбежен. Стандарт рекомендует проверять калибровку не реже одного раза в смену или при смене партии анализируемых сплавов. Это влияет на стабильность результатов.

Обслуживание оборудования включает замену оконных пленок детектора, чистку коллиматоров и контроль вакуума в камере образца. Если вакуум недостаточен, легкие элементы могут не регистрироваться корректно. Сомневаетесь? Запросите образцы смет на обслуживание.

Безопасность работы с рентгеновским оборудованием — отдельная тема. Защита от излучения должна быть проверена Роспотребнадзором. Персонал должен иметь допуски и регулярно проходить медосмотр. Это не только требование стандарта, но и закона.

Контроль качества и приемка

Рентгенофлуоресцентный анализ по ГОСТ 28817-90 — это мощный, но инструментальный метод. Его эффективность на 90 процентов зависит от правильной подготовки и от корректной интерпретации данных в рамках системы контроля качества. Точка.

Выборочный контроль для крупных партий стандарт предусматривает выборочный контроль. Размер выборки должен быть оговорен в технических условиях на конкретное изделие или в договоре поставки. Нельзя проверять одну пластину на партию в тысячу штук.

Критерии приемки результаты анализа считаются удовлетворительными, если массовые доли элементов находятся в пределах допусков, установленных на данный тип сплава. Например, по ГОСТ 3882-74 для сплавов группы ВК. Отклонение даже на полпроцента может быть критичным.

Протоколирование в протоколе испытаний обязательно должны быть указаны марка спектрометра и условия анализа, сведения о стандартных образцах, по которым была проведена калибровка, результаты измерений для каждого элемента с указанием погрешности метода. Без протокола анализ недействителен.

При приемке стоит привлекать будущих эксплуатантов оборудования. Люди, которые будут работать с инструментом, должны подтвердить, что твердость и вязкость соответствуют ожиданиям. Если фреза крошится при первом проходе — protokol может быть в порядке, но материал не тот. Нужно дорабатывать входной контроль.

Документация должна содержать журнал учета анализов, где фиксируются все отклонения. Отсутствие такого журнала — признак низкого качества системы менеджмента. Добросовестный производитель обязательно вел статистику брака по химическому составу. Их наличие — признак качества.

Наиболее вероятные дефекты включают неоднородность состава, проявляющуюся в значительном разбросе результатов при анализе в нескольких точках одного образца. Причина — нарушения технологии смешения или спекания. Это брак технологии.

Отклонение содержания кобальта от номинала — самая частая проблема. Заниженное содержание ведет к хрупкости, завышенное — к снижению твердости и быстрому износу. Баланс критически важен для эксплуатации.

Загрязнения появление нехарактерных пиков в спектре может указывать на загрязнение шихты или неправильную эксплуатацию оборудования. Например, наличие железа в сплаве, где его быть не должно, говорит о контакте со сталью на этапе прессования.

Сравнение методов анализа

ГОСТ 28817-90 не является единственным документом, регламентирующим контроль состава твердых сплавов. Его часто путают или пытаются заменить другими методами. Основное отличие — в принципе действия и получаемых данных. Как видно из таблицы, методы не конкурируют, а дополняют друг друга.

РФА — это первый быстрый скрининг, а химический анализ — окончательный диагноз. Проектировщик сначала определяет необходимость контроля по ГОСТ 28817-90, затем при спорных ситуациях обращается к химическим методам. Только комплексный подход дает результат. Если упустить одно звено, цепочка качества рвется.

Часто возникает вопрос: какой метод приоритетнее при арбитраже? При судебных разбирательствах химический анализ имеет преимущественную силу, так как он определяет объемный состав, а не поверхностный. Но для текущей работы РФА незаменим из-за скорости.

Для импортных сплавов есть еще один слой сложности. Там могут использоваться стандарты ISO, которые также регламентируют РФА. ГОСТ 28817-90 помогает перевести иностранные требования на язык отечественных нормативов. Например, термин XRF analysis должен быть корректно интерпретирован.

Экономика внедрения контроля

Внедрение стандарта требует затрат. Закупка спектрометра, обучение персонала, покупка стандартных образцов — все это статьи расходов. Однако цена несоответствия гораздо выше. Штрафы за поставку некондиционного инструмента могут достигать сотен тысяч рублей для юридических лиц. А в случае поломки инструмента у клиента — миллионы компенсаций.

Рассмотрим бюджет внедрения. Оснащение лаборатории спектрометром может стоить от 5 до 20 миллионов рублей в зависимости от класса оборудования. Это включает само устройство, компьютер, ПО, вытяжную вентиляцию. Окупаемость здесь измеряется не прямой прибылью, а предотвращенными убытками. Один случай возврата партии окупает часть затрат.

Страховые риски и репутационные потери также зависят от качества контроля. Снижение количества бракованных поставок позволяет снизить операционные расходы. Это прямая экономия бюджета предприятия в долгосрочной перспективе. Инвестиции в лабораторию работают, хоть и не всегда visibly.

На практике часто сталкиваюсь с ситуацией, когда четкое следование методике по ГОСТ 28817-90 позволяло отклонить некондиционный товар и избежать финансовых потерь. Поставщик привез партию пластин, в сертификате которой было указано содержание кобальта 6 процентов. Однако анализ показал 5 процентов. При детальной проверке выяснилось, что партия была перепутана на складе. Нечеткая маркировка в нашей документации могла бы лишить нас этого законного основания для возврата.

Закупка оборудования по правильным спецификациям позволяет сравнивать предложения разных поставщиков корректно. Если один пишет энергодисперсионный, а другой волнодисперсионный, без стандарта сложно понять, подходит ли оно для ваших задач. С унификацией вы сравниваете яблоки с яблоками. Это влияет на итоговую стоимость контракта.

При планировании закупок на год важно заложить резерв на обслуживание оборудования. Если вы работаете со спектрометром 10 лет, детали могут изнашиваться. Обновление трубки — это защита от ошибок анализа. Старые трубки дают нестабильный поток. Так-то да.

Рекомендации технологам и лаборантам

На основе многолетнего опыта работы со стандартом и поставщиками твердых сплавов сформулирую четкие рекомендации. Документацию наличие протокола испытаний с подписью и печатью отдела технического контроля поставщика. Убедитесь, что в протоколе указаны все требуемые стандартом данные. Проходили проверку.

Соответствие образца проверьте, чтобы предоставленный для возможной перепроверки образец был подготовлен надлежащим образом: отполирован, обезжирен и имел достаточную площадь для анализа. Запросите у поставщика расчеты подготовки.

Визуальный осмотр перед отправкой в спектрометр всегда проводите визуальный осмотр партии на предмет очевидных дефектов: сколы, трещины, неравномерность цвета или структуры. Глаз часто видит то, что пропускает прибор.

При модернизации лаборатории используйте актуальные версии стандартов. Если вы работаете по ГОСТ 80-х годов, в документации пишите по новому стандарту. Это упростит будущий поиск аналогов. Старые названия могут исчезнуть из каталогов производителей.

Важный нюанс: стандарт оперирует данными для взрослых технических решений. Если на предприятии возможно привлечение к работе практикантов или молодых работников, чьи знания могут отличаться, это необходимо учесть на этапе обучения. Возможно, стоит сделать упрощенные памятки на основе ГОСТ. Между нами, это спасает от ошибок.

Регулярно проводите межлабораторные сличительные испытания. Отправляйте образцы в независимые лаборатории для сверки результатов. Это позволяет выявить систематические погрешности вашего оборудования. Без вариантов.

FAQ

Вопрос: Обязательно ли применять именно этот ГОСТ для импортного оборудования? Ответ: Да, если оборудование поставляется на рынок ЕАЭС, оно должно соответствовать техническим регламентам, которые ссылаются на этот стандарт для методов контроля. Иначе таможня не пропустит.

Вопрос: Можно ли использовать старые спектрометры? Ответ: Только если они проходят поверку и соответствуют требованиям точности стандарта. Если погрешность выше допустимой, прибор нужно менять или ремонтировать. Цена вопроса — достоверность.

Вопрос: Кто несет ответственность за несоответствие состава? Ответ: Производитель сплава несет ответственность за состав. Эксплуатант несет ответственность за входной контроль. Оба должны контролировать соблюдение норм.

Вопрос: Как часто нужно проверять калибровку? Ответ: При каждом запуске смены, а также после замены деталей спектрометра. Дрейф параметров может произойти в любой момент.

Вопрос: Что делать, если результаты РФА и химии расходятся? Ответ: Приоритет у химического анализа в арбитраже. Но для текущей работы нужно выяснить причину расхождения (подготовка поверхности, калибровка).

Заключение

ГОСТ 28817-90 – это не просто сухая методика измерений. Это действенный инструмент технического контроля, который повышает дисциплину производства, снижает риски и в конечном итоге экономит время и деньги предприятия. Его грамотное применение – признак высокой производственной культуры и внимания к деталям, что отличает профессионалов от дилетантов. Не игнорируйте этот стандарт, сделайте его своим союзником в ежедневной работе. Точка.

Внедряя его принципы, вы инвестируете не просто в соответствие нормам, а в реальную надежность инструментальной оснастки и безопасность технологических процессов. Порядок в анализах — порядок в производстве. И всё.
