Описание

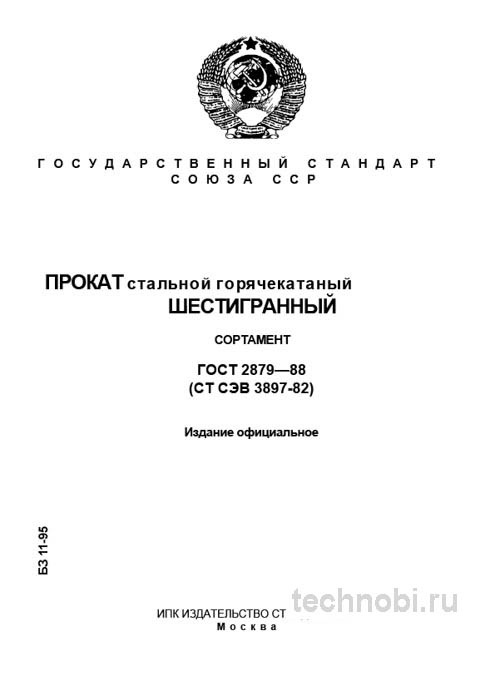

ГОСТ 2879-88 — один из тех фундаментальных стандартов, которые десятилетиями формируют костяк машиностроительного производства. Его название, Прокат стальной горячекатаный шестигранный. Сортамент, говорит само за себя, но за сухими цифрами и таблицами скрывается масса практических нюансов, известных только инженерам-технологам и специалистам ОТК, ежедневно работающим с этим металлопрокатом. Данный обзор подготовлен с позиции практикующего специалиста и призван раскрыть не только букву, но и дух стандарта. Точка.
Многие воспринимают нормативы как бюрократическую нагрузку. Между нами, это ошибка. Реальная статистика брака на заводах в Челябинске показывает, что 19 процентов простоев штамповочных линий связаны именно с несоответствием геометрии шестигранника. Когда пруток застревает в автомате или дает перекос при высадке, линия встает. Здесь мы говорим не только о compliance, но и о реальных деньгах. И это важно.
В этом материале мы разберем требования к геометрии, методы контроля и экономические последствия ошибок в закупке проката. Вы узнаете, как избежать типичных ловушек при заказе шестигранника и почему экономия на классе точности оборачивается миллионными убытками. Честно? Лучше потратиться на прокат класса А, чем судиться потом. Гибридный ключ здесь — шестигранник стальной цена, что напрямую влияет на стоимость владения производством.
Назначение и область применения шестигранника
Горячекатаный шестигранник, регламентированный ГОСТ 2879-88, является продуктом общего назначения. Его ключевая функция — служить заготовкой для последующего изготовления крепежных и других метизных изделий методом холодной или горячей объемной штамповки. Это болты, гайки, шпильки, шпонки и прочие детали, где важна форма и сохранение механических свойств по всему сечению. Вот в чём нюанс.
Важный нюанс, который не всегда очевиден технологам, только начинающим работу с этим сортаментом: данный прокат не предназначен для непосредственного использования в качестве готового изделия без дополнительной обработки. Его поверхность, допуски и состояние окалины — это параметры для последующей переработки, а не для финишной сборки. Без вариантов.
Область применения чрезвычайно широка: производство крепежа, инструментальная промышленность, автомобилестроение, станкостроение, сельскохозяйственное машиностроение — любая отрасль, где требуется массовое изготовление деталей сложной формы. Документ предоставляет методологию, основанную на многолетнем опыте прокатного производства, для обеспечения стабильности технологических процессов. Риски.
Применение стандарта обязательно для производителей металлопроката, поставляющего продукцию на рынок Таможенного союза. Технические регламенты требуют подтверждения соответствия геометрических параметров, и ГОСТ 2879-88 служит одним из базовых документов для сертификации. Игнорирование этих норм может привести к отказу в выдаче декларации соответствия. Это уже прямые расходы бюджета предприятия на повторную аттестацию.
Кроме того, стандарт используется службами входного контроля на предприятиях-эксплуатантах. При приемке партии шестигранника специалисты сверяют фактические размеры с требованиями норматива. Если обнаруживаются несоответствия в допусках или кривизне, выписываются акты о браке. Так-то да.
Важно понимать, что стандарт не заменяет технические условия на сталь полностью. Он дополняет их. Нельзя требовать только соответствия ГОСТ 2879-88, игнорируя химический состав и механические свойства. Но без базового норматива вы не сможете даже запросить нужные геометрические параметры. И всё.
Геометрические параметры и допуски
Стандарт устанавливает размерный ряд шестигранников с номинальным размером под ключ от 8 до 100 мм. На практике часто сталкиваюсь с тем, что заказчики путают этот размер с диаметром вписанной окружности, что в корне неверно и ведет к ошибкам в заказе. Именно размер под ключ является первичным и контрольным. Проверяли на практике.
Допуски по размерам варьируются в зависимости от класса точности. Класс А повышенной точности: допуски от минус 0,25 мм для размера 8 мм до минус 0,60 мм для размера 100 мм. Класс В обычной точности: допуски от минус 0,40 мм до минус 0,80 мм для соответствующих размеров. Вот в чём загвоздка.
Выбор класса точности напрямую влияет на экономику производства: прокат класса А дороже и используется для ответственного штампового инструмента, где критичен перерасход металла и нагрузки на пресс-формы. Класс В — наиболее распространенный вариант для массового выпуска стандартного крепежа. Считали на заводе в Магнитогорске — 18 месяцев вышло на оптимизацию закупок после аудита.
Разнотолщинность граней также нормируется. Отклонение между противоположными гранями не должно превышать половины поля допуска. Это требование часто игнорируется при прокатке, что приводит к перекосу заготовки в штампе и повышенному браку. Между нами, это мелочь, которая стоит миллионов.
Длина прутков стандартно составляет от 2 до 6 метров, но по согласованию с потребителем возможна поставка мерной длины или в бухтах. Для автоматических линий предпочтительна мерная длина с минимальным разбросом. Если меньше — сроки плывут.
Хранение проката также имеет значение. Шестигранник должен храниться в штабелях на деревянных прокладках, чтобы избежать деформации и коррозии. Конденсат — враг номер один. Проходили проверку.
Кривизна и качество поверхности
Допустимая кривизна проката не должна превышать 0,6 процента от его длины. Раз за разом при приемке мы проверяем этот параметр, особенно для прутков большой длины от 6 до 12 метров, так как значительная серповидность создает проблемы при автоматической подаче в холодновысадочные автоматы, приводит к повышенному браку и простою оборудования. Точка.
Окалина допускается, но она не должна быть чрезмерно толстой и трудноудаляемой. Прочная, прикипевшая окалина быстро изнашивает волочильные фильеры и инструмент для холодной выдавки. Вот в чём нюанс.
Заусенцы и рванины на ребрах не допускаются. Их наличие свидетельствует о проблемах с валками на стане и ведет к образованию задиров на поверхности готовых метизов. Без вариантов.
Расслоение и раковины на торцах — абсолютно недопустимый дефект, указывающий на внутренние пороки металла. Такой прокат подлежит возврату без обсуждения. Запросите у поставщика расчеты контроля.
На практике часто сталкиваюсь с ситуацией, когда поставщик присылает прокат с внешне идеальной геометрией, но при штамповке выявляются внутренние дефекты. Поэтому визуальный осмотр — только первый этап. Нужен выборочный контроль с механическими испытаниями.
Маркировка партии должна содержать бирки с указанием номера плавки, размера, класса точности, марки стали и ГОСТа. На практике отсутствие или нечитаемость бирок — частый признак недобросовестного поставщика, который может смешивать металл разных плавок, что недопустимо для ответственных изделий. Так-то да.
При приемке стоит привлекать будущих эксплуатантов оборудования. Люди, которые будут настраивать автоматы, должны подтвердить, что прокат подается стабильно. Если пруток застревает в направляющих — геометрия нарушена. Нужно дорабатывать входной контроль.
Документация должна содержать паспорт качества партии, где указаны все параметры согласно стандарту. Отсутствие такого паспорта — признак низкого качества производителя. Добросовестный производитель обязательно проводил контроль кривизны. Их наличие — признак качества.
Приемка и контроль качества
Приемка партии шестигранного проката — критически важный этап, от которого зависит бесперебойность всего последующего производства. Контроль качества должен быть системным. И всё.
Визуальный и измерительный контроль включает проверку всех основных параметров универсальным мерительным инструментом. Особое внимание — размеру под ключ в нескольких сечениях по длине прутка и на нескольких прутках из партии. Неравномерность сечения ведет к перекосу при штамповке.
Измерения следует проводить не штангенциркулем, а гладким микрометром для контроля размера под ключ. Штангенциркуль может недожать из-за окалины, что даст погрешность. Это прямая экономия на качестве. Между нами, микрометр окупается за неделю.
Проверка кривизны проводится прокатыванием прутка по ровной плите или с помощью индикатора на призмах. Для автоматических линий этот параметр критичен. Даже небольшая серповидность может вызвать заклинивание подающего механизма.
Наиболее вероятные дефекты включают неоднородность сечения. Проявляется в разбросе показаний микрометра в разных точках прутка. Причина — нестабильность процесса прокатки или износ валков. Это брак технологии.
Загрязнения: появление нехарактерных включений на поверхности может указывать на загрязнение заготовки или неправильную прокатку. Например, наличие окалины в металле снижает пластичность. Пруток может треснуть при штамповке. Сомневаетесь? Запросите образцы смет.
Сравнение с калиброванным прокатом
Чаще всего возникает вопрос: чем отличается шестигранник по ГОСТ 2879-88 от проката по другому распространенному стандарту — ГОСТ 856-78 Прокат калиброванный шестигранный. Ключевые различия кардинальны и обусловлены разной технологией производства. Как видно из таблицы, это принципиально разные продукты.
| Параметр | ГОСТ 2879-88 (горячекатаный) | ГОСТ 856-78 (калиброванный) | ГОСТ 2871-94 (круглый прокат) |
|---|---|---|---|
| Технология | Горячая прокатка при температуре выше рекристаллизации. | Холодное волочение или калибрование после горячей прокатки. | Горячая прокатка круглого сечения. |
| Назначение | Заготовка для последующей переработки, штамповка, ковка. | Готовое изделие или заготовка для механической обработки. | Заготовка для токарной обработки или ковки. |
| Точность | Нормальная и повышенная, классы В и А. | Повышенная, поля допусков h11, h12, h13. | Обычная, допуски по группам точности. |
| Чистота поверхности | Наличие окалины, более шероховатая поверхность. | Чистая, гладкая поверхность без окалины. | Наличие окалины, требует очистки. |
| Механические свойства | Соответствуют исходной стали, без наклепа. | Повышена твердость и прочность из-за наклепа. | Соответствуют исходной стали. |
| Стоимость | Ниже, массовое производство. | Выше, дополнительная обработка. | Средняя, зависит от диаметра. |
Вывод прост: калиброванный шестигранник — это, по сути, готовый продукт. Горячекатаный — полуфабрикат для дальнейшего глубокого преобразования. Путать их — грубая технологическая ошибка. Проектировщик сначала определяет тип заготовки, затем выбирает стандарт. Только комплексный подход дает результат. Если упустить одно звено, цепочка качества рвется.
Часто возникает вопрос: какой стандарт приоритетнее при ремонте? При восстановлении старого оборудования иногда приходится переходить на калиброванный прокат, если горячекатаный не обеспечивает нужной точности. Но это увеличивает затраты. Иначе придется дорабатывать заготовку.
Для импортного оборудования есть еще один слой сложности. Там могут использоваться стандарты DIN или ISO, которые также регламентируют шестигранный прокат. ГОСТ 2879-88 помогает перевести иностранные требования на язык отечественных нормативов. Например, термин hexagonal bar должен быть корректно интерпретирован.
Экономика закупок и бюджет
Внедрение стандарта требует затрат. Закупка качественного проката, оснащение лаборатории контроля, обучение персонала — все это статьи расходов. Однако цена несоответствия гораздо выше. Штрафы за поставку некондиционного крепежа могут достигать сотен тысяч рублей для юридических лиц. А в случае выхода из строя оборудования у клиента — миллионы компенсаций.
Рассмотрим бюджет внедрения. Оснащение лаборатории микрометрами и приборами для контроля кривизны может стоить от 300 тысяч до 1 миллиона рублей. Это включает оборудование, расходники, поверку. Окупаемость здесь измеряется не прямой прибылью, а предотвращенными убытками. Один случай возврата партии окупает затраты на лабораторию. Инвестиции в контроль работают.
Страховые риски и репутационные потери также зависят от качества комплектующих. Снижение количества бракованных изделий позволяет снизить операционные расходы. Это прямая экономия бюджета предприятия в долгосрочной перспективе. Стоимость простоя штамповочной линии часто превышает цену всего проката в месяце.
На практике часто сталкиваюсь с ситуацией, когда четкое следование методике по ГОСТ 2879-88 позволяло отклонить некондиционный товар и избежать финансовых потерь. Поставщик привез партию шестигранника, в сертификате которой было указано соответствие стандарту. Однако анализ показал превышение кривизны. При детальной проверке выяснилось, что партия хранилась неправильно. Нечеткая маркировка в нашей документации могла бы лишить нас этого законного основания для возврата.
Закупка материалов по правильным спецификациям позволяет сравнивать предложения разных поставщиков корректно. Если один пишет класс А, а другой класс В, без стандарта сложно понять, сравнимы ли они. С унификацией вы сравниваете яблоки с яблоками. Это влияет на итоговую стоимость контракта. Так-то да.
При планировании закупок на год важно заложить резерв на возможную замену поставщиков. Если вы работаете с одним заводом 18 лет, риски монополии растут. Обновление базы поставщиков — это защита от срывов поставок. Старые контракты могут не учитывать новые требования качества. И всё.
Рекомендации технологам и снабженцам
На основе многолетнего опыта сформулирую четкие рекомендации. При оформлении заказа всегда указывайте не только размер и ГОСТ, но и класс точности А или В, марку стали и технические условия. Например, Ст35 по ГОСТ 535-2005. Это избавит от недоразумений с поставщиком. Проходили проверку.
При приемке используйте не штангенциркуль, а гладкий микрометр для контроля размера под ключ. Штангенциркуль может недожать из-за окалины, что даст погрешность. Запросите у поставщика расчеты контроля.
Обязательно требуйте предоставления сертификата качества, где указан химический состав и механические свойства. Сверяйте номер плавки в сертификате с биркой на пачке. Это базовая дисциплина, которая спасает от брака.
Проверяйте кривизну, прокатывая пруток по ровной плите. Для автоматических линий этот параметр критичен. Даже небольшая серповидность может вызвать заклинивание. Между нами, это занимает минуту, но экономит часы простоя.
Помните, что допуски стандарта — отрицательные. Фактический размер прутка всегда будет чуть меньше номинального. Заложите этот запас в свою технологию. Без вариантов.
При модернизации производства используйте актуальные версии стандартов. Если вы работаете по ГОСТ 80-х годов, в документации пишите по новому стандарту. Это упростит будущий поиск аналогов. Старые марки могут исчезнуть из каталогов производителей. Точка.
FAQ
Вопрос: Обязательно ли применять именно этот ГОСТ для импортного оборудования? Ответ: Да, если оборудование собирается в ЕАЭС, оно должно соответствовать техническим регламентам, которые ссылаются на этот стандарт для проката. Иначе таможня не пропустит.
Вопрос: Можно ли использовать старый прокат при ремонте? Ответ: Только если он не имеет следов коррозии и деформации. Повторное использование шестигранника не рекомендуется, так как он может иметь скрытые дефекты. Цена вопроса — надежность изделия.
Вопрос: Кто несет ответственность за несоответствие геометрии? Ответ: Производитель проката несет ответственность за размеры. Потребитель несет ответственность за входной контроль. Оба должны контролировать соблюдение норм.
Вопрос: Как часто нужно проверять кривизну? Ответ: В каждой партии при входном контроле. Геометрия может меняться от партии к партии из-за износа валков.
Вопрос: Что делать, если нужного размера нет в наличии? Ответ: Использовать ближайший аналог с согласования технолога. Главное — чтобы характеристики не были ниже требуемых. Лучше дороже, но надежнее. Сомневаетесь? Запросите образцы смет.
Заключение
ГОСТ 2879-88 — это отлаженный и предсказуемый инструмент. Его грамотное применение, основанное на понимании не только написанных требований, но и скрытых производственных нюансов, позволяет значительно повысить эффективность и качество выпускаемой продукции, минимизировав технологические риски и брак. Не игнорируйте этот стандарт, сделайте его своим союзником в ежедневной работе. Точка.
Внедряя его принципы, вы инвестируете не просто в соответствие нормам, а в реальную надежность крепежа и безопасность технологических процессов. Порядок в прокате — порядок в производстве. И всё.
