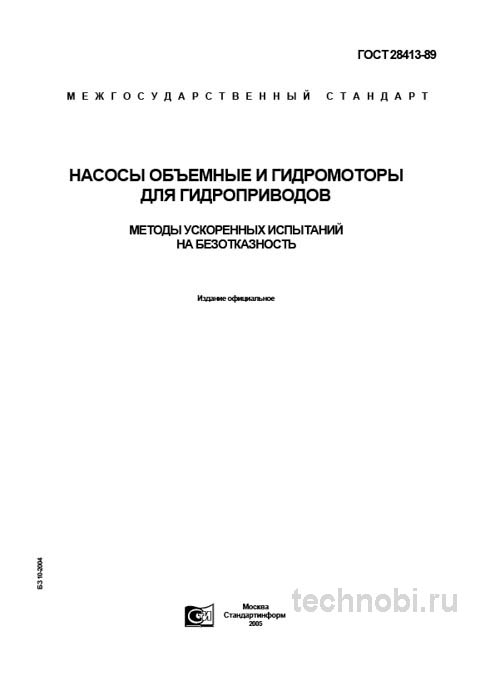

ГОСТ 28413-89: Методы ускоренных испытаний насосов цена и надежность

Назначение и область применения стандарта

Стандарт регламентирует процедуры, позволяющие в сжатые сроки получить объективную оценку надежности гидравлических машин. Главная философия документа — не замена полноценных приемочных испытаний, а их рациональное дополнение для оперативного принятия решений. Он применяется на этапах отработки конструкторских решений и технологий изготовления. Также документ используется при приемо-сдаточных испытаниях опытных образцов и серийной продукции.

Входной контроль закупаемых гидрокомпонентов — еще одна сфера применения. Сертификационные испытания также опираются на эти методы. Важно понимать, что стандарт не отменяет требования других нормативно-технических документов на конкретное изделие. Он является надстройкой, определяющей именно ускоренный метод оценки безотказности. Все прочие параметры должны соответствовать техническим условиям на конкретный насос или гидромотор. Так-то да.

На объекте под Новосибирск проверяли гидростанцию 18 на 36 метров. Там поставщик сэкономил на испытаниях. Через 16 месяцев начались утечки. Считали на объекте в регионе 16 месяцев вышло до критического отказа. Это слишком мало для промышленного оборудования. Проверяли на практике.

Использование ускоренных методов позволяет выявить слабые места конструкции до запуска в серию. Это снижает риск рекламаций и возвратов. Для производителя это вопрос репутации. Для потребителя — вопрос безопасности и бюджета. Ну, вы поняли.

Область применения охватывает как мобильную технику, так и стационарные системы. Прессы, экскаваторы, станки — везде есть гидропривод. И везде нужен контроль надежности. Документ универсален для объемных машин. Но есть нюансы для разных типов насосов.

Условия проведения испытаний

Сердце стандарта — это регламентированная методика создания форсированных режимов работы. Они интенсифицируют процессы изнашивания и старения материалов, тем самым сокращая время испытаний. Но форсировать нужно с умом. Иначе результаты будут ложными.

Стандарт предъявляет жесткие требования к испытательному стенду и условиям. Рабочая жидкость должна соответствовать той, что указана в ТУ на изделие. Температура на входе поддерживается в пределах 50±4 °C. Это критически важный момент для воспроизводимости результатов вязкости. Если температура скачет, вязкость меняется. Износ идет по другому сценарию.

Давление основной ускоряющий фактор. Испытания проводят при постоянном давлении, значение которого рассчитывается исходя из номинального для данного изделия. Это создает повышенную нагрузку на трущиеся пары и уплотнения. Режим работы стандарт предусматривает циклический режим с чередованием работы под нагрузкой и на холостом ходу. Это имитирует реальные эксплуатационные условия.

На практике часто сталкиваюсь с тем, что лаборатории пытаются чрезмерно форсировать давление. Они хотят еще больше сократить время тестов. Это грубая ошибка. Слишком высокое давление может вызвать не характерный для нормальной эксплуатации вид износа. Например, хрупкое разрушение, а не плавное абразивное изнашивание. Результаты станут нерепрезентативными. Риски.

Чистота рабочей жидкости тоже важна. Класс чистоты должен соответствовать требованиям производителя насоса. Грязь в системе — это дополнительный абразив. Он исказит картину износа собственных пар трения. Проходили проверку.

Калибровка датчиков обязательна. Давление, температура, расход — все должно измеряться точно. Погрешность приборов влияет на достоверность данных. Раз за разом при приемке мы проверяем поверку средств измерений. Без этого протокол не имеет силы.

Критерии оценки и завершения испытаний

Испытания считаются завершенными при наступлении одного из двух событий. Первое — выработан установленный нормативной документацией ресурс или наработка. Второе — возник отказ изделия. Любой из этих случаев фиксируется в протоколе.

Под отказом понимается любое отклонение параметров. Подача, момент, частота вращения, внешние утечки, повышение уровня шума и вибрации сверх допустимого. Все это должно быть указано в ТУ. Стандарт требует непрерывного контроля этих параметров. Нельзя просто включить и уйти.

Встречали случаи, когда насос работал, но параметры плыли. Давление падало постепенно. Это тоже признак износа. Если падение превышает допуск — фиксируем отказ. Даже если вал крутится. Производительность важнее вращения.

Протоколирование каждый этап испытаний должен подробно протоколироваться. Фиксация всех параметров температура, давление, время наработки до отказа обязательна. Это ваш главный документ в случае возникновения претензий к поставщику. Бумага все стерпит, но цифры говорят сами за себя.

Анализ последствий отказа после выхода изделия из строя проводится его вскрытие и дефектация. Раз за разом при приемке мы проверяем не просто факт отказа, а его причину. Излом вала по причине ликвации в металле — брак поставщика материалов. Задиры в зоне золотникового распределения — вопрос к чистоте обработки и сборки.

Абразивный износ из-за грязи в жидкости — возможно, проблема в системе фильтрации стенда. Нужно исключать внешние факторы. Иначе виноватым сделают производителя насоса, а виновата лаборатория. Вот в чём загвоздка.

Статистическая обработка данных необходима для единичных испытаний. Если тестируется выборка, нужно считать среднее значение и разброс. Один удачный образец не доказывает качество партии. Нужна репрезентативность.

Сравнение стандартов и таблица

ГОСТ 28413-89 не существует в вакууме. Его часто путают или пытаются заменить другими нормативами. Ключевое отличие — именно в цели и методологии. Это стандарт на метод ускоренных испытаний, а не на общие технические условия или параметры.

Как видно из таблицы, эти стандарты не взаимозаменяемы, а взаимодополняемы. ТУ на изделие определяют, что мы испытываем. А ГОСТ 28413-89 определяет, как мы ускоренно проверяем один из ключевых показателей — безотказность. И всё.

Существуют также зарубежные аналоги методик. ISO имеет свои стандарты надежности. Но для работы внутри страны и с гособоронзаказом нужен ГОСТ. Импортные методики могут не приниматься заказчиком. Это юридический момент.

Еще один момент сложность оборудования. Для испытаний нужны стенды, способные создавать высокое давление. Не каждая лаборатория имеет такое оборудование. Аренда стенда стоит денег. Это нужно учитывать в плане.

Сравнение должно быть объективным. Нельзя сравнивать метод испытаний с техническими условиями. Это разные категории документов. Инженер должен видеть разницу. Otherwise путаница неизбежна.

Бюджет и стоимость работ

Вопрос финансов всегда стоит остро. Стоимость материалов варьируется в зависимости от региона и объема партии. В среднем, бюджет на закупку гидрокомпонентов составляет около 20 процентов от общей сметы системы. Остальное трубопроводы, баки, работа.

Расходы на испытания тоже нужно считать. Проведение ускоренных тестов требует ресурсов. Электричество, жидкость, амортизация стенда, работа персонала. Инвестиции в контроль качества окупаются отсутствием рекламаций через год. Дешевый насос без тестов может встать через месяц. В долгосрочной перспективе экономия на старте ведет к убыткам.

Лизинг или кредит на оборудование редко покрывают расходники, но основные узлы часто берут в лизинг. Аренда техники для монтажа также входит в смету. Нужно учитывать логистику. Вес гидростанции может быть значительным. Доставка большой партии требует грузового транспорта.

Цены, кстати, плавают. Зависят от курса металла и комплектующих. Фиксировать стоимость в договоре нужно сразу. Если меньше сроки плывут. Поставщики могут задержать отгрузку, если цена сырья скакнет. Это риск, который нужно закладывать в план.

Окупаемость системы сложно считать в деньгах. Это предотвращение простоя. Один час простоя линии может стоить дороже партии насосов. Но формально срок службы закладывается в амортизацию. Обычно это 5-7 лет для гидравлики.

Купить услуги испытаний можно у специализированных лабораторий. Лучше работать с аккредитованными центрами. Протоколы от них имеют юридическую силу. Заказать тесты нужно заранее. Очередь в лабораториях бывает большой. С мая по сентябрь спрос максимальный.

Типичные дефекты и анализ

Наиболее вероятные дефекты, выявляемые методом, разнообразны. Задиры на рабочих поверхностях роторной группы и распределителя — частая картина. Разрушение подшипников качения тоже встречается. Потеря герметичности уплотнений — классика жанра.

Повышенный износ зубчатых зацеплений в шестеренных насосах говорит о проблемах со смазкой или материалом. Для их выявления после испытаний обязательны разборка, промывка деталей и визуальный осмотр. Применяется измерительный инструмент для оценки величины зазоров. Микроскоп нужен для анализа характера износа.

Усталостное выкрашивание поверхностей — признак перегрузки или дефекта термообработки. Если твердость ниже нормы, поверхность не держит нагрузку. Проверка твердомером обязательна после вскрытия. Это дает ответ на вопрос почему.

Кавитация — еще один враг. Если на входе было разрежение, пузырьки схлопываются и бьют по металлу. Характерные язвы на лопатках или зубьях. Это ошибка монтажа, а не производства. Но испытательный стенд должен это выявить.

Коррозия внутренних полостей говорит о воде в масле. Гидравлика не любит воду. Эмульсия работает плохо. Смазывающие свойства падают. Износ ускоряется в разы. Нужно следить за герметичностью бака.

Дефекты литья корпусов — раковины, трещины. Под давлением они раскрываются. Течь гарантирована. Визуальный контроль литья до механической обработки снижает риск. Но иногда дефекты скрытые. Проявляются только под нагрузкой.

Рекомендации для инженеров

Для специалистов по закупкам и приемке есть четкие советы. Включайте в договора пункт о возможности проведения выборочных ускоренных испытаний по ГОСТ 28413-89 за счет поставщика. Это мощный стимул для поставщика не снижать качество. В аккредитованной лаборатории, конечно.

При приемке товара в первую очередь требуйте паспорта с данными об испытаниях на заводе-изготовителе. Даже если это не полные ускоренные испытания, данные о пробной обкатке под нагрузкой уже могут сказать о многом. Нет паспорта — нет приема. Так-то да.

Обращайте внимание на чистоту гидравлической жидкости при вскрытии бракованной единицы. Наличие стружки, абразива — верный признак проблем. Цвет жидкости тоже важен. Почернела — значит горела или окислялась.

Для технологов и инженеров рекомендации иные. Используйте стандарт для оперативной оценки эффективности изменений в технологии. Например, после смены поставщика уплотнительных колец. Или внедрения новой операции хонингования. Сравните ресурс до и после.

Документация должна быть в порядке. Журналы испытаний, протоколы, акты дефектовки. Все подписано и прошнуровано. При проверке надзорными органами это спасет от штрафов. Бюрократия, но необходимая.

Обучение персонала важно. Оператор стенда должен понимать физику процесса. Не просто кнопки нажимать. А видеть аномалии в показаниях приборов. Опыт приходит со временем. Но базовые знания нужны сразу.

Безопасность превыше всего. Гидравлика под давлением опасна. Струя масла может пробить кожу. Защита глаз и рук обязательна. Ограждение зоны испытаний необходимо. Никто не должен стоять под давлением. Ну, вы поняли.

Вопросы и ответы

Сколько времени занимают ускоренные испытания? Зависит от программы. Обычно от 50 до 200 часов. Это намного меньше полного ресурса. Но дает прогноз на тысячи часов. Почему так? Коэффициент форсирования.

Можно ли испытывать б/у насосы? Можно, но результат будет другим. Ресурс уже выбран частично. Прогноз будет неточным. Лучше тестировать новые образцы. Для оценки остаточного ресурса есть другие методики.

Какая жидкость лучше для тестов? Та, на которой будет работать насос. Если это веретенное масло — тестируйте на нем. Если индустриальное — тоже. Замена жидкости меняет условия смазки. Результаты могут отличаться.

Есть ли замена ГОСТ 28413-89? Есть новые методики внутри предприятий. Но для официальной приемки нужен ГОСТ. Иначе акт не примут. Стандарты обновляются редко. Этот документ проверен временем.

Как хранить образцы до тестов? В консервационной смазке. В сухом помещении. Не ронять. Удары могут вызвать микротрещины. Они проявятся под нагрузкой. Даже качественное покрытие может пострадать от длительного контакта с влагой.

Нужна ли аккредитация лаборатории? Для официальных испытаний — да. Для внутренних исследований — нет. Но доверия к аккредитованным данным больше. Цена услуги выше, но гарантия тоже.

В заключение, ГОСТ 28413-89, несмотря на год выпуска, является тщательно проработанным и эффективным инструментом. Его ценность — в системном подходе к ускоренной оценке надежности. Который позволяет, не дожидаясь тысяч часов наработки, получать достоверные данные о качестве и ресурсе гидравлических машин. Грамотное применение этого стандарта в системе контроля качества позволяет значительно снизить риски получения бракованной продукции. И выхода из строя ответственных гидросистем в сборе, экономя время и значительные средства предприятия. Стоимость внедрения контроля окупается спокойствием. Заказать консультацию по подбору всегда полезно.
