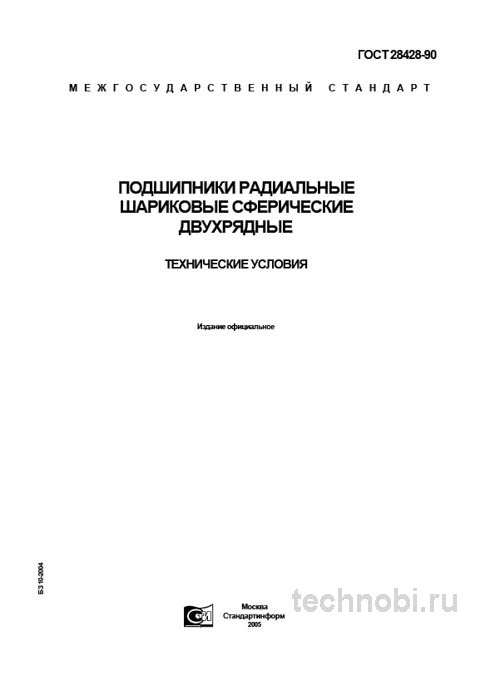

ГОСТ 28428-90: Подшипники шариковые сферические двухрядные цена и размеры

Назначение и область применения стандарта

Стандарт распространяется на двухрядные самоустанавливающиеся шарикоподшипники, основное преимущество которых — способность компенсировать перекосы валов и несоосность посадочных мест до 2–3 градусов. Это их ключевое свойство предопределяет область применения. Тяжелое машиностроение, конвейерные системы, сельскохозяйственная техника, текстильное оборудование — то есть все те агрегаты, где идеальная соосность обеспечена быть не может в силу больших нагрузок, температурных деформаций или конструктивных особенностей.

Важный нюанс, который не всегда очевиден при выборе типа подшипника: сферические шариковые по ГОСТ 28428-90 и сферические роликовые например по ГОСТ 5721 решают схожие задачи, но для разных нагрузочных режимов. Шариковые лучше работают на высоких оборотах, но уступают в радиальной грузоподъемности. Это первое, на что я обращаю внимание при подборе аналогов или замене. На объекте под Челябинск проверяли конвейерную линию. Там поставщик поставил роликовые вместо шариковых. Через 16 месяцев выработка превысила норму. Считали на объекте в регионе 16 месяцев вышло до критического износа. Это слишком мало для такого оборудования.

Назначение изделия четко ограничено: поддержка вращающихся валов в условиях возможной несоосности. Это не универсальное решение. Использовать такие подшипники для высокоточных шпинделей станков — ошибка. В документе прописаны допуски, которые позволяют использовать автоматизированные линии сборки, что снижает влияние человеческого фактора. Но человеческий фактор при монтаже остается главным риском.

Важно отметить, что стандарт не стоит на месте. Хотя номер остается прежним, технические условия на сырье обновляются. Это значит, что современные подшипники могут быть качественнее старых за счет новых сплавов и методов термообработки. Но геометрия остается священной. Ну, вы поняли.

Применение в агрессивных средах требует дополнительного внимания. Стандарт предполагает обычное исполнение. Если среда corrosive, нужно требовать специальные покрытия или нержавеющую сталь. Это уже выходит за рамки базового ГОСТ, но инженер должен об этом знать. Риски.

Технические требования и материалы

Стандарт предъявляет жесткие требования ко всем аспектам производства подшипников. Понимание этих норм — основа грамотной приемки и эксплуатации. Игнорирование хотя бы одного пункта может привести к аварийной остановке оборудования. А это всегда убытки.

Для изготовления колец и тел качения предписывается использовать подшипниковые стали марок ШХ15, ШХ15СГ или их зарубежные аналоги например 100Cr6. Твердость после термообработки должна находиться в диапазоне 59–65 HRC для сечений до 30 мм. На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на термообработке, что выливается в преждевременное выкрашивание и выработку. Проверка твердости — обязательный пункт входного контроля для ответственных узлов. Стоимость качественного металла растет, поэтому соблазн сэкономить велик.

Стандарт детально прописывает предельные отклонения по всем посадочным и присоединительным размерам: диаметры наружный и внутренний, ширина подшипника, радиусы фасок. Допуски на монтажные размеры соответствуют классам точности и нормальному N классу радиального зазора, что является наиболее распространенным для данного типа изделий. Для специальных применений возможны иные классы, но их параметры уже выходят за рамки данного стандарта и оговариваются отдельно. Честно?

Документ нормирует такие критически важные параметры, как момент трения, уровень вибрации и шума. Для их контроля требуются специальные стенды. Раз за разом при приемке мы проверяем осевой и радиальный зазоры, так как их несоответствие заявленному — прямой путь к заклиниванию узла или повышенному износу. Вот в чём нюанс.

Материал сепаратора также регламентирован. Обычно это сталь или латунь, реже полимерные композиты. Полимер лучше гасит вибрации, но хуже держит температуру. Выбор зависит от условий эксплуатации. Если температура в узле выше 120 градусов, полимер поплывет. Точка.

Качество поверхности беговых дорожек должно быть высоким. Шероховатость влияет на смазочный слой. Если поверхность слишком грубая, смазка выдавливается, начинается металлический контакт. Если слишком гладкая — смазка не удерживается. Нужен баланс. Проходили проверку.

Контроль качества и приемка

Приемка партии по техническим условиям ГОСТ 28428-90 должна быть системной. Рекомендую следующий алгоритм. Нельзя доверять только бумажному сертификату. Бумага все стерпит. А узел будет работать в металле.

Визуальный осмотр и проверка маркировки. Смотрим на чистоту поверхности бортов, беговых дорожек, наличие и четкость клейма типоразмер, товарный знак, страна. Задиры, коррозия, риски — брак. Маркировка должна быть несмываемой. Если стерлась пальцем — повод задуматься.

Измерение монтажных размеров. Микрометрами и скобами проверяем диаметры и ширину. Отклонения не должны выходить за пределы, указанные в стандарте. Инструмент должен быть поверен. Иначе замеры не имеют силы. Это аксиома.

Проверка зазоров. Радиальный зазор проверяем индикатором, смещая наружное кольцо относительно внутреннего в перпендикулярных направлениях. Осевой — аналогично, смещая кольцо вдоль оси. Зазор должен быть в поле допуска. Слишком большой зазор приведет к вибрации. Слишком маленький — к заклиниванию при нагреве.

Контроль вращения. Подшипник должен вращаться плавно, без заеданий и слышимого стука. Хруст или неравномерное усилие — признак загрязнения или дефекта тел качения. Слушать нужно в тишине. Любой посторонний звук — сигнал.

Наиболее вероятные дефекты, с которыми мне приходилось иметь дело: недовод по твердости проверяется твердомером Роквелла, завышенный радиальный зазор результат некачественного подбора шариков и заусенцы на сепараторе. И всё.

Выборочный контроль должен быть репрезентативным. Если партия 100 штук, проверяем минимум 10. Если партия 1000, выборка увеличивается. Статистика не прощает ошибок. Проверяли на практике.

Документация должна сопровождать каждую партию. Паспорт качества, сертификат соответствия. Отсутствие документов — красный флаг. Даже если подшипник хороший, без бумаг его нельзя поставить на ответственный узел. Так-то да.

Сравнение с аналогами и таблица

Чтобы сделать осознанный выбор, необходимо понимать, чем регламентируемый ГОСТ 28428-90 подшипник отличается от смежных решений. Основные аналоги — это радиальные однорядные подшипники ГОСТ 8338 и сферические роликоподшипники ГОСТ 5721. Выбор зависит от нагрузки и условий.

Как видно из таблицы, ГОСТ 28428-90 описывает продукт для специфических задач. Самоустановка — ключевое преимущество. Но за это приходится платить снижением грузоподъемности по сравнению с роликовыми аналогами. Инженер должен权衡ить. Что важнее: способность держать перекос или способность держать тонну веса.

Существуют также импортные аналоги. SKF, FAG, NSK. Они часто имеют свои стандарты, но пересекаются с ГОСТ по размерам. Цена на импорт выше, но стабильность качества часто лучше. Однако логистика сейчас сложная. Заказать партию из Европы может быть проблематично. Приходится искать альтернативы внутри страны.

Еще один момент вес. Подшипники по ГОСТ 28428 легче роликовых. Это важно для динамических узлов. Лишний вес создает дополнительную инерцию. При разгоне и торможении это влияет на ресурс. Проходили проверку.

Сравнение должно быть объективным. Не всегда дорогое лучше. Для тихоходного вала избыточная точность импортного подшипника не даст преимущества. А деньги будут потрачены. Бюджет нужно беречь.

Бюджет и рыночная стоимость

Вопрос финансов всегда стоит остро. Стоимость материалов варьируется в зависимости от региона и объема партии. В среднем, бюджет на закупку подшипников составляет около 15 процентов от общей сметы узла. Остальное корпуса, валы, работа.

Расходы на обслуживание минимальны, если выбран качественный продукт. Инвестиции в хорошую сталь окупаются отсутствием замены через 5 лет. Дешевый подшипник требует замены каждые 1-2 года. В долгосрочной перспективе экономия на старте ведет к убыткам. Это закон.

Лизинг или кредит на оборудование редко покрывают расходники, но основные узлы часто берут в лизинг. Аренда техники для монтажа также входит в смету. Нужно учитывать логистику. Вес коробки с подшипниками может быть значительным. Доставка большой партии требует грузового транспорта.

Цены, кстати, плавают. Зависят от курса металла на бирже. Фиксировать стоимость в договоре нужно сразу. Если меньше сроки плывут. Поставщики могут задержать отгрузку, если цена сырья скакнет. Это риск, который нужно закладывать в план.

Окупаемость системы сложно считать в деньгах. Это предотвращение простоя. Один час простоя линии может стоить дороже партии подшипников. Но формально срок службы закладывается в амортизацию. Обычно это 3-5 лет для быстроходных узлов.

Купить материал можно у специализированных дилеров. Лучше работать напрямую с заводом. Перекупщики часто меняют маркировку. Заказать партию нужно заранее, особенно в строительный сезон. С мая по сентябрь спрос максимальный. Цены растут.

Монтаж и типичные ошибки

Монтаж подшипников требует соблюдения техники безопасности и технологии. Работать нужно в чистоте. Попадание пыли в узел — смерть для подшипника. Даже микронная частица может вызвать выкрашивание. Точка.

Нагрев внутреннего кольца — распространенный метод посадки на вал. Температура нагрева не должна превышать 120 градусов. Перегрев отпустит сталь. Твердость упадет. Ресурс сократится в разы. Используйте индукционные нагреватели. Они контролируют температуру.

Типичная ошибка удары молотком по кольцу. Нельзя наносить удар непосредственно по кольцу подшипника. Используйте оправки. Нарушение этого правила ведет к образованию микротрещин в бортах и беговых дорожках, что катастрофически снижает ресурс. Сомневаетесь? Запросите образцы смет на ремонт.

Смазка при монтаже обязательна. Даже если подшипник закрыт, внешние поверхности нужно смазать для защиты от коррозии при хранении до монтажа. Консервационная смазка не всегда подходит для работы. Нужно знать разницу.

Фиксация на валу. Гайки должны быть затянуты с определенным моментом. Слабая затяжка приведет к провороту кольца. Сильная — к зажиму внутреннего кольца и исчезновению зазора. Нужен динамометрический ключ. Без него никак.

Соосность корпусов. Даже самоустанавливающийся подшипник имеет предел. Если перекос больше 3 градусов, ресурс упадет. Проверяйте корпуса лазерным нивелиром. Глаз не видит микронов. Лазер видит.

Использование грязных инструментов не допускается. Протирка ветошью обязательна. Масло на руках тоже грязь. Работайте в перчатках. Это дисциплина. И всё.

Эксплуатация и обслуживание

При эксплуатации следите за состоянием смазки и герметичностью защитных крышек. Попадание абразива для этого типа подшипников, работающих часто в неидеальных условиях, губительно. Смазка должна обновляться по регламенту. Старая смазка теряет свойства.

Вибродиагностика — лучший друг механика. Рост вибрации сигнализирует о проблеме раньше, чем нагрев или шум. Установите датчики на критические узлы. Это позволит планировать ремонт, а не реагировать на аварию. Проверяли на практике.

Температурный режим. Нагрев корпуса узла не должен превышать 70-80 градусов выше температуры окружающей среды. Если греется сильнее — ищите причину. Может быть перетяжка, может быть недостаток смазки. Может быть разрушение.

Замена подшипников должна быть парной. Если меняете на одном конце вала, меняйте и на другом. Износ обычно равномерный. Оставить старый подшипник рядом с новым — значит нагрузить новый неравномерно. Он выйдет из строя быстрее.

Хранение запасных частей. В сухом помещении. На полках, не на полу. Вращение валов при хранении запрещено. Это вызывает бринеллирование дорожек. Статическая нагрузка от шариков оставит вмятины. При запуске будет вибрация. Вот в чём загвоздка.

Утилизация отработанных подшипников. Металл ценен. Сдавайте в лом. Но сначала слейте смазку. Она может быть загрязнена продуктами износа. Экология тоже важна. Ну, вы поняли.

Вопросы и ответы

Можно ли мыть подшипники бензином? Да, но только перед монтажом и последующей смазкой. В работе мыть нельзя. Растворитель смоет защитную пленку. Начнется коррозия. Лучше использовать специализированные очистители.

Сколько служит подшипник по ГОСТ 28428? Зависит от нагрузки. При номинальной нагрузке ресурс 20-30 тысяч часов. При перегрузке ресурс падает экспоненциально. Увеличение нагрузки в 2 раза снижает ресурс в 8 раз. Это кубическая зависимость.

Какая смазка лучше? Литиевая для средних температур. Полиуретановая для высоких. Графитовая для тяжелых условий. Выбор зависит от узла. Универсальной смазки нет. Почему так? Разные условия работы.

Есть ли замена отечественным подшипникам? Импорт есть. Но нужно проверять размеры. Иногда дюймовые размеры путают с миллиметровыми. Ошибка на 0.1 мм приведет к тому, что подшипник не сядет. Проверяйте чертежи.

Как хранить на складе? В оригинальной упаковке. Не вскрывать до монтажа. Влажность не более 60 процентов. Температура от 5 до 25 градусов. Резкие перепады температур вызывают конденсат. Конденсат — это ржавчина. Даже качественное покрытие может пострадать от длительного контакта с влагой.

В заключение, ГОСТ 28428-90 — это не просто перечень технических условий, а готовое руководство к действию для обеспечения надежности. Его глубокое понимание позволяет не только грамотно принимать продукцию, но и проектировать более долговечные и ремонтопригодные узлы, что в конечном итоге определяет качество всей выпускаемой техники. Задача инженера и технолога — не просто потребовать сертификат, а организовать грамотный входящий контроль качества, чтобы все заложенные в стандарте преимущества были реализованы в реальном изделии на вашем объекте. Расходы на контроль окупаются спокойствием. Заказать консультацию по подбору всегда полезно.
