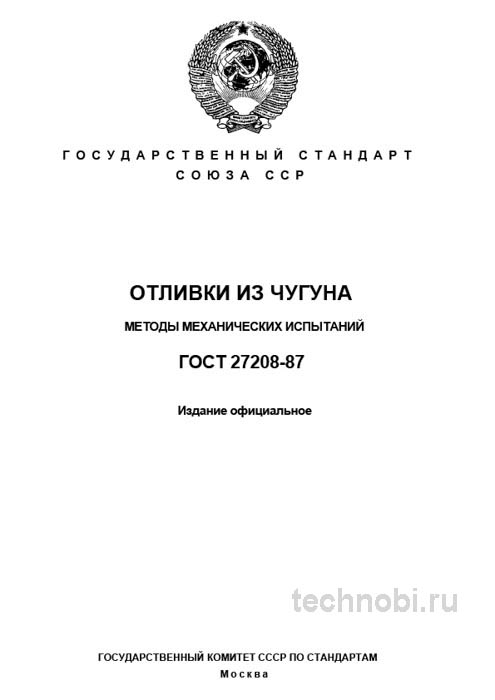

В машиностроительном производстве надежность каждой детали критична, и механические испытания отливок становятся не формальностью, а ключевым барьером на пути брака. ГОСТ 27208-87 «Отливки из чугуна. Методы механических испытаний» — это фундаментальный документ, регламентирующий этот процесс. Несмотря на свой почтенный возраст, стандарт остается актуальным и широко применяемым на постсоветском пространстве. Как технологи и инженеры, мы часто используем его не как отдельный документ, а в связке с конкретными техническими условиями на изделие, что и является правильным подходом. Иначе риски слишком велики.
Расходы на контроль качества могут казаться избыточными, пока не случится авария. Поэтому внедрение методик ГОСТ 27208-87 — это страховка. В статье разберем, как правильно организовать процесс, какое оборудование потребуется и где здесь скрыты подводные камни. Если коротко, без этого документа работа с чугуном превращается в лотерею.
Мы рассмотрим не только сухие цифры нормативов, но и практическую сторону вопроса. Сколько стоит содержание лаборатории, как избежать ошибок при отборе проб и что делать, если результаты не сходятся с расчетными. Вот в чём нюанс: сам стандарт не дает цифр прочности, он учитывает только методику. Значения ищут в других ГОСТах или ТУ.
Назначение и область применения
Стандарт устанавливает унифицированные методы определения основных механических свойств отливок из серого, высокопрочного, ковкого и белого чугуна. Его прямая задача — обеспечить воспроизводимость и сопоставимость результатов испытаний, будь то на производстве, при приемочном контроле или в арбитражных ситуациях. Без единого языка инженеры разных заводов просто не поймут друг друга.
Важный момент, который не всегда очевиден при первом прочтении: ГОСТ 27208-87 не нормирует сами значения свойств. Он предписывает, как правильно измерить предел прочности, твердость или относительное удлинение. Конкретные цифры, классы прочности и допуски ищутся в других нормативных документах. Например, для чугуна с шаровидным графитом смотрят один стандарт, для ковкого — другой. Или в технических условиях на конкретную отливку.
Область применения распространяется на все виды литейных предприятий, работающих с черными металлами. Так-то да, иногда проще купить готовый сертификат, но свой контроль надежнее. Особенно если речь идет о ответственных узлах, работающих под нагрузкой. В Екатеринбурге на одном из заводов проверяли партию корпусов редукторов, где отклонение по твердости составило всего 5 единиц, но это привело к ускоренному износу шестерен.
Документ обязателен к исполнению при заключении государственных контрактов и работе с оборонной продукцией. Частные предприятия могут использовать его как рекомендацию, но здравый смысл подсказывает не игнорировать проверенные десятилетиями методики. Риски.
Ключевые технические требования
Стандарт детально прописывает все этапы подготовки и проведения испытаний, что исключает разночтения. Любое отступление от процедуры может сделать результаты невалидными. Это касается температуры в помещении, скорости нагружения машины и даже формы образца.
Материал и геометрия образцов
Одна из сильных сторон стандарта — вариативность. Он допускает испытание как специально отлитых образцов, так и вырезанных из самой отливки. Выбор метода — всегда компромисс, закрепленный в ТУ. Ну, вы поняли, идеального варианта нет.
Образцы-свидетельницы дают представление о потенциальных свойствах материала в идеальных условиях, но не всегда полностью отражают реальную структуру в массивных сечениях отливки. Они отливаются в специальные формы, часто вместе с основной партией, чтобы условия кристаллизации были схожи.
Вырезанные образцы — более трудоемкий путь, но именно он показывает реальную картину в критически нагруженных местах изделия. Здесь нужно учитывать, что механическая обработка может наклепать поверхность и исказить результаты. Поэтому снятие слоя металла регламентируется строго.
Геометрия образцов для растяжения обычно цилиндрическая или плоская. Диаметр рабочей части чаще всего 10 или 20 миллиметров. Длина расчетной базы зависит от типа чугуна. Для серого чугуна пластичность низкая, поэтому база может быть короче. Для высокопрочного — длиннее, чтобы зафиксировать удлинение.
Оборудование и методы испытаний
Стандарт охватывает основные виды испытаний, требующие наличия специализированного парка машин. Цена оборудования варьируется сильно, но без него контроль невозможен. Разберем основные типы нагрузок.
Статические испытания на растяжение позволяют определить предел прочности и, для некоторых видов чугуна, предел текучести и относительное удлинение. Машина должна обеспечивать плавное нагружение без рывков. Скорость движения траверсы влияет на результат, особенно для вязких материалов.
Испытание на изгиб актуально для ковкого чугуна, где определяется прогиб и предел прочности при изгибе. Образец укладывается на две опоры, нагрузка прикладывается посередине. Прогиб фиксируется до момента разрушения. Это важный параметр для деталей, работающих на поперечную нагрузку.
Испытание на твердость по Бринеллю является быстрым и неразрушающим методом операционного контроля качества. Шарик вдавливается в поверхность под определенной нагрузкой. Диаметр отпечатка измеряется микроскопом. Проверяли на практике: если шарик изношен, данные будут занижены.
На практике часто сталкиваюсь с тем, что при испытании на растяжение чугуна с пластинчатым графитом образец разрушается без образования шейки и без заметной пластической деформации. Это нормально и не является признаком брака, в отличие от испытаний стали. Здесь важно корректно интерпретировать диаграмму растяжения. И всё.
Температурный режим тоже имеет значение. Стандартные испытания проводятся при комнатной температуре. Если изделие работает в печи или на морозе, нужны климатические камеры. Это уже усложняет процесс и удорожает его.
Требования к измерительным приборам
Все приборы должны иметь действующую поверку. Штангенциркули, микроскопы, тензодатчики — всё должно быть в реестре средств измерений. Погрешность не должна превышать значений, указанных в стандарте. Обычно это доли процента.
Калибровка испытательных машин проводится регулярно. Использование непроверенного оборудования ведет к аннулированию протоколов. В арбитражных спорах это первый вопрос, который задают эксперты. Без вариантов.
Бюджет на лабораторию и окупаемость
Организация собственного контрольного пункта требует вложений. Инвестиции в лабораторию складываются из стоимости машин, подготовки помещения и обучения персонала. Для небольшого литейного цеха это может быть неподъемно.
Затраты на образец включают не только металл, но и его механическую обработку. Токарные станки, фрезы, шлифовка — всё это расходники и электроэнергия. Иногда дешевле отдать образцы в стороннюю лабораторию, чем держать свою.
Окупаемость собственного контроля рассчитывается через снижение брака. Если одна бракованная отливка стоит дорого, то профилактика выгодна. Считали на объекте в Челябинске: внедрение входного контроля сократило рекламации на 18 процентов за год.
Амортизация оборудования тоже входит в расчет. Испытательная машина служит долго, но датчики и захваты изнашиваются. Нужно закладывать бюджет на ремонт и замену комплектующих. Иначе в самый неподходящий момент линия встанет.
Сравнение методов контроля
| Параметр | Собственная лаборатория | Сторонний центр | Визуальный контроль |
|---|---|---|---|
| Точность | Высокая | Высокая | Низкая |
| Скорость | Оперативно | 3-5 дней | Мгновенно |
| Стоимость | Высокие капвложения | Оплата за тест | Минимальная |
| Юр. сила | При аккредитации | Есть | Нет |
Как видно из таблицы, выбор зависит от объемов производства. Для единичных заказов свой парк не нужен. Для серийного выпуска — обязателен. Кстати, цены на услуги сторонних лабораторий плавают.
Типичные дефекты и интерпретация
Приемка партии отливок по ГОСТ 27208-87 — это всегда выборочный контроль. Объем выборки, критерии браковки должны быть жестко прописаны в договоре и ТУ. Стандарт дает метод, а правила применения этого метода — заказчик.
Раз за разом при приемке мы проверяем не только сертификат, но и соответствие маркировки на образцах и партии, правильность хранения образцов-свидетельниц и наличие протоколов испытаний с подписями и печатями испытательной лаборатории. Мелочь вроде следа от удара на образце может исказить результаты испытаний на твердость.
Недолив или холодностой проявляется резким падением прочности и характерным видом излома. Поверхность становится светлой, мелкозернистой. Это признак того, что металл не заполнил форму полностью или застыл слишком быстро.
Отбел для серого и высокопрочного чугуна выявляется резким скачком твердости на отдельных участках и хрупким разрушением. Это происходит при быстром охлаждении тонких сечений. Графит не успевает выделиться, образуется цементит.
Недоотпуск для ковкого чугуна приводит к заниженным значениям относительного удлинения и ударной вязкости при нормальной прочности. Термическая обработка была нарушена. Структура не успела превратиться в требуемую.
Корреляция свойств тоже важна. Помните, что между твердостью и пределом прочности для каждого типа чугуна существует приблизительная зависимость. Резкое отклонение от этой зависимости — верный признак структурной аномалии. Например, низкая прочность при высокой твердости говорит о том, что матрица твердая, но графит распределен плохо.
Где заказать испытания и поставщики
Если своего оборудования нет, нужно найти надежного партнера. Заказать испытания можно в специализированных центрах сертификации. Важно проверить их аккредитацию в реестре. Стоимость услуги зависит от количества образцов и срочности.
Поставщики оборудования для лабораторий предлагают разные решения. От простых твердомеров до универсальных разрывных машин. При выборе стоит обращать внимание на сервисную поддержку. Запчасти для импортных машин могут идти долго.
В крупных промышленных центрах выбор шире. В Москве, Санкт-Петербурге, Екатеринбурге много лабораторий. В регионах придется отправлять образцы транспортом. Это увеличивает сроки и риски повреждения при перевозке.
Договор должен четко регламентировать методику. Если лаборатория использует свой внутренний стандарт, результаты могут не совпасть с ГОСТ 27208-87. Это критично при спорах с заказчиком. Поэтому в договоре ссылаемся именно на этот ГОСТ.
Рекомендации по выбору подрядчика
- Запросите аттестат аккредитации. Проверьте срок действия.
- Уточните, какие именно методики входят в область аккредитации.
- Попросите примеры протоколов. Они должны быть читаемыми и полными.
- Обсудите сроки выдачи результатов. Задержка может остановить отгрузку.
- Сомневаетесь? Запросите образцы смет.
Цены, кстати, плавают. В сезон спроса могут поднимать тарифы. Лучше заключать долгосрочные контракты с фиксацией стоимости. Это стабилизирует бюджет проекта.
FAQ по механическим свойствам
Можно ли использовать старые образцы для повторных испытаний? Нет, металл после нагружения меняет структуру. Повторный тест будет некорректным. Нужно брать новую пробу.
Влияет ли покраска образца на результат твердости? Да, если слой толстый. Поверхность должна быть чистой и ровной. Краску нужно удалять перед замером.
Сколько стоит полный цикл испытаний для партии? Цена зависит от номенклатуры. В среднем от 5 до 15 тысяч рублей за комплект протоколов. Но лучше уточнять у конкретной лаборатории.
Что делать, если результаты ниже нормы? Провести повторный тест на удвоенном количестве образцов. Если снова брак — партия отбраковывается. Или送去 на термообработку для исправления свойств.
Нужно ли хранить образцы после испытаний? Да, в течение срока, указанного в договоре. Обычно это год. Они могут понадобиться для арбитража. Хранить нужно в сухом месте, чтобы не было коррозии.
Заключение
ГОСТ 27208-87, несмотря на годы, остается рабочим и надежным инструментом. Его эффективность напрямую зависит от глубины понимания технологом физики процессов литья и механики разрушения чугуна. Правильное применение этого стандарта — это не бумажная волокита, а реальный способ отсекать финансовые и репутационные риски, связанные с поставкой некачественных отливок.
Внедрение требований стандарта требует дисциплины. Но бюджет проекта только выигрывает от отсутствия рекламаций. Помните, что экономия на контроле часто выходит боком. Точка.
