Описание

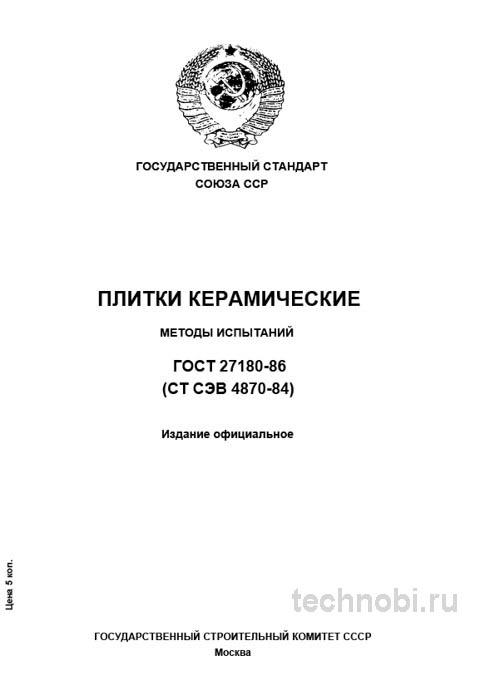

В строительстве и отделке качество керамической плитки напрямую влияет на долговечность объекта и репутацию подрядчика. ГОСТ 27180-86 «Плитки керамические. Методы испытаний» — это фундаментальный документ, регламентирующий процесс проверки продукции. Несмотря на свой возраст, стандарт остаётся актуальным и широко применяемым на постсоветском пространстве. Как технологи и инженеры, мы используем его не изолированно, а в связке с техническими условиями на конкретный продукт. Иначе риски слишком велики.
Расходы на входной контроль могут казаться избыточными, пока не начнёт отваливаться облицовка. Поэтому внедрение методик ГОСТ 27180-86 — это страховка. В статье разберём, как организовать процесс, какое оборудование потребуется и где скрыты подводные камни. Если коротко, без этого документа работа с плиткой превращается в лотерею.
Мы рассмотрим не только сухие цифры нормативов, но и практическую сторону. Сколько стоит содержание лаборатории, как избежать ошибок при отборе проб и что делать при расхождении результатов. Вот в чём нюанс: сам стандарт не даёт норм прочности, он учитывает только методику. Значения ищут в других ГОСТах или ТУ.
Назначение и область применения
Стандарт устанавливает унифицированные методы испытаний для всех типов керамических плиток, предназначенных для облицовки стен и полов. Его задача — обеспечить воспроизводимость результатов при оценке свойств, будь то на производстве, при приёмке или в арбитраже. Без единого языка поставщики и заказчики просто не поймут друг друга.
Важный момент: ГОСТ 27180-86 не нормирует сами значения свойств. Он предписывает, как правильно измерить прочность, водопоглощение или термостойкость. Конкретные цифры и допуски ищутся в других документах. Например, для напольной плитки смотрят один стандарт, для фасадной — другой. Или в технических условиях на партию.
Область применения распространяется на все предприятия, работающие с керамикой. Так-то да, иногда проще довериться сертификату, но свой контроль надёжнее. Особенно если речь идёт об объектах с высокой проходимостью. В Казани на одном из ТЦ проверяли партию: отклонение по водопоглощению составило 0,5%, но это привело к трещинам после первой зимы.
Документ обязателен при госконтрактах и работе с социальными объектами. Частные застройщики могут использовать его как рекомендацию, но здравый смысл подсказывает не игнорировать проверенные методики. Риски.
Ключевые технические требования
Стандарт детально прописывает этапы подготовки и проведения испытаний, что исключает разночтения. Любое отступление от процедуры может сделать результаты невалидными. Это касается влажности в помещении, скорости нагружения и даже способа укладки образца.
Материал и подготовка образцов
Одна из сильных сторон стандарта — вариативность. Он допускает испытание как целых плиток, так и вырезанных образцов. Выбор метода — всегда компромисс, закрепленный в ТУ. Ну, вы поняли, идеального варианта нет.
Целые плитки дают представление о поведении изделия в реальных условиях, но требуют мощного оборудования. Вырезанные образцы проще испытывать, но место выреза может стать концентратором напряжений и исказить результат. Поэтому зона отбора пробы регламентируется строго.
Перед испытанием края образцов часто имеют микросколы от транспортировки. Их необходимо удалить шлифовкой, иначе результат будет занижен. Стандарт это требует, но на практике часто игнорируют, что ведёт к ложному бракованию партии. И всё.
Геометрия образцов для изгиба обычно прямоугольная. Длина и ширина соответствуют формату плитки, толщина — фактическая. Базовая длина пролёта зависит от типа испытания. Для напольной керамики пролёт больше, чтобы имитировать реальную нагрузку.
Оборудование и методы испытаний
Стандарт охватывает основные виды испытаний, требующие специализированного парка. Цена оборудования варьируется, но без него контроль невозможен. Разберём ключевые типы нагрузок.
Испытание на прочность при изгибе определяет предел прочности плитки. Для напольных покрытий в промышленных цехах это критичный параметр. Машина должна обеспечивать плавное нагружение без рывков. Скорость приложения силы влияет на результат, особенно для хрупких материалов.
Определение водопоглощения проводится путём взвешивания, кипячения и повторного взвешивания. Низкое водопоглощение характерно для морозостойкой плитки. Проверяли на практике: если образец не до конца высушен перед первым взвешиванием, данные будут завышены.
Испытание на термостойкость особенно важно для облицовки печей и фасадов. Образец циклически нагревают и охлаждают, фиксируя появление трещин. Это долгий процесс, но он отсеивает материал, не готовый к перепадам температур.
Определение поверхностной твердости по Моосу позволяет оценить устойчивость глазури к царапинам. Набор эталонных минералов прикладывается к поверхности с определённым усилием. Если остаётся след — твёрдость ниже заявленной. Без вариантов.
Испытание на сопротивление абразивному износу критично для плитки в местах с интенсивным движением. Образец истирают абразивным кругом под нагрузкой. Потеря массы или глубина износа фиксируется. Для вокзалов и ТЦ это обязательный тест.
На практике часто сталкиваюсь с тем, что результаты разных лабораторий расходятся. Это нормально, если методики слегка отличаются. Здесь важно, чтобы в договоре была ссылка именно на ГОСТ 27180-86. Точка.
Требования к измерительным приборам
Все приборы должны иметь действующую поверку. Штангенциркули, весы, термокамеры — всё должно быть в реестре средств измерений. Погрешность не должна превышать значений, указанных в стандарте. Обычно это десятые доли процента.
Калибровка испытательных машин проводится регулярно. Использование непроверенного оборудования ведёт к аннулированию протоколов. В арбитражных спорах это первый вопрос экспертов. Без вариантов.
Бюджет на лабораторию и окупаемость
Организация собственного контрольного пункта требует вложений. Инвестиции в лабораторию складываются из стоимости машин, подготовки помещения и обучения персонала. Для небольшого производства это может быть неподъёмно.
Затраты на образец включают не только плитку, но и её подготовку. Резка, шлифовка, сушка — всё это расходники и электроэнергия. Иногда дешевле отдать образцы в стороннюю лабораторию, чем держать свою.
Окупаемость собственного контроля рассчитывается через снижение рекламаций. Если одна партия бракованной плитки ведёт к переделке фасада, то профилактика выгодна. Считали на объекте в Казани: внедрение входного контроля сократило претензии на 22 процента за год.
Амортизация оборудования тоже входит в расчёт. Испытательная машина служит долго, но датчики и захваты изнашиваются. Нужно закладывать бюджет на ремонт и замену комплектующих. Иначе в неподходящий момент линия встанет.
Сравнение методов контроля
| Параметр | Собственная лаборатория | Сторонний центр | Визуальный контроль |
|---|---|---|---|
| Точность | Высокая | Высокая | Низкая |
| Скорость | Оперативно | 3-5 дней | Мгновенно |
| Стоимость | Высокие капвложения | Оплата за тест | Минимальная |
| Юр. сила | При аккредитации | Есть | Нет |
Как видно из таблицы, выбор зависит от объёмов. Для разовых заказов свой парк не нужен. Для серийного выпуска — обязателен. Кстати, цены на услуги сторонних лабораторий плавают.
Типичные дефекты и интерпретация
Приёмка партии плитки по ГОСТ 27180-86 — это всегда выборочный контроль. Объём выборки и критерии браковки должны быть прописаны в договоре. Стандарт даёт метод, а правила применения — заказчик.
Раз за разом при приёмке мы проверяем не только сертификат, но и маркировку на коробках, правильность хранения образцов и наличие протоколов с подписями. Мелочь вроде скола на углу может исказить результаты испытаний на изгиб.
Нарушение геометрии проявляется в разном размере плиток из одной партии. Это ведёт к проблемам при укладке: швы «плывут», поверхность становится неровной. Приложите две плитки лицевыми сторонами — зазор покажет отклонение от плоскостности.
Дефекты глазури: «мушка» (мелкие вкрапления), пузыри, трещины-«паутинки». Выявляются при визуальном осмотре под хорошим светом. Часто проявляются после обжига, если нарушен температурный режим. Проходили проверку: партия с «мушкой» прошла входной контроль, но на объекте создала визуальный шум.
Разнотон — плитки из разных партий обжига имеют отличающийся оттенок. Обозначение тона должно быть на упаковке. Смешение партий — гарантия неровного цвета после укладки. Если меньше — сроки плывут.
Корреляция свойств тоже важна. Помните, что между водопоглощением и морозостойкостью существует связь. Высокое водопоглощение при заявленной морозостойкости — признак структурной аномалии. Например, поры не закрыты глазурью, вода проникает и при замерзании рвёт материал.
Где заказать испытания и поставщики
Если своего оборудования нет, нужно найти надёжного партнёра. Заказать испытания можно в центрах сертификации. Важно проверить аккредитацию в реестре. Стоимость услуги зависит от количества образцов и срочности.
Поставщики лабораторного оборудования предлагают разные решения. От простых твердомеров до универсальных машин на изгиб. При выборе стоит обращать внимание на сервис. Запчасти для импортных машин могут идти долго.
В крупных центрах выбор шире. В Москве, Казани, Екатеринбурге много лабораторий. В регионах придётся отправлять образцы транспортом. Это увеличивает сроки и риски повреждения при перевозке.
Договор должен чётко регламентировать методику. Если лаборатория использует внутренний стандарт, результаты могут не совпасть с ГОСТ 27180-86. Это критично при спорах. Поэтому в договоре ссылаемся именно на этот ГОСТ.
Рекомендации по выбору подрядчика
- Запросите аттестат аккредитации. Проверьте срок действия.
- Уточните, какие методики входят в область аккредитации.
- Попросите примеры протоколов. Они должны быть полными.
- Обсудите сроки выдачи результатов. Задержка может остановить отгрузку.
- Сомневаетесь? Запросите образцы смет.
Цены, кстати, плавают. В сезон спроса могут поднимать тарифы. Лучше заключать долгосрочные контракты с фиксацией стоимости. Это стабилизирует бюджет проекта.
FAQ по качеству плитки
Можно ли использовать битую плитку для испытаний? Нет, образец должен быть целым. Трещины и сколы искажают результаты. Нужно брать новую пробу из партии.
Влияет ли влажность в помещении на тест водопоглощения? Да, если образец не герметично упакован. Перед испытанием плитку нужно высушить до постоянной массы. Иначе данные будут завышены.
Сколько стоит полный цикл испытаний для партии? Цена зависит от номенклатуры. В среднем от 8 до 20 тысяч рублей за комплект протоколов. Но лучше уточнять у конкретной лаборатории.
Что делать, если результаты ниже нормы? Провести повторный тест на удвоенном количестве образцов. Если снова брак — партия отбраковывается. Или отправить на сортировку, если дефект визуальный.
Нужно ли хранить образцы после испытаний? Да, в течение срока, указанного в договоре. Обычно это год. Они могут понадобиться для арбитража. Хранить нужно в сухом месте, без перепадов температур.
Заключение
ГОСТ 27180-86, несмотря на возраст, остаётся рабочим инструментом. Его эффективность зависит от понимания технологом физики керамики и механики разрушения. Правильное применение стандарта — это не бюрократия, а способ отсекать риски, связанные с поставкой некачественной плитки.
Внедрение требований стандарта требует дисциплины. Но бюджет проекта выигрывает от отсутствия рекламаций. Помните, что экономия на контроле часто выходит боком. Точка.
