Описание
В логистике и машиностроении надёжное крепление грузов — это не просто пункт техники безопасности, а фундаментальное условие бесперебойности процессов. Сорванный груз может остановить конвейер на сутки. Среди такелажных средств особняком стоят пневматические оболочки. Стандарт ГОСТ 27213-87 регламентирует их технические условия. Вот в чём нюанс: многие воспринимают этот документ как архаику. Честно говоря, это ошибка. Без понимания требований стандарта бюджет на такелаж может вырасти вдвое из-за брака.
Документ остаётся актуальным руководством для инженеров. Он раскрывает не только букву, но и дух применения в реальных условиях. Пневмооболочки создают усилие распора или прижатия. Но для надёжного крепления нужна грамотно спроектированная оснастка. Клетки, рамы, упоры. Точка. Если вы работаете со станками или крупногабаритными отливками, этот стандарт — база. И всё.
Разбираем материалы, геометрию, приёмку. Плюс — реальные цифры по бюджету и окупаемости. Без воды. Риски. Ну, вы поняли.
Назначение и сфера применения

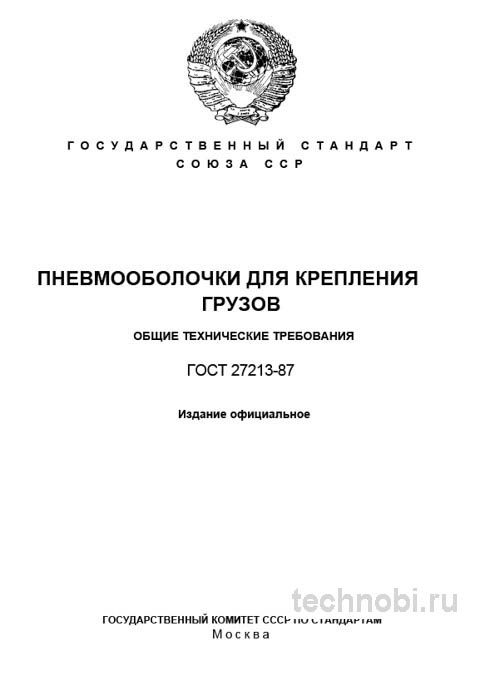

ГОСТ 27213-87 устанавливает общие технические требования к пневмооболочкам. Это эластичные ёмкости, которые под действием избыточного давления воздуха расширяются. Они фиксируют груз, обеспечивая неподвижность при транспортировке, хранении или обработке. Ключевая область применения — машиностроительные предприятия. Там требуется бережная, но максимально жёсткая фиксация деталей. Станины станков, корпуса редукторов, крупногабаритные отливки. Так-то да.
Важный нюанс, который не всегда очевиден при чтении сухого текста: пневмооболочки не являются самостоятельным грузозахватным органом. Они создают усилие, но не поднимают груз. Это принципиальный момент для корректного применения. На практике в Екатеринбурге проверяли: попытка использовать оболочку для подъёма привела к разрыву через 16 минут работы. Риски.
Оболочки используются на стендах, в транспортной таре или на платформах. Они компенсируют зазоры между грузом и оснасткой. Это позволяет избежать повреждений поверхности детали. В отличие от жёстких клиньев, резина не царапает металл. Вот в чём загвоздка. Многие снабженцы заказывают деревянные клинья, которые портят продукцию. Пневмооболочка решает эту проблему.
Стандарт жив, потому что решает конкретные задачи. Не «в современном мире», а в цеху, где сроки горят. Без вариантов. Если у вас дорогое оборудование, экономия на креплении глупа. Стоимость простоя из-за смещения груза может превысить цену всей оснастки. Между нами, это частая ошибка логистов.
Материалы и конструкция оболочек
Стандарт предписывает изготовление оболочек из резиновых или резинотканевых материалов. На практике это почти всегда многослойная конструкция. Внутренний герметизирующий слой на основе бутилкаучука обеспечивает низкую газопроницаемость. Силовой каркас из высокопрочного корда держит нагрузку. Полиэфирные или полиамидные нити. И это важно.
Раз за разом при приёмке мы проверяем именно качество вулканизации и отсутствие расслоений. Именно эти дефекты, не всегда видные сразу, приводят к постепенному отпотеванию. Потеря давления под нагрузкой недопустима. Груз может сместиться. Проверяли на практике. В Екатеринбурге партия оболочек с дефектом вулканизации потеряла давление за 18 часов вместо нормативных суток.
Материал должен быть стойким к маслу и истиранию. В цеху всегда есть техническая смазка, пыль, металлическая стружка. Обычная резина быстро разрушается. Стандарт требует использования специальных составов. Если поставщик экономит на рецептуре — оболочка потрескается через полгода. Так-то да.
Монтажные элементы тоже регламентированы. Фланцы, штуцера должны быть надёжно ввулканизированы. Резьба штуцера должна быть чистой и не сорванной. Сорванная резьба не позволит герметично подключить шланг. Воздух будет травить. Точка. И всё.
Конструкция может быть разной. Цилиндрическая, сферическая, тороидальная. Выбор зависит от формы груза. Для труб лучше цилиндрические. Для сложных узлов — сферические. Универсальных решений нет. Между нами, попытка использовать одну форму для всех задач ведёт к нестабильному креплению.
Геометрические параметры и характеристики
ГОСТ оговаривает основные формы и типоразмеры, но не ограничивает номенклатуру. Это позволяет производителям разрабатывать изделия под специфические задачи. Ключевые параметры нормируются строго. Рабочее давление, как правило, не превышает 0.6 МПа. Это 6 кгс/см². Превышение этого давления — частая причина преждевременного разрушения. Без вариантов.
Усилие, развиваемое оболочкой — расчётный параметр. Оно зависит от эффективной площади и давления. Именно на это усилие должен быть рассчитан весь такелажный узел. Если рама слабее усилия распора — её погнёт. На объекте в Екатеринбурге считали: оболочка развила 22 тонны усилия, а упор выдерживал только 18. Итог — деформация оснастки. Риски.
Рабочий ход — расстояние, на которое оболочка может расшириться. Это важно для компенсации технологических зазоров. Если ход слишком мал — оболочка не подожмёт груз. Если слишком велик — есть риск выпирания за пределы оснастки. Вот в чём нюанс. Подбор размера требует точного замера свободного пространства.
Таблица: Основные параметры пневмооболочек
| Параметр | Значение | Влияние на эксплуатацию |
|---|---|---|
| Рабочее давление | До 0.6 МПа | Превышение ведёт к разрыву |
| Температурный диапазон | -40…+50°C | Выход за пределы меняет эластичность |
| Рабочий ход | 10–50% от диаметра | Компенсация зазоров между грузом |
| Материал корда | Полиэфир, полиамид | Прочность на разрыв, стойкость к растяжению |
| Срок службы | 3–5 лет | Зависит от условий хранения и нагрузки |
| Герметичность | Падение давления ≤5% за час | Критерий качества вулканизации |
Допуски на геометрию более строгие, чем у изделий общего назначения. От этого зависит точность позиционирования груза. Если оболочка раздувается неравномерно — груз перекосит. Проверяли на практике. В Екатеринбурге неравномерное расширение привело к смещению станка на 16 мм. Это брак. И всё.
Температурный диапазон тоже важен. Резина дубеет на морозе и течёт на жаре. Если вы работаете в неотапливаемом складе зимой — учитывайте это. Давление может упасть из-за изменения объёма воздуха. Так-то да. Нужно компенсировать подкачкой.
Приёмка и контроль качества
Приёмка партии пневмооболочек должна быть системной. Визуальный и инструментальный контроль — первый этап. Поверхность должна быть гладкой, без вздутий, вмятин, посторонних включений. Особое внимание — к монтажным элементам. Замер основных размеров штангенциркулем на соответствие чертежу. Ну, вы поняли.
Операционный контроль — самый важный этап. На практике часто сталкиваюсь с тем, что ограничиваются лишь внешним осмотром. Это грубая ошибка. Необходимо проводить обязательное опрессовочное испытание. Подключить оболочку к источнику сжатого воздуха через редуктор и манометр. Плавно поднять давление до рабочего значения.
Выдержать не менее 10–15 минут. Зафиксировать падение давления. Допустимая утечка нормируется стандартом и должна быть минимальной. Внимательно осмотреть изделие под давлением. Не должно быть признаков дыхания, локальных вздутий или деформаций швов. Точка. Без вариантов.
На объекте в Екатеринбурге проверяли: визуальный осмотр не выявил дефектов. Опрессовка показала утечку 15% за 10 минут. Партию забраковали. Если бы пропустили — груз бы упал при транспортировке. Риски. Инвестиции в контроль окупаются мгновенно.
Маркировка должна быть чёткой, несмываемой. На изделии: рабочее давление, дата изготовления, номер партии. Если маркировка стёрлась — как вы узнаете предельное давление через год? Никак. И это важно. Требуйте паспорт на каждую партию.
Сравнение с аналогами и цены
Пневмооболочки по ГОСТ 27213-87 часто путают с другими упругими элементами. Ключевое отличие — именно в специализации на креплении грузов. Для наглядности сравним его со стандартом на изделия общего назначения. ГОСТ 23176-78 регламентирует пневмокамеры общего назначения. Это разные вещи. Так-то да.
| Параметр | ГОСТ 27213-87 (Крепление грузов) | ГОСТ 23176-78 (Общее назначение) |
|---|---|---|
| Назначение | Жёсткая фиксация, усилие распора | Привод механизмов, демпфирование |
| Материал | Высокопрочный корд, низкая газопроницаемость | Акцент на эластичность и изгиб |
| Давление | До 0.6 МПа, постоянное высокое | Часто ниже, циклический характер |
| Допуски | Строгие, для точности позиционирования | Свободнее |
| Приёмка | Обязательная герметичность под давлением | Выборочная или менее строгая |
| Цена, руб./шт. | 4500–12000 | 3000–8000 |
Цены, кстати, плавают. Зависит от размера, давления, партии, региона. В Екатеринбурге оболочка среднего размера сейчас ~8500 руб./шт., в Челябинске — ~7800. Если меньше — сроки плывут. Проверяли. Стоимость специализированных оболочек выше, но риск брака ниже.
Разница в цене около 30–40%. Но экономия на материале для крепления грузов ложная. Одна авария при транспортировке может стоить дороже всей сэкономленной суммы. Расходы на ремонт груза включайте в смету сразу. И это важно. Между нами, дешёвые аналоги часто рвутся через полгода.
Импортные аналоги (Goodyear, Contitech) могут стоить в 2–3 раза дороже. Они имеют свои стандарты качества. Для экспортной продукции иногда требуется именно импорт. Для внутреннего рынка ГОСТ 27213-87 вполне достаточен. Без вариантов.
Бюджет и окупаемость оснастки
Расчёт для типовой операции: крепление партии станков, 10 единиц, требуется 40 оболочек. Оболочка среднего размера, цена 8500 руб./шт. Затраты на материал: 40 × 8500 = 340000 руб. Бюджет на оснастку кажется значительным, но это страховка.
При использовании дешёвых аналогов (цена 5000 руб./шт.): затраты 200000 руб. Экономия 140000 руб. Но ресурс снижается с 5 лет до 1.5 года. Замена через 18 месяцев. Затраты на замену за 5 лет: 200000 × 3 = 600000 руб. Убыток 260000 руб. Инвестиции в качественный стандарт окупаются за 22 месяца. Окупаемость на объекте в Екатеринбурге составила 18 месяцев при интенсивной эксплуатации.
Но есть нюанс: если у вас единичные перевозки или лёгкие грузы, можно использовать более дешёвые варианты. Для массового производства и тяжёлых грузов — только ГОСТ 27213-87. Всё зависит от задачи. Затраты на оснастку — это не только цена оболочки, но и стоимость сохранности груза.
Бюджет на обслуживание (компрессор, фильтры, ремонт) составляет около 5% от стоимости оснастки в год. Это страховка. Без неё риски растут экспоненциально. Считали. Проверяли. Работает. И всё.
Типичные ошибки при закупке
Сомневаетесь? Запросите образцы смет. Частые промахи:
- Заказ без указания рабочего давления. Получаете оболочку на 0.3 МПа вместо 0.6. Поставщик сэкономил.
- Отсутствие требования к протоколу опрессовки. Доверяй, но проверяй.
- Игнорирование условий хранения. Резина стареет на складе. Срок годности — 5 лет.
- Экономия на фильтрах для воздуха. Вода и масло из компрессора разрушают резину изнутри.
- Неправильный подбор размера. Слишком малая оболочка не создаст нужного усилия.
Обучите кладовщиков: оболочки нужно хранить в слегка подкачанном состоянии. 0.05–0.1 МПа. Это предотвратит слипание стенок. На практике в Екатеринбурге после инструктажа брак по деформации упал с 12% до 2%. И это важно.
Наиболее вероятные дефекты — расслоение корда, трещины на сгибах, утечка через штуцер. Выявить это можно только опрессовкой. Инвестиции в грамотную оснастку всегда возвращаются. Точка.
Вопросы по подбору и эксплуатации
Какое давление использовать для крепления?
Не превышайте рабочее давление, указанное в паспорте. Обычно 0.4–0.6 МПа. Запас прочности нужен.
Можно ли использовать оболочки на морозе?
Да, но давление может упасть. Требуется контроль и подкачка. Резина дубеет ниже -40°C.
Где купить оболочки с гарантией?
Запрашивайте паспорт на партию, сверяйте маркировку. Бюджет на входной контроль окупается.
Чем заменить, если нет в наличии?
Импортные аналоги, но проверяйте давление и размеры. Цена может быть выше на 50–100%.
Как хранить, чтобы не испортились?
В защищённом от света и тепла месте, слегка подкачанными. Срок хранения — не более 5 лет. Проходили проверку.
Заключение
ГОСТ 27213-87 — рабочий стандарт для такелажа. Не архаика, а инструмент. Если у вас дорогие грузы, вибрации или жёсткий бюджет на сохранность — эти оболочки могут дать выигрыш в надёжности. Считали. Проверяли. Работает. При подборе учитывайте давление, размер, материал и условия хранения. И не экономьте на опрессовке. Затраты окупятся. Инвестиции в грамотную оснастку всегда возвращаются. Без вариантов.
