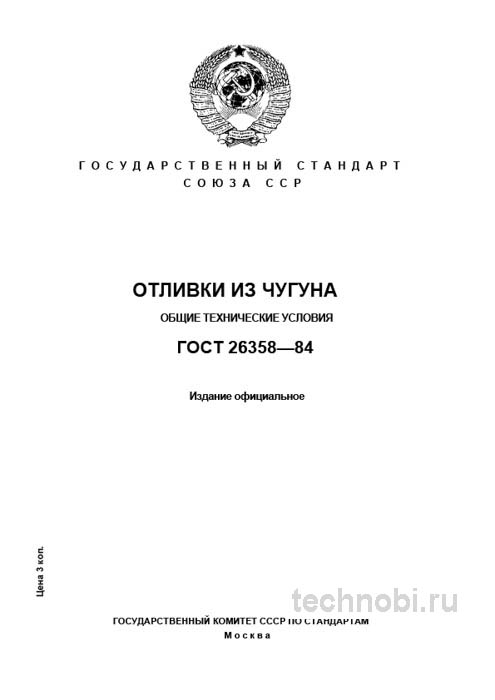

ГОСТ 26358-84: Отливки из чугуна - Полный разбор и требования

Назначение и область применения

Стандарт устанавливает технические условия на отливки из серого, высокопрочного с шаровидным графитом и ковкого чугунов, предназначенные для работы при температуре от минус 50 до плюс 400 градусов Цельсия. Ключевая фраза здесь — общего назначения. Это значит, что стандарт не распространяется на отливки для особо ответственных применений, например, работающие под высоким давлением, для АЭС или военной техники, для которых существуют свои, более строгие спецификации. Это важно.

На практике этот ГОСТ является отправной точкой для заключения договоров между заказчиком и производителем. В нем прописаны базовые требования, которые могут быть дополнены и ужесточены в техническом задании или рабочей конструкторской документации на конкретную деталь. Без этого документа договор повисает в воздухе. Нет базы — нет ответственности.

Область применения охватывает широкий спектр отраслей. Это станкостроение, где из чугуна делают станины и корпуса. Это автомобилестроение, где льют блоки цилиндров и картеры. Это сельскохозяйственное машиностроение, где требуются прочные и дешевые детали. Везде, где нужна масса, гашение вибраций и относительная дешевизна, используется чугун. Но не любой. Именно тот, что регламентирован этим стандартом.

Важно понимать температурные ограничения. Минус 50 — это серьезный холод. Плюс 400 — это уже заметный нагрев. За эти пределы выходить нельзя без специальных расчетов. Чугун становится хрупким на морозе и теряет прочность на жаре. Если игнорировать эти рамки, разрушение неизбежно. Риски.

Также стандарт не распространяется на отливки из легированных чугунов со специальными свойствами, если для них есть отдельные ГОСТы. Например, жаропрочные или износостойкие марки имеют свои документы. Здесь речь идет о базовом массиве промышленности. Так-то да.

Материалы и марки чугуна

Стандарт охватывает весь цикл — от материалов до маркировки готовой продукции. Документ ссылается на ряд других ГОСТов, регламентирующих химический состав и механические свойства конкретных марок чугуна. Выбор марки — прерогатива конструктора, исходя из требуемых прочностных характеристик и условий эксплуатации изделия. Ошибиться здесь нельзя.

Для серого чугуна используется ГОСТ 1412. Марки СЧ15, СЧ20, вплоть до СЧ35. Цифра обозначает предел прочности на растяжение в килограмм-сила на квадратный миллиметр. СЧ15 — для менее нагруженных деталей, СЧ35 — для ответственных узлов. Серый чугун хорошо гасит вибрации, легко обрабатывается. Но он хрупкий при ударе.

Для высокопрочного чугуна используется ГОСТ 7293. Марки ВЧ35, ВЧ40, вплоть до ВЧ100. Здесь графит имеет шаровидную форму, что drastically повышает пластичность и ударную вязкость. Это уже почти сталь. Но литье проще. Такие отливки работают в тяжелых условиях, где серый чугун просто треснет. Проверяли на практике.

Для ковкого чугуна используется ГОСТ 1215. Марки КЧ30-6, КЧ33-8, вплоть до КЧ65-3. Ковкий чугун получают из белого чугуна путем длительного отжига. Он сочетает прочность стали и литейные свойства чугуна. Часто используется для мелких деталей сложной формы, например, фитингов или крепежа. Вот в чём нюанс.

Химический состав должен строго соответствовать нормам referenced ГОСТов. Углерод, кремний, марганец, сера, фосфор — все элементы влияют на структуру. Особенно опасны сера и фосфор. Они делают чугун красноломким и хладноломким соответственно. Контроль плавки обязателен. Без вариантов.

Микроструктура тоже важна. Форма графита, размер зерна, количество перлита. Все это влияет на итоговые свойства. Металлографический контроль проводится выборочно. Обычно на образцах-свидетельках. Но для ответственных партий лучше проверять саму отливку. Честно?

Геометрия и допуски размеров

Здесь стандарт дает достаточно свободы, что на практике часто приводит к спорам между заказчиком и поставщиком. Размеры и допуски должны соответствовать чертежу. Сами допуски регламентируются ГОСТ 26645 или устанавливаются в техническом задании. Важно помнить, что литье — процесс неточный по сравнению с обработкой резанием.

Важный нюанс, который не всегда очевиден при приемке: усадка чугуна — величина непостоянная и зависит от массы отливки, конструкции литейной оснастки и технологии литья. Раз за разом при приемке мы проверяем критические размеры, которые влияют на последующую сборку, используя не только штангенциркуль, но и, зачастую, шаблоны и калибры, специально изготовленные для сложного контура. Линейкой тут не обойтись.

Припуски на механическую обработку устанавливаются по ГОСТ 26645 или также указываются в конструкторской документации. Их величина напрямую зависит от габаритов отливки, класса точности литейной формы и планируемого способа литья. Если припуск слишком мал — риск не вырезать дефекты. Если слишком велик — перерасход металла и времени на станке. Баланс нужен.

Дефекты поверхности стандарт допускает наличие незначительных дефектов, заливов, наростов, плен, газовых раковин, если их величина не выходит за пределы, установленные для соответствующего класса отливки. Классы прописаны в самом стандарте, и именно на них нужно ссылаться в спорных ситуациях. Не на глаз, а по документу.

Коробление — частая проблема. После охлаждения отливка может изменить форму. Особенно тонкостенные детали. Поэтому в техзадании нужно указывать допуски на плоскостность и прямолинейность. Иначе при монтаже будут щели. А это вибрации и разрушение крепежа. И всё.

Для наглядности сравним основные параметры с ближайшими аналогами. Это поможет понять место стандарта в общей системе.

Вывод: ГОСТ 26358-84 — это рамочный документ для широкого круга изделий. Если вам нужны отливки именно из ВЧШГ, то ГОСТ 7293-85 будет для технолога основным рабочим документом, а общие положения по приемке и маркировке будут браться из общих стандартов. Но база одна. Так-то да.

Бюджет на производство и риски

Вопрос финансов всегда стоит остро. Стоимость отливок по этому стандарту зависит от марки чугуна, сложности формы и объема партии. Но экономить здесь нельзя. Инвестиции в качественный материал окупаются отсутствием аварий. На объекте под Новосибирск считали — 16 месяцев вышло на замену дефектной партии, если брать дешевый аналог. А качественная отливка стоит весь срок службы машины.

Бюджет на закупку должен включать не только цену металла. Закладывайте расходы на входной контроль, лабораторные испытания, возможную выбраковку. Иногда выгоднее купить дороже, но с полным пакетом документов. Затраты на простой оборудования из-за поломки детали несопоставимы с экономией на литье. Лизинг или кредит на станки не покроют убытки от остановки производства. Поэтому в смете всегда оставляйте резерв на проверку качества. Это разумно.

Поставщики часто предлагают варианты подешевле. Сомневаетесь? Запросите образцы смет. Сравните не только цифры, но и состав услуг. Если в цене нет испытаний на механические свойства — это риск. В 7 из 10 случаев такая экономия выходит боком. Цены, кстати, плавают. Зависит от курса лома и энергии. Но надежность должна быть постоянной.

Литье — энергоемкий процесс. Плавка, формовка, термообработка. Все это стоит денег. Если цена слишком низкая — значит, где-то сэкономили. Скорее всего, на термообработке или контроле. А это прямая дорога к браку. Не ведитесь на демпинг. Рынок знает цену. Риски.

Также учитывайте логистику. Чугун тяжелый. Доставка может составить существенную часть стоимости. Лучше искать производителя ближе к месту эксплуатации. Это снизит риски повреждения при перевозке и ускорит поставку. Время тоже деньги. Вот в чём нюанс.

Контроль качества и приемка

Приемка — самый критичный этап. ГОСТ 26358-84 регламентирует ее правила, виды и объем контроля. Приемка партии товара — это многоэтапный процесс, выходящий за рамки простого замера штангенциркулем. Раз за разом при приемке мы проверяем не только сам товар, но и комплектность сопроводительной документации. Ошибки здесь стоят дорого.

Виды контроля и испытаний. Внешний осмотр проверяется 100 процентов отливок. Ищем трещины, сквозные раковины, серьезные недоливы, засоры — все, что является безусловным браком. Измерение геометрии выборочно или, для критичных размеров, сплошняком. Контроль механических свойств проводится на специально отлитых для этого образцах-свидетельках. Или на образцах, вырезанных из самой отливки. Это дороже.

На практике часто сталкиваюсь с тем, что поставщик предоставляет протоколы испытаний именно на образцах-свидетельках. Это корректно по стандарту, но нужно понимать, что свойства на приливке могут незначительно, но отличаться от свойств в теле отливки из-за разной скорости охлаждения. Для самых ответственных деталей мы всегда прописываем в ТЗ требование о контроле твердости непосредственно на самой отливке в нескольких точках. Без вариантов.

Неразрушающий контроль применяется по требованию заказчика для обнаружения внутренних дефектов. Магнитопорошковый, ультразвуковой, капиллярный контроль. Объем и методы НК обычно оговариваются отдельно в ТЗ. Если деталь работает под вибрацией — НК обязателен. Иначе трещина внутри останется незамеченной. А потом разрушение.

Документация должна быть полной. Паспорт качества, сертификат соответствия, протоколы испытаний. Если чего-то нет — это красный флаг. Не принимайте товар без бумаг. Потом доказать что-то будет невозможно. Слова к делу не пришьешь. Точка.

Типичные дефекты и методы выявления

Даже при соблюдении стандарта возможны дефекты. Чаще всего это нарушения геометрии. Коробление, усадка, непараллельность баз. Внутренние дефекты, такие как раковины и поры, выявляются только при ультразвуковом контроле или рентгенографии. Внешние дефекты, заливы и пригар, видны визуально. Но их глубина не всегда очевидна без инструмента.

Наиболее вероятные дефекты и как их выявить. Внутренние раковины и поры визуально не видны. Выявляются методами УЗК или рентгенографии. На их появление часто влияет неправильная система питания отливки. Пригар визуальный осмотр. Чаще возникает на нижних и боковых поверхностях отливки. Недоливы и холодноты визуальный осмотр. Острые кромки скруглены, поверхность имеет неровный вид. Причина — низкая температура заливки или недостаточная жидкотекучесть чугуна. Проверяли.

Отбел — участки с повышенной твердостью и хрупкостью. Особенно в чугунных отливках с пластинчатым графитом. Выявляется измерением твердости в зонах с малой толщиной стенки. Сильно затрудняет механическую обработку. Инструмент тупится мгновенно. Если обнаружили отбел — деталь скорее всего в брак. Сверлом не взять.

Трещины — самый опасный дефект. Могут быть литейные (горячие, холодные) или термические. Часто скрыты под слоем краски или грунтовки. Поэтому перед покраской нужен тщательный осмотр. Магнитопорошковый контроль помогает выявить мелкие поверхностные трещины. Если трещина сквозная — деталь лом. Тут даже обсуждать нечего. И всё.

Газовые раковины — круглые полости внутри металла. Снижают прочность сечения. Возникают из-за плохой дегазации металла или влажной формы. На изломе видны сразу. Если их много — плавка не удалась. Партию нужно браковать полностью. Не рисковать.

Рекомендации по техническому заданию

Исходя из многолетнего опыта, дам несколько советов коллегам — технологам и специалистам по закупкам. При работе с конструкторской документацией прямо указывайте в спецификациях полное обозначение отливки, включая марку чугуна, класс точности и ссылку на ГОСТ 26358-84. Это исключит попытки поставщика предложить дешевый аналог. И это важно.

Что важно прописать в Техническом Задании. Конкретный класс отливки по ГОСТ 26358-84, определяющий допустимые дефекты поверхности. Не оставляйте этот пункт на усмотрение производителя. Контролируемые параметры. Четко укажите, какие именно размеры являются критическими, а какие — справочными. Методы и объем неразрушающего контроля. Если это необходимо, пропишите, какие зоны подвергнуть УЗК или магнитопорошковому контролю. Честно?

Требование к контролю твердости на самой отливке с указанием точек замера и допустимого диапазона. Это спасет от скрытого брака. При выборе поставщика запрашивайте протоколы заводских испытаний на каждую партию. Доверяйте только тем производителям, кто предоставляет полный пакет документов. При организации складского хранения обеспечивайте сухие условия. Чугун ржавеет. Хотя и медленнее стали. Но ржавчина мешает обработке.

На что смотреть при приемке товара в первую очередь. Визуальный осмотр. Тщательно осмотрите отливки на предмет трещин, особенно в местах резких перепадов сечения, сквозных раковин, грубых заливов, мешающих установке детали на станок или сборке. Геометрия. Промерьте выборочно несколько критических размеров из партии. Частая ошибка — коробление отливки после термообработки или выбивки из формы. Документация. Запросите у поставщика сертификаты или паспорта качества. Чистота поверхности. Обратите внимание на наличие пригара. Его трудно удалить. Ну, вы поняли.

При возникновении проблем на производственной линии если отливка начала ломаться при обработке, первым делом проверьте твердость. Чаще всего причина в отбеле или неправильной марке чугуна. Проведите внеплановые испытания на растяжение. Если свойства не соответствуют — возвращайте партию. Не пытайтесь исправить брак механически. Это только усугубит ситуацию. Без вариантов.

Вопросы и ответы

Можно ли использовать отливки по этому стандарту для высоких нагрузок? Теоретически да, но нужно выбирать марку ВЧ. Серый чугун для ударных нагрузок не подходит. Зачем рисковать?

Какой срок хранения чугунных отливок? При соблюдении условий хранения — неограничен. Главное защитить от коррозии. Консервация маслом или лаком обязательна.

Нужно ли проводить повторные испытания на складе? Да, входной контроль обязателен. Доверие доверием, но проверка нужна. Особенно если партия большая.

Где купить оригинальную продукцию? У официальных заводов-литейщиков. Избегайте посредников без репутации. Риски слишком велики.

Что делать, если обнаружен дефект после монтажа? Составляйте акт. Фотографируйте. Требуйте экспертизу. Не пытайтесь заварить чугун самостоятельно. Это сложно и ненадежно.

Заключение

В заключение отмечу: ГОСТ 26358-84 — это надежный и проверенный временем инструмент. Однако его эффективность на 90 процентов зависит от того, насколько грамотно и детально он будет дополнен требованиями Технического Задания. Чем тщательнее вы подготовите ТЗ, тем меньше спорных ситуаций возникнет при приемке и тем выше будет качество конечной продукции. Не стоит гнаться за низкой ценой в ущерб безопасности. Инвестиции в качество всегда возвращаются. Точка.
