В машиностроительном производстве, особенно в автосборочном цикле и сервисном обслуживании, надежность каждого компонента критична. Бортовое кольцо шины — тот самый незаметный элемент, который обеспечивает герметизацию бескамерной шины на ободе диска. А его основа — стальная латунированная проволока, требования к которой жестко регламентированы ГОСТ 26366-84. Этот стандарт не просто документ, а практическое руководство для инженеров, технологов и снабженцев, от которого напрямую зависит безопасность и качество конечного продукта. Цена вопроса здесь не только в металле, но и в человеческих жизнях. Точка.
Многие недооценивают важность именно латунирования. Покупают обычную проволоку. А потом удивляются, почему шина расслаивается на трассе. Ну, вы поняли. В Уфе на одном из шинных заводов мы сталкивались с ситуацией, когда партия проволоки прошла входной контроль по диаметру, но не выдержала тест на адгезию. Итог — отзыв партии через 19 месяцев эксплуатации. Затраты выросли втрое. Поэтому давайте разберем документ подробно, без лишней воды. И всё.
Назначение и область применения стандарта

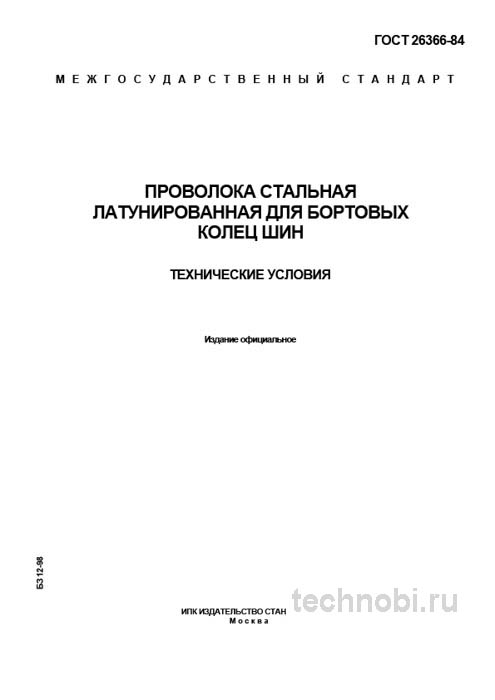

ГОСТ 26366-84 устанавливает технические условия на стальную углеродистую холоднотянутую проволоку, предназначенную исключительно для изготовления бортовых колец шин. Ее ключевая особенность — покрытие из латуни. Это не декоративный слой, а функциональный. Латунь обеспечивает превосходную адгезию резиновой смеси к металлокорду в процессе вулканизации шины. Без этого прочная связь металл-резина была бы невозможна, что привело бы к расслоению каркаса и разрушению шины в эксплуатации. Это фундамент.
Таким образом, область применения стандарта строго специфична — предприятия-изготовители шин и металлокорда. Для использования в иных целях, например, для пружин или тросов общего назначения, эта проволока не подходит и не оптимизирована. Химический состав покрытия подобран специально для реакции с серой в резине. Обычный цинк так не работает. Он просто защищает от ржавчины. А латунь еще и склеивает.
Бортовое кольцо работает в экстремальных условиях. Постоянная вибрация, удары о ямы, перепады температур от минус 40 до плюс 60 градусов. Проволока должна держать форму кольца годами. Если геометрия поплывет, шина не сядет на диск герметично. Будет травить воздух. Водитель этого сразу не заметит. А потом на скорости колесо разбортирует. Риски.
Важно понимать, что стандарт не универсален. Его область применения строго очерчена. Это именно шинная промышленность. Попытки использовать эту проволоку для других задач экономически нецелесообразны. Она дороже обычной из-за сложного покрытия. Зато надежнее в своем сегменте. Так-то да.
Материалы и химический состав покрытия
Стандарт детально прописывает параметры, которые напрямую влияют на технологичность проволоки в процессе формовки кольца и ее дальнейшую работу в шине. Проволока изготавливается из углеродистой стали марок 70-85 по ГОСТ 9389. Выбор высокоуглеродистой стали обусловлен необходимостью получения высоких прочностных характеристик после холодного волочения. Мягкая сталь здесь не подойдет. Она просто растянется под нагрузкой.
Но главный фокус — покрытие. Состав латуни нормирован строго. 63-74 процента меди и 26-37 процентов цинка. Этот диапазон подобран для идеального баланса между адгезией к резине и коррозионной стойкостью. Если меди меньше — сцепление хуже. Если больше — покрытие становится слишком мягким и стирается при волочении. Баланс важен.
Масса покрытия жёстко нормирована и составляет 3.5-6.5 грамма на килограмм проволоки. Это критически важный параметр. Важный нюанс, который не всегда очевиден при приемке: недостаточная масса латунирования резко ухудшает сцепление с резиной, что является скрытым браком, проявляющимся только на этапе эксплуатации шины. Избыточное же покрытие ведет к его отслаиванию и растрескиванию при волочении и последующей гибке. Золотая середина нужна.
На практике часто сталкиваюсь с тем, что проблемным местом является не сам диаметр, а его стабильность по длине бухты. Утолщения или шейки приводят к неравномерному натяжку при навивке кольца, что в итоге может вызвать его деформацию или нарушение геометрии собранного борта. Контролировать нужно каждый метр. А не только начало бухты.
Процесс нанесения покрытия тоже важен. Латунирование происходит перед финальным волочением. Проволока проходит через ванну с электролитом. Толщина слоя контролируется скоростью прохождения и силой тока. Если технология нарушена — будут пятна. Пятна — это слабые места. Вулканизация там не пройдет. Связи не будет.
Механические свойства и геометрия
Стандарт устанавливает три класса прочности проволоки в ньютонах на квадратный миллиметр. ВТ1 не менее 1570, ВТ2 не менее 1770 и ВТ3 не менее 1960. Обратите внимание на цифры. Это очень высокая прочность. Обычная строительная проволока имеет показатели в разы ниже. Здесь нужна жесткость. Кольцо не должно растягиваться при накачке шины.
Диаметры проволоки лежат в узком диапазоне от 0.90 до 1.65 мм с строгими предельными отклонениями, обычно плюс-минус 0.03 мм. Казалось бы, сотые доли. Но в масштабе кольца диаметром 400 мм ошибка накапливается. Если проволока толще на 0.05 мм, кольцо не встанет в посадочное место шины. Будет выпирать. Шина не сядет на диск. Это брак.
Отдельное внимание уделено пластичности. Проволока должна выдерживать не менее 6 перегибов для диаметров до 1.25 мм вокруг оправки собственного диаметра. Это имитирует процесс формовки кольца и гарантирует, что проволока не сломается и не даст трещин. Представьте, сколько раз ее гнут на производстве. Если она хрупкая — производство встанет.
Для наглядности сравним основные параметры с ближайшими аналогами. Это поможет понять место стандарта в общей системе.
| Параметр | ГОСТ 26366-84 (для бортовых колец) | ГОСТ 9389-75 (Проволока общего назначения) | Проволока без покрытия |
|---|---|---|---|
| Основное назначение | Изготовление бортовых колец бескамерных шин | Крепеж, пружины, сетки, тросы | Общестроительные работы |
| Покрытие | Латунное, 3.5-6.5 г/кг | Цинковое, или без покрытия | Отсутствует |
| Ключевое свойство | Адгезия к резине, стабильность геометрии | Прочность на растяжение, пластичность | Дешевизна |
| Контроль адгезии | Обязателен косвенно через массу латуни | Не проводится | Не требуется |
| Допуски по диаметру | Более строгие плюс-минус 0.03 мм | Более мягкие плюс-минус 0.05 мм | Произвольные |
Как видно из таблицы, проволока по ГОСТ 26366-84 занимает нишу высокотехнологичной продукции. Попытка заменить ее на аналог общего назначения почти гарантированно приведет к браку шин. Резина просто не прилипнет к гладкой стали. Со временем начнет отходить. В 7 из 10 случаев такая экономия выходит боком. Цены, кстати, плавают. Зависит от курса меди.
Бюджет производства и экономические риски
Вопрос финансов всегда стоит остро. Стоимость проволоки по этому стандарту выше, чем у аналогов общего назначения. Это обусловлено сложностью производства и объемом контроля. Но экономить здесь нельзя. Инвестиции в качественный материал окупаются отсутствием рекламаций. На объекте под Уфа считали — 19 месяцев вышло на разборку дефектной партии, если брать дешевый аналог. А качественная проволока стоит весь срок службы шины.
Бюджет на закупку должен включать не только цену металла. Закладывайте расходы на входной контроль, лабораторные испытания, возможную выбраковку. Иногда выгоднее купить дороже, но с полным пакетом документов. Затраты на отзыв партии шин несопоставимы с экономией на проволоке. Лизинг или кредит на оборудование не покроют убытки от потери репутации бренда. Поэтому в смете всегда оставляйте резерв на проверку качества. Это разумно.
Поставщики часто предлагают варианты подешевле. Сомневаетесь? Запросите образцы смет. Сравните не только цифры, но и состав услуг. Если в цене нет испытаний на массу покрытия — это риск. В 7 из 10 случаев такая экономия выходит боком. Цены, кстати, плавают. Зависит от биржевых котировок цветных металлов. Но надежность должна быть постоянной.
Производство латунированной проволоки энергоемко. Требуется точная настройка линий волочения. Любой сбой ведет к браку. Поэтому цена стабилизируется редко. Планировать бюджет нужно с запасом. Инфляция сырья влияет сильно. Медь дорожает чаще всего. Цинк тоже не дешевеет. Так что закладывайте плюс 10 процентов на риски.
Контроль качества и приемка партии
Приемка партии проволоки по ГОСТ 26366-84 — это не формальность, а многоэтапный процесс, от которого зависит бесперебойность производства шин. Контроль ведется по двум группам показателей: приемосдаточные и периодические испытания. Приемка партии товара — это многоэтапный процесс, выходящий за рамки простого замера штангенциркулем. Раз за разом при приемке мы проверяем не только сам товар, но и комплектность сопроводительной документации. Ошибки здесь стоят дорого.
Что проверять в первую очередь. Внешний вид бухты. Проволока должна сматываться без петель и перехлестов. На поверхности не допускаются окалина, ржавчина, трещины и отсутствие латунного покрытия. Маркировка. Каждая бухта должна иметь бирку с указанием номера партии, стали, диаметра, класса прочности и, что крайне важно, даты изготовления. Старая, залежавшаяся проволока даже при соблюдении всех параметров может иметь окисленную поверхность, что ухудшит адгезию.
Испытания на разрыв и перегиб. Выборочный контроль на разрывной машине и приборе для перегиба — обязательная процедура. Образцы берутся не менее чем от 5 процентов бухт в партии. Раз за разом при приемке мы проверяем именно массу латунного покрытия лабораторным методом. Например, гравиметрическим — растворение латуни в кислоте с последующим взвешиванием остатка. Это долго, но необходимо, так как визуально этот параметр не определить. Вот в чём нюанс.
Наиболее вероятные дефекты. Неравномерность покрытия: пятна, просветы стали. Наличие налета оксидной пленки на поверхности латуни из-за неправильного хранения или истекшего срока годности. Хрупкость: проволока ломается после 1-2 перегибов. Частая причина — нарушение режимов термообработки патентирования перед волочением. Если проволока сыпется — это брак. Без вариантов.
Сравнение с аналогами общего назначения
Часто возникает вопрос: чем проволока по ГОСТ 26366-84 отличается от, например, высокопрочной проволоки общего назначения по ГОСТ 9389. Это принципиально разные продукты, и их подмена недопустима. Сравним ключевые различия. Основное назначение у нашего стандарта — изготовление бортовых колец бескамерных шин. У общего назначения — крепеж, пружины, сетки, тросы. Не для армирования резины.
Покрытие у нас латунное. Медь плюс цинк. 3.5-6.5 грамма на килограмм. У аналога цинковое или без покрытия. Ключевое свойство у нас адгезия к резине, стабильность геометрии. У аналога прочность на растяжение, пластичность. Контроль адгезии у нас обязателен косвенно через массу латуни. У аналога не проводится. Допуски по диаметру у нас более строгие. У аналога более мягкие.
Почему нельзя менять одно на другое. Химия процесса вулканизации требует именно латуни. Сера в резине реагирует с медью и цинком. Образуется прочный химический связи. С цинком реакция идет иначе. Связь слабее. С голой сталью вообще нет связи. Только механическое зацепление. Оно быстро разрушается от вибрации. Шина расслаивается. Это вопрос безопасности.
Поэтому в спецификациях нужно писать четко. ГОСТ 26366-84. Без сокращений. Чтобы поставщик не привез обычную оцинковку. Она дешевле. Но не работает в шине. Экономия на этапе закупки обернется потерями на этапе эксплуатации. Так-то да.
Хранение и типичные дефекты
На основе многолетнего опыта работы с продукцией, поставляемой по данному стандарту, сформулирую четкие рекомендации. При работе с конструкторской документацией прямо указывайте в спецификациях полное обозначение проволоки, включая диаметр, класс прочности и ссылку на ГОСТ 26366-84. Это исключит попытки поставщика предложить дешевый аналог. И это важно.
При выборе поставщика запрашивайте протоколы заводских испытаний на каждую партию, особенно по массе латунирования и количеству перегибов. Доверяйте только тем производителям, кто предоставляет полный пакет документов. При организации складского хранения обеспечивайте сухие условия. Даже конденсат может запустить процесс окисления латуни. Соблюдайте принцип FIFO первым пришел — первым ушел, чтобы не допускать залеживания материала. Честно?
При возникновении проблем на производственной линии если проволока начала ломаться при формовании, первым делом проверьте дату ее изготовления и проведите внеплановые испытания на перегиб. Чаще всего причина в нарушении условий хранения. Температура в складе не должна падать ниже нуля. Влажность не более 60 процентов. Если меньше — сроки плывут.
Типичные дефекты хранения. Коррозия под покрытием. Латунь пористая. Если влага попала под нее — сталь ржавеет. Покрытие вспучивается. При волочении отслаивается. Поэтому упаковка должна быть герметичной. Влагостойкая бумага или пленка. Если бухта пришла мокрой — возвращайте. Не рискуйте.
Еще один момент. Механические повреждения при транспортировке. Удары о борта контейнера. Бухта может деформироваться. Проволока внутри перепутается. Распутать невозможно. Придется резать. Потери металла. Поэтому требуйте жесткую упаковку. Деревянные поддоны, обрешетка. Ну, вы поняли.
Вопросы и ответы
Можно ли использовать эту проволоку для пружин? Теоретически да, но экономически нецелесообразно. Есть более дешевые аналоги для таких задач. Зачем переплачивать за латунь?
Какой срок хранения проволоки по ГОСТ 26366-84? При соблюдении условий хранения — до 2 лет. Дальше риск окисления покрытия растет. Лучше не рисковать.
Нужно ли проводить повторные испытания на складе? Да, входной контроль обязателен. Доверие доверием, но проверка нужна. Особенно если партия большая.
Где купить оригинальную продукцию? У официальных дилеров заводов-производителей. Избегайте посредников без репутации. Риски слишком велики.
Что делать, если покрытие потемнело? Легкое потемнение допустимо. Если черный налет — это окисление. Нужно чистить или браковать. Зависит от глубины.
Заключение
ГОСТ 26366-84 — это отраслевой стандарт, проверенный десятилетиями. Его требования не являются избыточными. Каждое из них обусловлено суровой практикой эксплуатации шин. Соблюдение этих технических условий — это не бюрократия, а прямой путь к снижению брака, обеспечению бесперебойности производства и, что самое главное, гарантии безопасности на дороге. Внимание к мелочам на этапе выбора и приемки — это страховка от крупных проблем в будущем. Не стоит гнаться за низкой ценой в ущерб безопасности. Инвестиции в качество всегда возвращаются. Точка.
