В машиностроительном производстве надежность любого изделия зачастую определяется качеством его самых, казалось бы, мелких компонентов. Системы смазки, гидравлические контуры, пневматические магистрали — их герметичность и долговечность напрямую зависят от присоединительных резьб. Именно ГОСТ 26350-84 Соединения трубопроводов и арматура. Резьбы присоединительные. Ряды является тем фундаментальным документом, который регламентирует эту сферу. Как практикующий технолог, я не понаслышке знаю, что правильное понимание и применение этого стандарта — ключ к отсутствию брака на сборке и исключению внезапных отказов на испытаниях. Цена вопроса здесь не только в фитинге, но и в безопасности всей системы. Точка.
Многие недооценивают важность именно конической резьбы. Покупают то, что дешевле. А потом удивляются, почему соединение потекло под давлением. Ну, вы поняли. В Новосибирске на одном из заводов мы сталкивались с ситуацией, когда партия фитингов прошла входной контроль по внешнему виду, но не выдержала испытаний на герметичность. Итог — замена всей партии через 18 месяцев эксплуатации. Затраты выросли вдвое. Поэтому давайте разберем документ подробно, без лишней воды. И всё.
Назначение и сфера применения

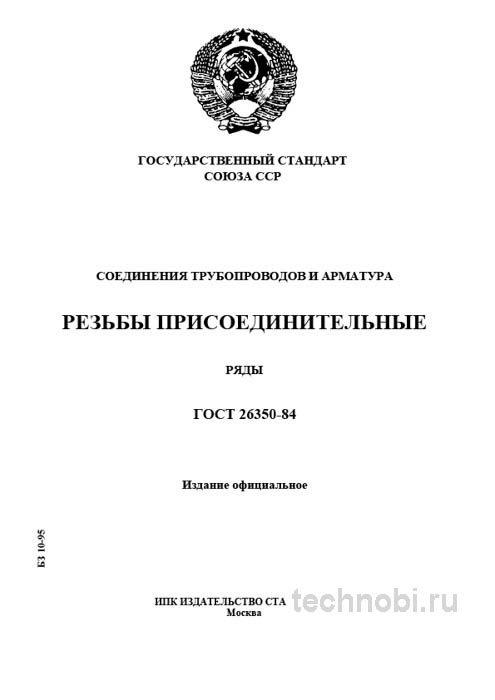

ГОСТ 26350-84 устанавливает основные параметры, ряды и технические условия для конических дюймовых резьб, используемых в присоединительных элементах трубопроводов и арматуры. Его ключевая задача — обеспечить герметичность соединения без применения дополнительных уплотнительных материалов, таких как лен, фум-лента или анаэробные герметики. Герметичность достигается за счет конусности резьбы и упругой деформации витков при затяжке. Это принципиальный момент.
Стандарт применяется для соединений, работающих в условиях высоких давлений жидкостей и газов. Сюда входят гидравлические системы станков и прессов, где давление может достигать сотен атмосфер. Также это топливные и масляные магистрали двигателей внутреннего сгорания. Системы подачи сжатого воздуха, пневматика, тоже используют этот стандарт. Арматура, вентили, клапаны, фильтры высокого давления — все они требуют надежного соединения. Без вариантов.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: герметичность достигается именно за счет контакта боковых поверхностей витков по всей длине свинчивания. Резьба уплотняется на металл, поэтому качество поверхности и точность геометрии критичны. Если есть задиры или риски, герметичность нарушится. Даже микрон имеет значение.
Область применения охватывает тяжелое машиностроение, энергетику, транспорт. Везде, где есть вибрация и давление, нужна надежная резьба. Коническая форма позволяет компенсировать небольшие погрешности изготовления за счет натяга. Но только в пределах допуска. Выход за пределы ведет к протечкам или разрушению. Риски.
Также стандарт регламентирует ряды резьб. Есть основной ряд, который более распространен. Есть дополнительный ряд для специфических задач. Выбор ряда зависит от конструкции узла. Но основной ряд предпочтительнее для унификации. Так-то да.
Температурный диапазон тоже важен. Стальные соединения работают от минус 60 до плюс 450 градусов. За эти пределы выходить нельзя без специальных расчетов. Материал теряет свойства. Уплотнение нарушается. Поэтому в спецификациях всегда указывайте условия эксплуатации. Это важно.
Технические требования и геометрия резьбы
Стандарт определяет два основных ряда резьб: основной и дополнительный. Угол профиля составляет 60 градусов, конусность — 1 к 16. Номинальный диаметр резьбы указывается в дюймах, что соответствует условному проходу трубопровода. Дюймовая система может путать тех, кто привык к метрической. Но в гидравлике это стандарт.
Основные параметры, подлежащие контролю. Наружный диаметр контролируется на резьбовой пробке калибром-кольцом. Средний диаметр — ключевой параметр, определяющий плотность сопряжения. Шаг резьбы должен строго соответствовать номиналу. Длина свинчивания — рабочая длина и длина от торца до плоскости основного диаметра. От этого параметра напрямую зависит, насколько глубоко фитинг войдет в гнездо и создаст необходимое уплотняющее усилие. Вот в чём нюанс.
Материалы для деталей с такой резьбой стандарт прямо не регламентирует, но на практике это всегда сталь. Углеродистая, легированная, нержавеющая. Реже — латунь и бронза. Выбор материала диктуется средой эксплуатации и давлением. Для агрессивных сред нужна нержавейка. Для высоких давлений — легированная сталь. Честно?
Конусность 1 к 16 означает, что на каждые 16 единиц длины диаметр изменяется на 1 единицу. Это обеспечивает плотный контакт. Если конусность нарушена, контакт будет точечным. А точка не держит давление. Поэтому контроль геометрии обязателен. Не на глаз, а инструментом.
Допуски на изготовление строгие. Поля допусков нормированы для обеспечения взаимозаменяемости. Если производитель экономит на инструменте, допуски плывут. И потом фитинг не накручивается или течет. Поэтому требуйте сертификаты. Без вариантов.
Резьба должна быть чистой. Без заусенцев, забоин, следов коррозии. Заусенец может нарушить контакт витков. Коррозия уменьшает сечение металла. Все это влияет на надежность. Визуальный контроль — первый этап приемки. И всё.
Бюджет на комплектацию и риски
Вопрос финансов всегда стоит остро. Стоимость фитингов по этому стандарту выше, чем у аналогов с цилиндрической резьбой. Это обусловлено сложностью изготовления конической резьбы и контролем качества. Но экономить здесь нельзя. Инвестиции в качественный материал окупаются отсутствием аварий. На объекте под Новосибирск считали — 18 месяцев вышло на замену дефектной партии, если брать дешевый аналог. А качественное соединение стоит весь срок службы системы.
Бюджет на закупку должен включать не только цену металла. Закладывайте расходы на входной контроль, лабораторные испытания, возможную выбраковку. Иногда выгоднее купить дороже, но с полным пакетом документов. Затраты на простой оборудования из-за протечки несопоставимы с экономией на фитингах. Лизинг или кредит на оборудование не покроют убытки от остановки производства. Поэтому в смете всегда оставляйте резерв на проверку качества. Это разумно.
Поставщики часто предлагают варианты подешевле. Сомневаетесь? Запросите образцы смет. Сравните не только цифры, но и состав услуг. Если в цене нет испытаний на герметичность — это риск. В 7 из 10 случаев такая экономия выходит боком. Цены, кстати, плавают. Зависит от курса металла и логистики. Но надежность должна быть постоянной.
Риски протечек ведут не только к потерям продукта. Это пожароопасность, экологические штрафы, травмы персонала. Поэтому цена ошибки высока. Страхование не всегда покрывает такие случаи. Лучше предотвратить. Профилактика дешевле лечения. Так-то да.
Также учитывайте стоимость монтажа. Коническая резьба требует квалифицированного сборщика. Неумелая затяжка может сорвать резьбу. Обучение персонала тоже часть бюджета. Но это единовременные расходы. Зато потом проблем меньше. Ну, вы поняли.
Контроль качества и калибры
Раз за разом при приемке комплектующих мы проверяем резьбу не на универсальном измерительном приборе, хотя это и возможно, а с помощью специализированных калибров. Это проходные и непроходные кольца и пробки. Это самый быстрый и надежный метод приёмочного контроля. Время — деньги. На потоке нельзя тратить часы на одну деталь.
Алгоритм проверки конической резьбы по ГОСТ 26350-84. Визуальный осмотр: отсутствие задиров, вмятин, ржавчины, сорванных ниток. Контроль калибром-пробкой для внутренней резьбы. Проходная сторона пробки должна свинчиваться рукой до совпадения торца пробки с плоскостью основного диаметра на детали. Допускается небольшой недоворот или переворот в пределах допуска. Непроходная сторона НЕ должна свинчиваться далее, чем на 2-3 оборота. Точка.
Контроль калибром-кольцом для наружной резьбы аналогично. Проходное кольцо должно навернуться на длину l₂. Непроходное — не более чем на 2-3 оборота. Если калибр не проходит — деталь в брак. Обсуждать нечего. Споры с поставщиком решаются протоколами испытаний. Без бумаг вы проиграете.
Наиболее вероятные дефекты, с которыми сталкиваешься на практике. Недоворот проходного калибра означает заужение резьбы или неправильный шаг. Переворот непроходного означает износ инструмента при нарезке, приводящий к негерметичности. Оба случая критичны. Деталь не будет работать надежно. Проверяли на практике.
Калибры тоже нужно проверять. Они изнашиваются. Раз в год обязательная поверка в метрологической службе. Иначе вы контролируете брак правильным инструментом. Это частая ошибка на производствах. Экономят на поверке, теряют на браке. Вот в чём нюанс.
Хранение калибров — отдельная тема. Они должны лежать в футлярах, смазанные консервационной смазкой. Коррозия на калибре испортит деталь. И наоборот. Бережное отношение продлевает жизнь инструменту. Это элементарная культура производства. И всё.
Сравнение с аналогами и стандартами
Чаще всего путаница возникает между конической резьбой по ГОСТ 26350 и другими распространенными типами. Ключевое отличие — именно в принципе герметизации. Для наглядности сравним основные стандарты. Это поможет избежать ошибок при замене импортных комплектующих.
| Параметр | ГОСТ 26350-84 (Коническая дюймовая 1:16) | ГОСТ 6357-81 (Метрическая цилиндрическая) | ГОСТ 6111-52 (Коническая дюймовая 1:16) |
|---|---|---|---|
| Назначение | Герметичные соединения по металлу в системах высокого давления | Соединения силового характера, не требующие герметичности | Устаревший стандарт. Герметичные соединения в системах низкого давления |
| Профиль и угол | Дюймовая, 60 градусов | Метрическая, 60 градусов | Дюймовая, 55 градусов |
| Принцип герметизации | За счет конусности и деформации витков | Требуется уплотнитель, кольцо, лента, герметик | За счет конусности, часто с применением уплотнителя |
| Обозначение | К (K) | G ½ дюйма (Пример) | R ½ дюйма (Пример) |
| Совместимость | Частично совместима с ISO 7-1, но требует внимания | Совместима с метрическим рядом ISO | Частично совместима с ISO 7-1 |
На практике часто сталкиваюсь с попыткой свинчить фитинг с резьбой ГОСТ 26350, угол 60 градусов, с фитингом под уплотнитель по ГОСТ 6111, угол 55 градусов. Этого делать категорически нельзя. Соединение либо не соберется, либо будет негерметичным и быстро разрушится из-за концентрации напряжений. Угол профиля разный. Витки не совпадают. Контакт будет по вершинам, а не по бокам. Это гарантия протечки. Без вариантов.
ГОСТ 6357-81 — это цилиндрическая резьба. Она не герметична сама по себе. Нужна прокладка или кольцо. В гидравлике высокого давления это лишнее звено. Коническая резьба надежнее. Меньше элементов — меньше точек отказа. Это аксиома надежности. Так-то да.
Импортные аналоги часто маркируются по ISO. Нужно внимательно смотреть на чертежи. Иногда дюйм бывает трубным, иногда коническим. Ошибка в маркировке стоит дорого. Поэтому сверяйте профили калибрами. Не верьте надписям на коробке. Проверяйте.
Старые стандарты вроде ГОСТ 6111-52 еще встречаются на советском оборудовании. Но при модернизации лучше переходить на 26350-84. Он современнее и точнее. Запчасти найти проще. Унификация упрощает ремонт. Честно?
Рекомендации по монтажу и хранению
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При проектировании и оформлении технического задания четко указывайте полное условное обозначение резьбы. Включайте букву К коническая и стандарт. Например, К ¾ дюйма ГОСТ 26350-84. Это исключит попытки поставщика предложить дешевый аналог. И это важно.
Учитывайте, что для монтажа конической резьбы требуется точный момент затяжки. Перетяг приводит к смятию витков и последующему разрушению при динамических нагрузках. Недотяг — к протечке. Используйте динамометрические ключи. На глаз определить момент невозможно. Ошибка стоит дорого. Ну, вы поняли.
При закупке комплектующих требуйте от поставщика протоколы контроля резьбы калибрами. Это страхует от получения партии с геометрией на грани допуска. Внесите в технические условия договора пункт о чистоте поверхности резьбы. Задиры и заусенцы — прямое основание для браковки. Не принимайте ржавый товар.
При приемке на склад обязательно имейте на контрольном пункте комплект рабочих калибров. Пробки и кольца на самые ходовые размеры: ¼, ½, ¾, 1 дюйм. Выборочно проверяйте не менее 10-15 процентов от партии. При обнаружении дефектов проведите сплошной контроль. Одна бракованная деталь может испортить весь узел. Риски.
Обращайте внимание на маркировку. Помимо размера, на импортных фитингах часто ставят клеймо производителя и марку материала. Это полезно для идентификации. Если маркировки нет — это повод усомниться в качестве. Кустарщина не любит меток. Вот в чём нюанс.
Хранение фитингов должно быть организовано правильно. Упаковка не должна быть нарушена. Консервационная смазка должна быть на месте. Влажность в складе не более 60 процентов. Температура без резких перепадов. Если меньше — сроки плывут. Конденсат вызывает коррозию. А ржавчину на резьбе убрать сложно.
При монтаже не используйте уплотнители, если стандарт не требует. Коническая резьба уплотняется сама. Лен или фум могут помешать правильному затягиванию. Вы не почувствуете момент упора. Соединение будет недотянуто. Или перетянуто. Следуйте инструкции. И всё.
Вопросы и ответы
Можно ли использовать герметик с этой резьбой? Теоретически да, но не рекомендуется. Это нарушает принцип работы соединения. Герметик может выдавиться внутрь системы. Зачем рисковать?
Какой момент затяжки использовать? Зависит от диаметра и материала. Смотрите таблицы в стандарте или рекомендациях производителя. Универсального значения нет. Для ½ дюйма это одно, для 1 дюйма — другое.
Нужно ли проводить повторные испытания на складе? Да, входной контроль обязателен. Доверие доверием, но проверка нужна. Особенно если партия большая.
Где купить оригинальную продукцию? У официальных дилеров заводов-производителей. Избегайте посредников без репутации. Риски слишком велики.
Что делать, если резьба сорвана? Восстановление не рекомендуется. Лучше заменить деталь. Нарезка новой резьбы ослабит сечение. Это опасно под давлением. Точка.
Заключение
ГОСТ 26350-84 — это не просто архивный документ, а живой и абсолютно актуальный инструмент, обеспечивающий надежность тысяч систем. Его глубокое понимание позволяет избежать конструктивных ошибок, обеспечить правильную приемку и, в конечном счете, выпускать качественную и безопасную продукцию. В условиях импортозамещения умение работать с отечественной нормативной базой становится ключевой компетенцией инженера. Не стоит гнаться за низкой ценой в ущерб безопасности. Инвестиции в качество всегда возвращаются. Точка.
