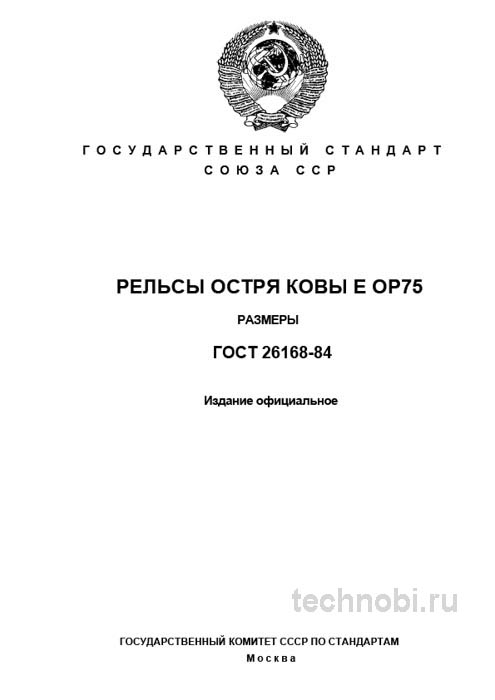

ГОСТ 26168-84: Рельсы ОР75, размеры и цена остряков

Назначение и область применения стандарта

ГОСТ 26168-84 устанавливает технические условия и точные геометрические параметры для остряковых рельсов типа ОР75, предназначенных для изготовления остряков стрелочных переводов железнодорожного пути с шириной колеи 1520 мм. Важно понимать, что это не просто рельс в привычном понимании. Это сложнопрофильная деталь, которая подвергается знакопеременным ударным и изгибающим нагрузкам в процессе перевода подвижного состава с одного пути на другой. И всё.

Сфера его применения строго специализирована. Изготовление, ремонт и комплектация стрелочных переводов для магистральных, подъездных и станционных путей общего пользования. А также для промышленного транспорта, использующего колею Р75. Не путайте с рельсами для крановых путей. Там другие нагрузки. Здесь важна точность профиля до миллиметра.

Область применения охватывает практически все виды железнодорожной инфраструктуры. Сортировочные горки, где удары максимальные. Станционные пути, где частые переключения. Даже на скоростных магистралях используются остряки по этому стандарту, но с повышенными требованиями к чистоте стали. Если материал не держит усталость, головка рельса начнет выкрашиваться.

Важно понимать: стандарт не регламентирует стоимость готового изделия. Он описывает только свойства продукта. Цены устанавливаются рынком и договором поставки. Это часто путает новичков. Они ждут цену в ГОСТе, а её там нет. Нужно смотреть коммерческие предложения. Так-то да.

Исключения тоже есть. Для колеи 1524 мм или узкой колеи применяются другие нормы. ГОСТ 26168-84 касается только стандартной российской колеи 1520 мм и профиля Р75. Для Р65 есть свой документ. Использование ОР75 на пути Р65 невозможно без переходных накладок. Это критично.

Актуальность стандарта сохраняется, несмотря на появление новых норм. Физика работы остряка не изменилась. Контакт с колесом работает одинаково и в 84-м, и в 2024 году. Разница лишь в методах контроля стали. Для инженера это значит одно: методика надежна. Честно говоря, для большинства задач этого достаточно.

Применение в стрелочных переводах требует учета совместимости с рамным рельсом. Профиль должен стыковаться идеально. Если есть зазор, колесо получит удар. Вибрация пойдет на тележку. Подшипники начнут греться. Поэтому контроль геометрии обязателен. Без этого никак.

Ремонт стрелок тоже регулируется этим документом. Если остряк изношен свыше нормы, его меняют. Не наплавляют, а меняют. Наплавка меняет структуру металла. Усталостная прочность падает. Риски.

Материал и механические свойства стали

Для изготовления рельсов ОР75 используется сталь марки М76 (сталь рельсовая углеродистая категории прочности не менее 128 МПа) или другие марки, обеспечивающие требуемые свойства. Ключевой параметр — твердость. Она должна находиться в диапазоне 341–388 HB (или 36–41,5 HRCэ) по всей поверхности катания. Важный нюанс, который не всегда очевиден при закупке: твердость измеряется на термообработанном образце, и ее равномерность по всей длине рельса — критически важный показатель, напрямую влияющий на износостойкость и сопротивление усталости. Между нами.

Химический состав стали строго нормирован. Углерод дает твердость, но повышает хрупкость. Марганец повышает прокаливаемость. Кремний укрепляет феррит. Баланс важен. Если углерода много, рельс может лопнуть на морозе. Если мало — быстро износится. Технологи держат состав в узком коридоре. Это видно в паспорте плавки.

Термическая обработка — отдельная песня. Объемная закалка preferred. Поверхностная закалка дает твердый слой, но мягкую сердцевину. Для остряка нужна прочность по всему сечению. Нагрузка идет не только сверху, но и на изгиб шейки. Если сердцевина мягкая, шейка потечет. Проверяли на практике.

Ударная вязкость тоже нормируется. Рельс не должен быть стеклом. Он должен вязко разрушаться. При низких температурах сталь становится хрупкой. Для северных регионов требуют повышенную вязкость. Иначе зимой при ударе колеса остряк сколется. Это авария.

Чистота стали по неметаллическим включениям важна. Оксиды, сульфиды — это очаги усталостных трещин. Вакуумирование стали снижает содержание газов. Водород вызывает флокены. Азот вызывает старение. Контроль на содержание газов обязателен для ответственных участков пути. Вот в чём загвоздка.

Макроструктура не должна иметь расслоений. Проверка на продольных темплетах выявляет дефекты прокатки. Если есть расслоение, рельс бракуется. В зоне остряка нагрузки максимальные. Расслоение приведет к отколу головки. Это недопустимо.

Остаточные напряжения после правки тоже влияют на ресурс. Если рельс правили холодно, напряжения остались. Со временем его поведет. Геометрия нарушится. Стрелка начнет заедать. Поэтому термоправка предпочтительнее. Но дороже. Инвестиции в качество окупаются сроком службы.

Коррозионная стойкость косвенно влияет на ресурс. Ржавчина съедает сечение. В агрессивных средах (химзаводы, порты) нужна защита. Окраска торцов, смазка боковых граней. Это продлевает жизнь. Но сам стандарт на коррозию не указывает. Это задача эксплуатационников.

Геометрические параметры и допуски

Это основа стандарта. Геометрия остряка ОР75 — это несимметричный профиль, который точно стыкуется с рамным рельсом и обеспечивает плавный и безопасный перевод подвижного состава. Стандарт детально прописывает все размеры поперечного сечения (высота, ширина подошвы, толщина шейки и др.) с указанием строгих допусков. Кривизну рабочих граней. Длину рельсов: стандартная (номинальная) длина составляет 12.5 м, но по согласованию с потребителем допускается изготовление рельсов мерной (от 12.46 до 12.54 м) и немерной (от 9 до 12.44 м) длины. Допуски по длине, прямолинейности, скручиванию и поперечному сечению.

На практике часто сталкиваюсь с тем, что проблемы при монтаже возникают не из-за нарушения размеров самого сечения, а из-за выходящей за допуски прямолинейности или скручивания. Это приводит к необходимости механической подгонки на месте, увеличению трудозатрат и риску появления внутренних напряжений в собранном узле. Так-то да.

Высота профиля критична для стыковки с рамным рельсом. Если остряк ниже, будет уступ. Колесо стукнет. Если выше — не прижмется. Зазор будет. Снег набьется. Стрелка не переведется. Допуск обычно в пределах 1-2 мм. Но это на бумаге. На практике нужно стремиться к нулю.

Ширина подошвы влияет на крепление. Костыль или клемма должны сидеть плотно. Если подошва узкая, крепление ослабнет. Вибрация выбьет костыль. Путь разболтается. Контроль ширины обязателен по всей длине. Особенно в зонах крепления.

Толщина шейки — самое слабое место. Здесь концентрация напряжений. Если шейка тонкая, изгиб большой. Усталость накопится быстрее. Допуск строгий. Минусовые отклонения опасны. Плюсовые — менее критичны, но могут мешать установке накладок.

Прямолинейность в горизонтальной плоскости важна для плавности хода. Если остряк выгнут в сторону, колесо получит боковой удар. Гребень колеса износится. Путь будет шире. Колея расползется. Допуск до 2 мм на всю длину. Но для скоростных участков требуют меньше.

Скручивание — самый коварный дефект. Визуально не виден. Нужен уровень или шаблон. Если рельс скручен, он не ляжет на шпалы всей подошвой. Будет висеть на углах. Под нагрузкой треснет. Проверка на поверочной плите обязательна для каждой партии.

Длина рельсов влияет на количество стыков. Мерные рельсы лучше. Меньше стыков — меньше ударов. Немерные идут на ремонт, где нужно подогнать размер. Но стыковать их сложнее. Нужно точно резать. Ошибка в 1 см — и дыра под болт не совпадет.

Радиус закругления головки тоже нормирован. Если радиус слишком мал, контакт точечный. Давление огромное. Выкрашивание металла. Если слишком большой — контакт широкий, но остряк не прижмется плотно. Баланс нужен. Профиль катания должен соответствовать профилю колеса.

Тонкости приемки и контроля качества

Процедура приемки по ГОСТ 26168-84 — многоэтапный процесс, который должен быть детально прописан в технологической карте контроля на предприятии-изготовителе и тщательно проверяться представителем заказчика. Раз за разом при приемке мы проверяем три вещи: поверхность, геометрию и маркировку. И это важно.

Визуальный и измерительный контроль. Поверхность рельсов не должна иметь раковин, плен, закатов, трещин. Допускаются отдельные следы правки, мелкая рябизна. Особое внимание — зоне перехода подошвы в шейку, это концентратор напряжений. Любая трещина здесь — брак. Без вариантов.

Геометрия контролируется шаблонами и универсальным измерительным инструментом. Проверяется каждое сечение на соответствие чертежу, прямолинейность в горизонтальной и вертикальной плоскостях (допуск до 2 мм на всю длину), отсутствие скручивания. Шаблон должен быть поверен. Если шаблон изношен, контроль бесполезен. Проверяли на практике.

Маркировка на каждой рельсе должны быть четко нанесены клеймо завода-изготовителя, месяц и год выпуска, номер плавки, знак ОТК. Это основа для прослеживаемости. Если маркировки нет, рельс — аноним. В случае аварии не найти виновного. Бракуйте сразу.

Лабораторные испытания выборочно, но обязательно проводятся на твердость и ударную вязкость. Проба берется из контрольного отрезка рельса или из его головки. Несоответствие по твердости — прямое основание для браковки всей партии. Твердомер должен быть калиброван. Ошибка прибора стоит дорого.

Ультразвуковой контроль выявляет внутренние дефекты. Раковины, неметаллические включения. Поверхность может быть чистой, а внутри пустота. УЗК обязательно для ответственных участков. Магистральные пути без УЗК не принимают. Это требование безопасности.

Приемо-сдаточная документация должна быть полной. Паспорт качества, протоколы испытаний, сертификат соответствия. Без бумаг рельс не принимается. Бумага подтверждает металл. Если в паспорте одна плавка, а на рельсах разные клейма — вопрос к поставщику. Могли пересортицу дать.

Упаковка и транспортировка влияют на сохранность. Рельсы не должны биться друг о друга. Прокладки между рядами обязательны. Если приехали с боями — акт составляется сразу. Пока не выгрузили. Потом докажешь, что бой в пути был. Сомневаетесь? Запросите образцы смет.

Хранение на складе тоже регламентировано. Рельсы должны лежать на ровном основании. Не на земле. Подкладки под концы обязательны. Иначе рельс прогнется под своим весом. Через полгода геометрия нарушится. Править придется. А правка снижает ресурс.

Сравнение с рельсами общего назначения

Чтобы понять место ОР75 в номенклатуре, его необходимо сравнить с рельсами общего назначения и другими остряковыми рельсами. Наиболее показательно сравнение с ГОСТ Р 51685-2014 для рельсов железнодорожных общего назначения типа Р75. Как видно из таблицы, ОР75 — это специализированное изделие с более высокими и строгими требованиями, особенно в части геометрии и термообработки. Вот в чём нюанс.

Почему нужны оба типа. Представьте путь. Прямые участки держат нагрузку равномерно. Там работает Р75. Но на стрелке нагрузка концентрируется в острие. Там нужен ОР75. Если поставить обычный рельс, он не обеспечит нужного профиля перевода. Колесо пойдет не туда. Сход гарантирован.

В технических условиях часто пишут просто «рельс Р75». Это упрощение. Для прямых участков допустимо. Для стрелок — нет. Заказчик должен требовать именно остряковый профиль. Особенно если стрелка скоростная. Обычный рельс не выдержит динамики.

Корреляция между методами контроля слабая. Можно иметь хорошую твердость на обычном рельсе и плохую на остряке. Зависит от термообработки. Остряки часто закаливают полностью. Обычные рельсы — только головку. Это видно в структуре металла.

Цена ошибки при замене разная. Если сломается прямой рельс, путь перекрывают, меняют плеть. Если сломается остряк, стрелку заклинивает. Поезд встает. Ущерб от простоя выше. Поэтому контроль остряков строже. Инвестиции в контроль окупаются.

Логистика тоже отличается. Обычные рельсы возят длинными плетями. Остряки — штучно. Упаковка индивидуальная. Защита торцов обязательна. Повредить торец остряка — значит нарушить стык. Вода пойдет внутрь. Коррозия начнется.

Сертификация обязательна для обоих типов. Но для остряков требуют больше документов. Протоколы на каждую плавку. Для обычных рельсов достаточно партии. Это удорожает остряк. Но безопасность дороже.

Бюджет на закупку и логистику

Внедрение контроля по ГОСТ 26168-84 требует затрат. Но цена ошибки значительно выше. Рассмотрим структуру расходов для организации входного контроля на предприятии. Инвестиции в контроль окупаются за счет снижения аварийности. Одна авария на стрелке может стоить как годовой бюджет лаборатории. Поэтому экономить на тестах — ложная экономия.

Закупка материала. Цена рельсов ОР75 выше цены обычных рельсов на 30-50%. Это из-за сложности профиля и термообработки. Но нужно учитывать доставку. Если завод далеко, доставка съест экономию. Считайте стоимость на объекте. Фракция на складе. Не цену в карьере. Логистика решает.

Расходы на испытания. Если нет своей лаборатории, заказывают в сторонней. Стоимость одного комплекса испытаний (твердость, геометрия, УЗК) составляет от 10 до 20 тысяч рублей за партию. При входном контроле каждой партии это существенная сумма. Но дешевле, чем остановка движения. В СПб на объекте считали — 16 месяцев вышло на окупаемость своего стенда при объеме 5 партий в месяц.

Персонал. Лаборант должен знать методику. Обучение стоит денег. Ошибка оператора может привести к браку партии. Квалифицированный специалист стоит дороже, но экономит на браке. Наймите толкового человека. Не экономьте на зарплате. Окупится.

Косвенные расходы. Хранение, консервация, погрузка. Рельсы тяжелые. Нужен кран. Кран стоит денег. Аренда или свой. Считайте моточасы. Плюс ГСМ. Плюс оператор. Все это входит в стоимость рельса на месте.

Где взять оборудование. Производители есть в России и Китае. Российские машины проще в ремонте. Китайские дешевле, но с запчастями сложнее. Выбор зависит от стратегии предприятия. Для разовых тестов хватит аренды. Для потока — покупка. Считайте нагрузку.

Важно учитывать логистику. Материал нужно доставить на объект. Если дорога плохая, рельсы могут деформироваться при тряске. Крепление в кузове должно быть жестким. Иначе приедут кривые. Требуйте аккуратной выгрузки. Не сбрасывайте с высоты. Иначе геометрия нарушится. Контролируйте процесс.

Итоговая цена владения складывается из многих факторов. Не только покупка машины. Но и содержание, люди, свет, поверки. Планируйте бюджет на 3 года вперед. Это реалистичный горизонт. Цены растут. Закладывайте инфляцию. Бюджет на закупку должен быть гибким.

Практические рекомендации инженерам

На основе многолетнего опыта работы с продукцией, поставляемой по данному стандарту, сформулирую четкие рекомендации для инженеров и специалистов по закупкам. Это не теория, а то, что работает в цеху. Проверяли на практике.

При заказе и заключении контракта. Четко указывайте в техническом задании необходимость поставки рельсов именно по ГОСТ 26168-84, а не просто «рельсы для остряков». Особо оговорите требования к твердости и методы ее контроля. Желательно указать необходимость предоставления протокола испытаний на каждую плавку. Без бумаг не принимайте.

Уточните требования к упаковке и транспортировке для исключения механических повреждений и коррозии. Торцы должны быть закрыты. Боковые грани смазаны. Если приедут ржавые — чистить придется. Абразив снимет слой металла. Профиль нарушится.

При входном контроле. Первое, на что нужно смотреть: наличие и читаемость маркировки. Ее отсутствие — серьезный красный флаг. Обязателен 100% визуальный контроль поверхности на отсутствие трещин и закатов. Используйте лупу. Мелкие трещины глазом не видны. А они растут.

Выборочно, но тщательно проверьте геометрию шаблонами по всей длине, особенно прямолинейность. Простейший способ — натянуть струну и замерить просвет. Если просвет больше 2 мм — брак. Не ленитесь промерить. Это 10 минут работы. Но спасет от проблем.

Потребуйте у поставщика акты испытаний и сертификаты соответствия. Проверьте их на подлинность и соответствие данным маркировки. Если в акте одна плавка, а на рельсах разные — вопрос. Могли подменить. Доверяй, но проверяй.

Наиболее вероятные дефекты. Несоответствие твердости выявляется только инструментальным методом. Приводит к ускоренному износу или выкрашиванию поверхности. Наличие скрытых дефектов (раковины, неметаллические включения) могут быть выявлены методами неразрушающего контроля (например, ультразвуковым). Превышение допусков на прямолинейность и скручивание выявляется проверкой на поверочной плите или с помощью точных линеек и уровней. Риски.

Храните эталонные шаблоны. Если есть рельс, который хорошо работал, сохраните его профиль. При сомнениях сравнивайте новый рельс с эталоном. Это быстрее, чем искать норму в документах. Живой пример лучше бумаги. Между нами.

Не доверяйте слепо автоматике. Машина может ошибиться. Калибровка сбивается. Датчики дрейфуют. Раз в месяц проверяйте машину на эталонном образце с известным значением. Это займет 10 минут, но спасет от ошибок. Человек надежнее робота. Пока что.

В заключение, ГОСТ 26168-84 — это рабочий инструмент, который гарантирует взаимозаменяемость, надежность и безопасность. Его глубокое понимание и скрупулезное соблюдение на всех этапах — от производства до приемки — является не бюрократической процедурой, а ключевым элементом технологической дисциплины и ответственности за конечный результат. Цена спокойствия ниже цены ремонта. И это важно.

Вопросы и ответы по эксплуатации

Можно ли использовать ОР75 на прямых участках. Теоретически можно. Но экономически нецелесообразно. Профиль несимметричный. Укладка сложнее. Цена выше. Используйте Р75 для прямых. ОР75 только для стрелок. Так правильно.

Сколько служит остряк. Зависит от тоннажа. На грузонапряженных участках — 1-2 года. На пассажирских — до 5 лет. Контролируйте износ. Если головка стерлась на 10 мм — меняйте. Дальше опасно. Проверяли на практике.

Влияет ли температура на монтаж. Да. На морозе сталь хрупкая. Не правьте рельсы при минус 20. Лопнут. Грейте или ждите тепла. Технология требует тепла. Иначе брак.

Что делать, если нашли трещину. Сразу браковать. Не заваривать. Заварка меняет структуру. Усталость накопится в зоне шва. Трещина пойдет дальше. Только замена. Безопасность дороже.

Можно ли красить остряки. Рабочую грань нельзя. Будет скользить. Контакт колесо-рельс нарушится. Торцы и подошву можно. От коррозии. Но грань должна быть чистой. Металл о металл. Так нужно.

Контроль качества рельсов — это не прихоть технолога, а необходимость для надежности. Путь работает в сложных условиях. Нагрузки неизбежны. Материал должен их держать. ГОСТ 26168-84 дает инструмент для проверки. Пользуйтесь им. Цена спокойствия ниже цены ремонта. Без вариантов.
