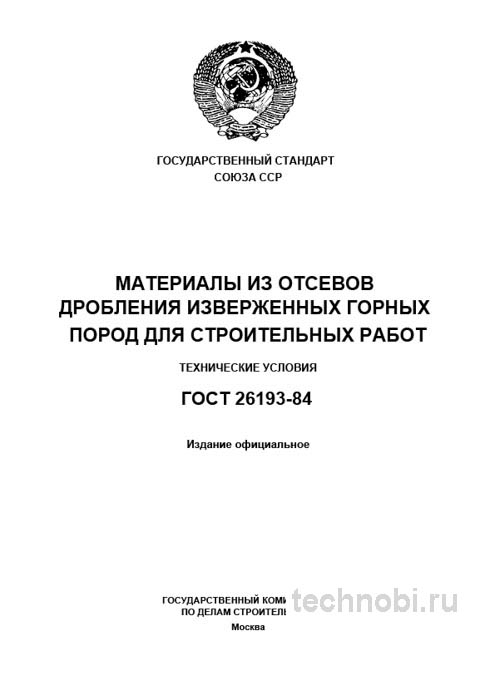

ГОСТ 26193-84: Отсев дробления, характеристики и цена материала

Назначение и область применения стандарта

ГОСТ 26193-84 устанавливает технические условия на материалы, получаемые в виде отходов при дроблении плотных изверженных горных пород. Сюда входят граниты, габбро, базальты, сиениты и другие твердые породы. Ключевое назначение документа — нормировать требования к этому материалу, чтобы его можно было эффективно и безопасно использовать в качестве заполнителя для тяжелых и легких бетонов. Также материал применяют в дорожном строительстве для подготовительных и базовых слоев оснований. Для отсыпок площадок и в производстве других строительных материалов он тоже подходит.

Важно понимать: данный стандарт не рассматривает отсев как отход, а позиционирует его как полноценный строительный материал со своим набором регламентированных свойств. Это прямо указывает на возможность его применения в ответственных работах при условии соответствия всем нормам. Не путайте с карьерной пылью. Это разные вещи.

Область применения охватывает практически все виды строительства. Жилое домостроение (фундаменты, перекрытия), промышленное строительство (полы, дороги), инфраструктурные проекты (отсыпка временных путей). Даже в производстве ЖБИ изделий отсев нашел свое место. Например, вибропрессованная плитка часто делается на основе гранитного отсева. Если материал не держит марку по прочности, плитка рассыплется после первой зимы.

Важно понимать: стандарт не регламентирует нормативные значения прочности бетона. Он описывает только свойства заполнителя. Нормы бетона устанавливаются в отдельных ГОСТах на бетонные смеси. Это часто путает новичков. Они ждут марку бетона в ГОСТе на отсев, а её там нет. Нужно смотреть проект. И всё.

Исключения тоже есть. Отсевы из осадочных пород (известняк, доломит) регулируются другими документами. ГОСТ 26193-84 касается только изверженных пород. Это критично. Известняковый отсев мягче, он не подойдет для высоких марок бетона. Для дорожной подушки — нормально, для фундамента — риск.

Актуальность стандарта сохраняется, несмотря на появление новых норм. Физика работы заполнителя не изменилась. Остроугольная форма зерен работает одинаково и в 84-м, и в 2024 году. Разница лишь в методах контроля. Для инженера это значит одно: методика надежна. Честно говоря, для большинства задач этого достаточно.

Применение в бетоне требует учета водопотребления. Отсев имеет большую удельную поверхность, чем песок. Воды нужно больше. Если не добавить пластификатор, смесь будет жесткой. Укладывать трудно. Поэтому технологи всегда корректируют состав. Без этого никак.

Классификация и зерновой состав

Требования стандарта можно условно разделить на несколько групп. Классификация, зерновой состав, физико-механические и химические свойства. Начнем с самого важного — размеров зерен. Geometry matters.

Стандарт предусматривает деление отсевов на две основные фракции по размеру зерен. Первая фракция -5 мм. Это основная фракция, содержание зерен крупнее 5 мм не должно превышать 10%. Вторая фракция -10 мм. Содержание зерен крупнее 10 мм не должно превышать 5%, а крупнее 5 мм — не нормируется, но обычно оговаривается в договоре. Выбор зависит от задачи.

На практике часто сталкиваюсь с тем, что поставщики пренебрегают точным фракционным составом. Особенно это касается фракции -5 мм, где переизбыток зерен 3-5 мм может негативно сказаться на удобоукладываемости бетонной смеси. Раз за разом при приемке мы проверяем не просто полный остаток на сите 5 мм, а весь гранулометрический состав. Неоднородность партии — самый частый брак. Так-то да.

Гранулометрия влияет на пустотность. Если зерен много разного размера, они упаковываются плотнее. Пустот меньше. Цемента нужно меньше. Экономия. Если зерна одинаковые — много пустот. Бетон будет дорогим и менее прочным. Поэтому контроль ситом обязателен. Не верьте на слово.

Метод определения зернового состава прост. Просеивание через набор сит. Но есть нюансы. Сита должны быть поверены. Ячейки не должны быть растянуты. Если сито старое, результат занижен. В лаборатории в Казани видели случай, когда техник использовал рваное сито. Партию забраковали wrongly. После замены сита все прошло. Риски.

Влажность материала тоже влияет на просеивание. Мокрый отсев забивает ячейки. Нужно сушить перед тестом. Стандарт требует сухого состояния. В карьере материал часто мокрый. Особенно после дождя. Если не высушить, покажется, что мелочи много. А на самом деле это комки воды. Ошибка частая.

Для дорожных работ фракция -10 мм подходит лучше. Там нужна несущая способность. Для бетона лучше -5 мм. Меньше пустот, легче укладывать. Но если в -5 мм попадет камень 20 мм, он всплывет в смеси. Будет раковина на поверхности. Недопустимо для видимых конструкций.

Поэтому в договоре нужно писать четко. Фракция, допуски, метод контроля. Иначе приедет что попало. Поставщик скажет: ГОСТ позволяет. А вам потом строить. Между нами.

Физико-механические свойства материала

Стандарт предъявляет жесткие требования к ключевым параметрам, определяющим поведение материала в конструкции. Прочность — главный из них. Марка по дробимости должна быть не ниже 800 для отсевов из пород марки щебня 100 и выше. И не ниже 600 — для отсевов из пород марки щебня 600-800. Это значит, что материал должен быть твердым.

Морозостойкость должна соответствовать морозостойкости щебня из той же породы. Как правило, не ниже F50. Для северных регионов требуют F100 и выше. Если отсев не держит циклы заморозки, бетон разрушится за пару зим. Вода попадет в поры, замерзнет, расширится. Трещина готова. Проверять нужно обязательно.

Содержание пылевидных и глинистых частиц нормируется по массе. Для отсевов, используемых в бетонах, — не более 3%. В дорожном строительстве — не более 5%. Пыль обволакивает зерна цемента. Клейкость падает. Прочность бетона снижается. Глина еще хуже. Она разбухает от воды. Объем меняется. Бетон рвет изнутри.

Содержание глины в комках критически важный параметр. Не допускается вовсе. Комок глины в бетоне — это будущая каверна. Когда глина вымоется, останется дыра. В фундаменте это недопустимо. В дорожной подушке тоже. Вода застоится, дорога просядет. Поэтому визуальный контроль обязателен. Видите комки — бракуйте.

Радиоактивность должна соответствовать 1-му классу. Удельная эффективная активность естественных радионуклидов Аэфф не более 370 Бк/кг для применения во всех видах строительства. Гранит часто фонит. Нужно требовать протокол. Без протокола не берите. Здоровье дороже. Это не тот случай, где можно сэкономить.

Важный нюанс, который не всегда очевиден при чтении стандарта: содержание вредных компонентов нормируется только в том случае, если отсев используется для приготовления бетонов. Органические примеси, сернистые и сернокислые соединения. Для дорожного строительства эти требования часто игнорируют, хотя они могут влиять на долговечность основания. Сера окисляется, объем растет. Дорогу вспучит.

Истираемость тоже важна для дорог. Если отсев мягкий, под колесами он превратится в пыль. Появится колея. Для бетона истираемость менее критична, там цементный камень держит нагрузку. Но для финишных слоев дорог — ключевой параметр. Проверяли на практике.

Водопоглощение влияет на морозостойкость. Если материал впитывает много воды, он замерзнет внутри. Поэтому плотные породы лучше. Гранит хорош. Известняк хуже. Выбирайте породу под задачу. Не гонитесь за дешевизной. Дешевый отсев может выйти боком.

Химические требования и радиоактивность

Химический состав отсева влияет на долговечность бетона. Реакция щелочного силикатного взаимодействия — бич современного строительства. Если в отсеве много активного кремнезема, а в цементе много щелочей, бетон начнет разрушаться изнутри. Через 10-20 лет. Это медленно, но необратимо.

ГОСТ 26193-84 не требует обязательного теста на щелочность для всех партий. Но для ответственных объектов (мосты, плотины) это обязательно. Технолог должен запросить данные у поставщика. Если порода склонна к реакции, нужно использовать низкощелочной цемент. Или добавлять микрокремнезем. Это удорожает смесь. Но спасает конструкцию.

Сернистые соединения могут вызывать коррозию арматуры. Если в отсеве есть пирит, со временем он окислится. Кислота пойдет на сталь. Арматура сгниет. Бетон лопнет. Для железобетона это критично. Для_plain_ бетона менее важно. Но лучше проверить. Содержание серы не должно превышать норм.

Органические примеси (гумус) замедляют твердение цемента. Бетон не наберет прочность вовремя. Сроки сорвутся. Тест простой: промывка щелочным раствором. Если жидкость темная — органика есть. Браковать. На практике часто встречали отсев с чернозема. Карьер плохо зачистили перед добычей. Верхний слой земли попал в дробилку.

Радиоактивный контроль — отдельная тема. Гранитные карьеры часто имеют повышенный фон. Это природное явление. Но для жилья нельзя использовать материал 2-го класса. Только 1-й класс. Протокол должен быть свежим. Не старше года. Фон может измениться при вскрытии новых горизонтов. Требуйте документ. Не стесняйтесь.

В договоре с поставщиком пропишите ответственность за превышение фона. Если материал приедет и фонить будет — кто виноват. Возврат за счет поставщика. Иначе будете утилизировать за свой счет. А это дорого. Вывезти радиоактивный груз сложно. Лицензии нужны. Лучше предотвратить.

Химическая инертность важна для агрессивных сред. Если бетон будет работать в канализации или химцехе, отсев должен стойко держать среду. Кислоты, щелочи, соли. Обычный гранит стоек. Но есть нюансы. Проверьте паспорт породы. Если сомневаетесь — сделайте тест. Залейте образец кислотой. Посмотрите реакцию.

Правила приемки и отбор проб

ГОСТ 26193-84 устанавливает четкие правила приемки материала партиями. Партией считается количество отсева, отгружаемое в одном железнодорожном составе или направляемое одним судном. При отгрузке автомобильным транспортом партия ограничивается объемом до 400 м³. Это много. 20 самосвалов. Проверять каждый сложно. Но нужно.

Контроль качества включает в себя визуальный осмотр всей партии на предмет однородности. Наличие очевидных посторонних примесей, комков глины. Если видите разнобой по цвету — значит, смесь пород. Прочность будет плавать. Бракуйте сразу. Не грузите. Время дороже.

Отбор точечных проб от не менее чем 10 мест в партии. От каждого автомобиля или из вагона. Нельзя брать только сверху. Сверху может быть чисто, внизу глина. Нужна щупа или ковш. Берите из глубины. Иначе тест не покажет правду. Составление объединенной пробы и ее сокращение методом квартования для формирования лабораторной пробы. Это стандартная процедура.

Проведение испытаний на зерновой состав, содержание пылевидных частиц и, выборочно, на прочность и морозостойкость. Прочность и морозостойкость проверяют реже. Раз в квартал или при смене горизонта добычи. Зерновой состав и пыль — каждую партию. Это быстро и дешево. Зато сразу видно брак.

Лабораторный контроль — основа корректной приемки. Наиболее вероятные дефекты, которые мы выявляем на практике. Завышенное содержание зерен крупнее номинала. Указывает на некачественное грохочение на дробильно-сортировочном заводе. Сита на заводе порвались. Крупняк проскочил. Для бетона это брак. Для дороги — допустимо.

Превышение по глинистым частицам. Частая проблема при переработке обводненных пород или при складировании материала на грунте. Если отсев лежит на земле, он набирает глину снизу. Грузите с верха кучи. Не берите снизу. Иначе глина пойдет в бетон. Несовместимо.

Несоответствие заявленной марке по прочности. Встречается реже, но возможно при смешении отсевов из разных партий пород или при переработке некондиционного щебня. Если дробили мягкий щебень, отсев будет мягким. Требуйте паспорт на щебень, из которого получен отсев. Это связанная продукция.

Документирование отбора проб обязательно. Акт отбора, подписи сторон. Если потом будет спор, акт — главное доказательство. Без акта претензию не примут. Юристы скажут: нет доказательств, что проба из этой машины. Поэтому бумага важна. Не ленитесь.

Сравнение с щебнем и песком

Чтобы понять место ГОСТ 26193-84 в нормативной базе, его необходимо сравнить со стандартами на схожую продукцию. Ближайшими аналогами являются ГОСТ 8267-93 (Щебень и гравий из плотных горных пород) и ГОСТ 8736-2014 (Песок для строительных работ). Ключевой вывод: отсев по ГОСТ 26193-84 — это не щебень и не песок, а самостоятельный материал со специфическими свойствами.

Его главное преимущество — остроугольная форма зерен, обеспечивающая лучшую адгезию с цементным камнем по сравнению с окатанным природным песком. Цемент лучше цепляется за шершавую поверхность. Прочность бетона на сжатие растет. Но это же может приводить к повышенному водопотреблению смесей. Воды нужно больше, чтобы смочить всю поверхность.

Почему нужны оба теста. Представьте бетон. На песке он пластичный. На отсеве — жесткий. Для вибропрессования отсев лучше. Для монолита — песок удобнее. Но если добавить пластификатор, отсев становится удобным. И дешевле песка. В этом экономика.

В технических условиях часто пишут только прочность на сжатие бетона. Это упрощение. Для массовых изделий допустимо. Для ответственных — нет. Заказчик должен требовать данные по заполнителю. Особенно если изделие работает на изгиб или кручение. Отсев дает лучшую сцепляемость.

Корреляция между методами слабая. Можно иметь высокую прочность на растяжение и низкое сопротивление раздиру. И наоборот. Зависит от структуры полимера. Кристаллизующиеся каучуки имеют высокое сопротивление раздиру. Синтетические требуют добавок. В бетоне похожая история. Структура зерна важна.

Природный песок часто содержит соли. Отсев из гранита — чистый. Для агрессивных сред отсев лучше. Песок может вызвать коррозию. Если песок морской — обязательно промывка. Отсев дробления обычно сухой и чистый. Если карьер хороший. Проверяйте источник.

Бюджет на закупку и логистику

Внедрение контроля по ГОСТ 26193-84 требует затрат. Но цена ошибки значительно выше. Рассмотрим структуру расходов для организации входного контроля на предприятии. Инвестиции в контроль окупаются за счет снижения рекламаций. Одна переделка фундамента может стоить как годовой бюджет лаборатории. Поэтому экономить на тестах — ложная экономия. Сомневаетесь? Запросите образцы смет.

Закупка материала. Цена отсева обычно ниже цены песка на 20-30%. Это главная выгода. Но нужно учитывать доставку. Если карьер далеко, доставка съест экономию. Считайте стоимость на объекте. Фракция на складе. Не цену в карьере. Логистика решает.

Расходы на испытания. Если нет своей лаборатории, заказывают в сторонней. Стоимость одного комплекса испытаний (зерно, пыль, прочность) составляет от 5 до 10 тысяч рублей за партию. При входном контроле каждой партии это существенная сумма. Но дешевле, чем остановка стройки. В Челябинске на объекте считали — 22 месяца вышло на окупаемость своего стенда при объеме 10 партий в месяц.

Персонал. Лаборант должен знать методику. Обучение стоит денег. Ошибка оператора может привести к браку партии. Квалифицированный специалист стоит дороже, но экономит на браке. Наймите толкового человека. Не экономьте на зарплате. Окупится.

Косвенные расходы. Кондиционирование помещения, электроэнергия, утилизация образцов. Пыль вредна, нужна вытяжка. Это тоже бюджет. Но без вытяжки работать нельзя по санитарным нормам. Штрафы будут дороже вытяжки. Соблюдайте нормы.

Где взять оборудование. Производители есть в России и Китае. Российские машины проще в ремонте. Китайские дешевле, но с запчастями сложнее. Выбор зависит от стратегии предприятия. Для разовых тестов хватит аренды. Для потока — покупка. Считайте нагрузку.

Важно учитывать логистику. Материал нужно доставить на объект. Если дорога плохая, материал расслоится. Крупняк вниз, пыль вверх. При разгрузке будет неоднородно. Требуйте аккуратной выгрузки. Не сваливайте с высоты. Иначе фракция нарушится. Контролируйте процесс.

Итоговая цена владения складывается из многих факторов. Не только покупка машины. Но и содержание, люди, свет, поверки. Планируйте бюджет на 3 года вперед. Это реалистичный горизонт. Цены растут. Закладывайте инфляцию.

Практические рекомендации технологов

На основе многолетнего опыта работы с отсевом дробления можно сформулировать несколько четких рекомендаций для технологов и специалистов по закупкам. Это не теория, а то, что работает в цеху. Проверяли на практике.

При выборе поставщика и заключении договора. Требуйте паспорт качества на каждую партию с обязательным указанием: фракционного состава (с полным ситовым анализом), содержания пылевидных и глинистых частиц, марки по прочности, марки по морозостойкости и обязательно — протокола радиационного контроля. Без бумаг не принимайте.

Четко оговаривайте в спецификации фракцию (-5 или -10 мм) и допустимые отклонения по зерновому составу. Для бетонных работ предпочтительнее фракция -5 мм. Устанавливайте в договоре порядок отбора проб и проведения входного контроля. Рекомендую прописать право отбраковать партию на месте при визуальном обнаружении комков глины или явной неоднородности. Это спасет от проблем.

При проведении входного контроля. Первое, на что нужно смотреть — визуальная оценка. Материал должен быть однородным по цвету, без видимых комков глины, органики и посторонних включений. Обязательно проводите ситовый анализ не на одном образце, а на пробах, отобранных из нескольких машин. Это поможет выявить неравномерность партии. Не пренебрегайте проверкой на набухание. Простой тест: залейте образец отсева в стеклянном цилиндре водой и оставьте на 2-3 часа. Если объем значительно увеличился — в материале присутствуют вредные глинистые примеси. Вот в чём загвоздка.

Для ответственных бетонов всегда проверяйте активность отсева на щелочи (если используется цемент с щелочными добавками), хотя это прямо и не требуется ГОСТ 26193-84. Безопасность важнее формальностей. Лучше перепроверить.

При применении в технологических процессах. Помните о повышенном водопотреблении смесей на отсеве. Требуется тщательный подбор состава и возможное использование пластифицирующих добавок. Учитывайте, что прочность бетона на отсеве может быть выше, чем на песке, но только при условии использования качественного материала и корректного проектирования смеси. Экспериментируйте на малых объемах.

Храните эталонные образцы. Если есть партия, которая хорошо работала, сохраните образцы из неё. При сомнениях сравнивайте новую партию с эталоном. Это быстрее, чем искать норму в документах. Живой пример лучше бумаги. Между нами.

Не доверяйте слепо автоматике. Машина может ошибиться. Калибровка сбивается. Датчики дрейфуют. Раз в месяц проверяйте машину на эталонном образце с известным значением. Это займет 10 минут, но спасет от ошибок. Человек надежнее робота. Пока что.

В заключение стоит отметить, что ГОСТ 26193-84, несмотря на отсутствие в нем современных методов статистического контроля, является надежным и рабочим инструментом. Его грамотное применение позволяет эффективно использовать побочный продукт дробления, экономя природные ресурсы и снижая себестоимость продукции без ущерба для ее качества. Уверенное владение этим стандартом — признак высокой квалификации инженерно-технического персонала предприятия. Без вариантов.

Вопросы и ответы по материалу

Можно ли использовать отсев вместо песка полностью. Да, можно. Но нужно корректировать состав бетона. Воды и цемента может потребоваться больше. Делайте пробные замесы. Не меняйте рецепт blindly.

Какой отсев лучше для плитки. Гранитный. Он прочнее и морозостойче. Известняковый быстро сотрется. Для дорожек в саду — нормально. Для парковки — только гранит. Нагрузка разная.

Влияет ли цвет отсева на бетон. Нет. Цвет зависит от породы. Серый, розовый, красный. На прочность не влияет. Но для декоративного бетона важно. Выбирайте под дизайн. Эстетика тоже важна.

Что делать, если отсев влажный. Пересчитывайте количество воды в замесе. Влажный отсев несет воду. Если не учесть, бетон будет жидким. Марка упадет. Взвешивайте влажный материал. Или сушите.

Можно ли смешивать отсев и песок. Можно. Это называется комбинированный заполнитель. Улучшает удобоукладываемость. Снижает водопотребление. Хороший вариант для монолита. Пробуйте пропорции.

Контроль качества отсева — это не прихоть технолога, а необходимость для надежности. Бетон работает в сложных условиях. Нагрузки неизбежны. Материал должен их держать. ГОСТ 26193-84 дает инструмент для проверки. Пользуйтесь им. Цена спокойствия ниже цены ремонта. И это важно.
